Kendin yap havalandırması: basit çözümler

Bu makalenin konusu, kendi ellerinizle havalandırma yapılmasıdır. Soyut yansımalar ve karmaşık hesaplamalar olmayacaktır: Bu materyal, yazarın kendi evinde bir havalandırma sistemini donatma konusundaki mütevazı deneyimini paylaşması için bir girişimdir. Hadi başlayalım.

tarih öncesi

Bir süre önce, yazar yeni bir eve taşındı. Ev jimnastiği ve atölyesi olarak hemen konumlandırılan büyük ve yüksek bodrumlu tek katlı bir binaydı. Daha sonra bir konut ısıtmalı tavan inşa etmek planlandı.

İlk yerleşim katının temel problemi, bir havalandırma sisteminin tamamen yok olmasıdır.

İlk kışın başlangıcında zaten görülen sonuçlar oldukça tahmin edilebilirdi:

• Odadaki hava, periyodik havalandırmaya rağmen, hızla bayat ve nemli hale geldi.
• Tek camlı pencereler sürekli olarak camdan aşağı damlayan ve pencere üzerinde su birikintileri oluşturan yoğuşma ile kaplandı.

• Son olarak, tabi ki, ev çok soğuktu. Termometrenin oldukça makul olduğunu gösterdi +18 derece.

Referans: nem artışında, havanın ısı kapasitesi ve ısıl iletkenliği artar. Bu nedenle soğuk iklimlerde soğuk ve sıcağı tolere etmek çok zordur.

Görev belliydi: asgari zaman ve para ile takip etti (normalde bir ev satın aldıktan sonra tabii ki çok iyi değildi) normal havalandırma sağladı.

Bir yıl sonra, çatı katı inşaatı sırasında ayrı bir havalandırma devresi tasarlamamız ve inşa etmemiz gerekiyordu. Her katın ayrı bir girişi olduğu için hava kanallarını birleştirmek istenmiyordu.

yerleşim

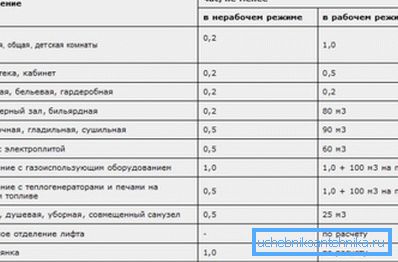

Bir başlangıç ​​için beklenen havalandırma performansını tahmin etmek gerekliydi. Şu anki SNiP'de hesaplanmasıyla ilgili talimatlar bulundu:

Planlı performansın alternatif bir tahmini, odada sürekli olarak bulunan kişi sayısına dayanmaktadır. Uyanma durumunda bir kişi en az 60 m3 / saat olmalıdır; Uyuyan bir kişi için - 30 m3 / saat.

İlk algoritmaya göre sayım, ikinci 100'e göre 240 m3 / saat'lik bir sonuç verdi (iki kişi tarafından ortalama hava tüketimi, 8 saat uyku ve 16 saat uyanıklık).

Evin yerleşiminin özelliklerini dikkate alarak, başlangıç ​​noktası olarak 120 m3 / s kapasite seçilmiştir.

Zemin kat

Şematik diyagramı

Olası çözümler hakkında düşündükten sonra, yazarın seçimi, bir oda, birleşik banyo ve bir mutfak-yemek odası olmak üzere çeşitli odalardan ortak bir kanala zorlanmış indüksiyon ve hava tahliyesi ile egzoz havalandırması üzerine odaklandı. Hava girişini pasif hale getirmeye karar verildi, caddeden değil, biraz alışılmadık bir şekilde - bodrumdan.

Birkaç sebep vardı.

• Havalandırması planlanan tüm odalar boyunca hemen hemen hazır havalandırma kanalı zaten mevcuttu. Bitirme işlemindeki inşaatçılar, bir alçıpan olukla, döşeme levhalarını ve dış duvarı desteklemek için kullanılan cıvata arasında bir oluk ile tamamlanmışlardır. Sadece kanaldan hava seçimini düzenlemek ve ızgaraları kesmek için kaldı.

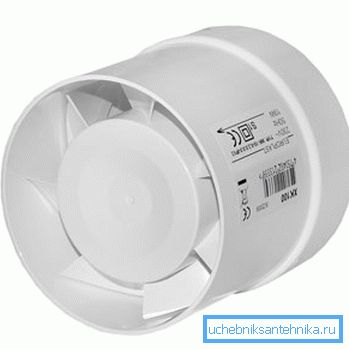

• Doğal havalandırma, öngörülemeyen performans nedeniyle itici değildi. Bölgenin güçlü rüzgar karakteristikleri, hava değişiminde keskin bir hızlanmaya neden olur; fakat yaz sıcağında, sokak ve ev arasındaki minimum sıcaklık deltası ile neredeyse sıfıra düşecekti. Aksi takdirde, bir kanal vantilatörü dış koşullardan bağımsız olarak 120 m3 / saat çeker.

• Bileşenlerin minimum fiyatı. Biraz ilerlerken, toplam harcamaların 1.500 rubleyi geçmediğini belirtmek gerekir.
• Sembolik işletme maliyetleri. İşte bir kanal fanının performans ve güç tüketimi arasında yaklaşık bir ilişki var:

Ayrı yorumlar, bodrumdan taze havanın dolaşımını gerektirir.

Jeotermal havalandırma gibi bir şey var. Yüksek sesle isim, özellikle, havalandırmanın genellikle kendi elleriyle bir ülke evinde yapıldığı basit bir şemayı gizler: önemli uzunlukta tedarik boruları, donma seviyesinin biraz altındaki zemine gömülür.

Referans: don penetrasyon seviyesinden bir metre derinlikte, toprak sıcaklığı bölgeye bağlı değildir ve +8 - + 14С'dir.

Sonuç olarak, giriş havası, mevsime ve hava koşullarına çok az bağımlı olan sabit bir sıcaklığa sahiptir. Yaz aylarında, evler kış aylarında nispeten serin - sıcak. Ve tüm bunlar en az enerji sarfiyatı ile: elektrik sadece hava taşımacılığında harcanır.

Ancak, bu özel durumda, evin altında, +14 derecelik sabit bir sıcaklığa sahip bir hazır hava kaynağı vardı - 75 metrekarelik bir alana sahip kuru bir kiler, donma penetrasyon seviyesinin çok altına gömüldü. En üstteki yaşam alanları olan bir çift kanalla bağlantı kurmak, zeminin altındaki birkaç on metre boru döşemekten çok daha kolaydı.

Said - yapıldı.

uygulama

1. Sokağın kenarından dış duvardan kanalın içine bir delik delinmiştir. İş için gereken bir taç ile yumruk.

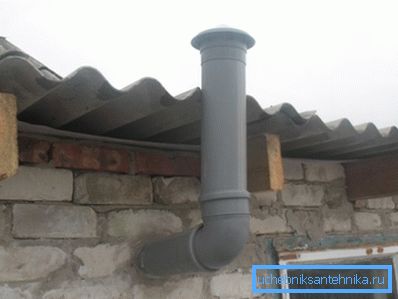

2. Bir montaj 110 milimetre çapında bir köşe, bir şemsiye (deflektör) ve bir dengeleme borusu olan standart bir kanalizasyon borusundan hazırlandı. İkincisi bir kanal fanı takıp, bağlantıyı sökülebilir halde kaldırarak sabitlemiştir.
3. Fan montaj yeri altında, bir kapaklı plastik bir kapakçığın hemen takıldığı kanala bir delik kesilir. Gelecekte, fanın bakımı ve / veya değiştirilmesi için yararlı olacaktır.
4. Bir boru, köşe, bir şemsiye ve güç kablosuna bağlı bir fan montajı duvardaki bir deliğe sokulur ve kapatılır. Tutulan köpük akrilik macun ile kapatılır: poliüretan köpük ultraviyole radyasyonu sevmez ve hızla ışıkta parçalanmaya başlar.
5. Fana giden güç kablo kanalından en yakın çıkıştan çıkar ve bir anahtarla açılır.
6. Alçıpanın içinde, kanalı kapatarak, birkaç havalandırma ızgarası gömülüdür ve davlumbazın üstündeki ocaktan bir boru çekilir.
7. Taban açıklıklarında bodrumdan hava çekimi için seçilir. Böceklere karşı korumak için ağlarla ızgaralar tarafından kapatıldılar.

sonuçlar

Kötü bir rüya gibi pencerelerde nem ve yoğunlaşma unutulur. Evdeki hava taze ve orta derecede kurudu.

Kışın sıcak hava akışı nedeniyle, ısıtma sistemi kapalı olan ev tamamen +12 dereceyi korumuştur. + 20-22 derecelik konforlu bir sıcaklık sağlamak için, yaklaşık 3,2 kW'lık bir termal güce sahip bir inverter klima yeterli çalışma vardır.

Nüans: sahne - Kırım kıyısı. Uzakdoğu'da 3 kilowatt'lık ısı akışının yeterli olmayacağı açıktır. Ayrıca, ısıtma modunda inverterler -25 ° C'de en iyi şekilde çalışmaya devam eder.

Alçıpan ile güçlendirilmiş beton havalandırma kanalı, çok etkili susturucu olarak çalışır. Evdeki fanın çalışması prensipte duyulmaz değildir.

çatı katı

Bir yıl sonra, çatı katının inşası, havalandırmayı donatmanın gerekli olduğu noktaya ulaştı.

Birinci kat ile benzer şekilde, çatı katı havalandırması pasif bir giriş ile egzoz yapılmıştır. Bir havalandırma yerine, bu durumda 110 milimetre çaplı bir kanalizasyon borusu kullanıldı - basitçe uzaklara gitmesi gerekmediği için.

Bu noktada, daha önce yapılan havalandırma sistemi ile benzerlik sona ermiştir.

• Prensipte özel bir giriş kanalı eksik.. Hava girişi, tavanın bir çelik sac çatı ile kaplı sızıntılarla sağlanır. Bu amaç için çatı malzemesi levhaları arasında bol miktarda küçük boşluklar vardır.
• Fan kanalının önündeki fan kanalına bir tişört takılmıştır.. Çıkış noktasından biriyle, tavanın ortasında bulunan birleşik banyodan hava çekiliyor; ikincisinden - odanın geri kalanı havalandırılır.

• Ventkanal gizli alçı tavan. Banyonun tavanında, bir tişörtün sıkıca bağlandığı giriş ızgarası bulunmaktadır. Fakat odanın geri kalanı tavanın üstündeki boşluktan doğrudan havalandırılır: hava girişi doğrudan buradan geçer; Oturma odalarından hava, tavan köşelerinde dört ızgaradan girer.

Bu arada: bu, kirişlerin sürekli havalandırılmasını ve aralarındaki yalıtımı sağlar.

Bir şemsiye ile sokak ventkanal üzerinde - devrelerden biri aracılığıyla görüntülenen saptırıcı. Böylelikle, yazar, çıktının sızdırmazlık sorunlarından kendini kurtardı: oluk doldurmak ve macunlamak için yeterliydi; su ve kardan bir çatı çıkıntısı ile korunmaktadır.

Fan güç devresi bir dimmer ile donatılmıştır. Tavan arasında kaç kişinin bulunduğuna bağlı olarak sessiz ve verimli havalandırma modları arasında seçim yapmanızı sağlar.

Sonuç

Verimli bir havalandırma sisteminin yapımının oldukça basit ve çok pahalı olmadığı ortaya çıktı.

Her zamanki gibi ek tematik bilgiler, bu makaledeki videoda bulunabilir. İyi şanslar!
