Kendinizin ev tipi havalandırması: tipleri ve tasarım

Özel bir evin kendi ellerinizle havalandırılması, bir nesnenin bir yaşam veya iş alanı olarak normal çalışması için gerekli bir önlemdir. Uygun gaz değişimi sadece konut sakinleri için değil, aynı zamanda yapıyı oluşturan tüm yapıların normal çalışması için de önemlidir. Evde kendi elinizle nasıl havalandırılacağını size söyleyeceğiz.

Havalandırma sistemi

Amaç ve özellikleri

Havalandırma amacının bir çocuk için bile anlaşılabilir olduğu anlaşılmaktadır: insanların rahat bir şekilde konaklayabilmesi için gerekli gaz değişimini sağlamak, yiyecek depolama ve optimal bir mikro iklim sağlamak. Önceki dönemler ve kendilerine özgü yapım teknolojileri bize bir egzoz şaftına sahip olmak için yeterli olduğunu ve geri kalanın açık bir havalandırma ile çözüldüğünü ikna etti.

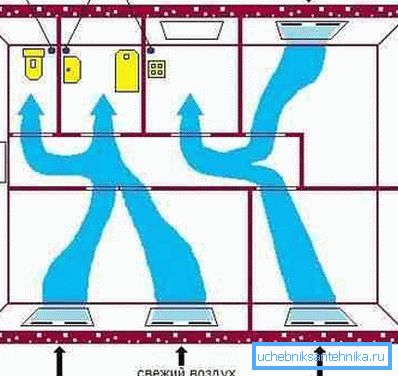

Ancak, bizim zamanımızda böyle bir plan, gerekli hava değişimi göstergelerini sağlayamadı. Bunun nedeni, daha önceki bina yapılarının biraz farklı olmasından kaynaklanmaktadır: ahşap pencere ve kapılar, yalıtımsız bina zarfları ve doğal malzemeler, oldukça sızıntılı bir yapıya sahipti ve çatlaklar ve “nefes alma” materyallerinden sızmaya bağlı olarak temiz hava doğal akışı sağladı.

Dikkat edin! Plastik çerçevelerin ve çift camlı pencerelerin, zırhlı kapıların ve ısı yalıtım sistemlerinin, buhar bariyerinin ve ön camın gelmesiyle doğal hava akışı sorgulandı. Bu zorla havalandırma sistemlerini düzenleme ihtiyacını doğurmuştur.

Küçük bir daire için, hava akışı için özel vanaların sağlanması şartıyla doğal havalandırma yeterli olabilir. Bazı cam üreticilerinin pencere çerçevelerinde yer alabilir ve evin duvarlarında yapılabilir. Özel bir ev durumunda, cebri hava hareketi ile bir tedarik ve egzoz sistemi kullanmak daha iyidir.

Kendi elleriyle bir ülke evinde havalandırma - odanın normal çalışması için önemli ve gerekli bir koşul.

Bunun olmaması, aşağıdaki sonuçlara yol açar:

• İnsan solunumunun bir sonucu olarak, yıkama ve yıkama, pişirme, çamaşır kurutma vb. İçin ısıtılmış suyun kullanımı. odadaki nem artar. Eğer nemli hava zamanında taze ve kuru olarak değiştirilmezse, tıkanıklık, pencerelerde ve diğer serin yüzeylerde yoğunlaşma, mantar organizmalarının ve patojenik bakterilerin büyümesi gözlemlenecektir;
• Havadaki oksijen yoğunluğunun azalması, performansın azalmasına, baş dönmesine ve hane halkının refahında genel bir bozulmaya yol açacaktır;
• Evde biriken toz, aynı zamanda patojen flora ve mantar büyümesi riskini artırır;
• Mutfaktaki kurum ve gaz yanma ürünleri duvarların, tavanın ve mobilyaların yüzeylerine yerleşecek ve üzerlerine yağlı bir tortu bırakacaktır;
• Bina yapıları aşırı nemi emecek ve korozyon, küf hasarları ve bakteriler nedeniyle erken bozulmaya neden olacaktır.

Dikkat edin! Özel bir evin kendi elinizle uygun bir şekilde havalandırılması, yalnızca bir konfor koşulu olarak değil, aynı zamanda binaların normal kullanımı ve sakinlerinin yaşamı için gerekli bir koşul olarak gereklidir.

tür

Özel bir evde kendi elleriyle havalandırma şeması çeşitli şekillerde organize edilebilir. İdeal olarak, hesaplamaların sonuçlarına göre seçilir, ancak modern çözümler giderek artan şekilde otomatik tedarik ve egzoz sistemlerine doğru eğimlidir.

Üç tip havalandırma sistemi vardır:

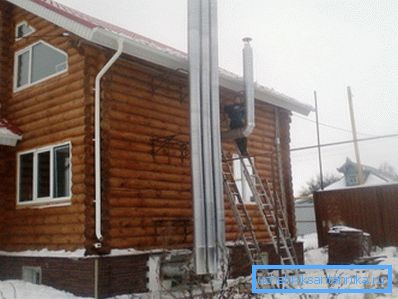

1. doğal. Organize ve örgütlenmemiş olarak bölünmüştür. Birincisi, bir havalandırma borusu kullanılarak mümkün olduğunca yüksek bir şekilde çekilen egzoz delikleri ile besleme delikleri ve egzoz deliklerinden oluşur ve besleme delikleri, yerçekimi basıncındaki farkı sağlayan ve istek yaratan alt kısımda bulunur; Organize olmayan havalandırma infiltrasyon ve havalandırma ile gerçekleştirilir;

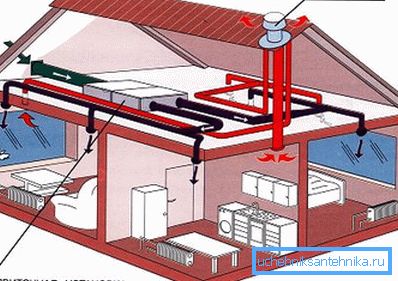

2. Zorla (mekanik). Burada giriş ve egzoz fanların kuvvetleri tarafından gerçekleştirilir, güç ve performansı odanın özelliklerini dikkate alarak seçilir. Yerel ve genel mübadele vardır, çoğu zaman - birleştirilmiş, manuel, uzaktan veya otomatik kontrole sahip olabilirler;
3. kombine. Kural olarak, ağır dumanın anlarında veya çamaşırların kurutulmasında yer alan mevcut doğal sisteme zorunlu egzoz veya besleme eklenir.

Doğal ve kombine sistemler herhangi bir özel soruna neden olmazsa, zorunlu olanlar artan karmaşıklıkla karakterize edilir. Bu, bu çözümlerin en büyük evrim geçirmiş olmasından ve yeni teknolojilerin ve fikirlerin kullanımından kaynaklanmaktadır.

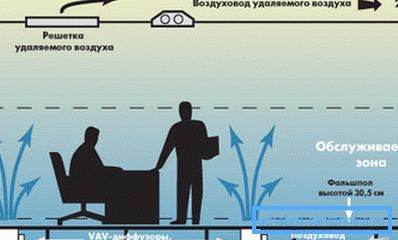

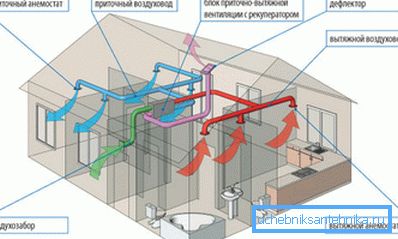

Evinizde kendi ellerinizle mekanik havalandırma, kanalsız ve değişken bir şekilde çalıştırılabilir. İlk durumda, hava kütleleri kanal sistemi ve şaftlardan besleme ve egzoz noktalarına doğru hareket eder, ikinci durumda kanalların rolü yeraltı ya da ara boşluk ile gerçekleştirilir.

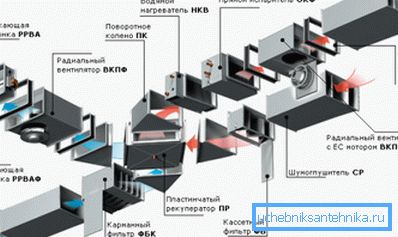

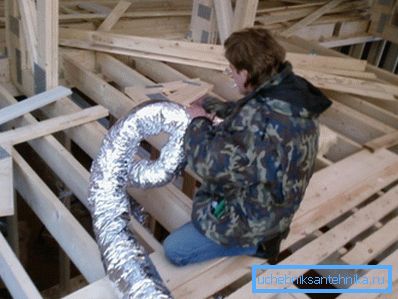

Channelless sistemleri, en ümit verici ve rahat olarak kabul edilir, ancak bugün, bir anlamda, know-how, bu nedenle, ülkemizde oldukça nadiren kullanılırlar. Kanal havalandırma sistemleri, otomasyon yoluyla kontrol edilen ve çevreleyen odanın koşullarına bağlı olarak farklı modlarda çalışabilen, nokta temini ve hava girişi ile karmaşık dallı ağlar oluşturmanızı sağlar.

Dikkat edin! Kanal havalandırma sistemleri, hava filtreleme sistemlerinin, ısı geri kazanımının, ısıtma veya soğutma kütlelerinin, kanalların otomatik olarak kapanmasının veya açılmasının, yangınlardan korunmanın, dumanın ve diğer kazaların en etkin şekilde organize edilmesini mümkün kılmaktadır.

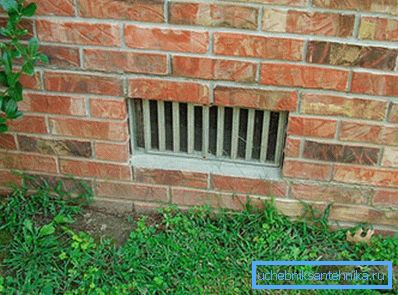

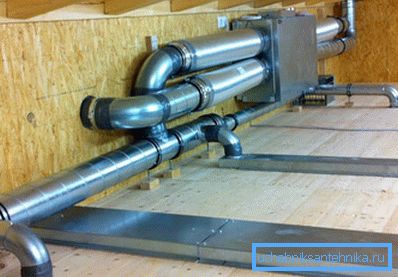

Genel sisteme ek olarak, yerel meclisler ayrı ayrı monte edilebilir: özel bir evde kanalizasyon sisteminin kendi elleriyle havalandırılması, bodrumun havalandırılması, yeraltı veya tavan arası havalandırma, vb.

Tasarım ve kurulum

Havalandırmanın hesaplanması basitleştirilmiş bir şemaya veya performansın hesaplanmasına (döviz kuru) dayanarak yapılabilir. Değişim çokluğu, gelen havanın bir birim hacimdeki zamana oranıdır.

60 dakikada bir çokluk olarak kabul edilir, örneğin, 0.5'lik bir çokluk, bir saat içinde alınan taze havanın hacminin odanın hacminin yarısı olduğunu ve bire eşit bir çarpının bir saat içinde tam bir hava değişimi anlamına geldiği anlamına gelir.

Farklı odalar için performans farklıdır. SNiP 2.08.01.89 - “Konut binaları”, Ek 4'e göre, tablo kullanılarak seçilir:

Hava değişim oranı belirlendikten sonra hava tüketimi aşağıdaki formüle göre kolayca belirlenir:

L = V * n, burada:

• L istenilen akış oranıdır
• V odanın hacmidir
• n değişimin çokluğu.

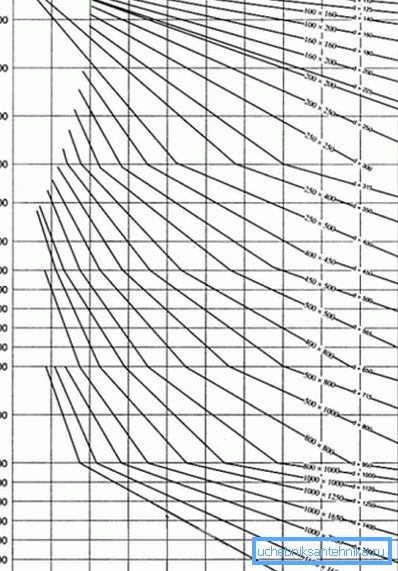

Ardından, hava hareketinin hızını belirleyin. Doğal sistemler için, mekanik için 1 - 2 m / s, en fazla 3 - 4 m / s. Hava akışının miktarını ve hareket hızını bilmek, şemayı kullanarak kanalın kesitinin değerini belirleyebilirsiniz:

Talimat basit:

1. Tüm sistemin toplam hava tüketimini belirliyor ve tamamlıyoruz. Sonra dikey eksende elde edilen değeri erteliyoruz;
2. Bundan sonra, yatay eksende akış hızının değerini ayarladık;
3. Hıza karşılık gelen yatay eksen üzerindeki bir noktadan, düz bir dikey çizgiyi, akış hızına karşılık gelen x ekseni üzerindeki bir noktadan yatay olarak çizilen bir çizgi ile kesişme noktasına indiririz;
4. Elde edilen kesişme noktasından, diyagramdaki en yakın alt çizgiye iner ve kanal bölümünün veya çapının boyutlarını belirleriz.

Dikkat edin! Bu tür hesaplamaların deneyim ve becerilerinin yokluğunda, karmaşık dallanmış havalandırmanın tasarımını ve kurulumunu profesyonellere emanet etmek daha iyidir. İnşaatçıların çalışmalarının fiyatı, değişiklik ve ekipman değişiminden daha düşük olacaktır.

Ardından, kanalların performansı ve boyutuyla ilgili hesaplanan verilere dayanan ekipman seçimi. Hava giriş difüzörleri, duvarın alt kısmında (mümkünse) bulunur ve tavanın en kirli alanlarında (tuvaletler, banyolar, mutfaklar) bulunur.

Sonuç

Havalandırma sistemi modern bir evin normal çalışması için gerekli bir çözümdür. Bir ya da bir başka çeşidin seçimi yapının özelliklerine bağlıdır, ancak çoğu zaman mekanik besleme ve egzoz devrelerini kullanır. Bu makaledeki video, sorunu daha iyi anlamanıza yardımcı olacaktır.
