Konut havalandırma: şemalar ve düzenleyici gereksinimler

Bir apartman dairesinde havalandırma nasıl yapılabilir - apartman dairesi mi özel mi uygulanmalı? Mevcut bina kodları bunun hakkında ne söylüyor? Kendini tasarlarken hangi hava akışı standartları takip edilmelidir?

Özel bir evde hava değişimi nasıl yapılır? Hadi anlamaya çalışalım.

Yasal gereklilikler

Mevcut düzenlemelerle ilgili bir çalışma ile başlayalım. Konut binalarının havalandırması için gerçek SNiP - 2.04.05-91 Isıtma, havalandırma ve klima ve 2.08.01-89 Konut binaları.

Okuyucunun rahatlığı için, belgelerin temel gereksinimlerini bir araya getiriyoruz.

sıcaklık

Bir oturma odası için, yılın en soğuk beş gününün sıcaklığına göre belirlenir.

• Odadaki -31С üzerindeki değeri ile en az + 18С desteği gereklidir.
• En soğuk beş günlük haftanın sıcaklığı -31C'nin altında olduğunda, gereksinimler biraz daha yüksektir: odalar en az + 20C olmalıdır.

Bir sokağa sahip en az iki ortak duvarlı köşe odalar için, oranlar sırasıyla 2 derece daha yüksek - +20 ve + 22С'dir.

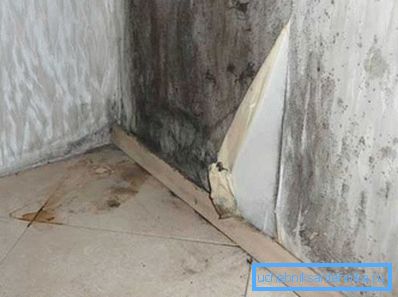

Yararlı: Gereksinimlerin değişkenliği, düşük sıcaklıklarda ve artan ısı kaybından, çiğ noktasının (su buharının yoğunlaşmasının başladığı kapalı yapının kalınlığındaki nokta) iç yüzeye doğru kaymasından kaynaklanmaktadır. Belirtilen sıcaklıklar duvarın donmasını engeller.

Banyolarda, banyo ve duşlar için minimum sıcaklık + 18C'dir - +24.

Hava değişimi

Konut binalarının havalandırma normları nelerdir (daha doğrusu, içlerindeki hava değişim oranı)?

Ek gereksinimler

Konut binalarının ısıtılmasında ve havalandırılmasında SNiP'de başka hangi gereklilikler ve öneriler bulunabilir?

• Havalandırma şeması, ayrı odalar arasında hava değişimi sağlayabilir. Basitçe, davlumbazı mutfakta ve hava akışını yatak odasına yerleştirebilirsiniz. Aslında, belge tavsiyeyi belirtmektedir: mutfaklarda, banyolarda, banyolarda, tuvaletlerde ve kurutma kabinlerinde egzoz havalandırması sağlanmalıdır.

• Dairenin havalandırması, tavan seviyesinden en az 2 metre olan genel havalandırma kanalına bağlanmalıdır. Talimat rüzgarlı havalarda devrilme olasılığını en aza indirmek için tasarlanmıştır.
• Konut kullanımında, ortak kullanım için ayrı odalar kullanıldığında, ev ile bağlantılı olmayan, kendi havalandırma sistemiyle birlikte tedarik edilirler.
• Üç katlı ve daha yüksek binalar için -40 ° C'nin altındaki en düşük beş günlük sıcaklıklarda, ısıtma sistemleriyle zorla havalandırmanın ekipmanına izin verilir.
• Yanma ürünlerinin genel havalandırmaya girmesiyle oluşan gaz kazanları ve kolonlar sadece beş kattan daha yüksek olmayan binalara monte edilebilir. Katı yakıtlı kazanlar ve su ısıtıcıları sadece bir ve iki katlı binalarda kurulabilir.
• Sürekli olarak insanların kalması ile tesislere tedarik havası verilmesi tavsiye edilir. Aslına bakarsanız, aslında bizi daha önce bahsettiğimiz şemaya götürüyoruz: oturma odası ve havanın içinden geçen hava, mutfak ve banyodan geçiyor.

Nasıl çalışır

Bu nedenle, konut binalarının havalandırılması için temel gereksinimleri inceledik. Apartmanlardaki ve özel konutlardaki havalandırma nasıl?

Apartmanlar

gelenekler

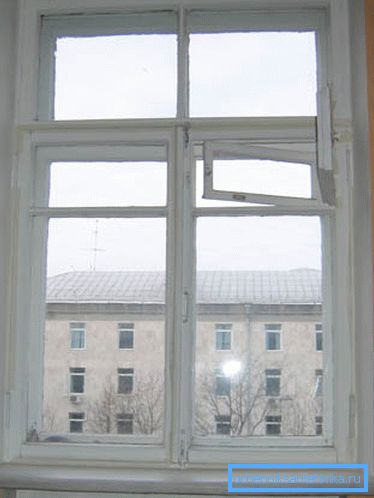

Rusya ve Sovyet sonrası tüm alan için geleneksel olan plan, hava değişimi için sıcak ve soğuk hava arasındaki yoğunluktaki farkı kullanan doğal havalandırmadır. Sıcak, odanın üst kısmına ve oradan havalandırma kanalına doğru zorlanır; Sovyet inşaat evlerinde soğuğun akması havalandırma ve gevşek ahşap çerçeveler için havalandırma delikleri tarafından sağlandı.

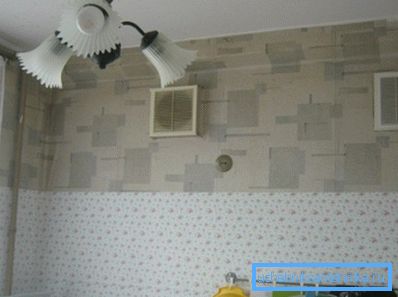

Egzoz havalandırma, daha önce bahsedilen şemaya göre donatılmıştır: banyolarda, tuvaletlerde ve mutfaklarda. Odalar temiz hava ile havalandırıldı.

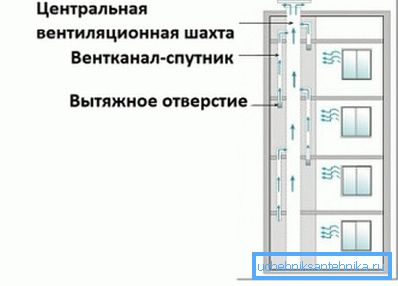

Her dairenin kendi dikey havalandırma kanalı, yüksek binalarda izin verilmeyen bir lüks olduğu için, bireysel dairelerin havalandırma sistemleri dikey şaftlarla birleştirilmeye başlandı.

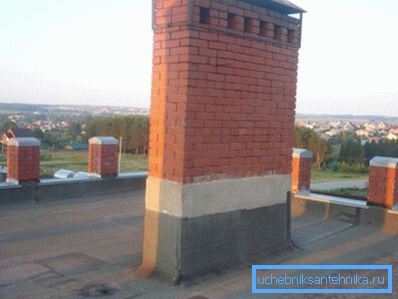

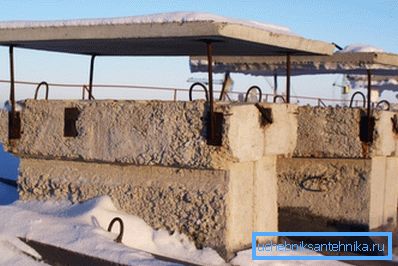

Madenler, çatıya açılan ve yağıştan korunmak için bir şemsiye ile donatılmış yatay bir kanalla birleştirilmiştir; Her daireye çıkış kısa bir dikey kanal ile sağlandı - daireler arasındaki hava alışverişini engelleyen bir uydu.

Böyle bir şemanın avantajları nelerdir?

• İnşaatın sadeliği ve bunun sonucunda minimum yatırım maliyeti.

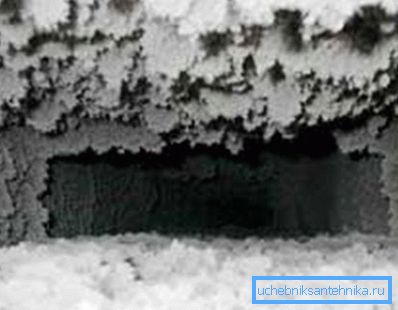

• Minimum işletme maliyetleri. Özünde, sadece tıkalı havalandırma kanallarının nadir bir temizliğine indirgenirler. Tıkanmanın nedeni, gaz sobalarından ve nadiren inşaat çalışmaları sırasında meydana gelen ihlallerden kaynaklanmaktadır.

• Herhangi bir ara işlem yapılmasına gerek kalmadan doğrudan odadan temiz hava akışı.

Tabii ki, kusurları yoktu.

• Üst katlarda, havalandırma çalışmalarını en aza indiren baskıdır. Buradan - rüzgarlı havalarda itişin kötü şöhrete dönüştüğü durumlar.
• Pürüzlü duvarlara sahip uzun bir kanal (madenin geleneksel malzemeleri ve dairelerde - tuğla ve beton), yüksek aerodinamik direnç sağlar ve havalandırma verimliliğini azaltır.
• Kanallar genellikle sızıyor: Öğelerini bağlamak için çimento harcı kullanılıyor. Hava sızıntıları çekişi daha da azaltır.

modernlik

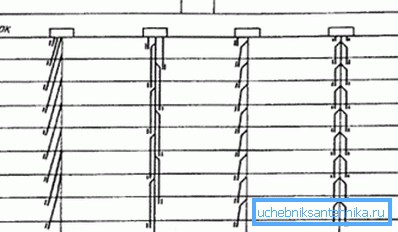

Son zamanlarda, yeni binaların inşasıyla, sıcak bir çatı katına sahip bir plan giderek daha fazla uygulanmaktadır. Neye benziyor?

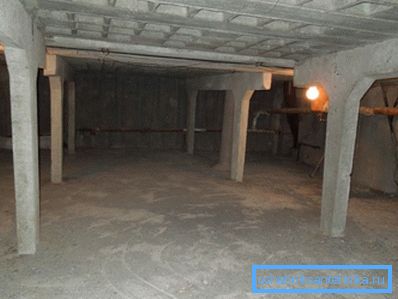

Birkaç mayın bağlayan yatay kanallar geçmişte kaldı. Bunun yerine, tüm çatı katı statik bir basınç odasına dönüştü.

Önemli: Tavandaki yüksek sıcaklığın dengelenmesi nedeniyle, üst katın ana sorunlarından biri çözülür - soğuk tavan. Sonuç olarak, ısıtma gereksinimleri azalır.

Yatay musluklar ile birleşmiş madenler tek bir endüstriyel üretim birimine dönüştürüldü. Bu, potansiyel olarak sızıntı yapan bileşiklerin sayısını en aza indirir.

Evin her bölümünde tavan arası yayınlanmıştır. Asansör makine odası ile birleşimi, evin mimari görünümünü bozmadan, tavan seviyesinden 2 metreye kadar olan sorunun yüksekliğini arttırır, böylece çekişi daha da arttırır.

Madeni yağmurdan ve kardan koruyan şemsiyeler gitti: onlar itme düşüşüne neden oldular. Bunların yerine, maden tabanına kanalizasyon sistemine boşaltma yapan bir palet yerleştirilir.

Çatıya açılan maden, rüzgârın yönüne bakılmaksızın rüzgarlı havalarda çekişi artıran kare bir kesit elde etti.

Betonarme plakalardan bir araya getirilen çatı bölümü, bölümlere ayrılmaya başlamıştır.

Böylece iki problem çözüldü:

1. Farklı girişlerden gelen hava akışları karıştırılamaz. Belirli koşullar altında karıştırılması, bir kanaldaki itmenin başka bir kanalın pahasına artacağı gerçeğine yol açabilir.
2. İlgili yangın güvenliği düzenlemeleri gözlenmiştir: yangına dayanıklı bir bölme, bir ateş sırasında sıcak yanma ürünlerinin yayılmasını önleyebilir.

Sonuç nedir?

• Havalandırma işi genel olarak rüzgârın gücünden ve yönünden bağımsız olarak daha kararlı hale gelmiştir.
• Uydu kanalının aerodinamik direnci 1–1.5'ten 6-9 Pa'ya yükseldi, bu da dairelerde hava alışverişini zemine daha az bağımlı hale getirdi.

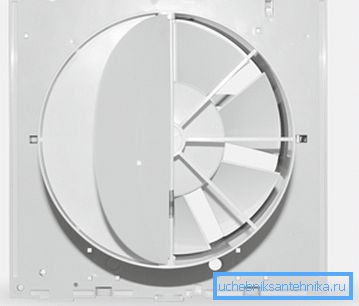

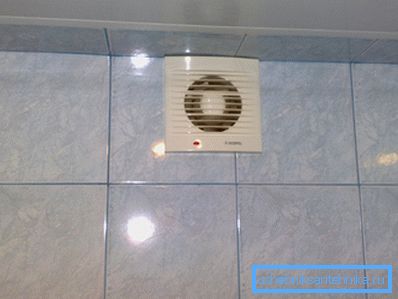

Nüans: üstteki iki katta, çekiş hala yeterli olmayabilir, çünkü gerekli yükseklikteki kanallar - uygun şekilde yerleştirilemez. Bu sorun, apartmanlardaki egzoz fanlarının takılmasıyla tamamen çözüldü: bu şemada, işleri bir apartman dairesinden çıkan egzoz havasının diğerine girmesine neden olamaz.

Zorla egzoz

Herhangi bir doğal havalandırma şemasının temel problemi rüzgarın gücüne olan bağımlılığıdır.

Bu sorunun çözümü oldukça açık:

1. Madenin aerodinamik direnci yapay olarak az tahmin edilir (örneğin, ayarlanabilir vanalar monte edilerek).
2. Mil gürültü azaltma sistemine sahip radyal fan ile birlikte verilir.

Artan verimliliğin fiyatı, işletme maliyetlerinde ve projenin yatırım değerinde küçük bir artıştır.

Yabancı deneyim

Alman inşaatçılar tarafından çok katlı binalarda oldukça ilginç bir havalandırma planı uygulanmaktadır.

• Egzoz havalandırma, mutfak ve kombine banyo ile düzenlenir.
• Hava girişi, odanın çevresine birkaç küçük açıklık ve bir solenoid ve bir geri dönüş yayı ile donatılmış bir merkezi valf ile açılan bir ortak kanaldır. Hava kanalı, yüksek aerodinamik sürtünme ve sesi susturmak için bir kameraya sahiptir.

Nasıl çalışır?

• Bekleme modunda, başlık sınırlı bir miktarda gerçekleştirilir.
• Banyodaki ışığı açtığınızda veya mutfak valfine zorla güç sağladığınızda, hava girişinin kapasitesi önemli ölçüde artar; Ayrıca cebri havalandırma devreye girer.

Özel ev inşaatı

Tek ailelik evlerde genel havalandırma planı olmadığı açıktır: proje belirli bir yapı için oluşturulmuştur. Yazar, evindeki havalandırmayı kurma deneyimiyle desteklenen kendi düşüncelerini paylaşmasına izin verecektir.

Şema seçimi

Seçim, zorla indükleme ve bodrumdan doğal hava girişi ile egzoz havalandırmasına odaklanmıştır.

Birkaç motif vardı.

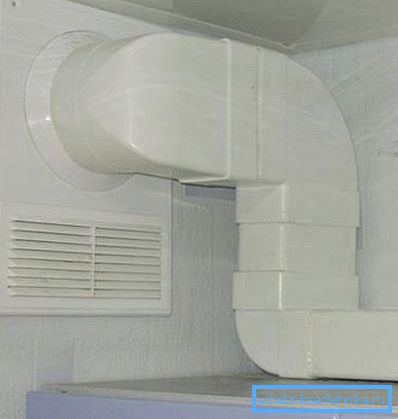

• Egzoz havalandırma, tek bir kanalın döşenmesini içerir.. İkmal ve egzoz - iki, yani daha önce yapılmış olan işlerde çok daha büyük miktarda iş ve hasar demektir.

Açıklığa kavuşturulmalıdır: bu durumda, hava egzozu için kanal çoktan yapıldı. Bu rolde, inşaatçılar tarafından zemin döşemelerinin kullanıldığı kirişler ve dış duvar arasında gizlenen oluk ortaya çıktı. Hava girişi için sadece delik açmak ve sokaktaki egzozu düzenlemek gerekliydi.

• Konut binalarının doğal havalandırmasının hesaplanması son derece karmaşıktır; Bu amaçla, birçok değişkeni hesaba katan karmaşık formüller kullanılır veya çevrimiçi hesap makineleri genellikle güvenilir olmayan sonuçlar verir.. Zorlanmış egzozda, minimum hata ile performans, egzoz fanının performansına eşittir.
• Bodrumdan gelen hava girişi (kuru ve yer seviyesinin altında yer alır), hava durumuna bakılmaksızın besleme havası sıcaklığını sabit hale getirmeyi mümkün kılmıştır.. Donma noktasının altındaki toprağın sıcaklığı +10 - +14 derecedir.

• İşletme maliyetleri ihmal edilebilir. Fanın tükettiği gücün performansına bağımlılık tablosu veriyoruz.

uygulama

Planın kendi elleriyle uygulanması, minimum zaman ve para harcaması gerektirdi.

• Hava akışları oturma odalarında düzenlenmiştir. Zemindeki delikler, böceklere karşı korumak için ağlarla ızgaralarla kaplıdır.

• Alçı levhaya takılan ve cıvata ile duvar arasındaki kanalı kapatan egzoz ızgaraları.
• Kanaldan sokağa, yağmur ve kardan korumak için bir kanal fanı ve bir şemsiyeye sahip bir egzoz borusunun takıldığı bir delik açılmıştır. Boru mühürlenmiş ve çekilmiştir; Fan uzaktan kumandayla donatılmıştır.

Toplam giderler yaklaşık 1.500 ruble oldu. Evdeki nem oranı rahat bir seviyede stabilize edilmiştir; Kışın ısıtma kapalıyken sıcaklık en az + 12C'dir.

Sonuç

Havalandırmayı nasıl organize edeceğimize dair minyatür incelememizin okuyucuya faydalı olacağını umuyoruz.

Her zaman olduğu gibi, bu makaledeki video ek tematik materyaller içerir. İyi şanslar!
