Özel bir evde havalandırma üretimi: proses özellikleri

Özel ve çok katlı konutlar, endüstriyel ve kamu binaları, okullar, anaokulları ve tıp kurumları için, bir havalandırma sisteminin üretimi, aynı prensipte ve metal söz konusu olduğunda aynı malzemelerden yapılır. Bu yapıların ana kısmı, özellikle galvanizli çelik sacdan ve alüminyum alaşımlardan özel makinelerle yapılan hava kanallarıdır (bu tür borular zanaatsal olarak küçük miktarlarda da yapılabilir).

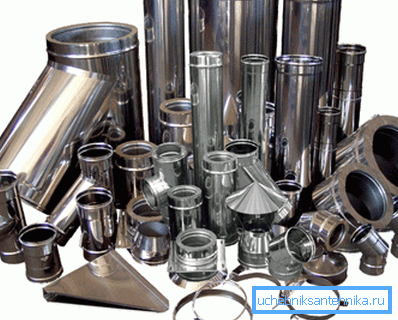

Sert borulara ek olarak, oluklu boruları da üretiyor, ayrıca tedarik ve egzoz şemsiyeleri ile döner, köşeler ve köşe bağlantı parçaları üretiyorlar. Tüm bunlar aşağıda ve yardımcı olmak için - bu makaledeki video.

havalandırma

Not. Havalandırma sistemleri, her biri doğal veya mekanik (zorlanmış) olabilen giriş, egzoz ve emme-egzoz olabilir. Ayrıca, emme ve egzoz sistemleri genel veya yerel amaçlı olabilir. İkinci seçenek en çok üretimde kullanılmaktadır, çünkü bu durumda enerji maliyetlerinin fiyatı çok daha düşüktür.

Takım tezgahları

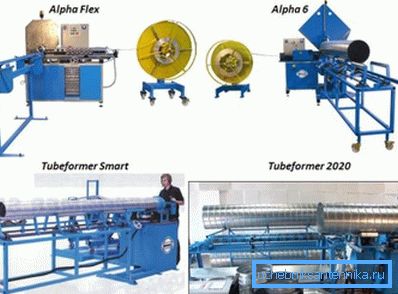

Tubeformer 2020, hem hava değişim ihtiyaçları hem de maden ve köprüler için poliüretan köpük kabuklarının üretimi için büyük ölçekli hava kanallarının üretimi için İsviçreli SPIRO (fiyatın ürün kalitesine karşılık gelen) tarafından üretilen spiral sarma değirmenidir.

Üretilen boruların enine kesit aralığı 80 mm ila 2000 mm arasında değişmekte olup, duvar kalınlığı 0.4 mm ila 2.0 mm arasındadır, ancak ürünün uzunluğu sınırlı değildir. Makine 11kW, 3380V ve 50 Hz elektrik tüketir.

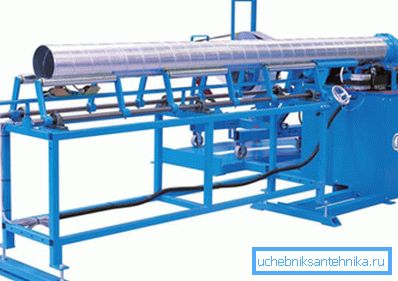

Tubeformer 1602 PRO, hem hava değişimi ihtiyaçları hem de maden ve köprüler için poliüretan köpük kabuklarının üretimi için büyük ölçekli hava kanallarının üretimi için İsviçre şirketi SPIRO tarafından üretilen spiral-sarılmış bir değirmendir.

Üretilen boruların enine kesit aralığı 80 mm ila 1600 mm arasında değişmekte olup, duvar kalınlığı 0.4 mm ila 1.5 mm arasındadır, ancak ürünün uzunluğu sınırlı değildir. Makine 15kW, 3380V ve 50 Hz elektrik tüketir.

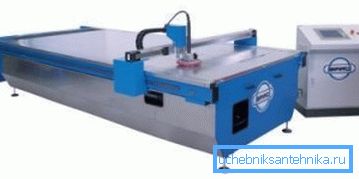

Plasmacutter Florett, SPIRO tarafından üretilen geniş bir sac ürün yelpazesine sahip bir plazma kesme makinesidir ve parçaların, özellikle egzoz şemsiyeleri, yuvalar ve çeşitli (yuvarlak, oval, dikdörtgen) bağlantı parçalarının üç boyutlu modellemesini sağlamak için kendi ellerinizle özelleştirilmiş bir bilgisayar kontrol programı ile donatılmıştır.

Bu modelin masaüstü bilgisayar, 39902140 mm'lik bir ortak yüzeyde, 4015 mm / dak hareket hızı ve 0,5 mm'ye kadar kesme hassasiyetiyle 30001500 mm'ye sahiptir. Aynı zamanda AC Servo 4000I, 50 / 60Hz ve 2.5kVA ve Plazma 60A, 230 / 400V, 3 Faz 11kVA, toplam ağırlığı 780 kg.

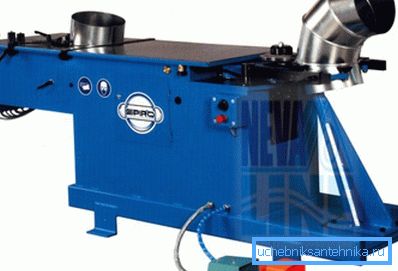

Gorelocker COMBI T, yukarıdaki fotoğrafta olduğu gibi, İsviçre firması SPIRO tarafından yapılan segment dirsekleri ve diğer bağlantı parçaları üretimi için bir makinedir ve bu alanda bu tür ekipman üreticileri arasında lider olarak kabul edilmektedir.

Çıkış çapı 125 mm'den 1250 mm'ye, siyah çelik için 0,4 mm'den 1,5 mm'ye kadar, paslanmaz çelik için 0,4 mm'den 1,0 mm'ye kadar, 0,4 mm'den 1,5 mm'ye kadar olan duvar kalınlığındadır. Alüminyum ve bakır için 0.4 mm'den 1.25 mm'ye kadar. Güç kaynağı parametreleri 5kVA / 400V / 50Hz, 3 faz.

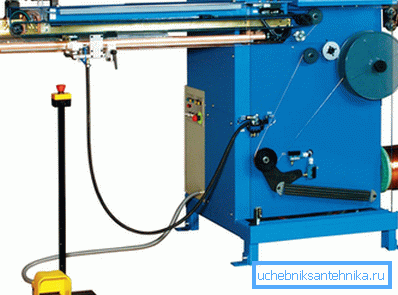

Stitchwelder 1000/1270/1540, İsviçreli SPIRO şirketi tarafından üretilen yüksek kaliteli dikiş kaynak makineleridir ve işlenen metalin ön kısmına zarar vermeden boruları kaynaklamak için kullanılır. Bu, hermetik boya ürünlerine başvurmamayı sağlar.

1000/1270/1540 ünitesinin modifikasyonuna bağlı olarak, kaynağın uzunluğu sırasıyla 50/1000 / 50-1270 / 50-1500 mm, 6/8/8 mm üst üste gelebilir, 0,4-1,0 mm metal kalınlığındadır Boşluklar 75-1000 mm. Kaynak için yuvarlak kesitli bakır telin çapı 2,0 mm'dir ve kaynak kaynak hızı 3 m / dak ile 1212 m / dak arasındadır (mod seçimi için talimatlar eklenmiştir).

Yuvarlak ve dikdörtgen bölüm

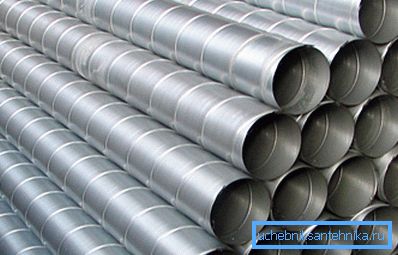

• Sanayi işletmelerinde, kural olarak, kullanılan havalandırmanın dairesel kesitidir - bu bölümdeki havalandırma kanallarının üretimi, kanallardaki havayı taşırken aerodinamik direnci düşürür ve ayrıca çok önemli bir şekilde gürültü seviyesini önemli ölçüde azaltır. Bu tür ürünlerin izolasyonu ya hiç harcanmaz ya da asgari düzeydedir, her iki durumda da kuruluşun ya da kuruluşun bütçesini kaydeder. Tüm sistemi çalıştırmak için, fanlar için çok güçlü motorlara ihtiyaç duymuyoruz, bu nedenle ekonomik etki de bu açıdan gözleniyor.
• Bu havalandırma kanallarının derzlerinin yoğunluğu çok yüksektir, bu da minimum hava sızıntısı sağlar, dolayısıyla ısı kaybını azaltır.. Bu ekipmanı üreten bir şirketin tüm makinelerden oluşan bir takımı varsa (bu makale sadece ana olanları listeler), o zaman herhangi bir karmaşıklık sistemi sipariş edebilirsiniz.

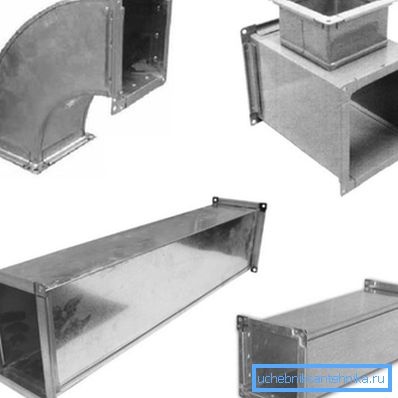

• Bir dikdörtgenin bir çember üzerindeki ana avantajı, aynı kesit alanına sahip daha küçük yüksekliğidir, bu nedenle, kare kesitli ürünler çoğunlukla düşük odalarda kurulum için kullanılır. Ek olarak, daha küçük bir dekoratif kutuya yerleştirmek için bir dikdörtgen daha kolaydır.

Not. Özel bir evde havalandırmanın montajı için, genellikle, bazı elemanlar dairesel olabilir, örneğin bir havalandırma penceresi olan bir mutfak başlığını bağlayan dikdörtgen hava kanalları kullanılır.

Sonuç

Sonuç olarak, havalandırma ızgaraları üretimi hakkında birkaç söz söyleyebiliriz. Bir veya iki sıra panjur veya kepenk ile sert ve ayarlanabilir olabilirler. Plastik, galvanizli çelik ve alüminyum alaşımlardan yapılmıştır.
