Özel evlerde bir gaz kazanı için havalandırma tesisatı

Herhangi bir ısıtma donanımı iyi hava değişimi olmadan çalıştırılamaz. Özellikle önemli olan özel bir evde bir gaz kazanı için havalandırmadır. Burada hiç bir şey yoktur, çünkü insanların hayatı ve sağlığı ile ilgilidir. Yanlış kurulum karbonmonoksitin ölümcül olan ve hiçbir rengi olmayan, hiçbir koku içermeyen bir yerleşim alanına girmesine yol açabilir.

Belgeler hakkında birkaç kelime

Toplama izinleri asla hoş bir deneyim değildi. Ancak, iyi bilindiği gibi, tüm kurallar ve kurallar gerçek hatalar temelinde yazılmakta, bu yüzden onların aldırışsızlıkları büyük sıkıntılara yol açabilir ve bu durumun gerçekleşmesi en zararsız şeydir.

Yerleşim alanlarındaki gaz ekipmanlarının kurulumu birkaç belge ile düzenlenmiştir. İlk olarak, SNiP 42-01-2002. Özel konutlarda kazan dairesi ve fırın odalarının havalandırılması söz konusu olduğunda, bu gereksinimler SNiP 11-35-76'da belirtilmiştir.

İpucu: SNiP 2.04.08-87'ye dayanan Gaz kaynağı olarak adlandırılan başka bir faydalı doküman bulunmaktadır. Şu anda, artık resmi olarak geçerli değil, ama ek olarak, mevcut standartlar geliştirilmiş, bir çok yararlı bilgi içerir.

Öne çıkanlar ve düzenleme gereksinimleri

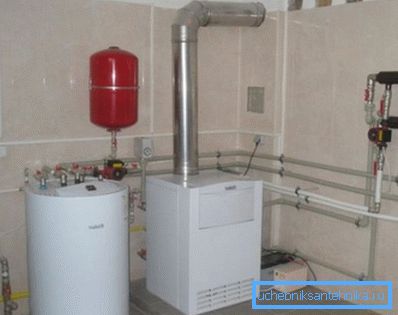

Kazanın kendisini ve diğer gaz dağıtım ekipmanını satın almadan önce, kurulumunun yerini belirlemek gerekir. Belki de en önemlisi, iyi hava alışverişinin organizasyonu.

Gereksinim

Normlara göre, sürekli bir profesyonel denetimin bulunmadığı gaz dağıtım ekipmanı bulunan odalarda, havalandırma tesisatı için aşağıdaki kurallar kabul edilir.

• Konut binalarında bulunan yalıtımlı kazanlarda, 1 saat boyunca tam hava değişimi en az 3 kez yapılmalıdır.. Ayrıca, önemli olan, bu verilerin, kazan ocağına hava akışını hesaba katmadan elde edilmesidir.
• Gereksinimlere göre, kazan dairesindeki tavan yüksekliği 6m olmalıdır.. Ancak özel konut yapımında pratik olarak gerçek dışıdır, bu nedenle tavanı düşürmenin her bir metre için odadaki hava değişimi% 25 oranında artırılmalıdır.
• Kural olarak, küçük bir odadaki bu tür bir hava değişim döngüsünün doğal bir yolla sağlanması çok zordur, bu nedenle çoğu durumda yapay bir giriş yapılmalıdır.

Önemli: Bu öneriler hem gaz hem de katı yakıt sistemleri için geçerlidir. Kurulumda sadece küçük bir fark var.

Sistem parametrelerinin hesaplanması

Yetkin bir şekilde gerçekleştirilen hesaplamalar, ekipmanın uzun ve güvenli bir şekilde kullanılmasının anahtarıdır. Profesyonel projeler oldukça karmaşıktır, tüm parametrelerin muhasebesini içerir. Ancak özel konut inşaatı için genellikle gereksiz olduğu ortaya çıkıyor, hepsi temel verileri kendi elinizle hesaplayabileceğiniz birkaç formüle geliyor.

Doğal hava değişimini sağlamak için gereken kanalın çapını bulmak için aşağıdaki verilere sahip olmanız gerekir.

1. Her şeyden önce, kübik metre cinsinden ölçülen odanın hacmidir.
2. Ayrıca, borudaki havanın hareket edeceği hızı da düşünmek gerekir, doğal havalandırma için bu parametre 1 m / s'dir.
3. Ve son bileşen, tavan yüksekliğinin referans 6m'ye kıyasla ne kadar düşük olduğuna bağlı olarak, hava değişim döngüleri sayısındaki artış oranıdır.

Daha sonra, netlik için, belirli bir örnek üzerinde kanalın hesaplanmasını ele alalım.

• Bir oda 4 genişliğinde, 3 metre uzunluğunda ve tavan yüksekliğinin 2.7 m olduğunu varsayalım. Verileri çoğaltın ve 32.4 m hacim elde edin.
• Hava değişim oranı faktörü için, aşağıdaki gibi hesaplayacağız: (6m - 2.7m) x 0.25 (azalma yüzdesi) + 3 (6m için döngü sayısı) = 3.8.
• Şimdi bu odada 1 saat içinde doğal havalandırma ile ne kadar hava çıkması gerektiğini hesaplayabiliriz: 32.4m? x 3.8 = 123m?
• Bu verilerle, doğal hava değişimi için kanalın bölümünü hesaplıyoruz. Bunu yapmak için, 123m'yi 3600'e bölün (1 saat içinde saniye sayısı). Gaz kazanı bulunan bir odanın havalandırmasının, 0,034 m'lik bir kanaldan gerçekleştirilmesi gerektiğini biliyoruz.

Gördüğünüz gibi, talimat oldukça basit. Çoğu zaman, gaz kazanları için havalandırma boruları, fiyatı önemli ölçüde düşük olduğundan, yuvarlak olarak alınır. Uzmanlar PVC kanalizasyon borularını tavsiye ediyor. Yukarıdaki örnekte, bu 204 mm'lik bir kesit olacaktır.

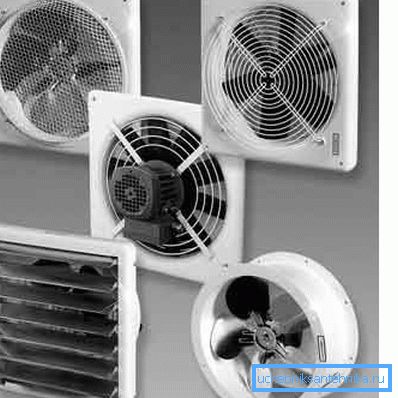

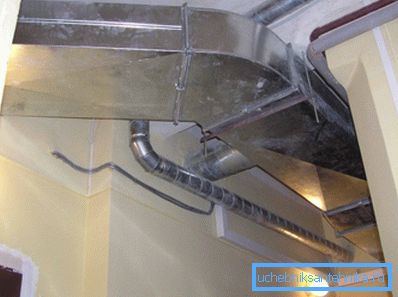

Büyük bölümlerin hava kanallarını monte etmek genellikle elverişsiz ve pratik değildir. Bu gibi durumlarda, 100-150 mm kesitli standart kanallar monte edilir ve bunlara zorlamalı basınç uygulanır. En kolay yol, aynı gücün giriş ve egzoz fanlarını monte etmektir. Seçilen ekipman gücünün hacmine bağlı olarak.

Önemli: hesaplama bir kanal için yapıldı, ancak odada 2, giriş ve egzoz var. Bu kanalların her ikisi de aynı çapta olmalı, bu durumda 204 mm.

Yükleme Önerileri

Ekipmanının özelliklerine ve belirli bir odanın parametrelerine dayanarak zorla veya doğal havalandırmaya karar vermek mal sahibine aittir. En basit hesaplamaları nasıl yapacağımızı gösterdik, ardından sistemin kurulumuna geçebilirsiniz. Sınırlamalar ve kurallar da vardır.

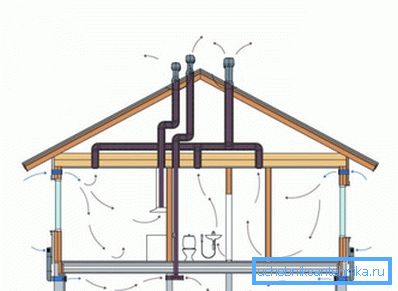

Bildiğiniz gibi, hava kanalları yatay veya dikey olarak döşenebilir. Yatay kurulum için, sadece zorla enjeksiyonlu sistemler için geçerlidir. Ayrıca, herhangi bir bükülme veya dönüş olmaksızın düz olmalılar. Hattın uzunluğu, ekipmanın parametrelerine ve gücüne bağlıdır.

Yapay kanallar hem yapay hem de doğal havalandırma için kullanılabilir. Düz dikey bir kanalın minimum uzunluğu en az 3m olmalıdır. Aksi takdirde, doğal bir yükle kesintiler olabilir.

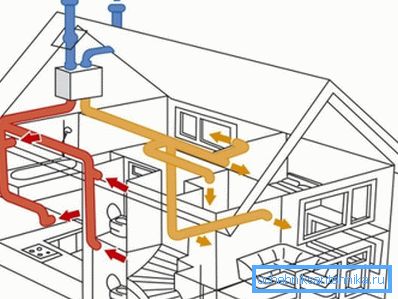

Uzmanlar, birleşik bir sistemi kurmanızı tavsiye eder, zorla havalandırmanın bozulması durumunda, ekipman üzerindeki yükü azaltabilirsiniz. Sonuç olarak, sistem doğal hava değişimi ile çalışabilecektir.

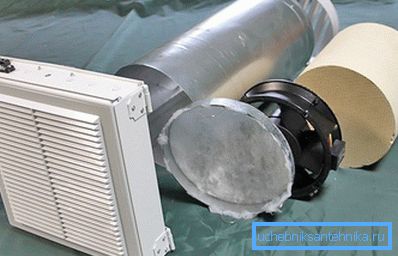

Hangi sistemi tercih ederseniz edin, odanızdan çıkan havanın hacmi girişe eşit olmalıdır. Sadece besleme fanına güvenmemelisiniz, ayrıca başlık üzerine yapay enjeksiyon takmalısınız.

Giriş ve egzozun yeri, kazanın bulunduğu yere göre belirlenir. Ancak, akış her zaman doğrudan kazanın yakınında veya ünitenin arkasında yapılır.

Kaput, odanın üst kısmına, tercihen tavana mümkün olduğu kadar yakın veya doğrudan tavana yerleştirilmelidir. Aynı zamanda, giriş ve egzoz kanalları arasındaki mesafe mümkün olduğunca uzun olmalıdır. İdeal olarak, taban tabana zıt.

Büyük bir kareye ve birkaç kata sahip kır evlerinde kurulu güçlü üniteler için, havalandırma çıkışları ayrı bir şekilde donatılmalıdır. Kural olarak, zorlanmış bir deşarjı vardır, binanın dış duvarına monte edilir ve çatının sırtına gider.

Bu makaledeki videoda, kurulumun ayrıntılarını görebilirsiniz.

Sonuç

Havalandırma sisteminin özel bir evde yapılması özellikle zor olmamasına ve elle yapılabilmesine rağmen, hesaplama ciddiye alınmalıdır. Yeteneklerine güvenmiyorsan, bu konuda profesyonellere güvenmelisin.
