Yazlık doğal havalandırma: konuyla ilgili temel bilgiler

Konut tesislerinde ana haberleşmenin yanı sıra mikro iklimin iyileştirilmesi için bir hava değişim sistemi sağlanmalıdır. Bir kır evinin havalandırması özel bir yaklaşım gerektirir, çünkü bu tip binalar genellikle hava geçişine izin vermeyen taş malzemeler kullanılarak dikilir. En ekonomik seçenek akışı doğal olarak dolaştırmaktır.

Sistemin ana avantajları

Basınç farkı nedeniyle hava kütlelerinin değişimi gerçekleştiğinde, bireysel geliştiriciler finansal kaynaklardan tasarruf etme fırsatına sahip olacaklardır. Bu tür sistemler, mekanik muadillerine verim bakımından biraz daha az olsa da, normal şartlar altında güvenli bir şekilde uygulanabilirler.

Avantajlarını göz önünde bulundurarak, tam faydaları anlayabilirsiniz:

• İşletim masraflarının olmaması, uzun bir süre tasarruf etmenizi sağlar.
• Temel elemanların düşük fiyatı ucuz sistemlerin ayarlanması için bir fırsat sağlar.
• Karmaşık ekipmanın bulunmaması nedeniyle, bir kaza riski pratik olarak sıfıra indirilir.
• Çok aktif hava değişimi gerektirmediğinde, normal koşullar altında çalışırken yeterli verimlilik.

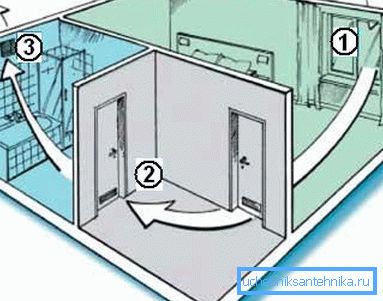

Yardım! SNiP 2.08.01-89 noktaları en basit şemayı sağlar: hava akışı odalara hava menfezleri, vanalar ve pencereler aracılığıyla girer ve sıhhi tesisler ve mutfaklarda bulunan başlıklardan çıkarılır.

Örnek olarak ilk hesaplamalar

Yazlık bir havalandırma projesi yapmadan önce, ön hesaplamalar yapmak gerekir. Onların yardımıyla, istenilen hava akış miktarını ve evden çekilmesini belirleyebilirsiniz. Örnek olarak, bir apartman dairesine girin, odaların bulunduğu alan tabloda yer almaktadır. Tavan yüksekliği 3 m'dir.

1. Konutlar için doğrudan gerekli olan hava miktarını belirlemiştir. Mutfak ve sıhhi tesisler dikkate alınmaz. Böylece, ortaya çıkıyor: (20 + 24 + 30 + 16 + 18) x3 = 324 küp. m / s

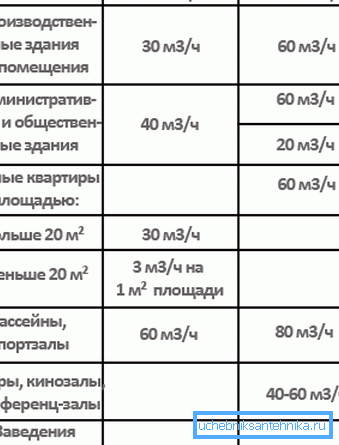

2. Evde yaşayan insanlara verilen hava miktarını hesaplar. Bir kişi üzerinde ortalama 30 cu tüketir. m / s Bizim durumumuzda 5 aile üyesi. Bununla bağlantılı olarak: 305 = 150 cu. m / s
3. Üç oda için davlumbazı hesaplar. İkinci noktanın sonucu daha az olduğu için, ilkini temel alırız. Yüzde oranı şöyle görünecektir: mutfak - 60, banyo - 25, tuvalet - 15. Son veriler tabloda sunulmaktadır.

NOT! Yazlık evin kazan dairesinde havalandırma, ekipmanın türüne ve özelliklerine bağlı olacağından ayrı olarak hesaplanır. Uzmanlar, bir yedek hava değişimi kurmanızı önerir.

Tasarım hakkında biraz

Temel elemanlar kurulmadan önce, tüm en küçük detaylar düşünülmelidir. Yazlık havalandırmanın tasarımı, temel görevlerin formülasyonu ve genel bir planın geliştirilmesi ile başlar. Sonraki eskizler, tek tek düğümlerin konumunu ve yolların yönlendirilmesini açıklığa kavuşturmaya yardımcı olacaktır.

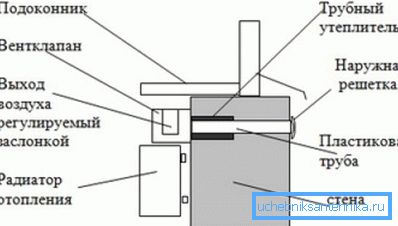

Hava giriş cihazı

Akışın yüksek kaliteli sirkülasyonunu sağlamak için, pencereler veya duvarlara özel vanalar monte edilir. Yardımlarıyla hava kütleleri doğrudan sokaktan eve geliyor. Dahası, havalandırma ızgaraları vasıtasıyla diğer odalara geçerler.

Valf montaj süreci

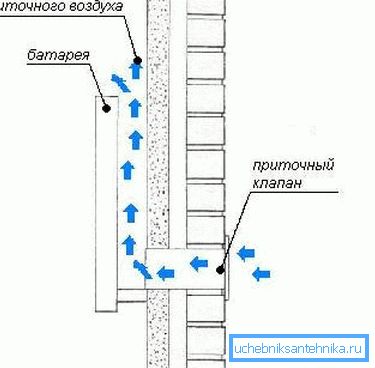

Duvar ve pencere giriş ürünlerinin şebekeye bağlanması gerekmez. Kurulumdan sonra, gürültü ve çeşitli kirletici maddelerin içine girmesine izin vermezler. Odadaki ısıyı daha iyi korumak için, elementin bir ısıtma radyatörünün arkasına, gelen havanın ısınmasını sağlayacak şekilde monte edilmesi önerilir.

Giriş vanasının montajı oldukça basittir, bu yüzden bağımsız olarak gerçekleştirmeleri oldukça gerçekçidir. Delik, bir ev tipi zımba ve bir matkap kullanılarak yapılır. Cihazı içeriye yerleştirdikten sonra, izolasyon işlemlerini gerçekleştirmek gerekir.

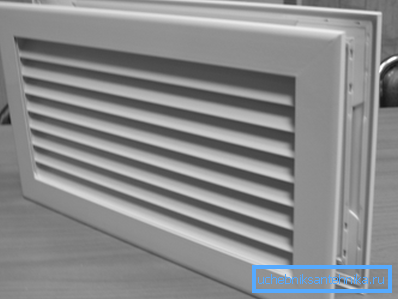

Transfer ızgaralarının montajı

Odalar arasında havanın serbestçe dolaşımını sağlamak için, iyi ses yalıtımına sahip yan düzlemlere özel menfezler yerleştirilir. Kapılara veya duvarlara inşa edilebilirler. Onları alt tarafa takın, ardından iyi hava değişimi sağlayabilirsiniz.

Kapı veya duvarda, elde edilen kafesin boyutuna karşılık gelen bir delik kesilir. Parçaları her iki taraftaki hazır deliğe doğrudan yerleştirilir. Sabitleme vida yardımı ile gerçekleştirilir.

Başlık sistemi oluşturma

Doğal havalandırma en basit çözümdür, ancak kurallara dikkatli bir şekilde uyulmasını gerektirir, aksi halde sistemin işleyişi etkisiz olacaktır. Kurulum işlemi sırasında daha az hata yapılır, binanın hava değişim ağı daha iyi çalışır.

Yaygın hatalar

• Havalandırma menfezlerinin yanlış yerleştirilmesi, sistem verimliliğinde önemli bir düşüşe neden olur.. Tavandan 10 cm'den daha fazla çekilmemelidir, böylece çalışma sırasında hava durmaz.

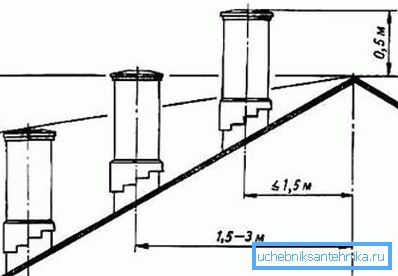

• Havalandırma borusu, düzgün çalışma için genellikle yetersiz bir yükseklikte monte edilir.. Bu durumda, hafif bir basınç farkı vardır.
• Baypas kanalında çok fazla kıvrım azaltılmış itmeye yol açar. Doğal hava değişimine yönelik bir havalandırma sistemi inşa ediliyorsa, boşaltma hattının mümkün olduğunca düz hale getirilmesi gerekir.

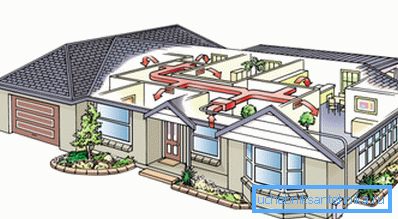

Boru hattı yerleşimi

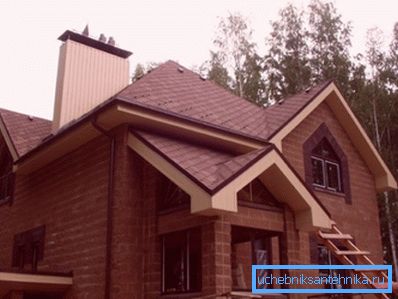

Daha önce hazırlanmış bir projede, kendi elleriyle evlerde havalandırma yapıldığında, çoğu zaman elemanlar, bitmiş yapıda problemli olan özel kanallarda saklanır. Bu yöntem estetik açıdan en çok tercih edilen kabul edilir. Ancak, gerekirse, boru saklanmadan tutulabilir.

Sabitleme elemanları

Sistemin bileşenleri çeşitli şekillerde sabitlenebilir. Son sürüm, ürünlerin boyutlarına ve bölümün şekline bağlıdır. Ağ parçalarını sabitlemek için temel yöntemler aşağıdadır.

Tabii ki, başka kurulum teknolojileri var, ama bunlar kendilerini en iyi yanlarından kanıtladı.

• Dikdörtgen ve kare kesitli hava kanalları, kural olarak, çapraz makaslar ve hareketi kısıtlayan özel saplamalar kullanılarak monte edilir. Onların fiyatı düşük.

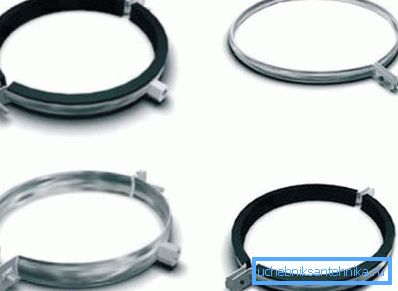

• Dairesel boru hatlarının sabitlenmesi genellikle saplamalar ve kelepçeler kullanılarak gerçekleştirilir. Cıvatalarla birleştirilir. Bu seçenek oldukça güvenilir, bu yüzden çok yaygın.
• Bazen perfore bantlı bir çiftte bir saplama kullanılır, ancak bu yöntemin birçok negatif noktası vardır. İlk olarak, ses efektleri vardır. İkincisi, sızıntı riski artar. Üçüncü olarak, yetersiz sertlik oluşur.

Supplement! Bu seçeneklerin sonuncusu farklıdır, bu yüzden uzun bir çalışma süresine yönelik olmayan geçici kanalları sabitlemek için kullanılır.

Sonuç olarak

Özellikle bireysel geliştiriciler için, kır evinin doğal havalandırmasının nasıl düzenlenebileceği hakkında bilgi edinilmesini sağlayan bir eğitim talimatı sunulmuştur. Böyle bir sistem, özellikle inşaat sektöründe en az bir tecrübe varsa, mümkün olan en kısa sürede minimum maliyetlerle oluşturulabilir. Ek bir avantaj olarak, videonun bu makalede kullanılması önerilir.
