Yerel havalandırma: tipleri ve hesaplanması

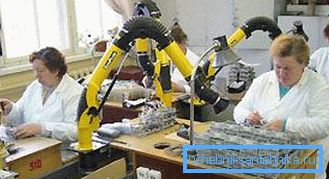

Böyle bir tanım, yerel havalandırma uygulama alanını otomatik olarak gösterdiği için - bunlar ayrı ayrı üretimde ve hatta günlük yaşamımızda bile küçük çalışma alanlarına alınır. Bu egzoz tertibatları, çalışma masalarının üzerine monte edilir, burada herhangi bir gaz yayar, demirci demirleri ve çeşitli fırınlar çıkarılabilir ve günlük hayatta bu ekipmanı pişirme (gaz veya elektrik) ocakları üzerinde karşılarsınız. Fakat bu tür birimler hava akış yönünden birbirinden farklı olabilir ve biz de bu yazıdaki videoyu göstermenin yanı sıra bunun hakkında konuşacağız.

Zeminde havalandırma

Not. Bazı yerlerde iç mekanda zararlı gaz emisyonları varsa ve bu sorun genel havalandırma yardımı ile çözülebilirse, o zaman genellikle kurulan yerel havalandırma sistemleridir. Verimlilikteki avantajları - böyle bir cihaz daha az enerji gerektirir ve buna ek olarak, sorunun yerel çözümü gazların işyerinin ötesine yayılmasına izin vermez.

türleri

• Lokal kullanım için havalandırma tipleri arasındaki en önemli fark, daha önce belirtildiği gibi, hava akışının hareketi, bu nedenle, ya taze hava ya da egzoz havası olabilir..
• Egzoz seçeneği, zararlı veya kötü kokulu uçucu maddelerin oda içinde lokalize bir yerden yayılmasını önlemek mümkün olmadığı durumlarda kullanılır.. Operasyonun özü, bu aynı maddeleri hava akışının hareketi ile yakalamak ve onları açık alana, yani sokağa atmaktır. Bu gibi durumlarda, yakındaki alanı kirleten, görünmeyen gazlardan, duman ve tozdan bahsediyoruz.
• Evde, bu tip bir havalandırma herkese mutfak davlumbazsı olarak aşinadır. ve böyle bir birimi kendi elleriyle sökmek zorunda kalanlar orada bir veya daha fazla fanı görebilirdi. Bıçakları, dönerken, özellikle de sıcak bir akıntıya sahip olan yere yükselirse, havayı emecek gibi görünmektedir.

• Ancak yerel havalandırma bir hava duşu şeklinde kullanılır., Daha soğuk hava akışlarının herhangi bir parçaya veya yerel işyerine yönlendirildiği ve bunun için de üfleme denir. Ayrıca, sıcak atölyelerde bazı fabrikalarda, 2-2,5 m yüksekliğindeki kabinleri temsil eden, tüm atölyenin soğutulması gerektiğinden daha fazla enerji tasarrufu sağlayan, serin hava enjekte edilmiş gerçek oaslar oluşturulmuştur.
• Ancak hava akışı her zaman soğuk değildir, ayrıca sıcak veya sıcak olabilir., örneğin, bu tür hava bariyerleri, uygulamada fırın ısısının yayılmadığı bir ekrana benzeyen fırınlarda yaratılır (pencere altında bulunan bir ısıtma radyatörü ile benzer, fakat daha zayıf bir etki meydana gelir). Çeşitli tiplerdeki demirciler ve fırınlar için, agresif yönlü hava akışı yanmayı sürdürmeye yardımcı olur veya daha yüksek hızlarda yoğunluğunu arttırır.

Not. Hem egzoz hem de emme havalandırması iki tip olabilir - bireysel veya merkezi. İlk durumda, sistem bir yerel işyerinin üstünde yer alır ve oldukça dar bir kapsam alanına sahiptir. İkinci durumda, sistem bir grup işin üzerinde bulunabilir.

Yerel egzoz sistemleri için hesaplama

Büyük ölçüde, lokal egzoz havalandırmasının hesaplanması, formüller kullanılarak ve odanın kendisinin, hava sıcaklığının, zararlılığın, motor gücünün vb. Birçok parametresinin hesaba katılmasıyla gerçekleştirilir, ancak bu yalnızca üretim için geçerlidir ve her zaman böyle değildir. Fakat eğer hesaplamalar söz konusu olursa, o zaman egzoz şemsiyesi ile ilgileneceğiz - her şeyden önce hesaba katılması gereken tam olarak budur, böylece tüm zararlı maddeler ona yaklaşır, ve ona yaklaşmaz.

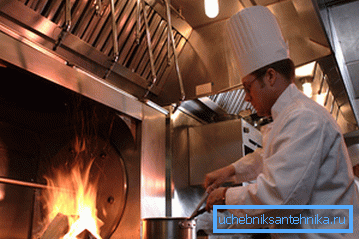

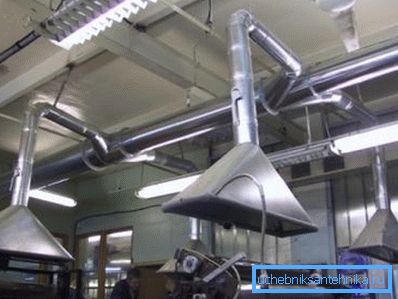

Şemsiye, özellikle demirci dövme, pişirme sobaları, açık ateş sobaları, sıcak banyolar ve benzeri için yerel egzoz için en uygun cihazdır - hava, havalandırma kanalına girdiği kubbenin altında yükselir. Elbette, talimatların gerektirdiği gibi, şemsiyenin mümkün olduğu kadar kaynağa mümkün olduğu kadar yakın yerleştirilmesi gerekir.

Bu şemsiyenin çalışma açıklığındaki akış hızının başlangıç ​​değeri 0.15 ila 1.25 m / s arasında bir değer olarak kabul edilir. Hız, zehirli gazların miktarı ile örtüşen alanın oranı ile doğru orantılıdır - daha fazla gaz ve daha küçük olan kubbe, daha yoğun olan emiş olmalıdır.

Ünitenin kapasitesi (m3 / h) veya egzoz havası hacmi, L = 360abv formülü kullanılarak hesaplanır - burada a ve b sembolleri, çalışma aparatının metre cinsinden çevresi ve bu diyaframdaki hava akışının hızındaki (m / s) sembolüdür.

Kaynak tabloları ve yüzey kaplama tesisatları için ayrı hesaplamalar da gereklidir, çünkü böyle bir yer üzerinde bir egzoz şemsiyesinin asılması imkansızdır (sadece müdahale edecektir), bu nedenle, ihtiyaca bağlı olarak 250 mm ila 350 mm uzunluğa sahip huni şeklinde veya yarık benzeri süpürücüler buraya monte edilir. Böyle durumlarda, L = ko3vI gibi görünen hesaplamalar için başka bir formül kullanılır; burada ko değeri, slot veya huni emiş katsayısıdır (slot - 12, huni - 13.2) ve I sembolü, amper cinsinden kaynak akımını gösterir. A).

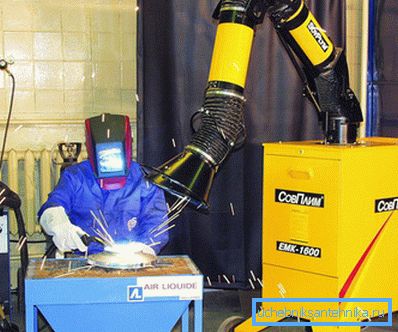

Bir kaynak makinesinin iş yeri için, bu tip bir havalandırma, aynı prensibe göre, örneğin, yan tarafa bağlı bir şemsiyeyle bir boru olabilir, ancak aynı zamanda, gazların emildiği çalışma masasının üzerinde bir ızgara şeklinde de olabilir; karşı taraf. İkinci seçenek, orada çalışan kişi için en uygun olanıdır, çünkü bu durumda, pratik olarak zararlı gazları teneffüs etmemektedir. Hava pompalama ünitesinin kapasitesi (m3 / h), kaynak makinesinin bir saat boyunca kullanabileceği elektrotların sayısı ve bunların içinde herhangi bir zararlı madde bulunması durumunda hesaplanmalıdır.

İlgili makinelere monte edilen taşlama, taşlama ve parlatma disklerinden, bunları kullanırken çok fazla toz yayılır, bu nedenle bu makinelerde egzoz havalandırması işçilerin sağlığını korumak için gereklidir. Çalışma sırasında açığa çıkan aşındırıcı malzemelerin toz ve küçük parçacıklarını temizlemek için, çember, belirli bir kapasitede egzoz fanı olan bir hava kanalına bağlı olan bir mahfaza ile kaplanır. Hava kanalının, toz ve aşındırıcının hareket çizgisine paralel olarak yönlendirilmesi çok önemlidir, yani bu atık, engelsiz olarak ileri yönde dışarı fırlar.

Hava akışının kanaldan ne kadar hızlı geçtiği, koruyucu kapağın ne kadar etkili olacağıdır. Ancak, gövdenin ön kısmına özel bir vizör monte edilirse, toz ve aşındırıcı parçacıkların yükselmesine izin vermezse daha da artar (havalandırma maliyeti, vizörün kurulumundan çok fazla artmayacaktır).

Belli bir havalandırma gücüne olan ihtiyaç (m3 / saat cinsinden kapasite) doğrudan çemberin çapına bağlıdır. Burada, L = 1000DA formülü kullanılır - D'nin değeri dairenin çapıdır ve A'nın değeri, çapına bağlı olarak katsayıdır. Yani, eğer D = 0.25 m ise, o zaman katsayı 2, eğer D = 0.6 m ise, o zaman katsayı 1.8 olacaktır, vb. Bu değerler arasında aritmetik ortalaması bulabilirsiniz.

Sonuç

Evdeki hesaplamaya ihtiyacınız olmayacaktır, ister bir pişirme ocağı üzerindeki bir davlumbaz olsun, isterse işyerinizin üzerindeki bir ev atölyesinde olsun. Hazır mutfaklar mutfaklar için satılıyorsa, lokal havalandırma genellikle atölyede bağımsız olarak monte edilir ve gücü genellikle test ile belirlenir.
