Yüksek katlı bir binanın havalandırması: cihaz özellikleri

Sokaktan temiz hava akışı ve insan atık ürünleri ile kirlenmiş hava kütlelerinin uzaklaştırılması olmadan, herhangi bir binanın işletilmesi mümkün değildir. Aynı zamanda, çok katlı bir binanın dairesindeki havalandırma sistemi, özel ev aletlerinin bağlantı ve servisini etkileyen özel bir kır evinin aynı mühendislik ağından önemli farklılıklara sahiptir. Tüm inceliklerini ve nüanslarını anlamak aşağıdaki talimatlara yardımcı olacaktır.

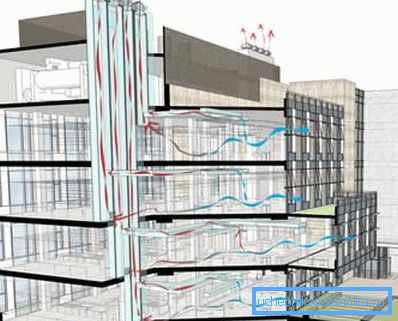

Fotoğrafta - çok katlı bir binanın havalandırma planı

Amaç ve işlevler

Çok katlı binalarda havalandırma cihazı mevcut bina, yangın söndürme ve sıhhi standartlar tarafından sağlanmaktadır. Ana amacı, konutta (yatak odası, oturma odası) ve yardımcı (sıhhi tesisat, mutfak) tesislerinde havadaki zararlı kirliliklerin giderilmesidir.

Dairede ana kirlilik kaynakları şunlardır:

  • Hob;
  • çamaşır makinesi;
  • sıhhi teçhizat (tuvalet, banyo).

Yukarıdaki ekipmanın çalışması sonucunda, hava buharı ve gazları havada birikerek insan vücudunu olumsuz yönde etkiler.

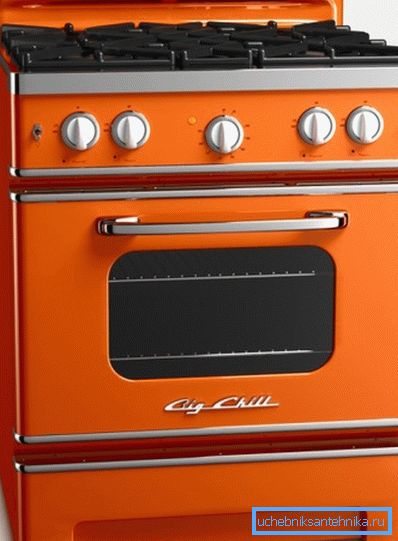

Uygun havalandırma olmayan bir gazlı fırın bir tehlike kaynağıdır.

Yanlış atanan görevleri gerçekleştirmemek veya gerçekleştirmemek, havalandırma aşağıdaki özelliklerle kolayca tanınabilir:

  • pencere camlarında camın buğulanması;
  • duvarlarda yoğunlaşma;
  • oda köşelerinde nemlilik;
  • apartmanda çeşitli yüzeyleri kaplayan küf ve mantar.

Dikkat edin! Bir yerleşim bölgesinde kötü hava değişimi, özellikle bir çocuğun bir dairede yaşadığı durumlarda ciddi sonuçlara yol açabilir. Kalıp ve nem genellikle solunum problemlerinin nedenidir.

Havalandırma şaftının çok katlı bir binada olup olmadığını kontrol edin, kendiniz yapabilirsiniz. 20 x 4 cm boyutlarında bir gazete segmenti almak ve kanalı kaplayan ızgaraya getirmek yeterlidir.

Sac deliğe "yapışmalıdır". Aksi takdirde, havalandırma kanalının onarımı veya temizliği ile ilgilenmeniz gerekir.

Havalandırma arızasının sonucu - küf ve mantar.

tür

Son zamanlarda, artan sayıda insan kentsel apartman komplekslerinde havalandırma sistemlerinin etkinliğinin yetersizliğinden şikayet ediyor. Bunun nedeni, geçen yüzyılda inşa edilen çok katlı bir binadaki havalandırma planının, sokaktan temiz hava girişini engelleyen hermetik pencere yapılarının kurulumunu sağlaması değil.

Ek olarak, egzoz şaftının zayıf performansının nedeni, uzunluğunun (özellikle üst katlarda yer alan daireler için) eksik olması olabilir. Gerçek şu ki, çekiş havasının görünümü için borunun en az iki metre geçmesi gerekir ki bu da evin en üst katında sorun yaratmaktadır.

Bu problemi çözmenin yollarını bilmeden önce, mevcut havalandırma sistemlerinin şemalarını incelemek gerekir.

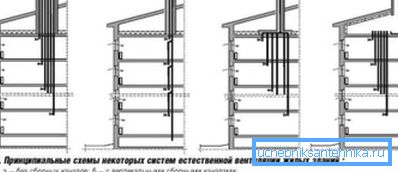

Yüksek katlı ev havalandırma planları

Yani, SNiP'ye göre çok katlı bir binada doğal havalandırma birkaç ana tipte olabilir:

  1. Her dairenin doğrudan çatıya giden bireysel bir egzoz kanalı vardır. Bu tip bir kanal en etkili olanıdır, ancak binaların artan kat sayısı ve apartman sayısının artması nedeniyle yakın zamanda kullanılmamıştır.
  2. Dairelerden geçen egzoz kanalları üst mühendislik seviyesinde çatıya giden yatay bir kanal ile bağlanmıştır.
  3. Tüm ana havalandırma boruları, bir tür havalandırma odasının rolünü oynayan tavan arasında son bulur. Daha sonra egzoz havası özel donanımlı madenlerden dışarı atılır. Bu yöntem modern apartmanların yapımında kullanılır.

Ortak yatay kanal

Çok katlı konut binalarının havalandırması bu tipte tasarlanırsa, daireleri dikey borulara ayıran hava yatay bir kanalda bir akıma bağlanır. Bu durumda, tavana ulaşıldığında hava kütlesi yatay duvara (kutunun kenarına) çarparak prize dönmektedir.

Yöntemin çeşitli dezavantajları vardır:

  1. Yatay bir havalandırma kanalının küçük bir iç kesiti ile, hava basıncının arttığı bir bölüm ortaya çıkar, bunun sonucu olarak aşırı hava kütleleri havalandırma kanalına ve bazen de üst kat dairesine geri akar.
  2. Kutunun çıkış açıklığı çok düşük monte edildiğinde, ters itme denilen oluşabilir. Sonuç olarak, alt katlardan yükselen hava sokağa çıkmaz, ancak üst kattaki oturma odalarına girer.

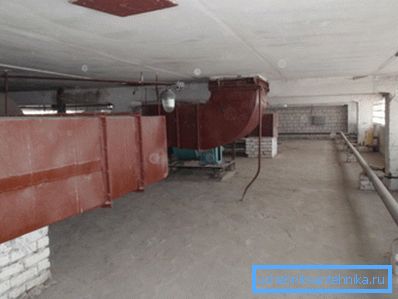

Evin çatı katındaki yatay kanallar

Yukarıda listelenen sorunları düzeltmenin iki yolu vardır:

  1. Teknik kattaki kutuların değiştirilmesi. Yatay havalandırma kanalının boyutunun yaklaşık 2-3 kat arttırılması ve ayrıca hava akışını kesen elemanların içine yerleştirilmesi gerekmektedir. Bu yöntemin dezavantajları, yüksek fiyat ve uzmanları çekme ihtiyacıdır. Ancak, yüksek katlı bir konutta havalandırmayı iyileştirdikten sonra kusursuz çalışacağından% 100 emin olabilirsiniz.
  2. Kirlenmiş havayı dışarıya kaldıran ve ortak kanalı bypass eden tek bir havalandırma kanalının düzenlenmesi.

Dikkat edin! Böyle bir çalışma durumunda, hava kanallarının normal ısı yalıtımına dikkat edin, aksi takdirde teknik odanın sıcaklık ve nem koşulları bozulabilir ve bu da SNiP tarafından yasaklanmıştır.

Tavan arası hava yastığı

Hava akışının organizasyon şeması tüm modern evlerde kullanılır. Eğer tasarım hataları ve yanlışlıkları yapılırsa, üst katların sakinleri havalandırma kanalında gerekli çekişin oluşmadığı gerçeğinden muzdariptirler.

Bunun nedeni, 2 metrelik set yerine havanın yaklaşık 30 cm geçmesidir. Havalandırma mevcut olmakla birlikte, gerekli hava hacmini pompalayamamaktadır. Buna ek olarak, çatı katındaki kapıyı açtığınızda, aşermeyi daha da azaltan bir taslak görünür.

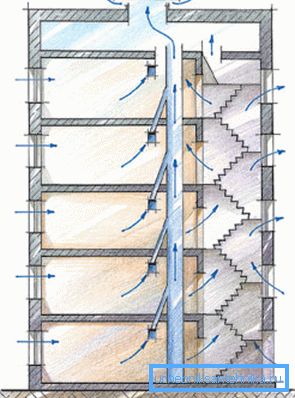

Hava odası ile havalandırma şeması

Sorunu kolayca düzeltin. Sadece üst katta yer alan dairenin münferit havalandırma kanallarını donatmak veya arttırmak, yaklaşık 140 cm uzunluğundaki bir boruyu ulaştırmak için gereklidir, bu da ortak şaft yönünde eğilmelidir, böylece tabandan yükselen hava ek çekiş oluşturur.

Havanın hareketini düzenlemenin yolları

Bir apartmanın havalandırma sistemindeki hava akışı, mühendislerin istediği yönde (fizik kurallarına göre) ve zorla (fanları ve diğer ekipmanları kullanarak) hareket edebilir.

Buna göre, açıklanan mühendislik ağı aşağıdaki türlere ayrılmıştır:

  • doğal - temiz hava, pencerelerden ve havalandırma deliklerinden akar ve havalandırma kanalından çıkarılır (basınç ve sıcaklık farkından dolayı itme oluşur);
  • mekanik - hava kütlelerinin hem giriş hem de çıkarılması, giriş ve çıkış açıklıklarının yanı sıra havalandırma kanalının içine monte edilen fanlar yardımıyla gerçekleştirilir;
  • kombine - bu durumda, başlık zorlanır ve akış doğal bir şekilde.
Havalandırma için elektrikli ekipman kullanılabilir.

Havalandırma onarımı

Düzgün tasarlanmış ve tasarlanmış egzoz havalandırma sistemi, konut sakinlerinden bakım gerektirmez. Bu, binanın işleyişinden sorumlu kuruluşun uzmanları tarafından yapılmalıdır. Tek geçerli eylem, ızgarayı girişini kapatan tozdan temizlemektir.

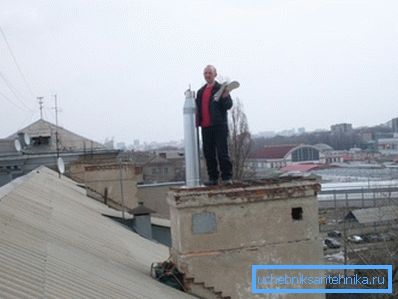

Havalandırma tamiri sadece uzmanlar tarafından yapılmalıdır.

Daireden gelen havanın düzenli olarak kaldırılması ve komşulardan hoş olmayan kokular ve pencerelerde yoğunlaşmanız sizi rahatsız etse de farklı bir konudur. Sonra sorun, hava kütlelerinin yetersiz akışında yatıyor. Sık sık içeri hava girmesine izin vermeyen plastik veya alüminyum pencere blokları takan sakinleri ile karşı karşıya.

Durumun üstesinden gelmek düzenli havalandırmaya yardımcı olur, ancak pencere ve merkezi ısıtma radyatörü arasına monte edilen giriş vanalarını monte etmek daha kabul edilebilir bir seçenektir. Bu durumda dışarıdan esen soğuk hava ısıtılır.

Çeşitli tipte giriş vanaları vardır:

  • mekanik - gelen akımın yoğunluğunu manuel olarak ayarlamanıza izin veren damperler ile donatılmıştır;
  • elektronik - harici sensörlerden (nem ve sıcaklık) alınan bilgilere dayanarak valfi açan ve kapatan özel cihazlara sahiptir.

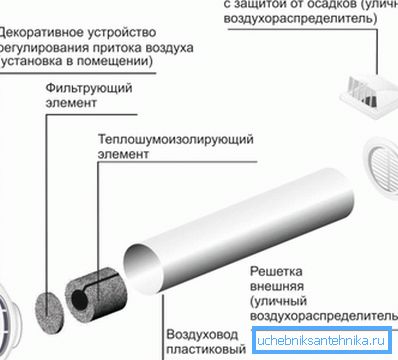

Besleme valfinin şeması

Dikkat edin! Eski evlerde birçok apartman sahibi, klima yardımıyla nem ve hoş olmayan kokularla uğraşmaya çalışıyor. Bu yanlış bir karardır, çünkü bu tür iklim ekipmanı tam teşekküllü bir havalandırma mühendisliği ağının yerini alamaz.

Cebri havalandırma sistemi kurulması

Sorunu çözmenin bu yolu, yukarıda listelenen tüm yöntemlerin istenen sonucu getirmediği durumlarda kullanılır. Hava kanallarının enine kesiti ve ekipmanın gücü ayrı ayrı hesaplandığından, gerekli tüm kurulum işlemlerini bağımsız olarak gerçekleştirmenin imkansız olduğu unutulmamalıdır.

Yalnızca en çok kullanılan sistemlerin ana türlerini düşünün:

  1. Temiz hava ile tek odalı küçük bir daire sağlamanız gerekiyorsa, ucuz olan özel bir tek parça cihaz size yardımcı olacaktır, ancak kendisine atanan görevler ile mükemmel bir iş çıkartabilirsiniz.
  2. Egzoz kanalında itme yeterli olduğunda, giriş cihazlarının kurulumunu sınırlamak mümkündür. Ekipmanın gücü, apartman sakinlerinin sayısına, odaların alanına ve diğer bazı faktörlere bağlıdır.

Fan ile komple bir kural olarak, tüm gerekli unsurlar sağlanır:

  • kafes;
  • havalandırma için hava ısıtıcıları;
  • valfler;
  • filtre elemanları.
  1. Zorla havalandırması (muhtemelen ısı geri kazanımlı) en etkilidir. Ancak kurulumu sadece özel evlerde veya büyük şehirlerde tavsiye edilir.

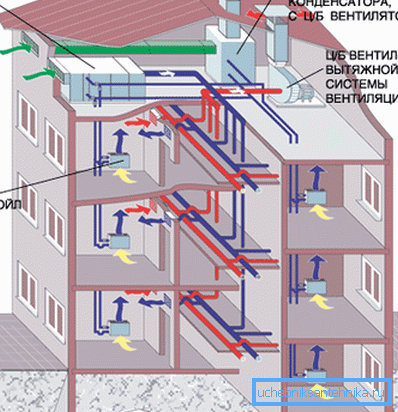

Bir apartmanda tedarik ve egzoz havalandırma cihazının diyagramı

İpucu! Havalandırmanın mümkün olduğunca verimli çalışabilmesi için, her odadaki (yatak odası, çalışma odası, yemek odası vb.) Besleme ve egzoz açıklıklarını, hava kanallarıyla merkezi birime bağlayarak donatılması tavsiye edilir.

Kanalizasyon havalandırması

Apartman binalarının bir özelliği, sadece konut ve konut dışı binalar için değil, aynı zamanda kanalizasyon şebekesi için de havalandırma tesis edilmesi ihtiyacını doğurmaktadır. Aksi halde, hoş olmayan kokular ve sakinlerin sağlığı için tehlikeli olan buhar dairesine girme riski vardır.

9 katın üzerindeki evlerde, kanalizasyon atma sistemini havalandırmak için çeşitli yöntemler kullanılmaktadır:

  1. Doğrudan havalandırma. Bu durumda, tüm kanalizasyonların birleştiği merkezi yükseltici binanın teknik katında görüntülenir ve kapatılmaz. Borunun üst kısmından temiz hava verilir. Dezavantaj, sistemin alt kısmında basınç artışı olması durumunda, su contasının sıkılması tehlikesi vardır.
  2. Paralel havalandırma. Bu tasarımın özellikleri hidrolik kilitlerin emilmesini ve çıkarılmasını önler. Yöntemin özü, paralel, merkezi kanalizasyon yükselticisinin ek, havalandırmaya yerleşmesidir. Özel şekilli parçalar yardımıyla her katta birbirine bağlanırlar.

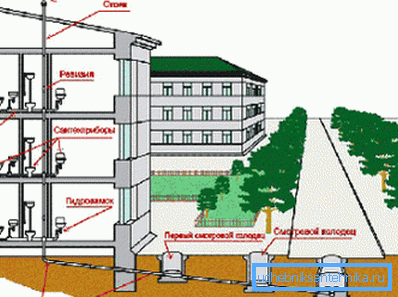

Yüksek katlı binalarda havalandırma kanalizasyon şeması

Sonuç

Bir apartmanın havalandırma sistemi, tasarımı ve onarımı özel bilgi, beceri ve ekipman gerektiren karmaşık bir mühendislik ağıdır. Yanlış bakım, yalnızca evinizi etkilemeyecek, aynı zamanda komşularınız için rahatsızlık yaratabilecek arızalara yol açabilir.

Bu yazıda videodan kentsel yüksek katlı binada havalandırma operasyonu hakkında daha fazla bilgi edineceksiniz.
