Zorlanmış havalandırmayı kendiniz yapın: cihaz özellikleri

Yüksek kaliteli hava değişimi, odada konforlu bir konaklama için ön şarttır, bu nedenle havalandırma sistemi bir ev inşa etme aşamasında gerçekleştirilir. Ancak, örneğin, tasarım aşamasında, verimsiz çalışırsa, hatalar yapıldı mı, yoksa hava kanalları başarısız oldu mu?

Genel bilgi

Besleme tipinin havalandırması çalışma prensibi oldukça basittir - odaya hava akışı bir fan yardımıyla zorla gerçekleştirilir. Bu durumda egzoz, odadaki basıncı artırarak doğal bir şekilde gerçekleştirilir.

Ancak, bu kadar basit olmasına rağmen, zorla havalandırma cihazı, özellikle de ana hat olarak planlandığı takdirde oldukça karmaşık olabilir. Bu durumda sistem, bir evin veya apartmanın tesisindeki tüm hava kütlelerini etkileyen etkili hava değişimi sağlamalıdır.

Ancak, sistem doğru bir şekilde yürütüldüğünde, bir dizi avantajı vardır:

• Odaya sürekli taze hava akışı sağlar.
• Tüm yapı elemanları çevre dostu malzemelerden yapılmıştır.
• Odaya verilen cebri hava filtrelenir.

Kurulumun karmaşıklığı ve ekipman maliyeti, havalandırılması gereken odanın hacmine bağlıdır.

Gerçek şu ki, taze hava iki şekilde sağlanabilir:

• Her odada bulunan hava giriş noktaları yardımı ile ayrı ayrı.

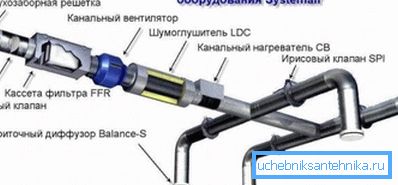

• Hava kanalları yardımıyla tek bir yapıya birleştirilmiştir.

Bir odada hava değişimini arttırmak veya mevcut havalandırmanın verimliliğini arttırmak gerekirse, o zaman bir nokta şeması kullanılabilir. Böyle bir havalandırma kendiniz yapmak kolaydır.

Besleme tipi sistem ana bina olarak planlanıyorsa, örneğin, bir ev inşa ederken, uygulamak çok daha zordur. Üstelik, bir ev ustaının karşılaşabileceği ana zorluk, odanın temiz hava havalandırmasının hesaplanması ve hava kanalları için bir kablolama planının geliştirilmesidir. Bu nedenle, bu iş uzmanları emanet etmek daha iyidir.

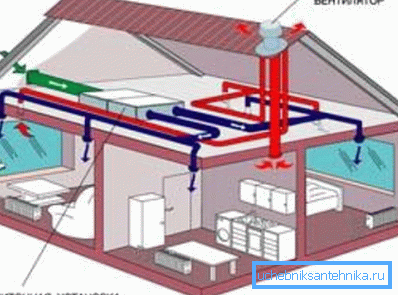

İpucu! En etkili sistem, sadece hava akışı zorlandığında değil, aynı zamanda egzoz havası da zorla havalandırmanın yapılmasıdır. Bu durumda, gelen hava, odanın ısıtılmasında tasarruf sağlayacak bir ısı eşanjörü kullanılarak ısıtılabilir.

Temiz hava havalandırma cihazı

Sistem elemanları

Yine de, giriş havalandırma tasarımını kendiniz yapmaya karar verdiyseniz, ilk olarak hangi unsurlardan oluştuğunu anlamanız gerekir. Bu nedenle, bir evin veya dairenin tüm alanlarında hava değişimi sağlayabilen bir sistem, genellikle aşağıdaki düğümlerden oluşur:

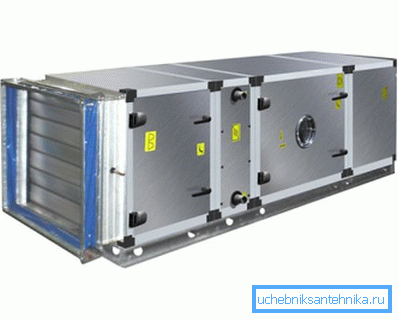

Giriş odaları

Havalandırma sistemi, özel bir giriş bölmesi kullanmak mümkün olduğundan, bireysel elemanlardan monte edilmesine gerek yoktur.

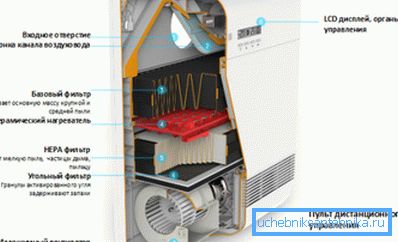

Bu cihazlar bir pakette birleşik ana ağ elemanlarıdır:

• fan;
• Hava ısıtıcı;
• Hava filtresi;
• Otomasyon düğümü.

Böyle bir ünitenin sadece hava kanalı kanallarının girişine ve çıkışına hava kanalları yardımıyla bağlanması gerekir. Bu şekilde, odada verilen parametrelerle hava akışını sağlamanın en kolay yolu.

Bu tasarımın başlıca avantajları arasında şunlar sayılabilir:

• Cihazın kompakt bir boyutu var.
• Havalandırma kurulumu çok zaman ve çaba gerektirmez.
• Isıtılmış havanın varlığı dahil olmak üzere, sistemin birçok çalışma modu.
• Temel parametreler üzerinde kontrol sensörler kullanılarak gerçekleştirilir.

Böyle bir cihazın dezavantajları sadece oldukça yüksek bir fiyattır.

Sistemin tasarımı ve hesaplanması özellikleri

Yukarıda belirtildiği gibi, giriş havalandırmasının kendisinin kurulumu zor değildir, bununla birlikte, sistemin hesaplanması ve tasarımına özel bir dikkat gösterilmelidir. Ayrıca, proje hem yapım aşamasında olan bir ev hem de halihazırda yapılmış olabilir.

Her durumda, şema yapının aşağıdaki teknik özelliklerine bağlı olarak geliştirilmiştir:

• Toplam alanı;
• Her odanın randevuları;
• Gerekli hava değişiminin tahmini parametreleri vb.

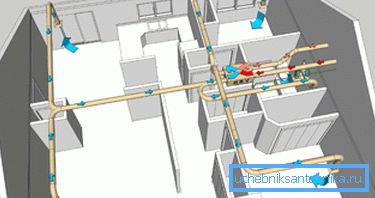

Dikkat edin! Yeni bir ev tasarlarken, zorunlu havalandırma planı, havalandırma ekipmanlarının ve hava kanallarının konumlarının belirlenmesiyle genel bina haberleşme projesine dahil edilmelidir.

Sistemin bir bütün olarak temel parametrelerinin belirlenmesinin yanı sıra sistemin performansından sorumlu olan bireysel unsurlarının gerekli özelliklerinin belirlenmesinde havalandırma hesaplaması azaltılır.

Bu parametreler şunları içerir:

• Genel sistem performansı;
• Fan gücü;
• Şebekede izin verilen gürültü seviyesi ve hava debisi;
• Hava kanalları ve bunların yapıldığı malzeme bölümü;
• Güç ve ısıtıcı tipi.

Havalandırma için tüm hesaplamalar SNiP 2.04.05-91'e göre yapılmalıdır.

Havalandırma tipi montajı

Genellikle, havalandırmanın etkili hava değişimi için yeterli olmadığı durumlarda, sistemin bağımsız bir şekilde kurulmasına duyulan ihtiyaç dairelerde ve evlerde ortaya çıkar. Kural olarak, bu plastik pencerelerin kurulumundan sonra olur.

Hava değişimi olmaması aşağıdaki özelliklerle tanımlanabilir:

• Pencerelerin düzenli sislenmesi meydana gelir;
• İç mekan kokuları devam eder;
• Duvarlarda kalıp var, vb.

Tabii ki, tüm bu işaretler genel havalandırma sistemi bozuksa görünebilir. Bu nedenle, önce hava kanallarında bir itme olup olmadığını kontrol etmeniz gerekir. Bir çekiş varsa, sorun ek ekipman takılarak çözülebilir.

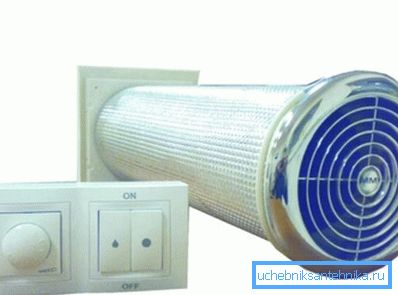

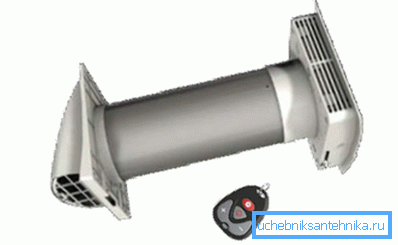

Besleme fanı kurulumu

Yukarıda belirtildiği gibi, havalandırmayı düzenlemenin en kolay yolu, odadaki dış hava giriş noktalarını kurmaktır. Çoğu zaman bu amaçlar için duvara monte edilmiş özel fanlar kullanın.

Örneğin, mutfakta veya başka bir odada, hava değişimini geliştirmeniz gerekiyorsa bu seçenek mükemmeldir. Böyle bir fan, basit olabilir, örn. nemi, sıcaklığı, vb. izlemek için sensörler ile donatılmış, manuel ve otomatik olarak açılıp kapatılabilir.

Cihazın kurulum talimatları aşağıdaki gibidir:

• Öncelikle cihazın bulunduğu yere karar vermelisiniz. Kural olarak, fan bataryalar arasındaki boşluğa kurulur.
• Ardından duvarda gerekli çapta bir delik açılır.
• Ardından, cihaz tüpü deliğe sokulur. Uzunluğu, yatak duvarının kalınlığına karşılık gelmelidir.
• Boru ile duvar arasındaki boşluk doldurulmalıdır.
• Bundan sonra, cihaz kitine dahil olan koruyucu bir ızgara monte edilir.
• Son aşama, iç mekanın kurulmasıdır. İş, imalatçının talimatlarına göre yapılmalıdır.

Böyle bir sistem, ayrı bir odada hava değişimini önemli ölçüde artırabilir, ancak diğer odalarda hava akışını arttırmanız gerekiyorsa, bir fan küçük olacaktır.

Hava kontrol ünitesinin montajı

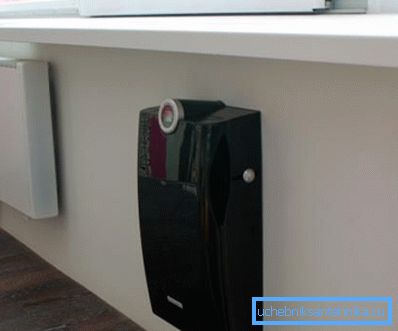

Birkaç odaya hava akışını sağlamak için özel bir çözüm özel bir havalandırma ünitesidir. Ameliyat prensibi yukarıdaki cihaza benzer, ancak güç çok daha yüksektir.

Ayrıca, kurulumun başka avantajları da var:

• Yüksek kaliteli hava temizliği sağlar.
• Hava akışını ısıtarak odada belirli bir sıcaklığı korur.
• Mod kontrolü uzaktan kumandadır.

Bu tür bir giriş havalandırması sistemi, kendi elleriyle, giriş fanı ile aynı prensibe göre monte edilir - tesisatın kendisine bağlı olduğu duvara bir boru-hava kanalı monte edilir. Kural olarak, cihaz duvara sabitlenir.

Daha karmaşık sistemler için, kurulumlarını uzmanlara emanet etmek daha iyidir, bu nedenle küçük hatalar sistem verimsizliğine ve fon israfına yol açabilir.

Sonuç

Tedarik havalandırması, mevcut bir hava değişim sisteminin verimliliğini arttırmanın harika bir yoludur. Dahası, en basit olanı uygulamak, ancak aynı zamanda, uzmanların yardımı olmaksızın, oldukça etkili planlar hiç de zor değildir.

Bu makaledeki videodan, bu konuyla ilgili bazı ek bilgileri öğrenebilirsiniz.
