Alan, hacim ve standart olmayan yalıtım için bimetalik

Konut alanında bimetalik radyatörlerin hesaplanması nedir? Standart olmayan bir tavan yüksekliği olan bir ev veya apartman dairesi ısıtmak için gereken bölümlerin sayısı nasıl hesaplanır? Yazımızda, bunlara ve diğer bazı sorulara cevap bulmaya çalışacağız.

Hesaplamanın aşamaları

Isıtma bimetalik radyatör bölümlerinin hesaplanması iki aşamadan oluşur:

1. Isı kapasitesi ihtiyacının tahmin edilmesi;

Not: Alan tarafından sadece bina standartlarında (standart SNiP'ye karşılık gelen) yalıtım ve standart (2,5 metre) tavan yüksekliği ile hesaplanabilir. Diğer durumlarda, yerleşim planı oldukça karmaşıktır.

1. Termik gücün bölümlerin sayısında yeniden hesaplanması Bir kısma karşılık gelen ısı akısını dikkate alarak.

Bölüme ısı akışı

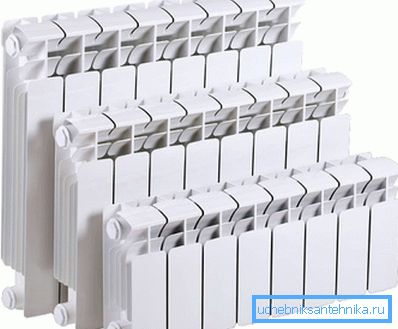

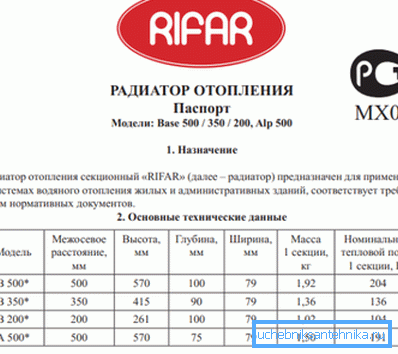

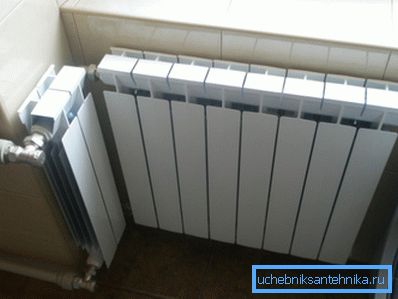

Daha basit bir görevle başlayalım. Bimetalik radyatör bölümünün hesaplanması, referans verilere duyulan ihtiyacı - bir bölüm için ısı akışını ifade eder. İşte farklı ölçülerde ısıtıcılar için tahmini değerleri:

Ancak, bu gibi durumlarda alışılmış olduğu gibi, hile ayrıntıdadır.

• İmalatçılar, 90 ° C'deki soğutma suyu sıcaklığı için ısı akısı değerini, +20 ° C'lik (Dt = 70 C) ısıtılmış bir odada bir sıcaklıkta rapor ederler. Soğutma sıvısının sıcaklığının +55 C'ye düşürülmesinin maliyeti (Dt = 55 C) güç bölümünde iki kat düşüştür;

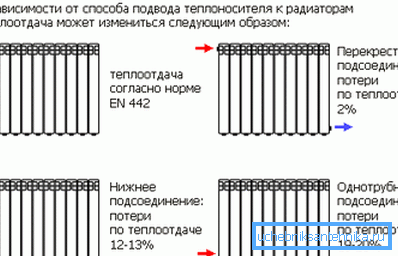

• Radyatörün yanal bağlantısında ve hatırı sayılır uzunluğunda, uç kısımların gücü (10'dan sonra)% 10-40 oranında azalacaktır;
• Tabandan alt tarafa bağlandığında, bölümün gücünün% 10 - 13 oranında düşmesine neden olur, ancak tüm uzunluk boyunca düzgün bir ısıtma sağlar;
• Bataryanın herhangi bir uzunluğundaki çapraz bağlantı, nominal değerin% 2-3 altında ısı transferi sağlar;

• Son bölümleri birkaç yıl boyunca silme, ısı transferini 1,2-1,5 kat azaltacaktır;
• Son olarak, bir niş veya kutuya bir ısıtıcı takılması da ısıtma verimliliği üzerinde zararlı bir etkiye sahip olacaktır.

İpucu: güç hesaplaması en iyi 1.2 güvenlik faktörü ile yapılır. Cihazı, bir konik valf veya termal kafa ile boğmak suretiyle aşırı güç azaltılabilir.

şemaları

Basit alan hesaplama

Bimetalik radyatörlerin alanlarının hesaplanması son derece basittir:

1. Projede 1 m2'lik ısıtılmış alan başına 100 watt termal güç koydu;
2. Ülkenin soğuk ve ılık bölgeleri için düzeltme faktörü kullanılır (Krasnodar Bölgesi için 0.7'den Çukotka ve Yakutia için 2.0'a). Bu nedenle, Habarovsk Bölgesinde 15 metrelik bir oda için (1,6 bölgesel bir katsayı) 15 * 100 * 1.6 = 2400 watt ısı alacaktır. 180 Watt'lık bir kesit gücü ile minimum miktarı 2400/180 = 14 (yuvarlama ile) olacaktır.

Merakla: bimetalik ısıtma radyatörlerini satıcıların veya üreticilerin web sitelerinde hesaplamak için tipik bir hesap makinesi böyle bir hesaplama algoritmasını kullanır. Bina yalıtımı veya tavan yüksekliği gibi ilave faktörler oldukça nadirdir.

Hacimce hesaplama

Dairedeki tavanların önemli bir yüksekliğiyle, ısı ihtiyacının çarpıcı bir şekilde artacağı açıktır: hava hacmi ne kadar yüksekse, sıhhi standartları karşılayan bir sıcaklığa ısıtmak için daha fazla ısı enerjisi gerekir.

Standart olmayan yükseklikteki odalar için, birkaç ek faktör dikkate alınarak, birkaç düzeltilmiş talimat sıklıkla kullanılır:

• Projede 1 m3 hacimde 40 W termal güç atılmıştır;
• Bir apartmanda köşe ve ön daireler için, aşırı katlar için 1.3, bir değişiklik faktörü kullanılır, 1.3;

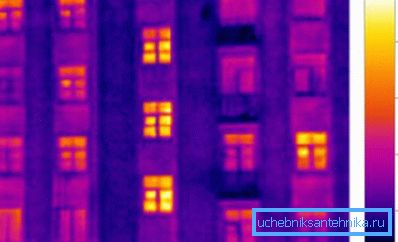

• Her bir pencereye 100 watt daha eklenir;

• Bölgesel katsayı (0.7 - 2.0) da dikkate alınmıştır.

Yalta (Kırım) şehrinde bir apartmanın ortasında yer alan bir pencere ile bir odanın sıcaklığına olan ihtiyacı hesaplamak için kendi ellerimizle yapalım. 4.6 x 5.7 metre ve tavan yüksekliği 4,5 metredir.

1. Odanın hacmi 4.6 * 5.7 * 4.5 = 118 m3 olacaktır.
2. Yalta için bölgesel katsayısı (ortalama Ocak sıcaklığı +4 C) 0.7'dir; Başka düzeltme faktörü yoktur;
3. Isı ihtiyacı (118 * 40 + 100) * 0.7 = 3374 watt olacaktır;
4. Isıtmanın bimetalik radyatörlerinin bölümlerinin sayısının hesaplanması, 180 watt değerindeki 19 gücünün verildiği zaman bize verecektir.

Geri çağırma: ısıtıcının böyle bir uzunluğu ile, alttan tabanına veya çapraz olarak bağlanır.

Standart olmayan ısınma için hacimce hesaplama

Odanın hacmini, sokak ile sıcaklık farkını ve bina yalıtımının integral katsayısını dikkate alan en evrensel şema: Q = V * Dt * k / 860.

Bununla:

• Güç Q kilowatts olsun;

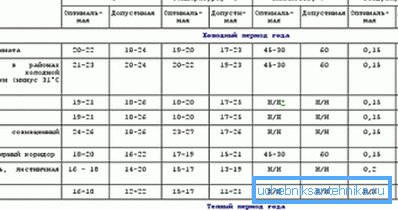

• Dt olarak, ortalama iç sıcaklık (bir konut için - sıcaklık sıhhi norm) ve en düşük kış ayının ortalama minimum miktarı arasındaki fark kullanılır;

• k aşağıdaki tablodan alınmıştır:

Bir kez daha Yalta'daki odamız için ısı ihtiyacını hesaplayalım, ancak birkaç yeni tanıtımla birlikte:

• Bina dıştan yalıtılmamış ve tuğladan yapılmıştır. Duvar kalınlığı - 500 mm. Çift cam;
• +18 ° C'lik bir yerleşim bölgesinde, kış sıcaklığı sıhhi bir norm ile, Yalta'daki ortalama minimum Ocak ayı -3C'dir.

Hesaplamalara devam ediyoruz.

• Daha önce binaların hacmini hesapladık - 118 m3;
• Dt + 18C ve -3C - 21 dereceleri arasındaki farka eşittir;
• Yalıtım katsayısını 1.1'e eşit tutarız;
• Bir bütün olarak hesaplama, Q = 118 * 21 * 1.1 / 860 = 3.16 kW veya 3160/180 = 18 bölümden oluşacaktır.

Sonuç

Gördüğünüz gibi, ısıtma cihazları için uygulanan hesaplama şemaları oldukça çeşitlidir ve sonuç olarak tahminlerde bazı farklılıklar gösterir. Bimetalik radyatörlerin nasıl hesaplanacağı hakkında daha fazla bilgi edinin, bu makaledeki videoya yardım edin. İyi şanslar!
