Alüminyum radyatör 500: tipleri, üretim yöntemleri ve teknik

14-09-2018
Isıtma

Çoğu özel evde, ısıtma sistemi bağımsızdır. Isıtıcılar olarak, en sık kullanılan alüminyum cihazlardır, bu teknik özellikler evde konforlu bir hava sıcaklığını korumayı kolaylaştırır ve bağlantı şeması 500 mm'lik bir merkez mesafesi için tasarlanmıştır.

Aşağıda, bu tür cihazların popülariteye sahip olmasının nedenlerini, özel ev sahiplerinin yanı sıra özellikleri hakkında anlayacağız. Üretim türleri, teknik parametreler ve seçim kuralları hakkında bilgi sahibi olacaksınız.

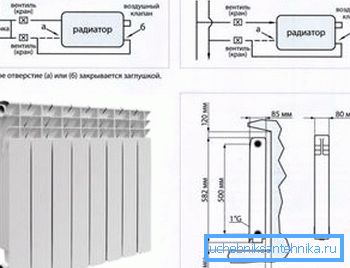

500 mm merkez mesafe ile ürün

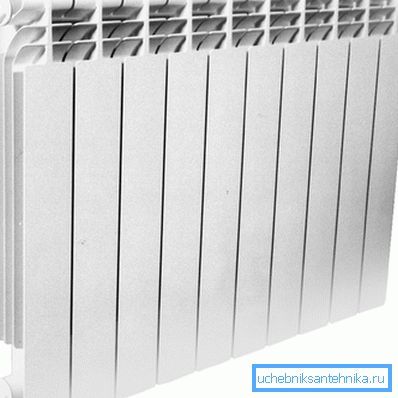

Bimetalik radyatör 500 80 x 80, bir çelik insert ve bir dış alüminyum kabuktan oluşur

Türleri ve üretim yöntemi

Alüminyum oldukça yumuşak bir metal olduğundan, radyatör yapmak için saf formda kullanılmaz. Cihazların mukavemetini sağlamak için alaşım özel silikon katkı maddeleri ile seyreltilir ve elde edilen kütle hem bireysel hem de kollektörlerin üretimi için kullanılır.

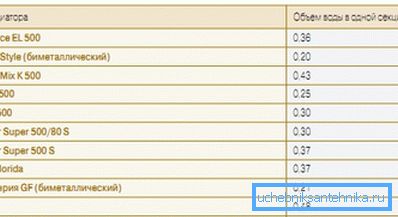

Her modelde 500 mm alüminyum radyatör bölümünün hacmi farklıdır

Çoğu zaman, üretim iki ana yöntem kullanır:

döküm
  1. Bu metodu kullanarak, alüminyum ve silikon karışımı olan bu amaç için silumun kullanıldığı tek tek bölümler dökülür. Alaşımdaki silikon içeriği% 12'yi geçmemekle birlikte, bu ürünlerin gerekli mukavemeti sağlamak için yeterlidir.
  2. Bölümlerin dökümü, çok çeşitli formlardaki ürünlerin elde edilmesini sağlayan yükseltilmiş basınçta gerçekleştirilir.
  3. Talimat, ürünlerin yüksek basınçta kullanılmasına izin verir - 6 ila 16 bar.
  4. Soğutucunun serbest geçişi genişletilmiş kanallar tarafından sağlanır.
  5. Bölümlerin kalın duvarları, cihaza ek güç kazandırır.
sıkma
  1. Bu terim, ekstrüzyon anlamına gelir, tüm parçaların, bir alaşımın bir oluşturma deliğinden zorlanmasıyla yapıldığını varsaymak mantıklıdır.
  2. Bu şekilde, sadece cihazların dikey parçaları yapılır.
  3. Üretim için malzeme, belirli bileşimlerin eklendiği doğrudan alüminyumdur.
  4. Kollektörler aynı yöntemle yapılır, ancak silumun üretiminde kullanılırlar.
  5. Koleksiyoncuya ait tüm detaylar hazır olduğunda, birlikte basılır ve bir araya getirilir.
  6. Bu yöntemin kullanımı sayesinde, düşük maliyetli piller nihai tüketiciye ulaşır. Ancak, daha sonra modernleştirilemezler.

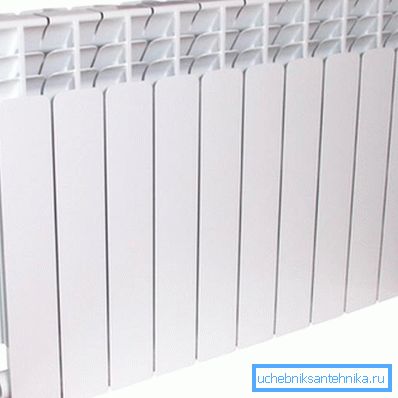

Radyatör 20 x 500 x 500 mm merkez mesafe, 500 mm - cihazın genişliği, 20 bar - basınca dayanıklı

Radyatör 500'ün türünü 80'e göre düşünelim - bu nedir?

  • 500 mm - toplayıcıların merkezleri arasındaki mesafe;
  • 80 mm - bir bölümün genişliği.

Eloksal tipi pil

  1. Bu tip ürünlerin üretim süreci oldukça karmaşıktır.
  2. Bu tür pillerin üretimi için yüksek kaliteli saflaştırılmış alüminyum kullanılmıştır.
  3. Bitmiş radyatörler anodize olur, böylece metalin yapısını değiştirir ve bu da korozyona karşı direncini artırır.
  4. Isı transferini arttırmak için radyatörlerin iç alanı tamamen pürüzsüz hale getirilmiştir. Bu etkiyi elde etmek için radyatörün tüm parçalarının kaplinlerin dışına bağlanmış olmasına izin verir.

Özel metal işleme yöntemi ve iç yapı nedeniyle, bu tür cihazlar 70 bar'a ulaşan aşırı yüklere direnebilir. Bununla birlikte, fiyatları her tüketici için uygun değildir.

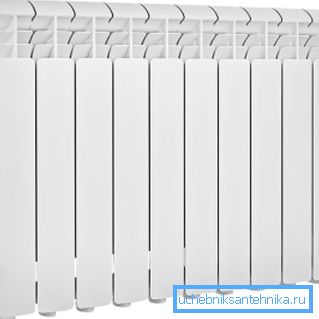

Alüminyum radyatör 500 80 şirketten

Alüminyum radyatörlerin teknik parametreleri

Kollektörler arasındaki mesafe (eksenler)

Radyatör paketlerinde belirtilen isimlerde, daima merkezi mesafeyi gösteren bir şekil vardır. Kural olarak, bu değerler standart ve eşit, hem de 200 mm ve 350 mm ve 500 mm'dir. Bununla birlikte, kolektörler arasındaki mesafenin 200 mm ila 800 mm arasında değiştiği başka radyatörler de mevcuttur.

İpucu: Bir cihazı satın almadan önce, pencere eşiği ile döşeneceği yer arasındaki bölümün yüksekliğini ölçün.

Alüminyum ve bimetalik radyatörlerin 500, herhangi bir yüzeye yakın olarak monte edilmesi tavsiye edilmez. Bu, sıcak hava sirkülasyonunu önemli ölçüde engelleyerek, pil verimliliğinin azalmasına neden olabilir.

İpucu: ısıtma sisteminin radyatörünü kurarken, eşik ve zeminden radyatöre en az 100 mm boş alan kalmasını sağlamanız gerekir. Radyatör duvardan da yaklaşık 30 mm'lik bir alan ayırmalıdır.

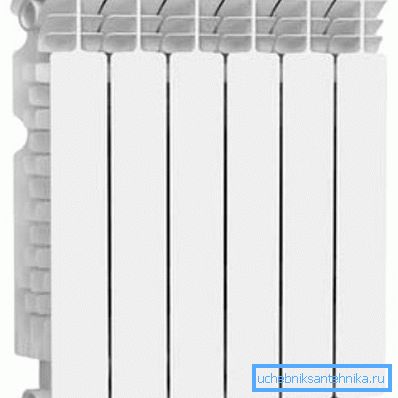

100 mm kesit genişliğine sahip otonom ısıtma sistemleri için 500 - 100 ısıtma için alüminyum radyatörler

Termal parametreler hakkında

Isı transfer radyatörünün önemli bir kısmı radyan ısı transferi veya radyasyonudur. Sıcaklığın geri kalanı hava kütlelerinin konveksiyonu veya karıştırılmasıyla havaya transfer edilir. Isıtma radyatörünün özel yapısı nedeniyle, örn. yivli yüzey, ısı transferi büyük ölçüde geliştirilmiştir.

Isı değişimi

Alüminyum radyatör odayı iki şekilde ısıtır:

  • ısı emisyonu - Ürünün pasaportunda watt olarak belirtilmiştir. Isıtıcı için parametrenin toplam değerini hesaplamak için, alüminyum radyatörün (500) bölümünün gücünü, aküdeki sayılarıyla çarpmanız gerekir;
  • konveksiyon ile.

Yüksek ısı transferi derecesi nedeniyle, radyatörlerin düşük ataleti vardır. Bu, soğutma sıvısını yüksek bir sıcaklığa ısıtmaya ihtiyaç duymadıkları anlamına gelir ve bu da kazanı aşınmaya karşı korur.

ömür

Alüminyum radyatör üreticilerinin neredeyse tamamı, tüketicilerin ürünlerinin 10 ila 20 yıl boyunca sadakatle hizmet edeceğini garanti etmektedir. Daha ünlü üreticiler 5 yıl daha atıyor.

Bununla birlikte, cihaz daha uzun sürebilir. Sadece tüm kusurları ortadan kaldırmak için periyodik olarak denetlemek ve zaman içinde gereklidir. Seçilen modele bağlı olarak, radyatörlerin teknik parametreleri aşağıdaki gibidir:

  • besleme borularının veya eksenlerin merkezleri arasındaki uzunluk - 200 mm, 350 mm ve 500 mm;
  • sistem basıncı - 6-16 bar;
  • 1 bölüme bağlı olarak alüminyum radyatörlerin 500 ısı çıkışı veya gücü - 82 W-212 W;
  • bölüm ağırlığı - 1 kg-1,47 kg;
  • bölüm kapasitesi - 250 ml-460 ml;
  • en yüksek ısıtma derecesi 110 ° C'dir;
  • garanti süresi - 15 yıla kadar.

En ünlü üreticileri

Isıtma için bimetalik radyatörlerin değeri 500 ile 80 arasında değişmekte olup, alüminyumlar sürekli olarak değişmekte olup, bugün en çok talep edilenler şunlardır:

  1. Faral - İtalya'dan Rusya'ya, bu üreticinin biri Faral Green HP ve diğeri Faral Trio HP olmak üzere iki tip radyatör tedarik ediyor. Kolektörler arasındaki mesafe 500 ve 300 mm'dir. Monte edildiğinde, radyatör bölümlerinin sayısı 3 ila 16 arasında değişmektedir. Aynı zamanda, bunlar meme uçları yardımıyla kendi aralarında sabitlenmiştir.
Fotoğrafta - şirketin Faral firmasının ısıtma cihazı
  1. Kalidor - bu piller önceki gibi olduğu gibi İtalya'da üretiliyor, en yeni teknolojilerin kullanımı bu ürünlerin teknik parametrelerini önemli ölçüde geliştirdi. Radyatörler yüksek ısı yayılımına ve korozyon direncine sahiptir. Boya özel bir şekilde uygulanır, bu da ona ekstra güç verir.

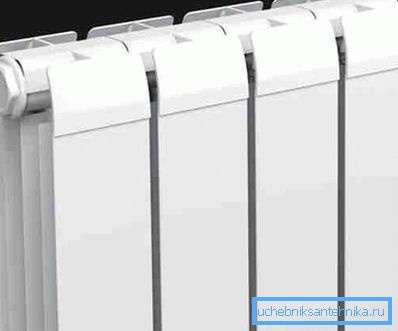

Rovall ekstrüzyon ürünleri üretmektedir.
  1. Rovall - Rusya'da özel bir popülerlik bu üreticinin birkaç modelini satın aldı. Bu, geniş renk seçenekleri ve radyatörlerin tasarımının gücünden kaynaklanmaktadır.

Sonuç

Herhangi bir ısıtıcı kendi teknik parametrelerine sahiptir, bu durumda 500 mm'lik toplayıcıların merkezleri arasında bir mesafe olan bir alüminyum radyatörden bahsediyoruz.

Sektör müşterilere çeşitli boyutlarda ısıtıcılar sunarak, kendi elleriyle mümkün olduğunca rahat bir şekilde ve seçilen yere monte edilebilir. Bu makaledeki video, yukarıdaki konuyla ilgili ek bilgi bulmanızı sağlayacaktır.
