Alüminyum radyatör bölümü: bölümlü akünün teknik

Demir dışı metallerden ısıtma konvektörleri giderek daha popüler hale geliyor. Böyle bir radyatörün ana yapısal elemanını - bir kesit olarak düşünmek ve bir alüminyum radyatörün bir bölümünde ne kadar watt olduğunu, boyutlarının ve diğer özelliklerinin neler olduğunu öğrenmek istiyoruz. Ayrıca, belirli bir odanın ısıtılması için gerekli olan alüminyum radyatörün bölümlerinin sayısını nasıl hesaplayacağınızı da size söyleyeceğiz.

Seksiyonel radyatörün teknik özellikleri

dizayn

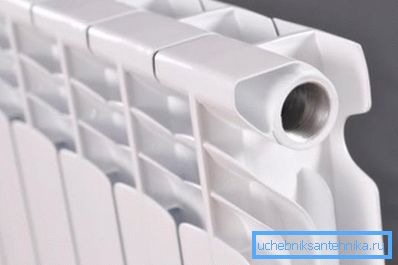

Seksiyonel aküler hemen hemen aynı tasarıma sahiptir. Dikey kanallarla birbirine bağlı iki yatay rezervuar sistemi. Dışarıdaki dikey borularda, konveksiyon akımlarının hareketi için kanallar oluşturan ve termal etkileşim alanını arttıran plaka yüzgeçleri vardır.

Plakalar arasındaki mesafe, konveksiyon akımlarının laminer değil, türbülanslı olması için seçilmiştir. Bu, mahfazanın yüzeyi ile hava etkileşiminin yoğunluğunu arttırır.

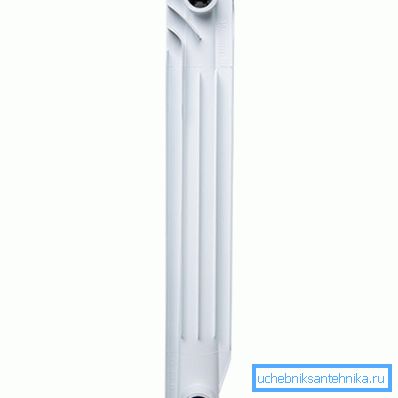

Tasarım eşit parçalara ayrılmıştır. Böyle bir parça bir dikey kanal ve biri diğerinden, diğeri alttan olmak üzere iki kolektör elemanı içerir. Dikey kanallı kolektör elemanı, iki açık deliği diğer benzer toplayıcı delikleriyle birleştirilecek şekilde uyarlanan T şeklinde bir bağlantı oluşturur.

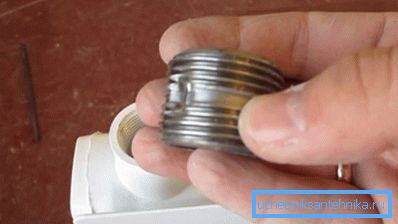

Parçalar, contalı özel bir meme ile bağlanır.

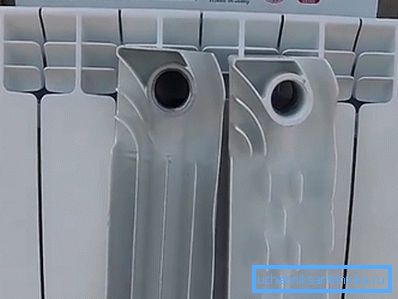

Parça bir kenar ile monte edilmişse, delik bir fiş ile kapatılır veya besleme, geri dönüş veya hava valfini bağlamak için kullanılır.

Benzer tasarıma sahip bir pilin çalışmasını düşünün:

• Parçalar tek bir bataryaya monte edilir, bir delikli besleme borusu deliklerden birine bağlanır, bir atık sıvı çıkış borusu diğerine bağlanır, bir Mayevsky valfı fazla havayı üçüncüye boşaltmak için kullanılır, dördüncü delik bir tıpa ile kapatılır;
• Soğutma sıvısı toplayıcıya girer ve yavaş yavaş tüm cihazı doldurur. Alüminyum, çelikten yaklaşık dört kat daha yüksek bir termal iletkenliğe sahiptir. Bu nedenle, vücut hızla ısınmaya başlar;

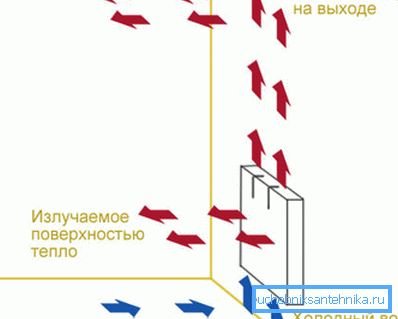

• Konvektörün ısıtılmış yüzeyi termal enerjiyi yayar. Kızılötesi aralıktaki ısı radyasyonu payı, cihazın toplam ısı transferinin yaklaşık% 50-60'ını oluşturur;
• Vücudun yüzeyiyle temas halindeki hava, doğrudan ısı transferinden dolayı ısınmaya başlar. Yer çekimi eylemi altında, ısıtılmış kütleler konvektörün kenarları tarafından oluşturulan kanallardan yukarı doğru hareket etmeye başlar ve yeni soğuk hava bölümleri bataryaya aşağıdan çekilir;
• Cihaz, yerçekimi pompası olarak çalışmaya başlar. Kanallardan geçen hava akımları, vorteks karakterini alır ve bu da karıştırmadan dolayı levhaların ısı transferini arttırır.

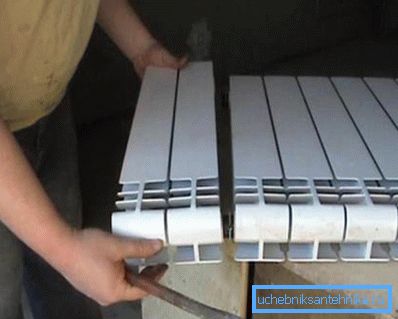

Dikkat edin! Seksiyonel tasarımın ana avantajı, cihazın gücünü ve boyutunu kendi ellerinizle değiştirme yeteneğidir.

Özellikleri ve özellikleri

Herhangi bir ısıtıcının ana teknik özelliği, termal gücüdür. Bu, cihazın zaman birimi başına çevreye ilettiği ısı miktarıdır. Kcal / saat veya watt olarak ölçülür.

Güç, ana faktörlerin dikkate alındığı birçok faktöre bağlıdır:

• cihaz yüzey alanı;
• soğutma suyu sıcaklığı;
• kanal kapasitesi (alüminyum radyatörün bir bölümünde kaç litre);
• termal basınç;
• malzeme ısı iletkenliği;
• konut tasarımı;
• bağlantı yöntemi besleme ve dönüş.

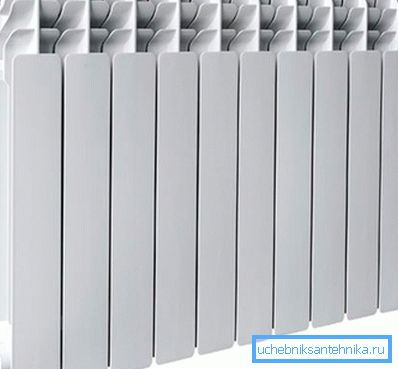

Alüminyum radyatördeki maksimum sayıda bölüm kurulmadığından ve farklı cihazların farklı boyutlara sahip olması nedeniyle, ayrı bir parçanın parametrelerini dikkate almak ve ardından parçalarının her birinin değerlerini ekleyerek pilin özelliklerini belirlemek daha uygundur.

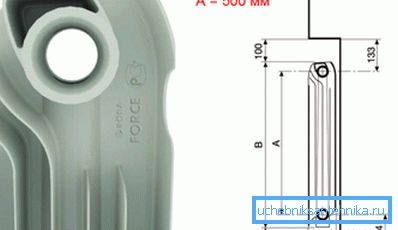

Teknik özellikleri daha ayrıntılı olarak ele alın:

Dikkat edin! Merkezi soğutma suyu besleme sistemlerine bağlantı için, en az 45 atm (maksimum) basma basıncına sahip modeller seçilmelidir. ve en az 16 atm çalışma basıncı.

Bölümlerin sayısını belirleme

Konvektörün bir bölümünün ne kadar ısındığı, bölümlerin sayısını nasıl hesaplayacağınız sorulur. Isı kaybının detaylı ve doğru hesaplanması çok zor olacaktır, ancak talimat basitleştirilmiş formüller kullanmanıza izin verir.

SNiP normlarına göre, bir odanın bir metre karesi 2,4 - 2,8 metre tavan yüksekliğinde ısıtmak için yaklaşık 100 W termal enerji gereklidir. Yani, böyle bir odanın alanını 100 ile çarpacak olursak, gerekli ısıtma kapasitesini elde ederiz.

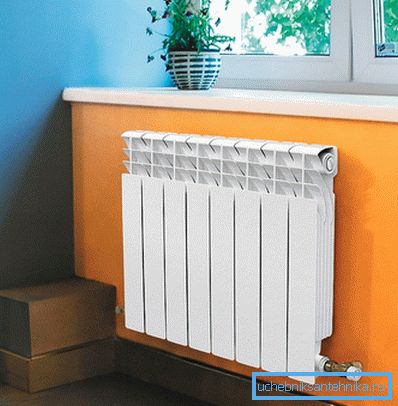

Daha sonra parametreler, tasarım ve kalite açısından uygun bir cihaz bulabilir ve pasaport özelliklerini görebiliriz. Kesitsel güç belirtilecektir.

Daha önce bulunan ısıtma gücünü bölme kapasitesine böldük, sonuç yuvarlanır ve belirli bir oda için gereken bölümlerin sayısını elde ederiz.

Dikkat edin! Burada belirtilen gücün, 100 ° C sıcaklıkta ısı taşıyıcı tedarikinin varsayıldığı, ancak gerçek şartlarda olası olmadığı gerçeği nedeniyle, genellikle aşırı tahmin edildiği belirtilmelidir. Gerçek gücün genellikle 140 - 160 watt aralığında olması gerçeği tarafından yönlendirilmelidir.

Sonuç

Alüminyum ısıtma bataryaları inşaat piyasasında güvenle pozisyon alır. Bu üniteler, seçimlerini, montajını ve kurulumunu basitleştiren kullanışlı bir bölme bölümüne sahiptir. Bu makaledeki videoyu izleyin ve bu konuyla ilgili daha fazla bilgi edinin.
