Alüminyum radyatör hacmi: özellikleri ve güç hesaplama

Şu anda otonom ısıtma için, inşaat piyasası alüminyum da dahil olmak üzere çok sayıda farklı ısıtma cihazı sunmaktadır ve bunların gücü, alüminyum radyatörde ne kadar suyun bulunduğuna, yani kapasiteye bağlıdır.

Tabii ki, bu, ısı transferini etkileyen tek faktör değildir - ısıtıcının konfigürasyonu da burada yer almaktadır, fakat şu anda bölümsel pillerden bahsediyoruz, bunun büyüklüğü (bölüm sayısı) irade ile değiştirilebilir. Bu ısıtıcılar hakkında daha ayrıntılı olarak, metinde aşağıda konuşacağız ve bundan başka, size bu makaledeki videonun tematik bir tanıtımını sunmak istiyoruz.

Alüminyum ısıtıcılar

Teknik özellikler

Dikkat edin! Kaliteli ürünler almak istiyorsanız, satın aldığınızda, ağırlığına dikkat edin. Böylece, talimat, bir bölümün kütlesinin bir kilogramdan daha az olamayacağını ve nipelleri olan on bölümlü bir pilin montajının 11 kg'dan daha az olamayacağını gösterir!

Bir alüminyum radyatörün bir bölümünün hacmi, büyük ölçüde üretim yöntemine bağlıdır ve bu türden iki yöntem vardır - enjeksiyon kalıplama ve ekstruziftir.

• Uzmanlar, daha teknolojik açıdan daha gelişmiş olmak için enjeksiyon yöntemi ile üretim yapmayı düşünürler - tüm kaynaklı bir kesitli bina elde edilmesini sağlar.. Tabii ki bir dikiş var, ancak direnç kaynağı ile gerçekleştiriliyor. Elbette, bu tür ürünlerin fiyatı biraz daha yüksektir.
• Ancak presleme veya ekstrüzyon metodu, birçok elementin çok yüksek bir Al içeriğine (% 98) sahip bir alaşımdan ekstrüde edildiği bir prosestir.. Mekanik olarak bağlanırlar ve yüksek kaliteli yapıştırıcı kullanılır. Ekstrüzyonla elde edilen ürünler korozyona karşı yüksek bir dirence sahiptir ve ana dezavantajı (zayıf nokta) mekanik bağlantı yöntemi olarak adlandırılabilir.

• Aliminyum radyatördeki su hacminin sadece ısıtılması değil, aynı zamanda şekli - nervürlü ve kesitli performans özelliklerini belirlemeye yardımcı olur.. Kaburga, odadaki hava ile mümkün olan en büyük temasa izin verir, bu da hızlı ısıtılmasına katkıda bulunur ve bölümler ısıtılmış odanın hacmine bağlı olarak cihazı gerektiği gibi azaltmanıza ve arttırmanıza olanak tanır.

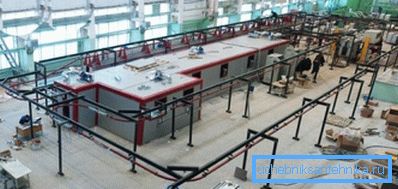

• Ek olarak, korozyon koruması iki kat halinde boyandı.. Boyama çalışmaları genellikle sadece birkaç kişi tarafından sunulan özel üretim hatlarında gerçekleştirilir (yukarıdaki resme bakınız). Bu gibi işlemler iki aşamada gerçekleştirilir - ilk olarak, bir sonraki kaplama için korozyon önleyici koruma ve renk stabilitesi sağlayan ilk katman anaporez ile uygulanır. İkinci tabaka, bitmiş üründe gördüğümüz toz emaye üzerine püskürtüldü.

Tablo: boyutlar, kütle, ısı transferi ve alüminyum radyatör bölümünün hacmi

Güç hesaplamaları yapmak

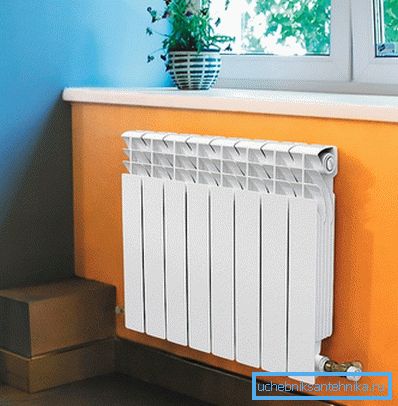

Not. Tüm hesaplamaların gerçeğe uygun olması için, radyatörü kuracağınız yer önemlidir. Yani, bir kural olarak, pencerenin altında yapıyorlar - ısıtıcının sıcak havası yükseliyor, odayı camdan hareket eden soğuk akarsulardan koruyan bir tür ekran yaratıyor.

Yani, bir alüminyum radyatördeki su hacmini hesaplamak için, anlayacağınız gibi, herhangi bir problem oluşturmaz - bunun için, bir bölümün hacmini ve sayılarını bilmek yeterlidir ve sonra bu değerleri bir araya toplayın (tabloya bakınız).

Aynı şekilde, bir bölümün nominal değerini ve sayılarını biliyorsanız pil kapasitesini belirleyebilirsiniz, ancak bu göstergeyi belirli bir boyuttaki bir oda için nasıl hesaplayacağımızı görelim.

Tavanların yüksekliği 2.7 m'yi geçmezse, hesaplamalar kuadratürle gerçekleştirilebilir ve örneğin 4.55.5 m'lik bir alan (S), daha sonra S = 4.5 * 5.5 = 24.75 m2'lik bir odayı kullanırız ve GLOBAL KLASS radyatör, 232 watt'lık bir güç bölümüyle.

Bölüm sayısını hesaplamak için, S * 100 / P formülüne ihtiyacımız var, burada 100 metrekare başına gerekli watt sayısı ve P bir bölümün gücüdür. Böylece, K sayısı = S * 100 / P = 24.75 * 100/232 = 10.66 veya 11 bölüm (burada alüminyum radyatörün bir bölümünde su hacmi 0,54 litre, yani 0, 54 * 11 = 54,54 litre demektir) .

Şimdi aynı ısıtma cihazının ve aynı alanın parametrelerini alalım, ama tavanların yüksekliği 3m, sonra m3 başına hesaplamalar yapmamız gerekecek, burada 41W ısı transferine ihtiyaç var.

Elde ettiğimiz odanın (V) hacmi 4.5 * 5.5 * 3 = 74.25 m3, bu yüzden bir bölümün kapasitesine göre bölüyoruz. Bir adet stokumuz olacak şekilde, K sayısı = V * 41 / P = 74.25 * 41/232 = 13.1 veya 14 bölüm olacak.

Sonuç

Görebildiğiniz gibi, kendi ellerinizle, gerekli radyatör gücünü seçmek için gereken sayıda bölümü kuramaz ve sadece ne kadar su ısıtmanız gerektiğini belirleyebilirsiniz.

Bu tür hesaplamalar tamir veya inşaatta çok önemlidir, çünkü bu sayede odadaki maksimum rahatlığı sağlamakla kalmaz, aynı zamanda gelecekteki giderlerimizi de belirleriz, yani, kısmen aile bütçesini oluştururuz.
