Apartman ve evde ısıtma farklı şekillerde nasıl hesaplanır

04-08-2018
Isıtma

Eğer odadaki ısı enerjisini düzgün bir şekilde dağıtamazsanız, bir kazan aldığınız veya ondan bir boru hattı döşediğinizi farketmez. Radyatörler bundan sorumludur ve bugünkü görevimiz, odanın alanına bağlı olarak batarya bölümlerinin sayısını doğru bir şekilde nasıl hesaplayacağımızı açıklamaktır. Bu yaklaşım sayesinde ekipmanlara fazladan para harcamanıza gerek kalmayacaktır.

Dairede ısıtmanın uygun şekilde hesaplanması, toplam konut bakım maliyetini önemli ölçüde azaltacaktır.

Hesaplama prensibi

Üreticiler bugün yeterli sayıda farklı ısıtma cihazları sunmaktadır, bu yüzden seçim zor olmayacaktır. Ana şey ısıtmanın bir apartman dairesinde veya özel bir evde nasıl hesaplandığının ilkesini anlamaktır.

Piller farklı performans ve güçte olabileceğinden, minimum maliyetle yüksek kaliteli ısıtma elde etmek için önerilerimizi takip etmelisiniz.

Fotoğrafta - bireysel ısıtma muhafazasının düzeni

Isıtma radyatörleri - hangi endüstri sunuyor

Bu ısıtıcı, kazandan gelen odanın atmosferine ısıyı çıkarmak için tasarlanmıştır ve bölümlerden oluşur. Bunu kendiniz kurabilir ya da bunu yapmak için uzmanları davet edebilirsiniz. Üretimi için farklı bir malzeme kullanan çeşitli tipte ekipmanlar bulunmaktadır.

Kurulu otonom sistemli bir apartman dairesinde ısıtma için ödeme hesaplanması, kullanılmış gaz miktarına bağlıdır.

Belirli bir konu üzerinde oturmaya başlamadan önce, her çeşitliliğin aşağıda ele alınacak olan kendine özgü özellikleri olduğunu anlamak gerekir:

Dökme demir Modern radyatörler kompakttır ve yüksek termal güce sahiptirler.
  • kütle nedeniyle büyük ısı kapasitesi;
  • termal atalet (ısıtır ve uzun süre soğur);
  • Soğutucunun kalitesine ve aşırı ısınmasına karşı direnç;
  • Yıllar boyunca test edilmiş uzun servis ömrü.

Dezavantajları değil:

  • büyük ağırlığı nedeniyle cihazın kurulum ve bakım sıkıntısı;
  • güvenilir montaj donanımı ihtiyacı;
  • periyodik boyama gerektirir;
  • İç kanalların kaba yapısı, nihayetinde ısı transferini etkilemeye başlayan tortular için iyi bir "toprak" dır;
  • büyük bir kazan kapasitesine ihtiyaç vardır, aksi takdirde piller odayı daha da kötüleştirecektir;
  • kesişen contaların imhası.
alüminyum Uzmanlar projeksiyonlar ve kenarlar nedeniyle cihazın geniş yüzey alanı ile birlikte yüksek ısı iletkenliği nedeniyle en uygun seçimi düşünürler.
  • düşük kütle;
  • kurulum kolaylığı;
  • yüksek soğutma sıvısı basıncına dayanabilir;
  • cihazın boyutları küçüktür;
  • yüksek ısı transfer katsayısı.

eksileri:

  • Soğutma sıvısının kalitesine duyarlılık;
  • Küçük kaçak akımlar nedeniyle metal korozyonu.

İkinci problem, radyatörün içine, malzemenin su ile temas etmesini engelleyen bir polimer tabakasının uygulanmasıyla çözülür. Akü yoksa, yapısal arızalara neden olmamak için borudaki muslukların kapatılmasını önermiyoruz.

İyi bir seçenek, bir alüminyum ve çelik alaşımından oluşan ısıtma sistemi için bimetal aküdür. Model alüminyumun tüm avantajlarını taşır, ancak boşluğun tehlikeleri ve dezavantajları ortadan kaldırılır. Fiyatlarının daha yüksek olduğuna dikkat edilmelidir.
çelik Herhangi bir kapasiteye sahip bir cihaz seçmeyi mümkün kılan farklı form faktörleri sunulmaktadır: Dezavantajlar nedeniyle:
  • Maksimum çalışma basıncı - 7 bara kadar;
  • ısı taşıyıcı sıcaklığı - 100 ° C'ye kadar;
  • korozyon önleyici koruma yoktur;
  • küçük termal atalet;
  • hidrolik şoklara ve sıcaklık düşüşlerine bağımlılık.

Ekipman, ısıtılmış havanın hareketini harekete geçiren büyük bir ısıtma yüzeyi ile karakterize edilir. Bu nedenle, bu gibi radyatörler daha uygun bir şekilde ısıtma konvektörlerine tip olarak atfedilmektedir.

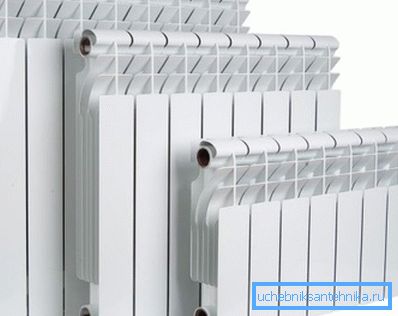

Alüminyum radyatörler, bölüm başına en yüksek kapasiteye sahiptir.

Bölümlerin sayısını hesaplamak için nasıl

İlk aşamada, ısıtıcının gerekli gücünü belirlemede kullanılan ana faktörleri dikkate alıyoruz.

  1. K1 - cam:
    • enerji tasarrufu 3. cam = 0.85;
    • enerji tasarrufu 2 = 1.0;
    • sıradan cam = 1.3.
    1. K2 - ısı yalıtımı:
      • standart beton levha = 1.3;
      • 2 tuğladaki bir duvar = 1.0;
      • 100 mm kalınlığında polistiren köpük ile izole edilmiş beton levha = 0.85.
      1. К3 - duvar alanlarının pencere alanına oranı:% 10 katsayısı 0,8 ise, her 10% 0.1 birim için eklenir.

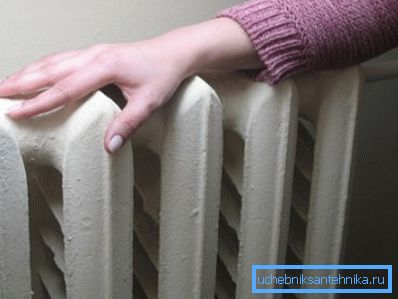

      Dökme demir radyatörler en yüksek ısı kapasitesine ve termal atalete sahiptir.
      1. K4 - binanın dışındaki minimum sıcaklık:
        • - 10 ° C'ye kadar - 0,7;
        • - 15 ° C'ye kadar - 0,9;
        • eğer - 20 ° C = 1.1;
        • - 25 ° C'ye kadar - 1.3.
        1. K5 - tavan yüksekliği: standart 2,5 = katsayısı 1.0 ile; Daha sonra her 0.5 m için 0,5 birim eklemelisiniz. Örneğin, 3 m için 1.05 olacaktır.
        1. K6 - tüm tesisler için toplam ısıtma katsayısı 0.8 birimdir.
        1. K7 - odadaki duvarların sayısı:
          • bir = 1,1;
          • köşede iki daire = 1.2;
          • üç = 1.3;
          • ayrı bir evde 4 = 1.4.

          Radyatörlerin toplam gücünü belirlemek için aşağıdaki formülü kullanmalısınız:

          100 W / m2 x Spom x K1xK2xK3xK4xK5xK6xK7

          Daha büyük ısı transferi için bir radyatörün nereye monte edileceği

          Hesaplama yöntemleri

          Bir dairenin ısıtılmasını hesaplamanın birkaç yolu vardır.

          Bir bölümün kapasitesinin ortalamasını temel alır ve rezervin% 20'sini oluştururlar:

          1. Standart - bölgeye göre değişir. Örneğin, bina kodları, ısıtmaya 1 m2 100 watt güç harcanmasını gerektirir. 30 m2'lik bir taban alanı ve bir bölümün ortalama gücü 150 watt, toplamı şu şekildedir: 30x100 / 160 = 18.75.

          İpucu: tüm değerler yuvarlanır.

          Bizim durumumuzda, odanın 19 bölüme ihtiyacı olacaktır.

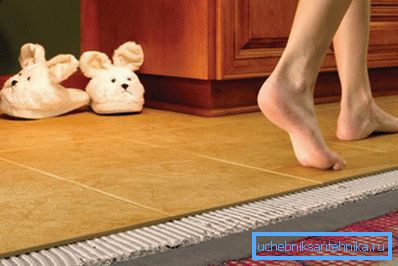

          Ek ısıtma sistemi elektrikli yerden ısıtma, ısıtma sisteminin genel hesaplamasını etkiler
          1. Yaklaşık hesaplama yöntemi, odanın tavanının ve alanın yüksekliğine dayanmaktadır.. Bölüm 1.8 m ısınabilir mi? 2,5 m tavan yüksekliğinde, sonuç şu şekilde olacaktır: 30 / 1.8 = 16.67 veya 17 bölüm. Bu durumda, büyük bir hata var, bu yüzden yöntemi kullanmamanızı tavsiye etmiyoruz.
          2. Başka bir yöntem odanın hacmine dayanmaktadır.. 6 m uzunluğunda ve 5 m genişliğinde bir oda ile 2,5 m tavan yüksekliğinde bir oda alın 5m3 de 200 watt ısıya ihtiyaç vardır. Hesaplama talimatı: 6 mx 5 mx 2.5 m / 5 m3 = her biri 200 watt olan 15 bölüm.

          İpucu: önerilen her bir hesaplama yönteminin bir hatası vardır, bu nedenle pilde 1'den fazla bölüm yüklemenizi öneririz. Odada sıcak bir mikro iklime ihtiyaç duyarsanız, en az 5 eklemeniz gerekir.

          Sonuç

          Makale, apartman dairesinde ısıtmanın nasıl hesaplandığını anlatan yöntemler verdi. Bu nedenle, bir radyatör satın almadan önce, her oda için bu tipteki bölümlerin sayısını belirlemelisiniz. O zaman boşuna para harcamaz ve gerekli olan odada bir mikroiklim yapmazsın.

          Yukarıdaki formüllerin bazı hataları vardır, bu nedenle en az bir bölüm eklemeniz gerekir. Makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
