Atık yağ kazanı kendisi

Birçok araç sahibi (özellikle kamyonlar) atık yağın geri dönüşümü sorunuyla karşı karşıyadır. Maddenin zehirli olması ve çevreyi zehirlemesi nedeniyle madencilikten kurtulmak o kadar da kolay değildir. Ayrıca çevrecilerden gerçek bir ceza alabilirsiniz. Bu gibi atıkları özel ekipmanlarda kullanmak, kendi yararına olacak şekilde kabul edilebilir çıktılardan biridir. Endüstri uzun zamandır atık yağda çalışan kazanlar üretmektedir. Ancak pahalı ve ev ustaları kendi elleriyle atık yağ üzerinde bir su kazanı inşa etmek için yollar arıyorlar.

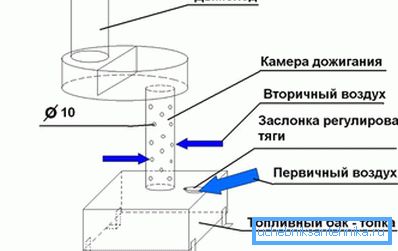

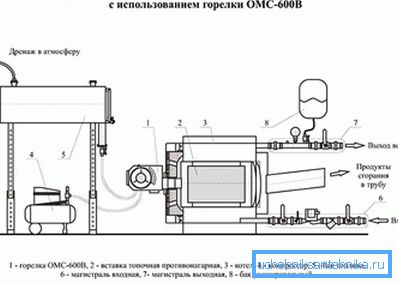

Nasıl çalışır

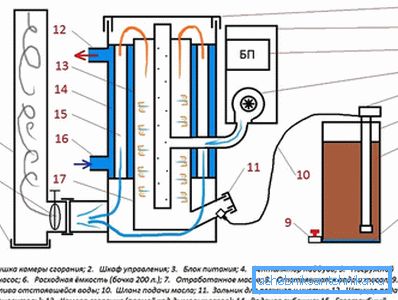

Kazanın algoritması çok basit:

• Özel bir tanktan piroliz kasesine kadar çalışıyor (herhangi bir sentetik veya mineral yağ, bunların bir karışımı, aşırı durumlarda, kerosen).
• Bu tankta madencilik buharlaşmaya (egzoz gazları ve brülör ile ısıtılır) getirilir.
• Yağ buharı, hava ile karıştırıldığı ve brülör tarafından tutuşturulduğu yanma odasına girer. Yanma sırasında, odanın ısıtılması için soğutma suyunu (odanın duvarları boyunca) ısıtabilen büyük miktarda enerji açığa çıkar.
• Yanma israfı (bunlardan azı vardır, ancak bir tane vardır), gazlar için bir havalandırma deliğine sahip olan bacadan çıkarılır. Bu şekilde, ısıtılmış gazlar piroliz odasına girer ve madenciliği ısıtır ve sonra dışarı çıkarılır.

Baca montaj vanasının üst kısmındaki yanma yağının yoğunluğunu düzenlemek için.

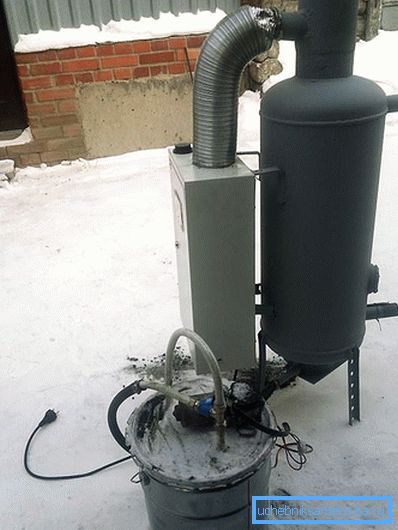

Araçlar ve materyaller

Atık yağ kullanan bir su kaynatıcısını bağımsız olarak monte etmek için montaj çizimlerine sahip olmalısınız. Bu dokümantasyon hatalardan kaçınmanıza ve uygulanabilir bir tasarım yapmanıza yardımcı olacaktır. Ama aletlerle başlamalısın. İş için ihtiyacınız olacak:

• kaynak makinesi (invertör);
• "Bulgar" ve metal kesmek için bir dizi kesme tekerleği;
• elektrikli matkap;
• bir dizi anahtar (gerektiğinde ayarlanabilir, gaz vb.);
• çekiç ve diğer sıhhi tesisat araçları.

Bir sonraki adım, kazanın montajı için bileşenlerin seçilmesidir. Çizime dayanarak, ev yapımı bir kazanın yapımı aşağıdaki unsurlardan oluşur:

• bir membran ile genleşme tankı;
• kazan ve yağ buharı yanma odası için muhafazalar;
• yağa batırma durumunda çalışabilen bir santrifüj pompası (piroliz odasına yağ besler);
• basınç altında, ikincil yanma odasına hava tedarik eden bir kompresör;
• Soğutucunun zorunlu hareketi için sirkülasyon pompası;
• kapı vanası ve gaz çıkışı ile baca;
• brülör;
• ısıtma sistemine bağlantı için bağlantı elemanları ve borular.

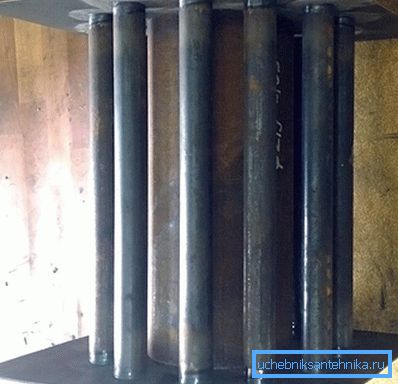

Brülör kendiniz de yapılabilir.

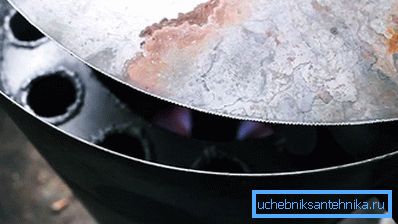

Kazan montaj

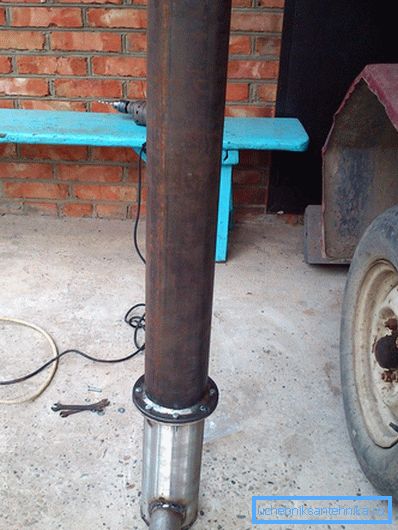

Kazan gövdesinin tasarımı farklı çaplarda iki borudan oluşur. Aralarındaki boşluk 3-4 cm olmalıdır (su ile doldurmak için). Dış muhafazanın iki çıkışı vardır (besleme / geri dönüş). İkinci boru içinde yağ buharının yanma odası monte edilir. Hiçbir durumda su, yağın yakıldığı bölüme girmemelidir. Yağ kabı, kazanın yanına yerleştirilmiştir. Basınç altında, piroliz odasına yakıt veren bir pompa içine daldırılır.

Boru hattındaki petrol akışını durdurmak için vana monte edilir.

Yapının alt kısmında bir yağ tankı monte edilir. Üst kısmı, yanma odasına gaz buharlarının salınması için açıklıklara sahiptir ve altta haznenin kolay temizlenmesi için bir kapı bulunmaktadır. Kapıdan mum yakıcı elektrik kontaklarına yol açabilirsiniz. Sıvı yağ deposunda, ilk ateşleme gerçekleşir ve ayrıca buji gibi çalışır.

Sekonder yanma odasına bir hava kanalı (bir hava-yağ karışımı oluşturma) için bir bağlantı kesilir.

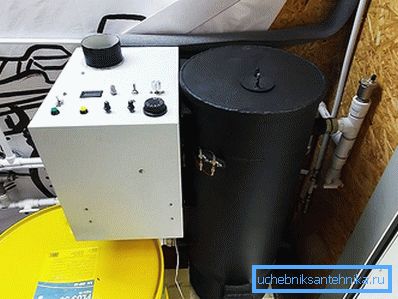

Sekonder yanma odasının üst kısmında, bir kapak valfı ve bir gaz çıkış borusu bulunan bir baca monte edilir, bu da kaseye yağ ile gider ve egzoz gazlarıyla ısıtılır. Dönüş suyu hattında sirkülasyon pompasını takın. Sahada bir genleşme tankı ve güvenlik otomatikleri monte edilir.

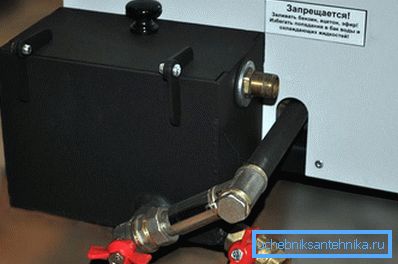

İşe başlamak

Başlamadan önce, tüm kaynakların sızdırmazlığını kontrol edin, kapları yağ ve su ile doldurun. Yağ 1 cm'lik bir tabakaya dökülmeli, su ve döküntü olmamalıdır. 100 ml kerosen eklenirse yağ daha hızlı yanar. Kazan, bir çıngırak sıvısına batırılmış bir fitil ile ateşe verilir, yakıtın tutuşmasından sonra, tankın dibine indirilir. Ardından hava kaynağını açın. Kaynadıktan sonra yağ buharlaşır ve ısıtmaya başlar.

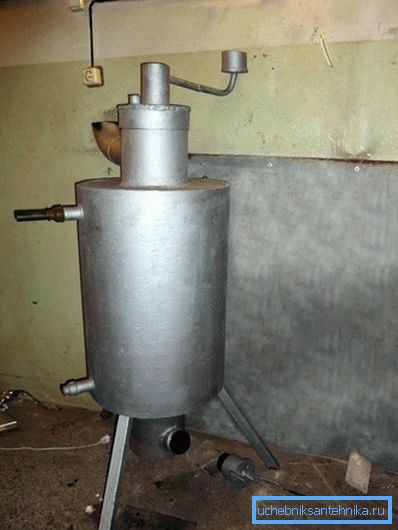

Güçlü ve zayıf yönleri

Ekipmanın olumlu özellikleri şunları içerir:

1. Evrensellik ve yakıtın ucuzluğu (farklı yağlar iş için uygundur).
2. Çevreye duyarlılık - bir çift yağ yakmak neredeyse tamamen yanar, atmosfere emisyonlar ihmal edilebilir.
3. Daha fazla ısı dağılımı. Zorla havalandırma veya sirkülasyon kullanıldığında, odanın ısıtma oranı birkaç kez artar.
4. Montaj kolaylığı için tasarım ve düşük maliyetli bileşenlerin sadeliği. Maliyetler, kazanın ilk yıl boyunca geri ödenecektir.

Ekipmanın dezavantajları:

1. Yağ açık ateşte ısıtıldığı için, kazanın kurulu olduğu yerde büyük miktarda oksijen yanar. Güvenlik için bu odayı havaya uçurmaya dikkat etmelisiniz.
2. Filtrelerin satın alınmasının maliyetini gerektirecektir, çünkü Atık yağ, brülörü hızlıca kirleten talaş ve diğer katı parçacıkları içerebilir.
3. Petrolün savunması gerekiyor ve sadece filtrelerden geçiyor.
4. Petrol beslemesini durdurduktan sonra, kazan bir süre sonra söner, çünkü birincil yanma odasındaki yakıt yanana kadar çalışması durmaz.
5. Atık yağ kazanları, hoş olmayan koku ve odadaki karbon monoksit olasılığı nedeniyle konutlarda kullanılmamalıdır.

Hizmet odalarının, garajların, depoların vb. Isıtılmasını organize etmeniz gerekiyorsa, atık yağ içeren bir su kazanı oldukça ekonomik ve karlı bir seçenektir. Ayrıca, kazan dairesini ayrı bir kazan dairesine monte ederek yaşam alanlarını ısıtabilirsiniz.

video

Video, atık yağ kazanının ne olduğunu gösterir:

çizimler

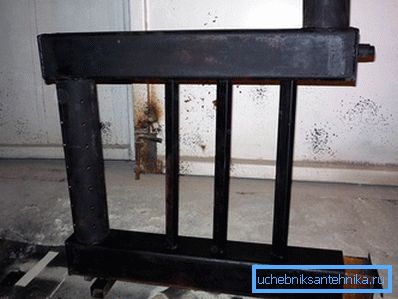

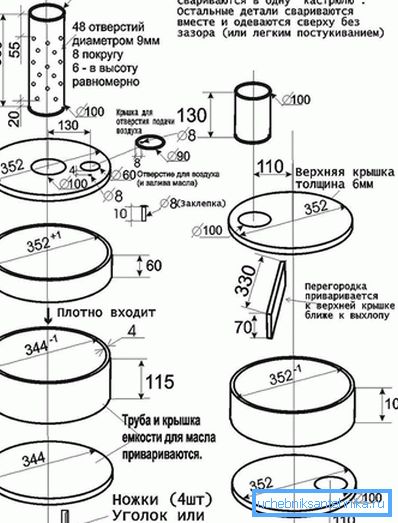

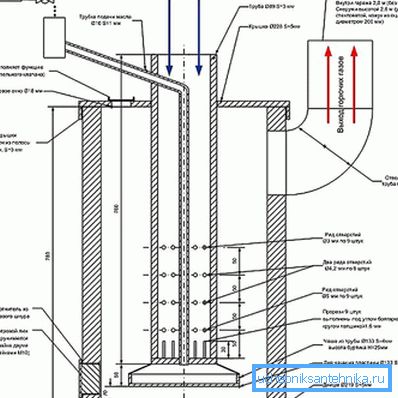

Çizimler test etmek için kazanların ve fırınların nasıl yapıldığını göstermektedir:
