Bimetal radyatörler. teknik özellikler hesaplama, montaj,

Bimetalik radyatörler nelerdir ve nasıl düzenlenmiştir? Onların seçimi ne zaman haklıdır? Cihazın bağlanması ne olmalı? Bu pili hangi borular bağlayacak? Hadi anlamayalım.

Nedir o

Yani bimetalik bir radyatör: nedir bu? Herhangi bir ısıtma cihazının ana özelliği, ısı transferi, odanın içindeki soğutucudan havaya transfer edebilen ısı miktarıdır.

Isı transferi iki faktörle belirlenir:

1. Radyatör yüzey sıcaklığı;
2. Alanı.

Isı değişim yüzey alanını arttırmak iki şekilde mümkündür:

1. Bölümün iç hacmini artırarak. Burada bir dizi sınırlayıcı faktör vardır - bölümün ağırlığı (ve buna bağlı olarak bağlantı elemanları üzerindeki yük) ve radyatörün boyutları;
2. Gelişmiş yüzgeçlerin oluşumu nedeniyle.

Ancak, aletin geniş bir yüzeye sahip olduğu yüksek ısı geçişi için ana koşul, yapıldığı metalin yüksek ısı iletkenliğidir. Aksi takdirde, soğuk kaburgalar sadece bölümlerin iç kanallarından ısıyı çıkarmayacaktır.

Isıtma cihazlarının seri üretiminde, nispeten ucuz üç metal - çelik, dökme demir ve alüminyum - uzun zamandır yaygın olarak kullanılmaktadır. Alüminyumun ısı iletkenliği, ilk iki metalinkinden dört kat daha fazladır:

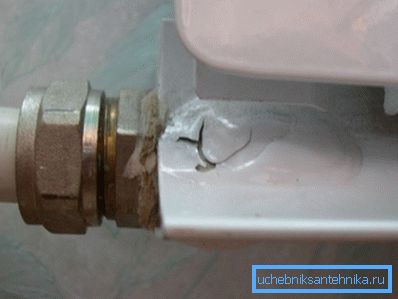

Seçimin belli olduğu görülecektir: alüminyumun yüksek ısı iletkenliği, en yüksek ısı transferine sahip kompakt ve hafif bir cihaz oluşturmanıza olanak tanır. Ve bu doğrudur, fakat sorun şu ki, metalin düşük mekanik dayanımı, merkezi ısıtma kennellerinde kullanımını sınırlandırmaktadır.

Bunun nedeni su darbesi olasılığının yüksek olmasıdır. Valfi veya valfi aniden kapatmak gerekir - ve pratik olarak sıkıştırılamaz suyun ataleti, bir şok dalgası yaratacak, önündeki basınç, 16'dan fazla olmayan alüminyum pillerin gücü ile 20-25 kgf / cm'ye ulaşacaktır.

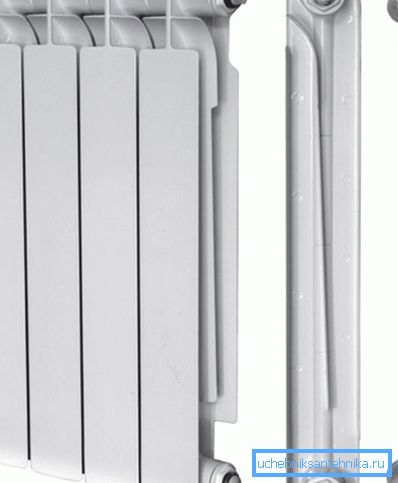

Peki alüminyum ısı yayılımı ve çelik boru mukavemeti olan bimetal bir radyatör nedir? Korozyona dayanıklı çeliğin sadece bir çekirdeğidir, yüzeyinde alüminyum yüzgeçler döküm ile oluşturulur. Farklı özelliklere sahip iki metalin kullanılması, her birinin zayıf noktalarından kurtulmanızı sağlayarak, CO sistemleri için ideal bir tasarım oluşturur.

Teknik özellikler

Bimetalik bölümün mukavemet ve ısı transferi (ve tabii ki fiyat) çeşitli faktörlere bağlıdır:

• Çekirdeğin şekli ve büyüklüğü. Sadece bölümün dikey kanallarını güçlendirebilir veya hidrostatik basınca çok daha fazla direnç kazandıracak, dikey kanalları toplayıcılarla birleştirecektir;
• Çekirdek metal kalınlığı. Bölüm gücü buna bağlı;
• Yüzgeçlerin alanı ve kalınlığı;

Not: Sabit bir yüzey alanı ile kaburga kalın, daha fazla ısı, daha düzgün yüzey ısıtma.

• Bölümler arasında meme bağlantılarının varlığı veya yokluğu. İplik, çelik bile olsa, cihazın zayıf noktası olacaktır.

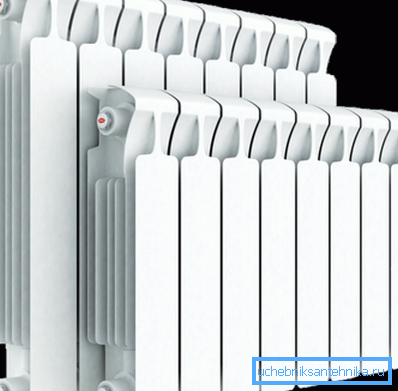

Örnek olarak, sınıfındaki en iyi cihazlardan birinin özelliklerini - yerli Rifar Monolith'i sunuyoruz.

Meraklı: yerli üreticiler GOST 31311-2005'e göre bimetalik radyatörler üretiyorlar. Bununla birlikte, bimetalik aletler için yasal gereklilikler yoktur; Sadece izin verilen minimum 6 kgf / cm2 çalışma basıncı belirtilmiştir.

Isıtma bimetalik radyatörlerin minimum servis ömrü 25 yıl olarak tahmin edilmektedir.

tesisat

hesaplama

Böylece seçim kararı aldık. Dairenizin parametrelerinde bimetalik ısıtma radyatörleri nasıl hesaplanır?

Standart (2,5 - 2.7 metre) tavan yüksekliği ile en basit hesaplama şemasını kullanabilirsiniz:

• Metrekare başına 100 watt ısı alınır;
• İklimsel bölgeye bağlı olarak 0,7 (Kırım) ila 2,0 (Yakutia) arasında bir katsayı kullanılır;

• Isı transfer bölümü ortalama 180 watt olarak tahmin edilmektedir.

Yani, Moskova bölgesi için, 1.2 bölgesel katsayısını kullanabilirsiniz; 25 metrelik bir oda için, 25 * 100 * 1.2 = 3000 watt ısı gereklidir, bu da 3000/180 = 17 (yuvarlatılmış) bölüme karşılık gelir.

dağ

Duvara bimetalik radyatör nasıl asılır?

• Normalde, plastik dübellere vidalanan sabitleme için iğne braketleri kullanılır;
• Bunun yerine, daha küçük çaplı önceden delinmiş deliklere dövülmüş, 10-12 mm çaplı düz çelik takviye parçaları kullanabilirsiniz.

bağlayıcı

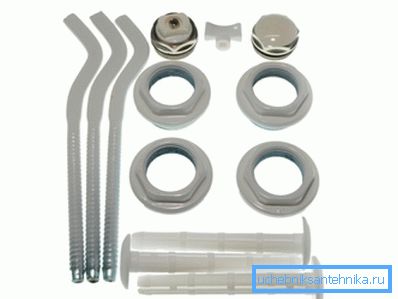

Bimetalik radyatörler için hangi aksesuarlar el ile kurulurken gerekli olacak?

1. Radyatör tapaları seti (4 adet, dış dişli DU25). Burç tıkaçlarının iç dişlerinin çapı, cihazın bölüm sayısı ile belirlenir: 10'dan daha az olduğunda, DN15 nominal çapına sahip olan astar yeterlidir;
2. Trafik sıkışmalarına bağlanmak için gaz kelebeği veya termal kafa ve küresel vana. Gaz kelebeği ısı transfer cihazını elle, termal kafa - odadaki havanın sıcaklığına bağlı olarak otomatik olarak ayarlamanıza izin verir;
3. Dairenin yükselticisinin üst kısmında, radyatörün hava tahliyesi için bir Mayevsky vinci ile donatılması gerekecektir.

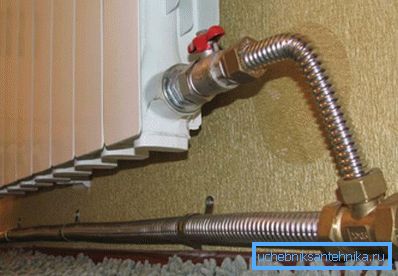

Bağlantı için hangi borular kullanılıyor? Tercihen - oluklu paslanmaz.

Bu talimatın sebebi nedir?

• Yüksek gerilme mukavemetine sahiptirler;

Önemli: Plastik veya metal-plastik borular her zaman zayıf bağlantı olacaktır: Eğer borular 20 seviyesinde patladıysa, bir radyatörde 40 çekici pik basıncına dayanabilecek nokta nedir?

• Minimum yarıçap ile bükülürler ve hassas uyum boyutları gerektirmezler;
• Bir çift ayarlanabilir anahtar kullanarak sıkıştırma parçaları ile monte edilirler.

Yapı İpuçları

Radyatör tapaları, bimetalik radyatörü ek bölümler ile oluşturmak için kullanılanlarla aynı olan paronitik veya silikon contalarla kapatılır.

Diğer bağlantılar, diş macunu Tangit Unilok veya boya ile keten ile geri sarılır.

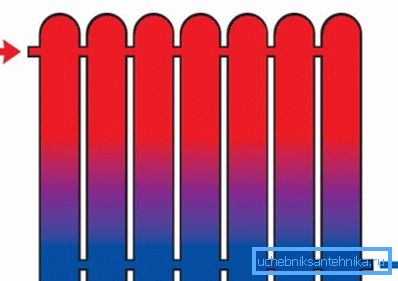

Büyük bir radyatör uzunluğu (10 bölüm) ile, bir yan bağlantı yerine köşegen bir bağlantı kullanın. O zaman, bimetalik radyatörlerin neden kendi uzunlukları boyunca ısındıklarını tahmin etmek zorunda değilsiniz: yanal bağlantılar ile, soğutucu madde yalnızca astarın ilk bölümleri boyunca dolaşır.

Isı taşıyıcı seçimi

Bir otonom ısıtma devresinde kullanıldığında bu nadir durumlarda bimetalik radyatörleri nasıl doldururuz?

Çoğu durumda, sıradan su soğutucu olarak kullanılır. Bimetalik bölümlerin çekirdeklerinin korozyona karşı yeterince dirençli olmasının yanı sıra, devre su ile doldurulduğunda, atmosferik oksijen ile teması tamamen dışlanır. Bu arada, oksijensiz bir ortamda, pas görünümü imkansızdır.

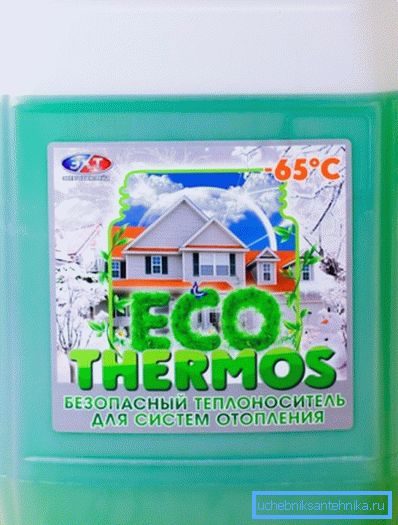

Isıtma devresinin düşük sıcaklıklarda durdurulması mümkün olduğu durumlarda, bimetalik radyatörlerin dondurucu olmayan ısı transfer akışkanları ile doldurulması için pratik yapılır:

• Propilen glikolün sulu çözeltisi;

• donma önleyici;
• Trafo yağı.

Sonuç

Sonuç olarak, bir kez daha hatırlıyoruz: bimetalik piller, merkezi ısıtma sistemlerinde en iyi seçim olacaktır. Bu makaledeki video, okuyucunun bu cihazların kurulum özellikleri ve özellikleri hakkında daha fazla bilgi edinmesine yardımcı olacaktır. İyi şanslar!
