Bimetalik ısıtma radyatörleri nasıl seçilir: teknik

Vakaların büyük çoğunluğunda, mevcut alan ısıtma sistemlerini yeni ve modernize ederken, güncel olmayan dökme demir ısıtma elemanları kullanılmaz, ancak yeni olanlar çelik ve alüminyumdan yapılır. Daha güzel, yeterince güçlü ve mükemmel bir ısı transfer katsayısına sahiptirler. Ancak, satın almada hayal kırıklığına uğramamak için bimetalik ısıtma radyatörünün nasıl seçileceğini bilmek çok önemlidir. Aşağıdaki talimatlar size bu konuda yardımcı olacaktır.

Isı kaynaklarının seçimi

Teknik özellikler

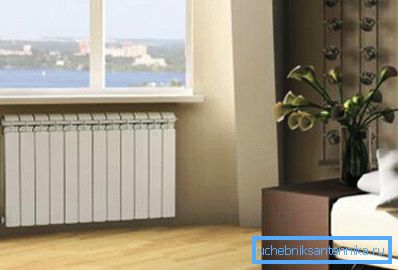

Bir odayı ısıtmanın en verimli ve ucuz yolunun, bir kazan tarafından ısıtılan soğutucu akışkanların dolaştığı ısıtma radyatörlerini kurması sır değildir. Sistemin ana elemanlarının doğrudan odaya yerleştirildiği ve kural olarak herhangi bir dekoratif panel tarafından gizlenmediği düşünüldüğünde, belirleyici faktörler sadece ısı emisyonu, ağırlık ve fiyat değil, aynı zamanda estetik bir görünümdür.

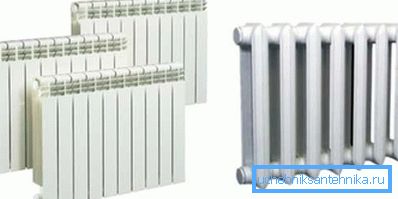

Bimetalik, dökme demir, alüminyum veya diğer ısıtma radyatörlerini seçmeden önce göz önünde bulundurulması gereken parametreler üzerinde daha ayrıntılı olarak durulalım.

Dikkat edin! Bu makalede özellikle dikkat çeken ilk tip ısıtma panellerinin ilk ismine dikkat çekildiğinden, ileriye baktığımızda, bugün benzer ürünler arasında tartışmasız lider olduklarını belirtmek gerekir. Çelik ve alüminyum ürünlerinin avantajlarını uyumlu bir şekilde birleştirir ve dezavantajlarının çoğu yoktur.

Bimetalik pillerin başlıca avantajları şunlardır:

1. Artan gücü. Isıtma ağını kurmak için kullanılan herhangi bir ekipman, sirküle eden soğutma sıvısı tarafından üretilen iç basınca dayanmalıdır. Özel tasarımından dolayı, çelik çekirdekli alüminyum modelleri 20 ila 35 atmosfer arasında dayanabilir. Radyatördeki akışkanın gerçek basıncının nadiren 15 atmosferi aşmasına rağmen, çelik çerçevenin yüksek mukavemeti su darbesine karşı mükemmel direnç sağlar. Ve bu merkezi ısıtma ağlarına bağlanırken çok önemlidir.
2. Uzun hizmet ömrü. Çeliklerin artan mukavemeti, kurulum ve işletim kurallarına uymakla birlikte, açıklanan radyatörlerin 20 yıl veya daha uzun süre dayanabilmesine katkıda bulunur. Ek olarak, sadece çekirdekler korozyona neden olan suyla temas eder ve bu da ısıtma panellerinin sorunsuz çalışma süresini uzatır.

1. İç boru hattının küçük çapı. Alüminyum ısı eşanjörünün içinde çalışan çelik borular küçük bir kesite sahiptir. Bu sayede bireysel ısıtma sistemlerini kendi içlerinde dolaşan daha az su ile tasarlamanıza ve üretmenize olanak tanır, ki bu da ekonomiyi doğrudan etkiler.
2. Hafif atalet. Alüminyum ısı eşanjörlerinin kullanımı sayesinde, kazanın açılması ve radyatörün çalışma sıcaklığına ısıtılması arasındaki boşluğu minimuma indirir. Buna ek olarak, bu tür sistemler termostatlardan gelen komutlara çok hassas bir şekilde cevap verir, bu da odanın en rahat koşullarını yaratmayı mümkün kılar.
3. Yüksek ısı transferi. Radyatörlerin bimetalik modellerini satın alarak, soğutucunun hemen hemen tüm ısı enerjisinin odanın ısıtılmasında kullanılacağından emin olabilirsiniz. Tek bir watt enerji boşa harcanmaz. Söz konusu piller, düşük kaliteli soğutma sıvısı ile doldurulmuş yüksek basınçlı ısıtma devrelerinde kullanılmak üzere özel olarak geliştirilmiştir. Sadece hidrolik değil, aynı zamanda şok da dahil olmak üzere mekanik etkilere karşı mükemmel dayanıklıdırlar.

Aluminyum ile temas halinde olmadığından, ısıtma sisteminde akan suyun asitlik göstergesi ne fark etmez. Ana şey boru hattı ve radyatörün tamamen suyla doldurulması ve hiçbir şekilde hava almasına izin verilmemesidir.

Çelik çekirdeklere sahip alüminyum radyatörlerin eksikliği bir - yüksek maliyettir. Alüminyum pillerin etkinliği açısından, bunları takip etmekten neredeyse çeyrek daha pahalıdır. Bununla birlikte, iklim ağlarının kurulumunda yer alan deneyimli profesyonellerin çoğuna göre, bu fark operasyon sırasında tamamen tükeniyor.

Belirli modellerin özellikleri

Bimetalik ısıtma radyatörleri, gördüğünüz gibi, kendi ısıtma sisteminizi tasarlamak için en uygun olanlardır. Şimdi inşaat piyasasında temsil edilen modeller arasında belirli bir cihaz modifikasyonu seçimi gibi bir konu üzerinde durulması tavsiye edilir.

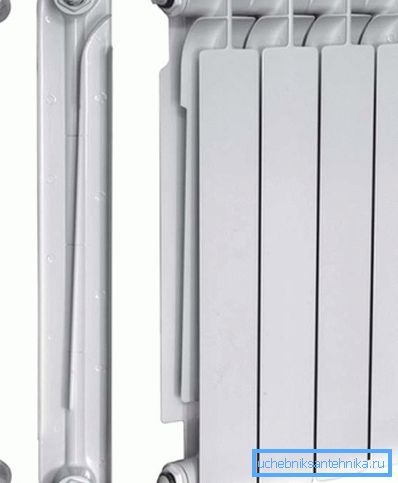

Dışa doğru, tamamen alüminyum bir paneli bimetal panelden ayırt etmek neredeyse imkansızdır. Sadece ağırlık olarak farklıdırlar: ikincisi neredeyse iki katıdır.

Ayrıca, ürünlerin kendileri iki tiptir:

1. Alüminyum ısı eşanjörünün tabanının çelik bir çerçeve olduğu piller. Bu durumda, soğutucunun demir dışı metal ile teması tamamen hariç tutulur, bu da ekipmanın hizmet ömrü üzerinde olumlu bir etkiye sahiptir.

1. Tasarımı sadece çelik boruların kullanımıyla güçlendirilen radyatörler. Bu durumda işçilik ön plana çıkıyor. Kötü fiksasyon ve sıcaklık genleşmelerine bağlı olarak çelik elemanların hafif bir değişimi, alt manifolduna soğutucu erişimini tamamen ortadan kaldırabilir ve bu da panelin verimliliğini büyük ölçüde azaltır.

İpucu! İlk modeli vermek tercih edilir. Ancak, kilolarının yanı sıra maliyetinin de ikinci çeşitliliğe göre daha büyük olduğunu bilmeniz gerekir. Ek olarak, ısıtıldığında, çekirdek yabancı sesler üretebilir (çelik çerçevenin ısıl genleşmesi sırasında).

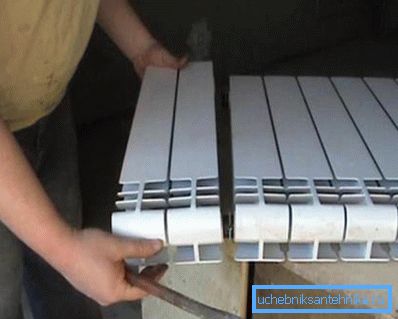

Radyatörler, bağımsız olarak gerekli gücü elde edebileceğiniz bir dizi bölümle satılmaktadır. Her biri 10'ar paket halinde paketlenmiştir. Bir bölüm, modele ve üreticiye bağlı olarak, yaklaşık 2 metrekareyi ısıtmak üzere tasarlanmıştır. metrekare (güç hesaplama yöntemi bir sonraki bölümde daha ayrıntılı olarak açıklanmıştır).

Ayrıca, alüminyum ısı eşanjörünün özel tasarımı, bu aygıtın, hem klasik bir radyatörün hem de odadan hava akışının dolaşımını organize eden bir konvektörün özelliklerini organik olarak birleştirmesini sağlar.

Olumsuz çevresel faktörlere karşı korumak için, pillerin yüzeyi mekanik strese yüksek bir dirence sahip özel bir toz boya bileşimi ile kaplıdır. Bu sayede radyatörün tozdan temizlenmesi ve sıradan ev tipi deterjanlarla yıkanması kolaydır.

Kaçakları ve kurulu ısıtma ekipmanlarının arızalarını önlemek için, bimetalik ısıtma radyatörlerinin kalitesi, üretimin her aşamasında kontrol edilir: gerekli hammaddelerin depolanmasına ve perakende satış noktalarına ulaştırılmasından.

Güç hesaplama

Isıtma sistemini kurmadan ve pilleri satın almadan önce, bu ürünlerin her bir odaya kaç tane bölümünün yerleştirilmesi gerektiğini bilmek gerekir. Bu parametre hesaplanabilir. Bunu yapmak için, satın aldığınız radyatörün bir bölümünün gücünün yanı sıra her odanın alanını (bütün nesnenin tamamını değil) bilmelisiniz.

Yani, hesaplamak için formül:

A = S * 100 / P, nerede

Ve - pildeki bölümlerin sayısı;

S, radyatörün monte edileceği odanın alanıdır;

Radyatörün R - güç bölümü.

montaj

Alüminyum aküleri çelik bir çerçeveye monte etmeden önce, beraberindeki belgelerde (talimatlar) belirtilen tavsiyeleri öğrenmeniz tavsiye edilir. Bağlantının, sertifikalar veya sertifikalar tarafından onaylanan uygun becerilere sahip deneyimli bir uzman tarafından yapılması istenir.

Radyatörlerin montajı için aynı prosedür şu şekildedir:

1. Isıtma ağına bağlanmadan önce, bataryalar ve borular bir boru temizleyicisi ile yıkanmalıdır. Ürünlerin çelik çekirdeklerine zarar verebileceğinden, alkali içeren solüsyonların kullanılması yasaktır. Ayrıca, çıkış ağızlıkları aşındırıcılar ile temizlenemez, aksi takdirde bu yerlerde soğutma sıvısı sızıntısı olabilir.

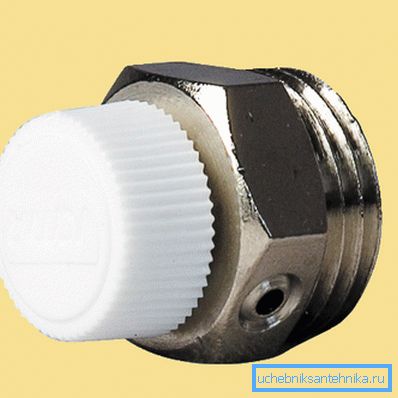

2. Radyatör üzerinde özel olarak temin edilen bir yerde, otomatik olarak çalışan veya manuel olarak tornalayan bir valf (Mayevsky'nin vinci) kurmanız gerekir. Bu, sistem soğutma sıvısı ile doldurulduğunda oluşan hava kilidini gidermeye yardımcı olacaktır.

1. Akünün iç boşluğunun kirlenmesini önlemek için süzgeçler, partikül maddeyi yakalamak için akülerin girişlerine yerleştirilebilir.
2. Bundan sonra, bataryayı tutan köşeli parantezler için yer döşenir, dübellerin veya ankraj cıvatalarının delikleri açılır ve montaj elemanları monte edilir.

1. Radyatör asılmış. Panelin yatay elemanlarının (dikey bölümler arasında yer alan) köşeli ayraçlarda özel olarak sağlanan yerlere “sığdırılması” gerekir.

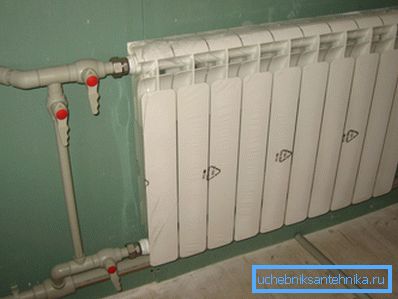

2. Bundan sonra, ısıtma paneli boru hatlarına birleştirilir. Sadece oda sıcaklığını düzenlemekle kalmayıp aynı zamanda bataryayı tamir etmek veya değiştirmek gerektiğinde ısıtma sistemini kısmen örtecek olan kapatma vanalarını da yüklemeyi unutmayın.

1. Son aşama, önceden kurulmuş bir valf ile havayı boşaltmaktır.

Kurulum sırasında, imalatçı tarafından ısıtmanın bimetalik radyatörü ile duvar, zemin, pencere pervazı ve diğer yapısal elemanlar arasında tavsiye edilen mesafenin dikkate alınması gerektiğini unutmayın.

• duvar ile alüminyum ısı eşanjörünün yüzeyi arasında - en az 3 cm;
• Bataryanın tabanı ile alt kenarı arasında - yaklaşık 10 cm;
• Radyatörün pervazı ve üst kenarı arasında - en az 10 cm.

Pencereler geniş pencere eşikleri ile donatılmışsa, onlara, ısıtılmış havanın yukarı çıkacağı ve pencerenin buğulanmasını engelleyen özel taşma havalandırma ızgaraları sağlayabilirsiniz.

İpucu! Odanın daha verimli bir şekilde ısıtılması ve termal enerjinin rasyonel dağılımı için bataryanın dekoratif paneller, mobilyalar, perdeler vb. İle kapanmaması gerekir.

Sonuç

Alüminyum çelik çerçeveli ısıtma panelleri, yaşam alanlarına sıcaklık sağlamanın en iyi yollarından biridir. Ancak, yaptıkları iş için kazan ve boru tesisatı gerektirir. Gerekirse, küçük bir ülke evinin veya insanların sürekli ikameti için tasarlanmamış diğer binaların ısıtılması, diğer şemaların kullanılması tavsiye edilir. Bunlarla ilgili daha fazla ayrıntı, ilginizi çeken videoda bulunabilir.
