Bimetalik radyatör çeşitleri. tasarım çeşitleri. hangi

Bu, büyük gücümüzün çoğunda, ısıtma sezonunun en az altı ay sürdüğü, dolayısıyla insanların ısıtma cihazlarının kalitesine olan ilgisinin boşta kalmadığı oldu. Dökme demir ve çelik 100 yıldan fazla bir süredir kullanılmaktadır ve bunlar hakkında her şey bilinmektedir, ancak nispeten yakın zamanda ortaya çıkan bimetalik ısıtma radyatörlerinin avantajları ve dezavantajları nelerdir, insanlar hala tam olarak bilmemektedir. Çeşitli bakış açılarını sistemleştirmeye çalıştık ve bunları dikkatinize sunduk.

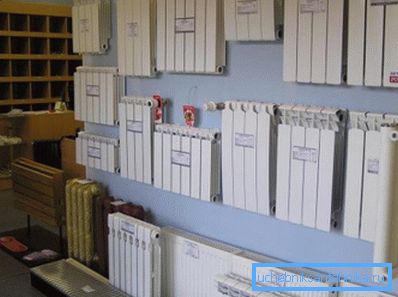

Tasarım türleri

Adından da anlaşılacağı gibi, bimetal iki farklı metalden oluşan bir bileşiktir. Çoğu zaman bakır ve alüminyum ile bir araya getirildiği modellerde üretilmesine rağmen, çoğu zaman çelik ve alüminyumun bir kombinasyonudur.

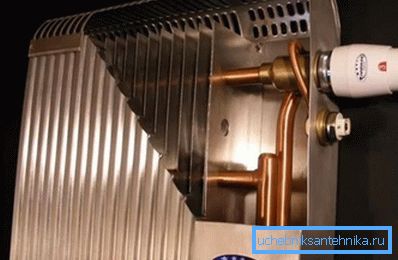

Kural olarak, bir katı döküm veya monolitik bimetalik radyatördür. Bu tür bakır-alüminyum panellerin fiyatı en yüksektir, ancak ısı transferi çelik muadillerinin özelliklerinden birkaç kat daha yüksektir.

Her zamanki karbon çeliğine ek olarak, çekirdeğin paslanmaz çelikten yapıldığı piller mevcuttur. Soğutucu sıvının yüksek pH seviyesine sahip olduğu, aynı zamanda dengesiz veya yüksek çalışma basıncı olduğu sistemler için tasarlanmıştır. Bakırdan çok daha ucuz değiller. Paslanmaz çelik, yüksek binalar (16 kattan fazla) ve ciddi bir güvenlik marjı sevenler için iyidir.

Çoğu zaman, insanlar böyle yapılar hakkında konuştuklarında, karbon çeliği ve alüminyum tandem anlamına gelir.

Ama burada bu kadar basit değil, tam bimetalik radyatör ve kısmi veya pseudo bimetal denir.

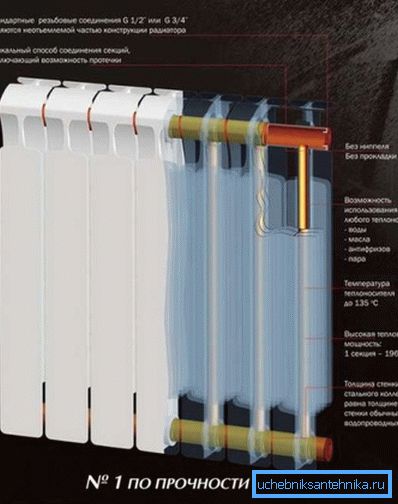

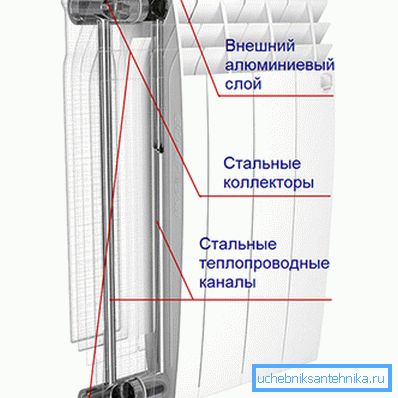

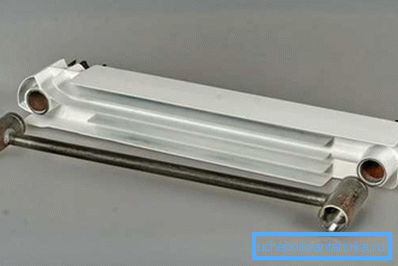

• Tam bimetalik radyatör ifadesi, böyle bir bataryada sağlam bir çelik göbeğe sahip olduğunu söylüyor.. Bu durumda soğutucu, alüminyum kabuk ile hiçbir şekilde temas halinde değildir. Bazı kaynaklarda, bu tür modeller “geliştirilmiş” olarak adlandırılabilir;

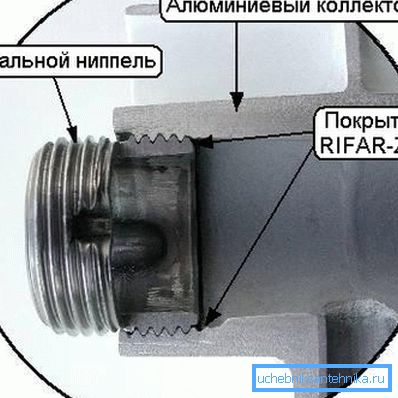

• Cihaz çelik bir göbeğe sahip bimetal bir radyatördür, çelik boruların sadece yapının dikey kanallarına monte edilmesini sağlar.. Bu tür pillerdeki daha kalın ve daha geniş yatay kanallar alüminyumdan yapılmıştır.

Önemli: Tam ve kısmen çelik yapılar hem bir hem de iki dikey kanal ile kullanılabilir. İkinci seçenek daha büyük bir derinliğe sahiptir, ancak geliştirilmiş ısı transferinde farklılık gösterir. Ayrıca, en azından, her iki tüpün aynı anda tıkanma olasılığı ihmal edilebilir.

Hangi seçenek daha iyi?

• Kentsel gökdelenlerde, en büyük tehlikelerden biri yüksek basınçtır. Burada katı çelik bir çekirdek ile bimetalik radyatörlerin avantajları açıktır. Yüksek katlı binalarda çalışma basıncı, genellikle çelik çekirdek içeren ürünlerin özelliklerine iyi uyan 6–9 atmosfer anlamına gelir. Fakat su çekicinin gücü 15 - 30 atmosfere ulaşabilir, ancak bu tür alüminyum testleri zorda değildir;
• Ayrıca, bakırın mevcut olduğu sistemlerde alüminyum yapılar çalışamaz. Alüminyum ve bakırın doğrudan teması durumunda, elektrokimyasal korozyon süreci başlar, bu da kaçınılmaz olarak alüminyum bileşenlerin tahrip olmasına yol açar;

Önemli: ısıtmanın bimetalik radyatörlerinin katı bakır-alüminyum yapısı, bu metaller arasında bir tabakanın düzenlenmesini sağlar. İşlem oldukça karmaşık ve pahalıdır.

• Alüminyum parçalar için başka bir sınırlama, soğutucu akışkanın pH'ıdır. Buradaki üst sınır 9 birimdir, ancak 7-8 birim için “sürünmek” için daha iyidir;
• Yüksek mukavemet ve diğer avantajlara rağmen, tüm çelik çekirdekli agregaların zayıflıkları vardır. Göze çarpan ilk şey, ürünlerin yüksek fiyatıdır. Ayrıca, bu tür pillerin ısı çıkışı, karışık tasarımlardan% 10 daha düşük ve saf alüminyum modellerinden% 15-20 daha düşüktür;

• Çeşitli tiplerde bimetalik radyatörlerin artılarını ve eksilerini tartarak, 25 atmosfer ve iki dikey kanala kadar olan baskı basıncı ile karışık agregaların standart "Kruşçev" veya dokuz katlı binalar için oldukça uygun olduğu sonucuna vardık;
• Modern gök yüksek gökdelenler daha ciddi bir yaklaşım gerektirir. Burada tercihan, tek parçalı bir çelik göbeğe, tercihen paslanmaz çeliğe verilmelidir;
• Özel sektöre gelince, düşük güçlü yerel sistemlerle, boruların plastik veya çelik olması durumunda, oldukça yüksek, ısı transferine sahip nispeten ucuz alüminyum akülerdir.

İpucu: kataloglarda ve özel sitelerin sayfalarında, bazı modellerin açıklamasının, soğutma sıvısının sadece çelik borularla temas halinde olduğu anlamına geldiğini fark ettik. Geri kalanlar bu an hakkında alçakgönüllü. Bu nedenle, detaylı inceleme üzerine, bu tür agregalar karıştırılır.

Teknik veriler

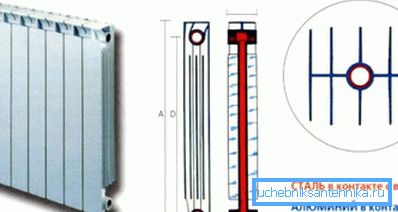

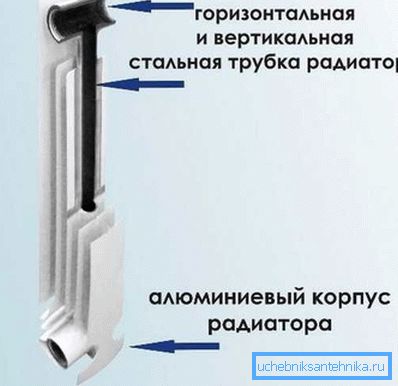

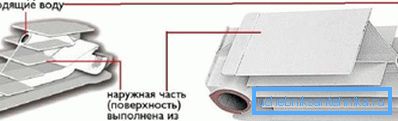

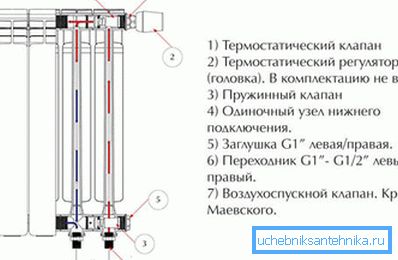

Bimetalik radyatörlerin standart cihazı şemada gösterilmiştir. Ancak, düğümlerin düzeninin genel ilkesine rağmen, farklı üreticilerin modellerinin özellikleri kendi aralarında büyük farklılıklar gösterebilir. Anladığınız gibi, modern pazarda sunulan tüm modellerin parametrelerini yayınlamak gerçekçi değildir. Bu nedenle, ortalama veriler hakkında konuşacağız.

Bu tür ürünler için odaya verilen ısı transferi veya ısı miktarı basittir. Tam bimetal alüminyum çelik hakkında konuşursak, rakamlar 160 - 180 watt civarındadır. Karışık üniteler, bir bölümden 170 - 200 watt sağlayabilmektedir.

Bakır ve alüminyum kombinasyonundan bahsetmişken, bu tür panellerin ısı transferinin neredeyse saf alüminyum ile aynı olduğuna dikkat edilmelidir. Ortalama olarak 200 - 220 watt. GOST standartlarına göre, tüm bu veriler 70 ° C'lik bir soğutucu sıcaklıkta doğrudur. Buna göre, herhangi bir yönde sapma, ısı transferinde bir azalma veya artışa neden olacaktır.

Çoğu bimetalik yapıların dayanabileceği maksimum basınç, 16 ila 25 atmosfer arasında değişir. Bununla birlikte, saygın üreticiler, karışık agregalarının 30 atmosfere kadar dayanmasını ve tamamen çelik bir çekirdeğe sahip ürünlerin 40 atmosfer ve daha yüksek kapasiteye dayanabildiğini garanti eder.

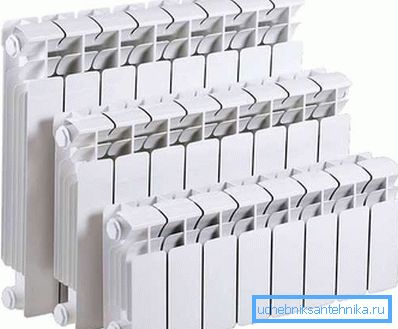

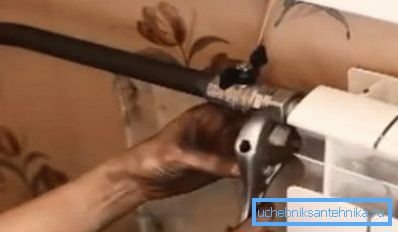

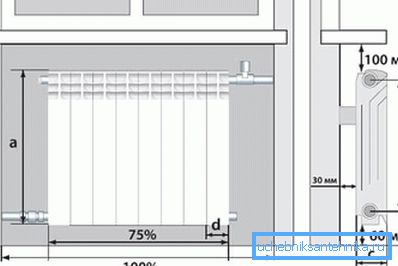

Bu tür pillerin bir başka avantajı, geniş bir aks aralığıdır. Eksenel boyut, üst ve alt girişlerin yatay eksenleri arasındaki mesafedir. Burada 200 mm, 300 mm, 350 mm, 500 mm ve 800 mm'dir. Gördüğünüz gibi, 500 mm boyutunun en yaygın olarak kabul edilmesine rağmen, seçim yapabileceğiniz çok şey var.

Önemli: Birçok üretici, soğutucunun üst sıcaklık limitini 100 dereceye veya daha fazlaya kadar belirler. Ancak çoğu uzman, en yüksek kalitede bimetalin bile 90 ° C'nin üzerindeki sıcaklıklara dayanamadığını iddia ediyor. Diğer her şey pazarlama alanıyla ilgilidir.

Dayanıklılık gelince, üreticiler ortalama yirmi yıllık garanti veriyorlar ve bundan kuşku duymak için bir sebep yok. Bakır veya paslanmaz çelik çekirdeklere sahip bazı katı paneller 50 yıla kadar çalışabilir.

Ayrıca, birçok pazarlamacı pilin bir bölümünün az miktarda olduğunu söyler, ortalama olarak 200g dalgalanır, bu gerçekten doğrudur. Bir yandan, bu elbette iyidir, çünkü soğutucu akışkanın hacmi ne kadar küçük olursa, onu ısıtmak ve daha sonra sıcaklığı kontrol etmek daha kolaydır.

Ancak diğer yandan, ince iç kanallar nedeniyle küçük kapasite elde edilir ve bu da özellikle merkezi şehir sistemlerinde tıkanma olasılığını artırır.

Bölümlerin sayısını hesaplayın

Prensip olarak, oda başına parça sayısının hesaplanması için gereken her şey bir bölümün termal gücüdür. Ürüne veya şirket ürün kataloğuna eşlik eden talimatlar bu verileri içerir. Ancak, odadaki hacim, alan veya ısı kaybına bağlı olarak sayabilirsiniz.

Isı kaybının hesaplanması, bir kural olarak, profesyonel bir ısı mühendisi yapar. Burada, geleneksel verilere ek olarak, çeşitli katsayıların ve düzeltmelerin kütlesi de dikkate alınmaktadır. Örneğin, duvarların kalınlığı, evin yapıldığı malzeme, kat sayısı, vb. Bu oldukça özenli bir çalışmadır ve çoğu zaman bu tür hesaplamalar bir ev inşa etme aşamasında yapılır.

Odanın hacminin hesaplanması için, 1 m içinde ortalama 20 ° C'lik bir sıcaklık sağlamak için, bu verilere göre ilgili SNiP'de belirtilen standart standartlar kullanılır. Panel evdeki alan 41 watt tüketir, tuğladan inşa edilen yapılar için bu değer 34 watt'tır.

Sonra her şey basittir, odanın boyunu, genişliğini ve yüksekliğini çarpmanız gerekir ve sonuçta oluşan kübik kapasiteye göre, evi ısıtmak için gereken yaklaşık ısı miktarını hesaplayın.

Bir bölümün yayınlayabildiği tasarım kapasitesini bilmek, bölümlerin sayısını hesaplamak kolaydır. Bu yöntem genellikle standart olmayan bir düzen ile özel evler veya tesislerin yapımında kullanılır.

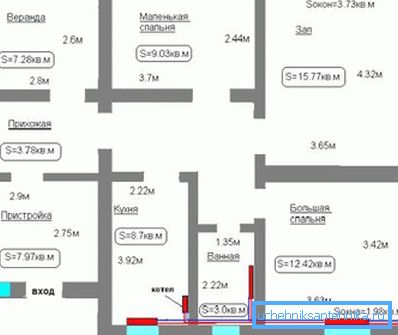

Odanın alanını hesaplamak için, en az doğru olarak kabul edilir. Kural olarak, standart şehir dairelerinin sakinleri tarafından 3m'den yüksek olmayan tavanlar kullanılır.

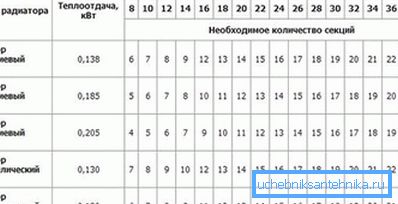

Aynı SNiP'ye göre, bir metrekare yaşam alanı ısıtma için 100 W gerektirir. Dördüncüyü 100 W ile çarparak ve bir bölümün gücüne bölerek, bölümlerin sayısını elde edersiniz.

İpucu: Hem hacim hem de alana göre hesaplama, tablo doğruluğunda farklılık göstermez. Bu nedenle, odada birden fazla dış duvar varsa, ısıtmasız bir tavan veya balkon varsa, verileri% 20 oranında güvenle artırabilirsiniz. Ayrıca, kentsel sistemlerimizde su sıcaklığını da unutmamak,% 10 daha fazla atmak güvenli.

Bu makaledeki video, bimetalik radyatörler hakkında bilgi içerir.

Sonuç

Bimetalik radyatörlerin ısıtmanın avantajları ve dezavantajları, kentsel yüksek katlı binalarda veya antifriz gibi agresif bir soğutuculu özel kır evlerinde kurulması gerektiğini göstermektedir. Diğer durumlarda, böyle yüksek kalite ve güvenilirlik için ödeme yapmak hiç mantıklı değildir.
