Bimetalik radyatörler: tasarım özellikleri, seçim, boyutlar,

Üreticiler, ısıtma cihazlarının verimliliğini artırmak için metalleri uzun süre birleştirmeye başladı. Bimetalik piller son yıllarda özellikle popüler hale gelmiştir. Bu, geniş bir ebat aralığı ile kolaylaştırılmıştır, hem 800 mm'lik bimetalik ısıtma radyatörleri hem de yaklaşık 30 cm'lik bir merkez mesafesi olan küçük cihazları bulabilirsiniz.

Tasarım özellikleri

Herhangi bir bimetalik radyatörün önemli bir özelliği tasarımda 2 farklı metalin kullanılmasıdır.

Hangi metalin kullanıldığına bağlı olarak, bu tür pilleri aşağıdaki gibi ayırt etmek mümkündür:

• çelik + alüminyum. Bu bir bütçe seçeneği olarak kabul edilebilir, manifold boruları, radyatörün iyi mukavemetini veren çelikten yapılır;

Dikkat edin! Bu tür cihazlar özellikle soğutucunun bileşimine duyarlıdır. Çelik, korunmak için içeriden işlense de, bu tür pilin dayanıklılığı, diğer metalleri kullanırken hala daha düşüktür.

• bakır + alüminyum. Dayanıklılık açısından bu mükemmel bir seçenektir ve demir dışı metallerin kullanımı sayesinde korozyon toplayıcı boruları tehdit etmez.

Her iki durumda da tasarım aynı kalır - kolektör tüpleri alüminyum yüzgeçlerin preslendiği bir çerçeve oluşturur. Soğutma sıvısı tüplerden geçer, ısıtır ve ısı hızla yüzgeçlerin tüm alanı boyunca yayılır.

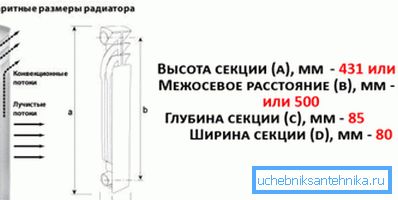

Modern bimetalik radyatörler, odayı sadece doğrudan ısı transferinden değil aynı zamanda konveksiyondan dolayı ısıtır. Bu yüzden böyle bir şekle sahipler, özel kılavuzlar sayesinde radyatöre giren aşağıdan soğuk hava, oradan ısıtır ve ısıtıcının üst kısmından çıkar.

Dikkat edin! Yüzgeçler için sadece alüminyum değil, aynı zamanda diğer metaller de kullanılabilir. Fakat maliyet / verimlilik açısından, diğer metallere tercih edilen alüminyumdur.

Bu tasarımın herhangi bir avantajı var mı?

Bimetal ısıtma radyatörleri, geleneksel olanlardan daha zor imal edilir ve bu da maliyeti etkiler.

Ama bu haklı, çünkü sonuç olarak, alıcı klasik dökme demir batarya ile karşılaştırıldığında sağlam bir avantajlar elde ediyor:

• ısıtıcı çok çabuk ısınıyor (evi ısıtırken çok önemli olmasa da, buna değinmek gerekir);
• Isı taşıyıcının kalitesinin düşük olması durumunda, kollektör borularının korozyonunu (bakır-alüminyum modelleri kullanırken) endişe etmemelisiniz;
• Bimetalik radyatörler kullanan ısıtma sisteminde, geleneksel ısıtma cihazlarını monte ederken çok daha az miktarda soğutucu kullanılmalıdır;
• Aynı ısıyı geleneksel bir dökme demir batarya ve bir bimetalik ile karşılaştırırsanız, bimetalik radyatörün birkaç kat daha kolay olduğu ortaya çıkar, böylece tüm bimetalik ısıtma radyatörlerini herhangi bir yardım almadan kendiniz kurabilirsiniz;
• Kullanılan metaller oldukça plastiktir, böylece ısıtma sistemindeki hidrolik şoklar mikro çatlakların ortaya çıkmasına neden olmaz. Evet ve rastgele bir darbeyi kurmak, gelecekte bir sızıntıya neden olmaz;
• Gelişmiş kanatçık nedeniyle, böyle bir radyatörün yüzey alanı, dökme demir ısıtıcıdan daha yüksektir. Bu nedenle ısı transferi yaklaşık 1.5-2.0 kat daha yüksektir;

• dayanıklılık 25 yıla ulaşır, tabii ki dökme demirden daha azdır, ama aynı zamanda oldukça fazladır. Buna ek olarak, bu üretici tarafından belirtilen pil ömrü, gerçekte 30-40 yıldır çalışabilirler.

Pil tasarımında metallerin kombinasyonunun önemli dezavantajları neredeyse yoksundur.

Sadece seçebilirsiniz:

• Bununla birlikte, maliyet, böyle bir pilin fiyatı, normal dökme demirden 2 kat daha yüksek olacaktır;
• Para biriktirmeye ve bir çelik toplayıcı ile bir model satın almaya çalışırsanız, yaz için sistemden suyu tahliye ettiğinizde, çelik korozyonu cihazın ömrünü önemli ölçüde azaltabilir.

Bimetalik radyatörleri seçme ve kurma hakkında daha fazla bilgi edinin.

Ev için batarya seçimi genellikle kolay bir iş değildir ve bimetalik ısıtma cihazları söz konusu olduğunda, bir dizi ek nüansı, örneğin kolektör borularının dikey kanallarının çapını dikkate almak zorundadır.

Seçim yaparken nelere dikkat edilmelidir?

Ne tür bir batarya seçildiğine bakılmaksızın, seçim yaparken aşağıdaki parametrelere dikkat etmeniz gerekir:

• Soğutucunun izin verilen maksimum sıcaklığı. Bimetalik ısıtıcılar genellikle 110 ° C'lik maksimum su sıcaklığı için, üreticiye bağlı olarak maksimum çalışma basıncı ile tasarlanmıştır. Örneğin, küresel radyatörler 35 bar basınca dayanabilirken, Royal termo sadece 20'dir;
• daha sonra pilin boyutlarını bilmeniz gerekir (daha fazlası aşağıda);
• belgeler ayrıca bölümün termal kapasitesini de gösterir, bu bilgi evi ısıtmak için yeterli pil gücünün olup olmadığını size bildirir;

Dikkat edin! Isı çıkışı belirli bir akış ve dönüş sıcaklığı için gösterilir. Akünün giriş ve çıkışındaki soğutucu sıcaklığı farklıysa, ısı transferi yeniden hesaplanmalıdır.

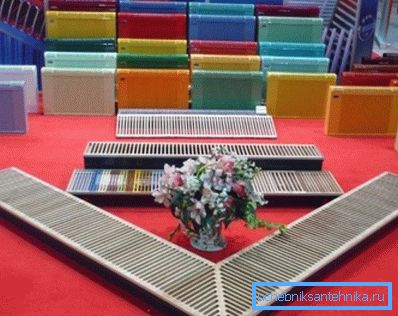

• Eh, görünüş değer oynar. Prensip olarak, tüm modern piller şık ve modern görünmektedir, isterseniz ısıtma için renkli bimetalik radyatörler satın alabilirsiniz. Fabrika boyaması genellikle çok güvenilirdir, bu nedenle radyatörü boyamaktan ziyade beyaz dışındaki bir renk için fazladan ödeme yapmak daha iyidir.

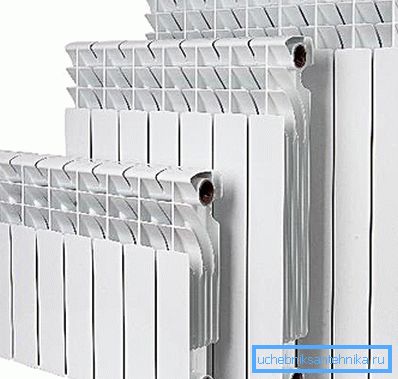

Radyatörlerin boyutları

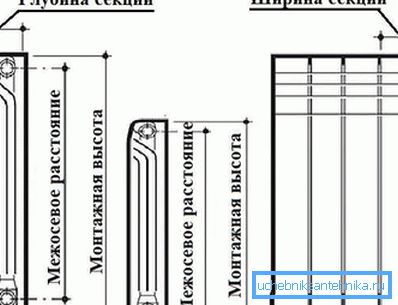

Radyatörlerin boyutları, derinliği, tam yüksekliği ve cihazın genişliğini içerir. Ayrıca, merkez mesafesini hesaba katmanız gerekiyor. Bazen akslar arasındaki mesafe nipel deliklerinin merkezleri arasındaki mesafe olarak adlandırılabilir.

Genellikle, ısıtma cihazının işaretlemesi zaten merkez mesafesini gösterir ve cihazın toplam yüksekliği bu değerden 5–7 cm daha yüksektir. Bimetalik radyatörlerin eksenleri arasındaki mesafe 200-800 mm arasında değişir, ancak en popüler modeller 300-550 mm aralığındadır.

Büyük pencereli kır evleri için uygun küçük boy ısıtma cihazları. Sıradan yükseklikteki piller bu koşullar altında gülünç görünecek ve manzarayı engelleyecektir. Isı çıkışını doğru seviyede tutmak için, düşük pillerin genişliği normal akülerinkinden daha büyüktür, bunlar genellikle pencerenin altındaki niş içerisine yerleştirilmezler, fakat sadece duvarın dışına yerleştirilirler, bu sayede ısı transferine hiçbir şey engel olmaz.

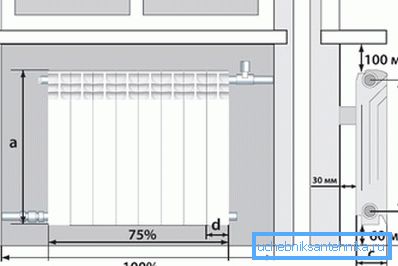

Isıtma bimetalik radyatör, ısıtıcıların kurulumu için genel kurallara uygun olarak kurulmalıdır:

• Toplam yükseklik, pencerenin altındaki nişın yüksekliği dikkate alınarak seçilir. Akünün yaklaşık 8 cm altında ve üstünde boşluklar sağlanmalıdır;

Dikkat edin! Radyatörün üst kısmından aküye olan mesafe arttırılabilir, bu sadece konveksiyonu iyileştirir, ancak zemindeki boşluk 10-12 cm'yi geçmemelidir Aksi takdirde, zemine yakın hava ısınmayacak ve odadaki insanlar rahatsız olacaktır.

• Kendi ellerinizle montaj yaparken, besleme borusu ile geri dönüş arasındaki mesafeye tam olarak denk gelen bir merkez mesafe ile bir radyatör seçmeniz tavsiye edilir. Kurulum sırasında boruları azaltmak / seyreltmek gerekli olmayacaktır.

Seçmek için katı veya kesit radyatör

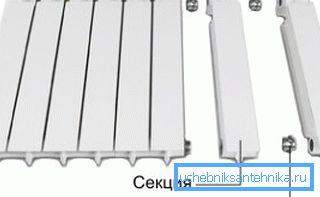

Çoğu bimetalik radyatörler kesitseldir. Bu tür yapılarda, ayrı bölümlerin bağlantısı, farklı dişlere sahip çelik memeler tarafından sağlanır. Meme başı döndüğünde, bölümler birbirine sıkıca bastırılır ve özel contalar ek sızdırmazlık sağlar.

Böyle bir modüler tasarım üretimi birleştirmeye izin verir. Üreticinin, yaklaşık 200 W'lık bir termal güce sahip belirli bir büyüklükteki bölümleri üretmesi yeterlidir. Daha sonra bu bölümlerden herhangi bir gücün bir ısıtma cihazını monte edebilirsiniz, hepsi kaç bölümün birleştirileceğine bağlıdır.

Böyle bir pilin dezavantajı, artan sayıda bağlantı olarak düşünülebilir. Bu nedenle, çalışma basıncı katı radyatörlerden daha düşüktür ve hidrolik çekiç daha yüksek olduğunda sızıntı riski vardır.

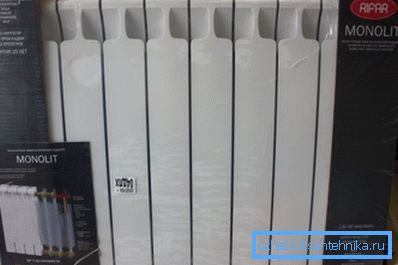

Bimetalik monolitik ısıtma radyatörleri tek parçalı bir yapıdır, çalışma prensibi aynıdır, sadece kolektör tek parça borudan yapılır ve üzerine alüminyum kanatlar basılır. Bu, sistemdeki çalışma basıncını 100 bara kadar artırmanıza izin verir (kesitsel olanlar için işaretin yaklaşık 35 bar olmasına rağmen). Diğer parametreler için (dayanıklılık, ısı transferi, monolitik radyatörler gibi radyal radyatörler daha az değildir).

Hangi üreticinin tercih edeceği radyatörler daha iyidir

Piyasaya çıktıktan sonra ilk defa, bazı üreticiler üretimde hata yaptıysa, artık şirketlerin çoğu kaliteli piller üretiyor. Rifar (Rusya), Global ve Sira (İtalyan üreticileri) ürünleri özellikle popülerdir, MARS (Güney Kore) radyatörleri kendilerini iyi göstermiştir.

Dikkat edin! “Bimetalik takviyeli ısıtma radyatörleri” terimi ile karşılaşılabilir, bu terim ile çelik ve alüminyumdan yapılmış sıradan bir cihaz kastedilir ve üreticinin adına “takviyeli” isminden bahsedilerek yapının mukavemeti vurgulanır.

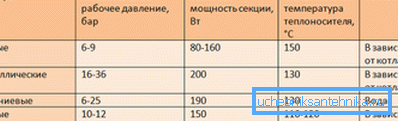

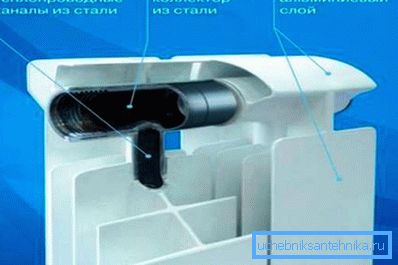

Prensip olarak, çoğu bimetal pillerin özellikleri karşılaştırılabilir: çalışma basıncı 20-35 bar, soğutma sıvısı sıcaklığı 110-135 ° C, termik güç 150-200 watt aralığında. Ancak dikkat çekerken ek parametrelere, örneğin dikey manifold tüplerinin çapına dikkat edilmelidir.

Eski ısıtma sistemlerinde, 6 mm'lik dikey boru çapına sahip ısıtma cihazlarının kurulması tavsiye edilmez (bu modeller, İtalyan üreticilerin ürünleri listesinde yer almaktadır). Lümen basitçe tıkanabilir ve ısıtıcının ısı çıkışı azalacaktır.

Prensip olarak, seçerken, pilin gerekli termal gücünü yaklaşık olarak bilmek ve radyatörlerin özelliklerine sahip bir tabloya sahip olmak için odanın alanını bilmek yeterlidir. Bu kendi modellerini seçmek için yeterlidir.

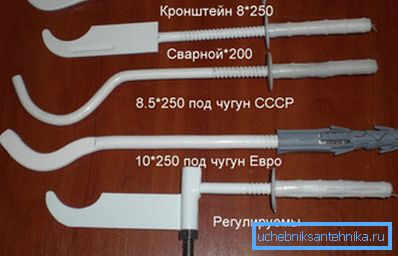

Konfigürasyona gelince, radyatöre ek olarak genellikle montaj için braketler de içerir. Kurulum talimatları ısıtıcının duvara sabitlenmesini gerektirir, bu nedenle kullanışlı olacaktır. Bataryanın düşük ağırlığı göz önüne alındığında, taban braketleri oldukça nadiren kullanılır ve yalnızca duvarda delik açmak istenmediği durumlarda kullanılır.

Sonunda

En ucuz bimetalik radyatörlerin bile, bütçe ısıtma sistemlerinde kullanılmalarını sağlayan yeterince yüksek bir termal kapasiteye sahiptir. Farklı tipteki metallerin kombinasyonunun geri kalanı mükemmel bir sonuç verir - imalatçılar, ağırlığını azaltırken, ısıtıcının yüksek ısı transferini başardı. Dayanıklılık aynı zamanda yüksek bir seviyede kalmıştır.

Bu makaledeki video, bir bimetal radyatörün montajı ve montajı işlemini göstermektedir.
