Bimetalik radyatörlerin bağlanması. diğer tip pillerle

Isıtmanın bimetalik radyatörlerinin bağlantı şeması, diğer tip ısıtıcılardan önemli farklılıklar göstermez, bu nedenle piller takmak için genel kuralları tartışacağız. Bu durumda, bazı nüansları ve özellikleri göz önünde bulundururuz ve bimetalik ısıtma radyatörünü nasıl bağlayacağınızı söyleriz.

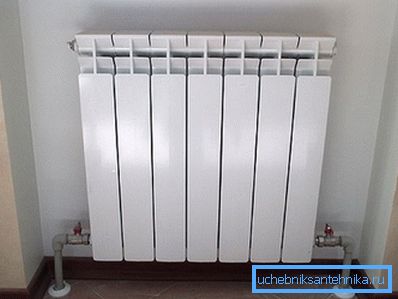

Odanın iç kısmında alt bağlantıya sahip Bimetalik radyatör.

Bimetalik ısıtma radyatörleri

Diğer tip pillerle karşılaştırmalı özellikler

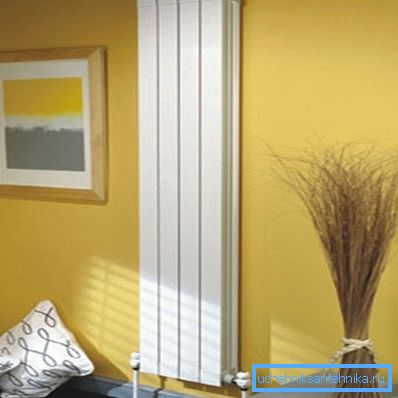

Fotoğrafta - uzun bir dar cihaz.

Öncelikle, ne tür ısıtma radyatörlerinin olduğunu ve bunların birbirinden nasıl farklı olduklarını anlamanız gerekir.

Ana türleri listeleriz:

  • Dökme demir bataryaları - Sovyet inşaatının çoğunda bulunan en yaygın türlerden biri. Oldukça kalın duvarlara ve büyük bir kütleye sahip olan birleştirilmiş dökme demir bölümleri sistemidir. Yüksek mukavemet ve dayanıklılık ile ayırt edilir, ancak düşük verim ve ısı transferine sahiptir ve ayrıca büyük bir termal ataleti not etmek de mümkündür;
  • Çelik boru kayıt - Yeterince geniş çaplı bir boru sistemi veya S şeklinde bir kıvrım (örneğin, ısıtılmış bir havlu askısı) biçimindeki bir boru sistemidir. Bu tip ekipmanlar genellikle büyük salonlarda (konser salonları, sinemalar, spor kompleksleri, süpermarketler) kurulur. Yüksek güç ve büyük hacimde soğutma sıvısı farklıdır;
  • Çelik ısıtma panelleri. Bunlar, içinde soğutucunun dolaşımı için kanalların bulunduğu, profilli çelik plakalardan kaynaklanır. Hidrolik şoklara ve düşük mukavemete oldukça düşük dirençlidirler, korozyona karşı hassastırlar ve çok güvenilir değildirler;
  • Alüminyum radyatörler - Daha yüksek ısı transferi ve verimliliği, düşük ısı taşıyıcı hacmi ve cihazın düşük kütlesi ile karakterize edilen daha modern bir pil türü. Düşük termal atalet nedeniyle, otomatik ve manuel sıcaklık kontrolü için kendini iyi borçlandırır. Soğutma sıvısının ve asitliğin kalitesine istinaden ortalama güç ve hizmet ömrü vardır;
  • Bakır piller - plaka yüzgeçleri olan bir tüp sistemi. En yüksek ısı emisyonu ve verimliliği, yüksek mukavemet ve hidrolik darbelere karşı dayanıklılık, korozyon ve uzun hizmet ömrü ile ayırt edilirler. Bakır ünitelerin tek dezavantajı yüksek fiyattır;
  • Bimetalik radyatörler Dış ve tasarımda, alüminyum cihazlara benzemekte, bu sayede kanalların iç duvarları çelik veya bakırdan üretilmektedir. Böylece, akünün verimliliğini ve ısı transferini arttırmak, ancak gücünü ve dayanıklılığını korumak mümkündür.

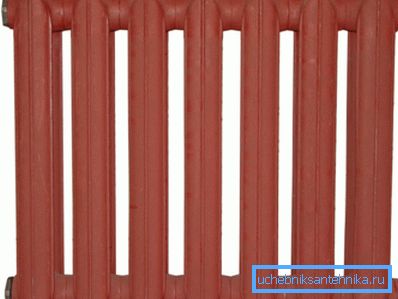

Birçok dökme demir pili tanıdık.

Bimetalik bir cihazın temel ayırt edici özelliğini anlamak için tasarımını daha iyi anlamak gerekir. Sıvı soğutmalı pillerin ana görevi, uzun süreli verimli çalışma için yeterli mekanik ve korozyon dayanımı sağlarken, soğutucudan çevreye maksimum ısı transferini sağlamaktır.

Isı transferinin derecesi doğrudan metalin ısı iletkenliğine ve duvar kalınlığına bağlıdır. En ısı iletken malzemeler alüminyum ve bakırdır, bu nedenle en verimli cihazlar demir içermeyen metallerden yapılır.

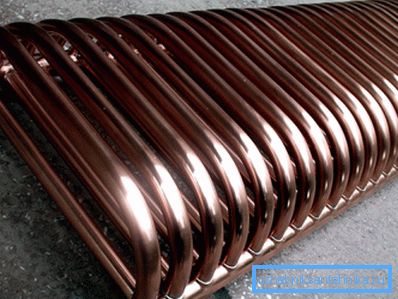

En verimli radyatörler bakırdan yapılmıştır.

Öte yandan, çelik ve demir metalleri en yüksek mukavemeti göstermektedir. Ancak korozyona eğilimlidirler ve düşük ısı iletkenliğine sahiptirler. Aynı zamanda çelik, bakır ve alüminyumdan çok daha ucuzdur ve bu da bir avantajdır.

Bimetalik bir radyatörün tasarımı, kanalların iç duvarlarının, dayanıklı korozyona dayanıklı çelikten veya saf bakırdan yapılmış olması ve dış duvarların ve kanatların hafif ve ısı iletken alüminyumdan yapılmasıyla karakterize edilir. Bu karar, bir cihazda çelik ve demir dışı metallerin avantajlarını birleştirmeyi mümkün kıldı.

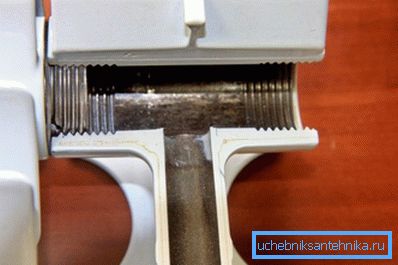

Kanalların ve toplayıcının iç yüzeyi çelikten yapılmıştır.

Dikkat edin! Bimetalik radyatörler, demirli ve demir dışı metallerden ürünlerin avantajlarını birleştirerek, en ilerici ve modern ısıtma cihazı tipi haline geldi.

Avantajları ve dezavantajları

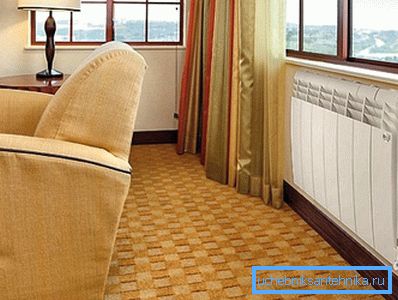

Konvektör, modern iç mekana mükemmel uyum sağlar.

Kompozisyondaki birleşik metallerle agrega kullanımının olumlu ve olumsuz yönlerini dikkate alın. Faydaları ile başlayalım:

fayda tanım
Yüksek mekanik mukavemet Cihazın çekirdeği, 40 atm içinde çalışma basıncına dayanabilen yüksek mukavemetli korozyon önleyici çelikten yapılmıştır, Önemli su darbesi ve harici mekanik etkiler.
dayanıklılık Bu tür pilin servis ömrü 20 ila 50 yıldır. Bu, yüksek yapı kalitesi ve en uygun malzemelerin kullanımı ile elde edilir.
Yüksek ısı emisyonu Alüminyumun ısı iletkenliği çeliğin ısı iletkenliğinin dört katıdır ve bakır, alüminyum olarak iki kat daha iletkentir. Bir bimetal bölümün ısı çıkışı, tek elemanlı modellerden önemli ölçüde daha yüksek olan 150 - 180 W'dir.
Elektrokimyasal süreçlerin eksikliği Kanalların iç yüzeyleri çelikten olduğu gibi, borular gibi, sistem galvanik süreçler ve elektrokimyasal korozyon oluşturmaz.
İyi ayar Üniteler, malzemelerin iyi termal iletkenliği ile birlikte, termostatik vanalar aracılığıyla etkili sıcaklık kontrolü sağlayan çok küçük bir soğutma kapasitesi ile karakterize edilir.
Güzel tasarım Alüminyumun döküm kabiliyeti, herhangi bir konut şekli oluşturmanıza olanak tanır ve modern boya ve kaplama tipleri, pillerin görünümünü özellikle çekici hale getirir.

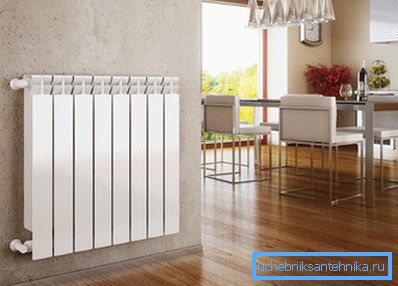

Çekici görünüm - ürünün ayırt edici bir özelliği.

Modelin dezavantajları, yüksek maliyet ve imalat ve montaj kalitesi için gereksinimleri içerir. Malzemelerin sıkı bir teknoloji performansı ile birleştirilmesi gereklidir, aksi halde cihaz uzun süre hizmet etmeyecek ve listelenen kriterleri karşılamayacaktır.

Dikkat edin! Bimetalik konvektör, en başarılı ve kademeli ısıtıcı tiplerine bağlanabilir.

Radyatörler için bağlantı şeması

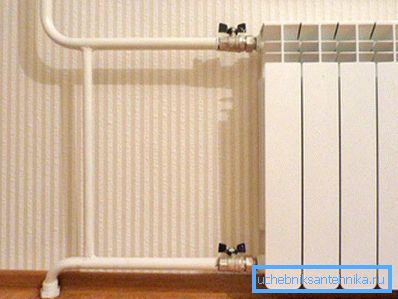

Yan bağlantı örneği.

Bimetalik radyatörlerin bağlantısı diğer tip pillerle aynı kurallara göre yapılır.

Standart çember şemalarını düşünün:

  1. Çapraz bağlantı. Besleme borusu üst açıklığa girer ve geri dönüş borusu diğer taraftaki alt açıklıktan dışarı çıkar. Tam olarak eşit ısıtma ve maksimum ısı transferini sağlamak için en etkili yol olarak kabul edilir;
  2. Yan bağlantı. Besleme borusu üst açıklığa girer ve geri dönüş borusu aynı taraftaki alt kısımdan dışarı çıkar. 12'ye kadar olan bölümlerin sayısı ile, diyagonal tipten pratik olarak hiçbir fark yoktur, ancak bu sayının artmasıyla, önemli ölçüde düşüktür;
  3. Üst bağlantı. Besleme, bir taraftaki üst açıklığa girer, geri dönüş, üst taraftaki ters taraftan akar. Yeterli etkili yol;
  4. Alt bağlantı. Her iki taraftaki alt deliklerden soğutucu sıvının girişi ve çıkışı. Isınma daha az düzgün ve daha az etkilidir;
  5. Bir noktaya bağlanın. Cihazı sadece bir boruya girer. Yöntem en az etkilidir ve nadiren kullanılır.

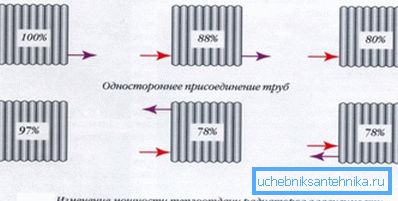

Gücün bağlantı yönteminin etkisi.

Tek borulu ve iki borulu ısıtma sistemlerinin de olduğu unutulmamalıdır. Her ne kadar, radyatörün kayması açısından - bu çok önemli değil. Çoğu ev kablolaması tek tüp tipidir.

Dikkat edin! Monotube sistemlerinde, cihazların normal ayarlanması ve bakımı için bir bypass üzerinden bağlanması gerekir.

Radyatör kurulumu

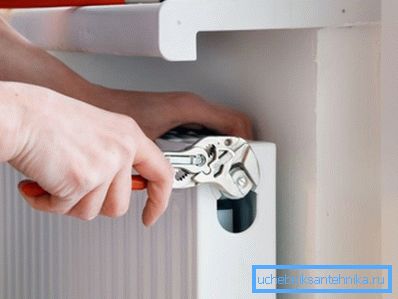

Alt bağlantıya sahip bimetalik ısıtma radyatörleri, yeraltı veya süpürgelik boru tesisatına monte edilir.

Radyatörü kendi elleriyle kurmaya karar verenler için bir talimat hazırladık.

Yanal bağlantılı tek borulu bir sistem düşüneceğiz:

  1. Üreticinin şemasına göre, montaj braketlerini monte ediyoruz;

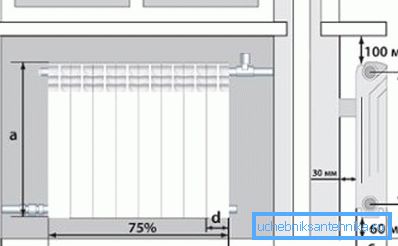

Konvektörün şemasına göre konumunu seçiyoruz.
  1. Isıtma bataryalarının montajını yapıyoruz. Mayevsky valfini üst deliğe vidalayın ve fişi alt kısma takın. Diğer ikisinde de kapatma ve ayarlama vinçlerinin saplarını vidalıyoruz, ayarlama - yukarıdan;

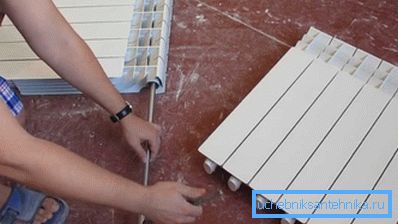

Ürünü kurulumdan önce monte ediyoruz.
  1. Pili duvara asar ve sabitleriz;

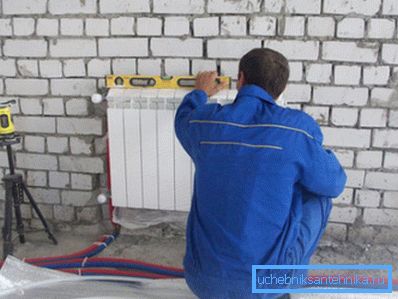

Proses oluşturma seviyesini kontrol ettiğinizden emin olun.
  1. Termostatik valfi besleme borusuna vidalayın ve akü deliğine takılı olan sapa bağlayın;

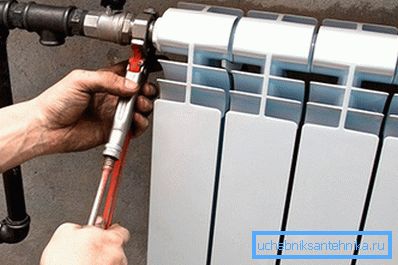

Besleme borusunu bağlayın.
  1. Geri dönüş borusunda, alt deliğe takılı olan sapa bağlandığımız bir kesme vanası takıyoruz;

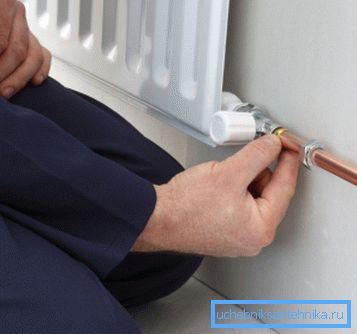

Dönüş borusunu bağlayın.
  1. Besleme ve geri dönüş boruları, üzerinde bir ayar vanası da taktığımız bir bypass üzerinden bağlanır.

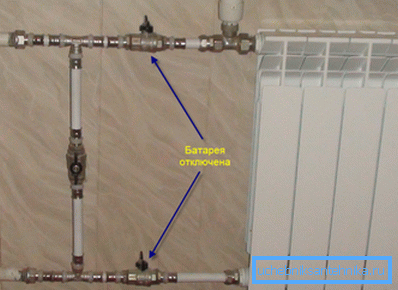

Vinçler, cihazı tamir veya değiştirme için kapatmanıza izin verir.

Dikkat edin! Sadece yüksek kaliteli kuplaj ve adaptörler, iyi kapatma ve kontrol vanaları kullanın. Normal armatürler sıhhi tesisat pirinçten yapılmıştır.

Sonuç

Bimetalik ısıtma radyatörü, modern bir daire ya da kır evinin ısıtılması için mükemmel bir seçimdir. Cihazlar yüksek performans ile karakterizedir ve bu makaledeki video, kurulum kurallarını anlamada yardımcı olacaktır.
