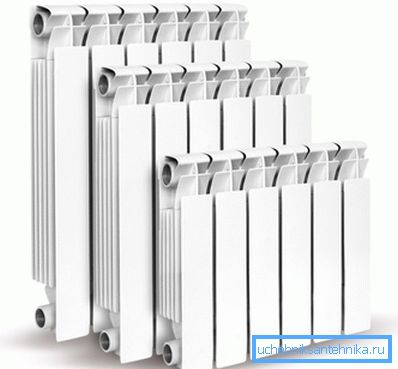

Bimetalik radyatörlerin gücü: ısıtma ve bir oda için pil

Bu malzeme, kendi elleriyle kendi elleriyle ısıtma yapmaya karar verenler için daha fazla düşünülmüştür ve oda sıcaklığını dikkate alarak, belirli bir odadaki kapasitelerine göre ısıtıcıları hesaplamaları gerekmektedir.

Tabii ki, bu tür hesaplamalar farklı iklim bölgeleri, binanın yalıtım derecesi ve pencerelerde çift camlı pencerelerin kalınlığı için farklı olacak, ancak tüm bu çok zor ve basit bir şekilde bu tür hesaplamaları nasıl gerçekleştirebilirsiniz açıklamaya çalışacağız.

Hesaplamalarımızda, otonom ısıtma sistemleri için en çok talep edilen bimetalik radyatörlere önem verilecek ve diğer şeylerin yanı sıra size bu makaledeki videoyu göstereceğiz.

Radyatör gücü

Bazı ısıtma özellikleri

• Bağımsız bir ısıtma talimatı kurarken, hem tek boru hem de iki boru devresi kurmanıza izin verir., Ancak bu, bağlantı şemasını değiştirecek ve bu, ısıtıcıların gücünü etkileyebileceğinden, bu seçeneklerin her ikisinin de ne olduğunu bulalım.
• Tek boru sistemi ile başlayalım ve burada görüyoruz ki, soğutucu akışkan, ince bir borudan akan ve içinden basınç altındaki suyun ısıtıcıya girdiği ve döndüğü kalın bir borudan geçiyor. Böyle bir cihazın fiyatı daha azdır, çünkü daha az suyun ısıtılması gerekir, ancak ciddi bir sorun vardır - ısı transfer ortamı her pil ile daha soğuk ve daha soğuk olur, bu nedenle, bu durumlarda üç veya dört radyatör ile yönetilmesi tavsiye edilir, Ayrılma sırası güçlerini kaybeder.
• İki borulu sistem tamamen farklı. - tabii ki, çok daha fazla su ısıtmak zorunda kalacaksınız, ancak radyatörlere besleme borusundan girerek, soğutulmuş soğutma sıvısı dönüş borusuna boşaldığı için sıcaklığını kaybetmez. Bu devreler üzerinde, farklı tipte radyatörlerin gücü hesaplamaları en doğru olacaktır.

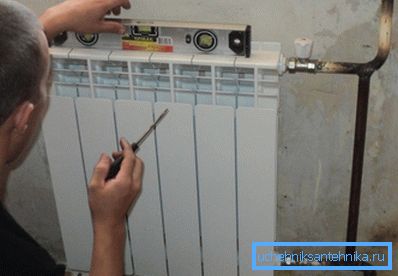

Not. Odanın en sabit mikro iklimi yaratması için, sıcak hava sızıntısı olmamalıdır - bu da gerekli ısıtıcı gücünü en doğru şekilde hesaplamaya yardımcı olacaktır. Böylece radyatörler, yukarıdaki fotoğrafta olduğu gibi pencerenin altına monte edilmelidir - sıcak hava akımları yükselecek ve camdan çıkan soğuk havanın girmesinden bir “perde” oluşturacaktır.

Oda başına kaç adet radyatör gereklidir

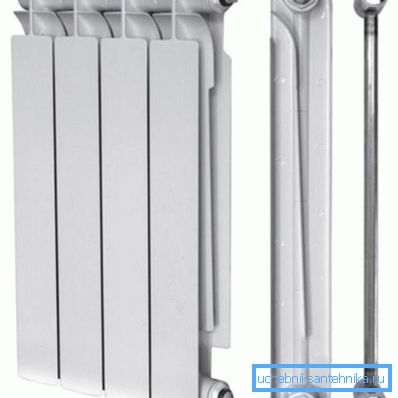

Markaya bağlı bimetalik radyatörlerin güç tablosu

Not. Belirli bir oda için ısıtma cihazlarının gücünü hesaplarken radyatörün yapıldığı metalin kesinlikle hiçbir önemi yoktur. Gerçek şu ki, üretici her zaman bir belgenin bir bölümünün veya bir cihazın tümünün, bir panel ise, beyan edilen belgelerinde olduğunu gösterir.

Şimdi, ısıtma cihazlarının oda alanı üzerindeki gücünü hesaplamaya çalışalım ve örneğin S * 100 / P formülünü kullanarak 4.556.5 m'lik bir alanı kullanacağız, ancak burada tavan yüksekliği 2,7 m'yi geçmediği takdirde bu hesapların geçerli olduğunu hemen söylemeliyiz.

Böylece, odanın S alanı (alan) 4,5 * 6.5 = 29.25 m2 olacaktır ve bimetalik radyatörün (P) 1. kısmının gücü için GLOBAL STYLE 500 185 W aldık ve şekil 100 m2 başına watt sayısıdır. Moskova ve Moskova bölgesi için.

Sahip olduğumuz oda yeterince büyük olduğundan ve bölümlerin (K) sayısını bilmemiz gerektiğinden, K = kesit sayısı = S * 100 / P = 29.25 * 100/185 = 15.81 veya 16 bölüm bir büyük veya iki orta büyüklüktedir. radyatör.

Şimdi aynı üreticinin istenen sayıda bölümünü ve aynı alana sahip bir oda için aynı kapasiteyi hesaplayalım, ancak 2,7m'den yüksek tavanlar ve bir hesap birimi için 3m'lik bir yüksekliğe sahip olabilirsiniz.

Bu nedenle, ilk olarak, V'in değerini hesaplamak gerekir - odanın küp kapasitesi, bu V = 4.5 * 6.5 * 3 = 88.5 m3'tür. Aynı Moskova ve Moskova bölgesi için bir metreküp alanın 41 W termal enerji üretmesi gerekiyor.

Bu nedenle, oda için gereken toplam güç Ptotal = V * 41 = 88,5 * 41 = 3628,5 watt olacaktır. Yani, bir bimetalik radyatörün GLOBAL STYLE 500'in bir bölümünün gücü 185 W, daha sonra 3628.5 / 185 = 19.6 veya 20 bölüm ise - bunlar elbette zaten iki radyatördür, çünkü biri çok hantal olacaktır.

Ancak bu hesaplamalar, binanın yeterli yalıtımı olduğu ve odanın içinde taslak bulunmadığı durumlarda geçerlidir.

Sonuç

Bölgenizdeki ısı tüketim normlarının metrekareye ve metreküp başına ne olduğunu öğrenebilir ve daha sonra yukarıdaki değerleri yukarıdaki formüllerde kullanabilirsiniz. Ancak bu durumda verilen standartlardan faydalanabildiğiniz gibi, Rusya Federasyonu'nun neredeyse tüm bölgeleri için uygundurlar.
