Bir apartmanda ısıtmanın hesaplanması ve malzeme seçimi ile

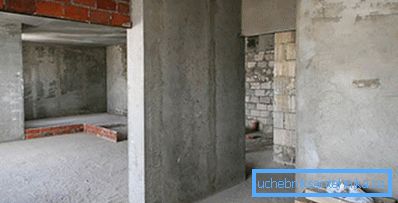

Bu makale, inşaatçılardan sonra bir apartman dairesinde yaşayacak olan okuyucuya hitap etmektedir. Kural olarak, apartman dairesine ve boğucu dallara ısıtma sisteminin yükselticilerinden koşmayı ima eder. Isıtma cihazlarının termik gücünü nasıl hesaplayacağımızı ve aynı zamanda seçim ve kurulum önerileri hakkında bilgi sahibi olmayı öğrenmeliyiz.

görevler

Görevlerin formülasyonu ile başlayalım.

Aşağıdakilere sahibiz:

1. Dairede rahat bir sıcaklık sağlamak için gerekli ısı miktarını hesaplayın.
2. Isınma ihtiyacına bağlı olarak ısıtıcı tipini ve büyüklüklerini seçin.
3. Boruların boyutuna ve malzemesine karar verin.
4. Stop vanalarını seçin.

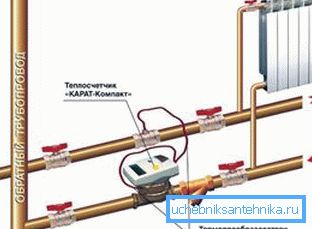

Ek olarak: eğer apartman dairenizde, yatay kablolama için tek ısıtma girişi varsa, onu kullanmama ve bir ısı ölçeri takmamanız garip olurdu. Isıtma sezonunda kamu hizmetlerinde çok somut tasarruf sağlayabiliyor.

Termal güç hesaplama

İki yolla mümkündür.

Alan hesaplama

Bir kilovatın ısıl gücünün 10 m2 taban alanı başına alındığı daha basit bir şema. Ek olarak, bölgesel katsayılar kullanılır:

Yani, Yalta yeni binasında 74 m2'lik bir alana sahip bir daire için, ısı çıkışı ihtiyacı 7.4 * 0.7 = 5.18 kW olacaktır.

Ne yazık ki, sadelik her zaman hesaplamaların yüksek doğruluğu ile eşlik etmez.

Önerilen plan çeşitli nedenlerden dolayı önemli hatalar vermektedir:

• Tavanların yüksekliğindeki değişim, sabit alanı ile odanın hacminde bir değişiklik verecektir.. Artan hacminin ısıtılması için daha fazla ısıya ihtiyaç duyulacağı açıktır.

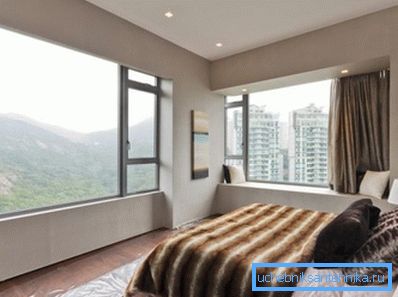

• Hem pencereler hem de kapılar duvarlardan çok daha fazla ısı geçirir.. Her ek pencerenin ısı kaybını arttıracağını varsaymak mantıklıdır.

• Dairenin konumu da göz ardı edilemez.: Köşede ve son dairelerde caddede daha çok sayıda duvar olacak.

Hacimce hesaplama

Bu nedenle, termal gücün daha doğru bir değeri biraz karmaşık bir yöntemle elde edilebilir:

1. Isıtılmış hacmin metreküpü başına 40 watt ısı alınır.
2. Her pencereye 100 watt eklenir. Ön kapıda - 200.
3. Evin kıç tarafında yer alan ve ek binaya sahip olan daireler için, cepheye ek olarak, caddeli duvarlar, 1.2'lik bir faktördür.
4. Son olarak, yukarıda bahsedilen bölgesel katsayı da bu dava için geçerlidir.

Örnek olarak, iki odalı bir dairenin ısı talebini aşağıdaki koşullar için hesaplayalım:

• Alanı 58 metrekaredir.
• Tavan yüksekliği - 3 metre.
• Toplam pencere sayısı - 4. Giriş kapısı - bir.
• Daire evin sonunda yer almaktadır.
• Evin kendisi Rusya Federasyonu Habarovsk Bölgesinin Komsomolsk-on-Amur kasabasında yer almaktadır.

Yani:

1. Odanın hacmi 58 * 3 = 174 m3.
2. Termik gücün temel değeri 40 * 174 = 6960 watt'tır.
3. Dört pencere ve kapı ona 600 watt (100 * 4 + 200) ekleyecektir. 6960 + 600 = 7540.
4. Caddeye ek toplam duvar bu değeri 1.2 ile çarpmaya zorlayacaktır. 7540 * 1.2 = 9048.
5. Komsomolsk'taki kışlar oldukça şiddetli olduğundan, bölgesel katsayısını 1,6'ya eşit alıyoruz. 9048 * 1.6 = 14476.8 watt.

Isıtma cihazları seçimi

Isıtma ekipmanı depolarında aşağıdaki ana tip ısıtıcıları bulabilirsiniz:

Belirtin: ortalama değerleri yazarın kullanabileceği istatistik çerçevesinde gösteririz. Isıtıcının gerçek özellikleri, ekte bulunan belgelerde veya üreticinin web sitesinde bulunabilir.

Bu ısıtıcılar hakkında birkaç şeyi bilmek faydalı.

• Yaygın bir dökme demir piller hastalığı - birkaç yıllık çalışmadan sonra kesişen sızıntılar. Bölümler arasındaki paronit contalar yavaş yavaş elastikiyet kaybeder. Radyatörün soğutulması gerekir - ve sıcaklıkların eş zamanlı olarak düşmesi, bölümlerin lineer boyutlarını değiştirerek damlacıkların ortaya çıkmasına neden olur.

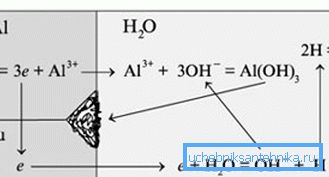

• Alüminyum bakır ile galvanik bir çift oluşturur. Su, içinde çözünen tuzlar sayesinde, bir elektrolittir. Alüminyum radyatörlerin bakır borularla ortak bir devrede bir araya getirilmesi gerekir - ve içinde oluşan iyon göçü süreci akülerin hızlı elektrokimyasal korozyonuna neden olur.

İpucu: Merkezi bir ısıtma sisteminde, astarınızı komşularınız tarafından monte ederken hangi tip boruların kullanıldığını asla bilemezsiniz.

• Kaydın ana dezavantajı (boru şeklindeki çelik radyatörleri içerir), birim hacim başına düşen düşük ısı akısıdır. Çeliğin oldukça ılımlı bir termal iletkenliği ile ilişkilidir: sadece kanatçıkların uçları soğutma sıvısından fark edilir derecede daha serin olacağından, bunun, gelişmiş kanatçık ile tedarik edilmesi mantıklı değildir.
• Lamelli radyatörler çok kısa ömürlüdür (çoğunlukla 10 yıldan fazla değildir). Bu tip pahalı olmayan ısıtma cihazlarının çoğu korozif olmayan çeliklerden yapılmıştır; Yaz mevsiminde ısıtma sistemini havaya uçururken veya boşaltırken, içten dışa doğru korozyona uğrarlar.

Isıtma cihazlarını çalıştırmak için hangi koşullar gerekir? Merkezi ısıtma istasyonunun standart parametreleri aşağıdaki gibidir: basınç - 3-4 kgf / cm2; Sıcaklık mevcut SNiP tarafından sınırlandırılmıştır ve bir konut binasının herhangi bir mühendislik sisteminde 95 C'yi geçemez.

Merak ediyor: okul öncesi kurumlarda, soğutma sıvısının sıcaklığı 37 C de tamamen sınırlıdır.

Bu tür parametreler ile kesinlikle herhangi bir pili kullanabileceğiniz görülecektir: çalışma sıcaklıkları ve basınçları bizim tarafımızdan verilen değerlerin üzerindedir.Ancak, gerçek koşullarda hem merkezi ısıtma sisteminin hem sıcaklığı hem de basıncı önemli ölçüde daha yüksek olabileceğini göz önünde bulundurmak gerekir.

Hangi şartlar altında?

Birkaç örnek verelim.

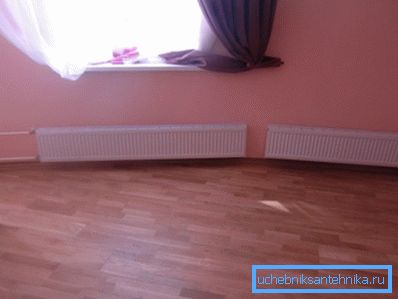

• Dairelerde düşük ısınma parametreleri ile şiddetli soğukta kabul edilemez derecede düşük sıcaklık ayarlanır. Bu problemi kritik durumlarda çözmenin pratik yollarından biri, boğucu bir boğuculu, nozulsuz bir asansör tertibatının çalışmasıdır.
• Isıtma sistemi soğutucu karışımını doğrudan ve ters boru hatlarından değil, doğrudan besleme hattından su alır; Aynı zamanda, sıcaklık 150 ° C'ye ve basınç - 7 kgf / cm2'ye ulaşabilir.
• Isıtma sistemini başlatırken, öncelikle dönüş borusundaki ev valfini açmanız önerilir. Mandal son derece yavaş açılmalıdır; Sadece pistte ve konturdaki basınçları eşitledikten sonra tamamen açık konuma getirilir. Sadece vanayı açtıktan sonra.
• Çilingirlerin acele etmesini ve vanalardan herhangi birinin hızlı bir şekilde açılmasını gerektirir - ve pratik olarak sıkıştırılamaz bir sulu ortam içinde hidrolik çekiç olarak adlandırılır. Devreyi dolduran suyun ön tarafında, basınç artık 3-4, ancak tüm 20-25 atmosferlere ulaşamaz.

Bu nedenle, merkezi ısıtma sistemi için, sadece iki tip ısıtıcının önerilmesi için hafif bir kalple mümkün olmaktadır:

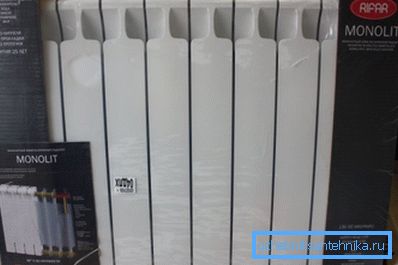

1. Bimetalik radyatörler. Dış bir alüminyum kabuğu ile korozyona dayanıklı çeliğin bir çekirdeğidir. Çelik, elektrokimyasal korozyona, yüksek ısıl iletkenliğe sahip alüminyumla geliştirilmiş finisaja mekanik mukavemet ve dayanıklılık sağlar.
2. Isıtma cihazları için önemli miktarda alan tahsis edebiliyorsanız, çelik kasaları kullanabilirsiniz..

Isıtma cihazlarının hesaplanması

Bir oda için en uygun radyatör bölümleri nasıl seçilir? Kayıtçının ısı kapasitesi nasıl hesaplanır?

Oda ısısı talebinin hesaplanması tüm daire için aynıdır. Nuance: hesaplama, ısıtma cihazları (koridor, banyo, tuvalet) olmayan binaların hacmini hesaba katmalıdır.

Yani, oda, 2 kW gerektiren ısıtma için, 400 watt'lık ısı akışının değerini hesapladığı koridorun bitişiğinde, 2400 watt kapasiteli bir radyatör satın almaktan endişe etmelisiniz.

radyatör

Bu gücü bimetalik pil bölümlerinin sayısında yeniden hesaplamak için, bir bölümün belgelerinde belirtilen ısı akısına bölünmesi yeterlidir. 180 watt'lık bir güç bölümüyle, 2400 watt'lık radyatörün 2400/180 = 14 (yuvarlak) bölümü olması gerekir.

Ancak burada birkaç incelik var.

1. Üreticiler, soğutma sıvısı ile hava arasındaki sıcaklık derecesini 70 derecede ısı akısına işaret ediyor. Eğer odada + 20C'yi tutmanız gerekiyorsa, radyatör 90 ° C'ye ısıtılmalıdır. Delta sıcaklığı yarı yarıya düşerse, cihazın ısı çıkışı yarıya inecek ve ek bölümler tarafından telafi edilmesi gerekecektir.

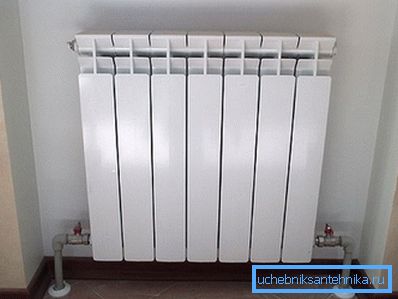

2. Uzun bölümlü bir radyatör ile, dış bölümleri, astardan ilk olanlardan belirgin şekilde daha soğuk olacaktır. Basit bir yönerge bu sorunu çözmeye yardımcı olacaktır: cihazı şemaya göre alttan üste doğru bağlayın.

Bu arada: böyle bir bağlantı şemasıyla, radyatörün silinmesiyle ilgili sorunlarınız olmayacaktır. Soğutucu akışkanın alt manifolddan akışı tüm birikintileri taşıyacaktır.

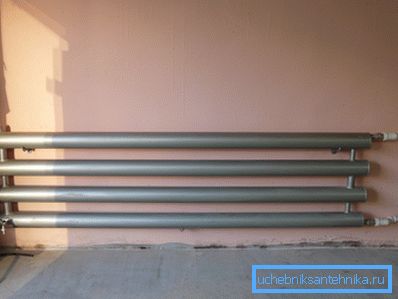

kayıt

Seçiminiz açıksa kayıt nasıl hesaplanır?

Bir yatay borudan gelen ısı akışı, Q = Pi * Dn * L * k * Dt formülü ile hesaplanır;

• Q - watt cinsinden istenen değer.
• Pi, 3,1415 olarak alınan sayıdır.
• DN - borunun metre cinsinden dış çapı.
• L uzunluğu (metre cinsinden).
• k - 11.63 W / m2 * C'ye eşit bir çelik boru için alınan ısıl iletkenlik katsayısı
• Dt - odadaki soğutucu ve hava arasındaki aynı sıcaklık delta.

Isıtma genellikle çok kesitli yatay yazmacılar kullanıldığı için, üst kısımların alt borudan yukarı doğru akışa ısı vereceğini göz önünde bulundurmalısınız. Sıcaklığı ortam havasından biraz daha yüksek olduğu için, bu bölümlerden gelen ısı akısı daha az olacaktır. Bu nedenle, ilk hariç tüm bölümler için hesaplamalarda 0,9 ek bir faktör kullanılmıştır.

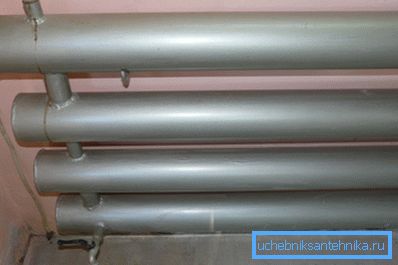

Örnek olarak, kendi elimizde, 159 derecelik bir çapa ve 70 derecelik bir sıcaklığa sahip 3.2 metrelik bir uzunluğa sahip dört bölümlü ve gücün +18 ° C'deki sıcaklığın hesaplanmasını yapalım.

1. İlk bölümden gelen ısı akısı 3.1415 * 0.159 * 3.2 * 11.63 * (70-18) = 967 watt (tamsayı değerine yuvarlatılmış) olarak eşit olacaktır.
2. Aşağıdaki bölümlerin her birinden gelen ısı akısı 967 * 0.9 = 870 watt'a eşittir.
3. Toplam ısı çıkışı 967+ (870 * 3) = 3577 watt.

borular

malzeme

Merkezi bir ısıtma sistemi kurarken hangi boruları tercih etmelisiniz?

Yukarıdaki değerlendirmelerden, her türlü plastik ve metal-plastik boruları ısıtmaktan vazgeçmek daha iyidir.

Kuru kalıntıda - sadece üç seçenek:

• Kaynakta siyah çelik borular.
• Dişlerde galvanizli çelik.
• Boru bağlantı parçaları ile oluklu paslanmaz çelik.

Listeye birkaç yorum ekleyin.

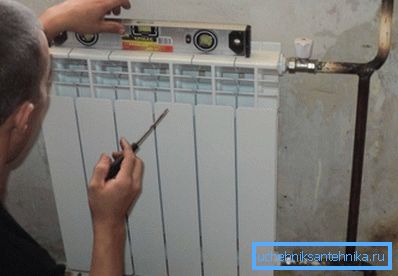

Kaynaklı bağlantılar ile siyah çelik en popüler çözümdür. Aslında, kontür bölümlerini kaynak yapmak, nozulların boyutunu ayarlamak ve dişlerin boyutlarını ayarlamaktan çok daha kolaydır.

Borular paslanmamalı gibi görünüyor: ısıtma sistemi tüm yıl boyunca doldurulmalı, bu da boruların iç yüzeyinin atmosferik oksijenle temas etmemesini garanti eder.

Orada değildi.

Dairelerin çoğunda dökme demir radyatörler varsa, er ya da geç bölümler arasındaki sızıntılar yaygınlaşır. Kaçaklar sadece ısıtma durduktan sonra başlar: ısıtma mevsiminde, ısıtılmış pik demir bölümleri paronit contaları güvenilir şekilde sıkar.

Bir çilingir için daha kolay olanı tahmin edin - dairelerde bir batarya bakımı ile her gün büyük ve parlak bir his ya da yaz boyunca tüm devreyi sıfırlayın ve sistem sıfırlanır başlatılmaz, içindeki nemli hava kirli çalışmasını başlatır.

Ancak dökme demir dişli bağlantı parçalarının galvanizlenmesinde paslanma sorunu yoktur.

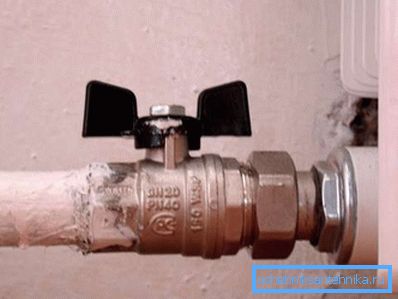

Çinko kaplamanın teknik su ile reaksiyona girdiği ve hızla çöktüğü bir görüşü vardır. Yazar, yarım asırlık bir operasyondan sonra sürekli olarak galvanizli yükselticileri stalinklerde açtığını not etmeye cesaret ediyor. Durumları yeni borulardan farklı değildi.

Son olarak, paslanmaz oluklu borular iki özellik çekiyor:

1. Bir çift ayarlanabilir anahtar kullanarak basit kurulum.
2. Bağlantı parçalarının ve sistem konfigürasyonunun kolayca değiştirilebilme olasılığı.

Paslanmaz çelikte belirli bir sorun veya eksiklik yoktur. Üreticiler, 60 atmosfere kadar hidrolik şoklara ve 150 C'ye kadar ısınmaya karşı boruların hazır olduğunu bildiriyorlar.

çap

Genellikle, sistemdeki basıncı ve soğutucu akışkanın hızını dikkate alarak, boru hattının çapını seçmek için bir hidrolik hesaplama yapılır. Ancak, konturun maksimum uzunluğunun 30-40 metrelik bir değerle sınırlandığı bir daire hakkında konuşuyoruz. Eğer öyleyse, oldukça özel değerler önerebiliriz.

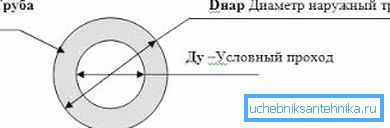

Dikkat: uzaktan kumandayı (koşullu geçişi) dış çapla karıştırmayın. DN 15 çelik boru için dış çap yaklaşık 20 mm'ye eşittir.

valflama

Ne olmalı?

• Dairenin girişinde her iki iplik de küresel vanalar koydu, tamamen yükselticilerinden kesildi.
• Beslemedeki valf bir karter ile karışmazsa (kaba filtre). Pil veya kumların pilinizde ince kanalların tıkanmasına izin vermez.
• Her radyatör, dönüş borusunda bir besleme vanası ve bir boğma veya termal kafa ile donatılmıştır. Throttling, ısınma maliyetlerini azaltmaya yardımcı olacak ve bunları ihtiyaçlarınıza göre şekillendirecek.

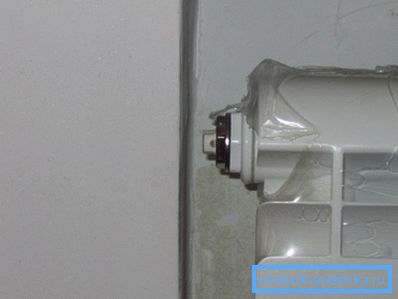

• Alt bağlantı ile Mayevsky'nin vanalarından biri, hava tahliyesi sağlayan üst radyatör tapalarından birine yerleştirilir.

Sonuç

Tavsiyelerin, kendi dairelerinde ısıtma tasarım ve yapımında okuyucu için yararlı olacağını umuyoruz. Her zaman olduğu gibi, makaleye eklenen video ek tematik materyaller içerir. İyi şanslar!
