Bir apartmanın ısıtma sistemi: teknik cihaz ve çalışma

Özel bir evin en basit iklim ağı, bir ısıtma kazanı, radyatörler ve bu elementleri soğutucu akışkanın kapalı olduğu kapalı bir halkaya bağlayan borulardan oluşmaktadır. Ancak, yüksek katlı binaların ısıtma sistemleri tamamen farklı bir şekilde düzenlenmiştir, bu da bir apartman dairesinde bulunan bileşenini tamir ederken veya modernize ederken dikkate alınmalıdır. Aksi takdirde komşuları ve konut ofisleri ile ilgili sorunlardan kaçınılmayacaktır.

Merkezi soğutma sıvısı ile ısıtma düzeninin şeması

Ev dağıtım düğümü

Bir apartmanda bulunan ısıtma sistemi, boru hatlarını bodrumdaki akış ve deşarj ısı hatları ile bağlayan boruya (SNiP 41-01-2003'e ekli talimatlar) monte edilen bir stop vanasıyla başlar.

Dikkat edin! Bu an, konut ve toplumsal hizmetler çalışanları ve ısı üreten kuruluşlar için çok önemlidir. Bu vanadan güçleri bölünmüş durumdadır: ısıtma hizmetlerini sağlayan kuruluş dış iletişimin güvenliği ve işletilebilirliğinden sorumludur, konut departmanı veya kat mülkiyeti iç sağlık konusunda endişelenmelidir.

Stopcock'un ardından, evin tüm katlarında bulunan dairelerden soğutma suyu ve sıcak su sirkülasyonu için gerekli olan çeşitli ekipman bulunmaktadır. Onun listesi ve açıklaması tabloda verilmiştir.

Bir apartmanın ısıtma sistemi, ısıtma asansör memesinin çapını değiştirerek ayarlanır. İlgili valfı kapatarak ve açarak, mahfaza ve yardımcı personel, ısıtma sisteminde soğutma sıvısının sirkülasyonunu hızlandırır veya yavaşlatır, böylece radyatörlerde sıcaklığı değiştirir.

Tedarik ve tahliye boru hatları

Apartman binalarının ısıtma sisteminin bir sonraki önemli unsuru, evin her katına su sağlayan ve konutlara takılı olan bataryaların içinden geçen soğutulmuş soğutma suyunu boşaltan yükselticilerdir.

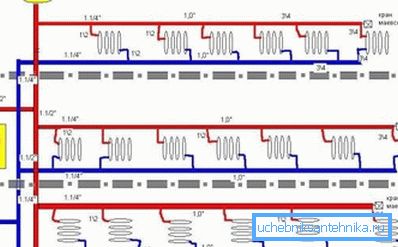

İki ana şema vardır:

1. Isı taşıyıcı bir borudan beslenir ve diğerinden çıkarılır.. Her kattaki evin farklı uçlarında yer alan bu ana yükselticiler, tüm akülerde yol boyunca ilerleyen sıvının aktığı jumperlarla birbirine bağlanır. 5 katlı çok katlı eski bir evin ısıtma sistemi bu şekilde düzenlenmiştir.

Böyle bir şema daha sonra terk edildi, çünkü soğutucuyu tamamen boşaltmayı zorlaştırır. Belirli bir dairede boruları veya radyatörleri havalandırırken, boru hattının yatay kesitlerinden tüm suyu temizlemek çok zordur.

1. Su, dikey bir borudan tavan arasına akar ve daha sonra aşağı doğru akar, aküden aküye, en üst kattan dibe akar..

Dikkat edin! Bu su dağıtım şemalarının her ikisi de büyük bir dezavantaja sahiptir - çatı katında veya teknik katta bulunan köprü. Hava valfi aracılığıyla hava tahliyesi için gereklidir, ancak bir bütün olarak iklim sisteminin verimliliğini azaltan oldukça önemli bir ısı kaybına yol açar.

Apartman binalarının (tavanlar ve bodrum katları) teknik seviyelerinin ısıtılmadığı göz önüne alındığında, ısıtma sisteminin kazası durumunda soğutucu akışkanın donma tehlikesi vardır.

Bunu önlemek için, aşağıdaki ısıtma özelliklerine sahip tasarım özellikleri verilmiştir:

1. Yatay jumperların eğimi. Eğer SNiP tarafından sağlanan boru hatlarının yüksekliğinde düşüş gözlenirse, soğutma sıvısının inişi sırasında borularındaki tüm sıvı gider ve boruları ve radyatörleri kırabilecek buz oluşumu tamamen ortadan kalkar.
2. Teknik zeminlerin ısıtılması. Çatı katındaki ve bodrum katındaki radyatörlerin ısıtılması sağlanmamış olsa da, borular kendilerini kaplayan cam yünü veya mineral elyafına rağmen hala havayı ısıtır, bu nedenle soğutma sıvısı acil bir ısıtma durağı sonrasında hemen soğumayacaktır.
3. Büyük atalet. Yükselticilerin üst ve alt lentoları, çap borularında oldukça büyüktür (50 mm'den fazla). Isı kesildikten sonra soğumaları hemen gerçekleşmez. Bu nedenle, içlerindeki suyun donması için zaman yoktur.

Genel olarak, soğutucunun üst dağılımı ile şu anda kullanılan şema, bazı çalışma özelliklerine sahip olmasına rağmen oldukça etkilidir:

1. Isıtma sistemini başlatmak mümkün olduğunca basittir. Tavandaki su ve hava valfinin erişimini engelleyen kesme armatürünü açmak yeterlidir. Boruları su ile doldurduktan sonra, soğutucu madde kaybını önlemek için ikincisi bloke edilir. Bu durumda, iklim ağının lansmanı sona erer.
2. Aksine, soğutucunun ısıtma ve acil deşarjını kapatmak zordur. Önce istenen boruyu en üst katta bulmalı, orada bulunan vanaları kapatmalı ve ardından yükselticinin alt kısmındaki vanayı açmalısınız.
3. Dikey dağılım ile, ısı dağılımı eşit değildir (ısıtma hizmetlerinin fiyatı aynı olsa da). Gerçek şu ki, üst dairelerde daha iyi ısıtır, daha iyi ısıtır ısı taşıyıcı. Bunu telafi etmek için, aşağıda bulunan dairelerde çok sayıda bölüm bulunan ısıtma radyatörlerini monte etmeniz gerekmektedir.

Dairelerde eşanjör

Bir apartman dairesinde ısıtma cihazlarını kendi ellerinizle değiştirmediyseniz, o zaman iki cihazdan biri tarafından ısıtılır:

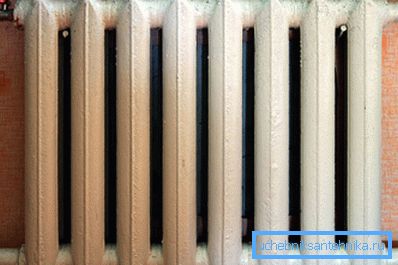

1. Dökme demir batarya. Küçük bir ısı transferi, önemli atalet, büyük ağırlık ve estetik bir görünüme sahip değildir. Diğer taraftan, bu cihaz herhangi bir kaliteye sahip bir ısı taşıyıcı ile kullanılabilir. Dökme demir, neredeyse korozyona karşı hassas değildir ve iç birikintilerin periyodik olarak temizlenmesiyle 50 yıldan fazla dayanabilir.

1. Isı değiştirici plakaları ile çelik boru. Bu ısıtma cihazı, evlerin yapımında tasarruf ile bağlantılı olarak kuruldu ve su tutmuyor.

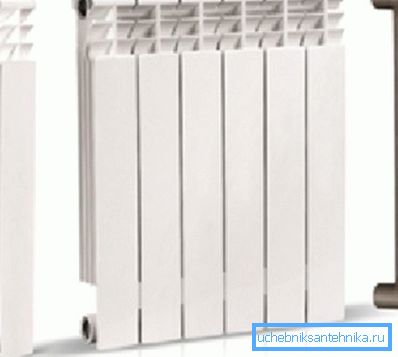

Şimdi merkezi soğutma suyu kaynağı olan bir ısıtma sistemi için en iyi seçenek bimetalik ısıtma radyatörleri olarak kabul edilir.

Bu cihazlar şunlardan oluşur:

• Soğutucunun aktığı çelik çerçeve;
• çerçeve üzerine giyilen alüminyum ısı eşanjörü - ısı transferini artırır ve bataryayı çekici bir görünüme kavuşturur.

İçerisindeki dayanıklı çelik borular korozyonu önler (tüm alüminyum radyatörlerin aksine) ve merkezi ısıtma sistemleri için yaygın olmayan hidrolik ve pnömatik şoklara karşı koruyan radyatöre güç verir.

Bimetalik bir cihazın kullanılmasında bir başka olumlu nokta yüksek güçtür. Bu daha az bölüm kullanımını mümkün kılar.

Sadece olumsuz, yüksek maliyettir. Tarif edilen ısıtma üniteleri şu anda mevcut olan tüm ısıtma ekipmanı arasında en pahalı olanlardır.

Dikkat edin! Akülerinizin giriş borularında - musluklar, termostatlar, şoklar vs. - ayar valfleri varsa bypass cihazını (akünün giriş ve çıkışları arasındaki jumper) donatmalısınız. Aksi takdirde, termostat, sadece pilinizde değil, aynı zamanda komşuları memnun etme olasılığı olmayan aşağıda bulunan tüm dairelerde soğutucu akışkanını kontrol edecektir.

Sıcak su sistemlerinin özellikleri

Konut apartmanlarında ısıtma yapan kuruluş, tüketicilere sıcak suyu tanıyor ve sağlıyor.

İklim sistemi gibi, bu mühendislik ağının bazı ayırt edici özellikleri vardır:

1. Isıtma süresince sıcak suyun ve soğutucunun ısıtılması merkezileştirilmiştir. Çoğu zaman, aynı borular her iki sıvıyı da beslemek için kullanılır. Akışı ayırmak için bodrum katında bulunan vanalar kullanılır.

1. Sıcak su sistemi bir veya iki boruya sahip olabilir. Bu valf şeması daha çok tercih edilir, çünkü valf açıldığında tek bir boru sisteminde meydana gelen aşırı su tüketimini önlemenize izin verir (her tüketici soğutulmuş suyun boşalmasına ve sıcak suyun akmaya başlamasına kadar bekler).
2. Genellikle banyoya monte edilen ve havlu kurutmak için kullanılan radyatörler sıcak su boru hattına bağlanır. Bu, ısıtmalı havlu askısının yaz aylarında sıcak kalması ve banyoda kalmaktan rahatsız olması nedeniyle çok iyi bir plan değildir.

İpucu! Bu sorunu çözmek için basit. Onarımlar sırasında veya bir dairede ısıtma ekipmanı değiştirilirken, kapatma vanaları giriş ve çıkış bağlantılarına takılmalıdır. Baypası donatmayı unutma.

1. Sıcak su, ısıtma boruları ile sağlandığı için, genellikle yaz aylarında kapalıdır. Isıtma ağlarının ana ekipmanı üzerinde bakım çalışması yapılması gerekmektedir.

Sonuç

Merkezi soğutma suyu akışına sahip apartmanların ısıtma sistemi, bireysel iklim ağlarından temel olarak farklıdır. Niteliksiz müdahale ve modernizasyon sadece komşulardaki ısınma kalitesini bozmakla kalmaz, aynı zamanda boru hatlarının tamamen engellenmesine de yol açabilir.

Bu nedenle, herhangi bir iş yaparken, belirtilen kurallara sıkı sıkıya uymak veya nitelikli uzmanların hizmetlerini kullanmak gereklidir. Bu makalede yayınlanan videodan yüksek katlı binaların mühendislik ağları hakkında daha fazla bilgi edinebilirsiniz.
