Bir borunun borulu nasıl yapılır: tasarım ve montaj

13-05-2018

Isıtma

Herhangi bir banyonun “kalbi” sobadır, bu yüzden cihazına özel dikkat gösterilmelidir. Tabii ki, en kolay yol bitmiş bir yapıyı satın almak, ancak oldukça pahalı olacak, böylece para tasarrufu ve soba kendiniz yapabilirsiniz. Bu yazıda, örnek olarak, en basit ve en ekonomik seçenek olduğundan, yatay bir banyo sobasının borudan kendi ellerinizle nasıl yapıldığına bakacağız.

Genel bilgi

Hamam fırınının özel bir özelliği, aynı anda birkaç işlevi yerine getirmesidir:

Odadaki havayı ısıtır;
Hijyen için gerekli olan suyu ısıtır;
Taşları ısıtır.

Çalışma prensibine göre, banyo sobalarının borudan kendi elleriyle yapıldığını ve fabrika yapılarının farklı olmadığını söylemeliyim. Elbette, fabrika ürünlerinde daha fazla özellik mevcut olabilir ve daha çekici bir tasarıma sahiptir.

Ancak, dikkatli bir çalışma ile, ev yapımı bir ocak, kendisine verilen görevlerle yeterince başa çıkacak ve sahiplerini hayal kırıklığına uğratmayacaktır.

Borudan fırının özellikleri

dizayn

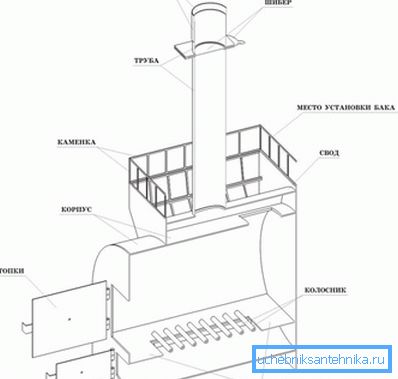

Dolayısıyla, söz konusu inşaat aşağıdaki ana unsurlardan oluşmaktadır:

fırın;
Banyo taşları için tasarlanmış, vücudun dışında veya içinde bulunan kapasite;
Kül odası;
Odanın dış tarafına yakıtın yanmasıyla sonuçlanan bir baca.

Bölmeler, ızgaralardan ızgaralarla ayrılır. Su ısıtma tankı gibi böyle bir yapısal eleman hakkında söylenmelidir. Bazı modellerde fırın gövdesinin bir parçasıdır, fakat daha çok odanın üstünde taşlarla bulunur.

Tankın ayrı bir eleman olduğu, ancak fırına hortum veya borularla bağlanan modeller de vardır (ayrıca bir profil borusundan Truss makalesine bakın: doğru hesaplamalar gerektiren etkili sistemler).

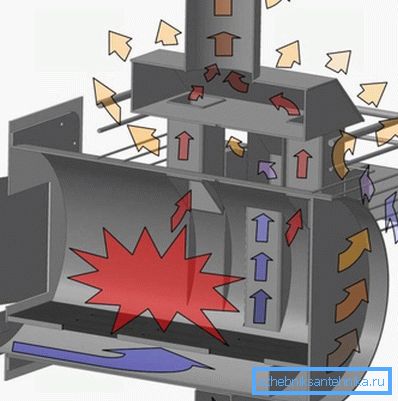

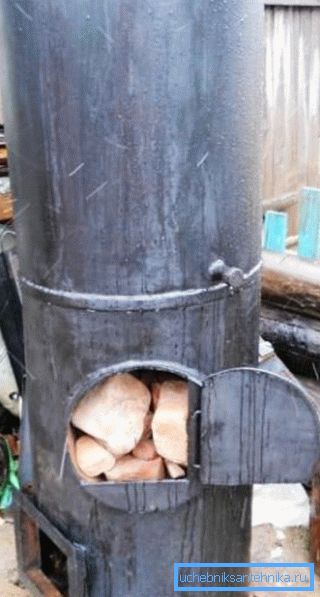

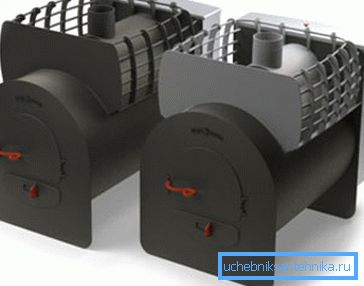

Borudan ev yapımı banyo sobaları yatay ve dikeydir. İlkleri tercih edilir çünkü daha uzun süre yanarlar ve aynı zamanda odayı daha hızlı ısıtabilirler. Bu nedenle, tam olarak dikey tasarımın üretimini ele alacağız.

haysiyet

Elbette, bir borudan çıkan banyo ocakları, bağımsız olarak gerçekleştirilebilen tek tasarım seçeneğinden çok uzaktır, ancak bunların arasında aşağıdaki noktaların vurgulanabileceği bir dizi avantaj vardır:

Yüksek sıcaklıklara karşı iyi direnç	Çeliğin özelliklerinden dolayı.
Banyoda çabuk ısınma yeteneği	En basit ev yapımı fırınlar bile 40-90 dakikada bir banyoyu ısıtabilir (zaman ortam sıcaklığına bağlıdır).
Kolay kurulum	Tuğla konstrüksiyonların aksine, bir kaynak makinesinin ve metal için diğer aletlerin nasıl kullanılacağını bilen herhangi bir kişi metal bir fırın oluşturabilir.
Düşük fiyat	Malzemelerin satın alınması, güçlü maliyetler gerektirmez ve çiftlikte uygun bir boru parçası varsa, fırın genellikle ücretsiz olacaktır.
dayanıklılık	Tasarım verimli bir şekilde yapılacaksa, o zaman bir düzineden fazla yıl hizmet edebilir.
Düşük ağırlık	Bu nedenle, metal konstrüksiyonun tuğla muadilinin aksine bir temel oluşturması gerekmemektedir.

eksiklikler

Avantajları ile birlikte, metal ürünlerin dezavantajları var, ancak bunlardan sadece ikisi var:

Tasarım hızlı soğur	Bu nedenle, banyo alma sürecinde ocak sürekli ısıtılmalıdır.
Oda dengesiz ısıtır.	Bu dezavantaj sadece geniş bir alana sahip banyolarda dikkat çekicidir.

İpucu! Büyük saunalarda, uzmanlar, eşit olmayan ısınmayı önleyecek çeşitli sobaların monte edilmesini tavsiye ediyorlar.

Fırın imalatı

Yatay fırının üretimi için talimatlar aşağıdaki gibidir:

İlk adım, en az 0.5 metre çapında ve yaklaşık 0.8 metre uzunluğunda bir boru hazırlamaktır. Borunun kenarları dikkatlice hizalanmalıdır.

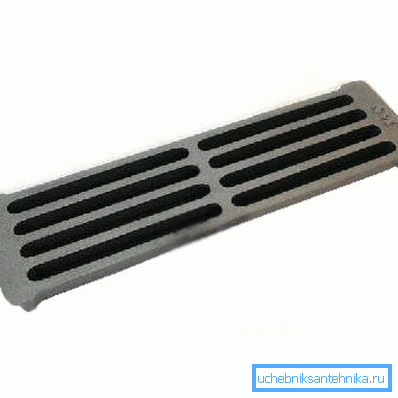

Daha sonra, 10–12 mm kalınlığında bir metal levhadan, 80x40 cm boyutlarında bir dikdörtgen olan bir ızgara alanı yapmak gerekir, bu bölgede bir delik açmanız ve çubukları ekleyip endüstriyel ızgara çubuklarını kullanmanız gerekir.
Izgara hazır olduğunda, borunun içindeki duvarlara kaynak yapılmalıdır. Aynı zamanda, boru dikişinin, ürünün ömrünü uzatacak şekilde platformun altında kalmasını sağlamak gereklidir.

Son duvarlar sacdan yapılmalıdır. Dışa doğru, yuvarlatılmış bir dikdörtgen olmalıdır. Parçanın yüksekliği 70 cm ve genişliği - 60 cm olmalıdır.
Daha sonra, cephede iki dikdörtgeni kesmeniz gerekir - bunlar üfleyicinin ve yanma odasının kapıları olacaktır.
Bundan sonra arka duvar 70x90 cm boyutlarında bir dikdörtgen şeklinde yapılmış, duvarın üst kısmı dışarıda bulunan ısıtıcı için bir durdurucu görevi görecektir.
Sonra cepheyi ve arka duvarı boruya kaynaklamak gerekir.
Daha sonra borunun ortasında (dışarıda), borunun ön durdurucusunu kaynaklamak gerekir, bu boru hattının altından ve arka duvarın dış hatlarından konturları takip etmelidir.
Gövdenin üst kısmında 15x15 cm ebadındaki bir delik açılmalı, baca için bir delik bulunan metal fırın bir levha üzerine monte edilir. Üstelik, delik 10 ila 15 cm arasında cepheye kaydırılmalı, bu da yakıtın tamamen yanması şartlarının sağlanmasına izin verir.
Bunun alanı baca çatısına kaynaklıdır.
Ayrıca, soba duvarlarını arttırmak için, 15-20 mm yüksekliğindeki ızgaralar tıpalara kaynaklanmaktadır.
Bir sonraki adım kül pan kapağını ve yanma odasını monte etmektir.
Ürünün arka tarafına su deposu için kaynak yapılmalıdır. Rafın boyutu, tankın boyutuna bağlıdır.

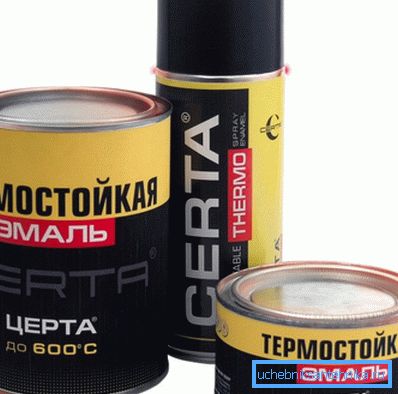

Çalışmanın sonunda pas ve ölçeği gidermek için yapı bir taşlama tekerleği ile işlenmelidir. Bu işlemden sonra ürün ısıya dayanıklı polimer boya ile kaplanabilir ve boyayı pişirmek için ısıtılır (prosedür oda dışında yapılır).

İpucu! Çalışmaya başlamadan önce, banyo sobasının borusunun yüksek kalitede olduğundan emin olunmalıdır, örn. korozyon belirtisi yoktur. Gelecekteki ürünün kalitesi buna bağlıdır.

Bu çalışmada tamamlanmış bir banyo için soba üretimi. Şimdi ürünü kurabilir ve çalıştırabilirsiniz.

Sonuç

Borudan soba nasıl pişirileceğini anlayarak, bu görevle başa çıkmak gerçekten zor değil. Üstelik, ürün güvenli ve yeterince yüksek bir verime sahip olacaktır. Tek şey, teknolojiyi ihlal etmeden, yukarıdaki tüm adımları dikkatli bir şekilde gerçekleştirmektir (ayrıca bir profil borusundan alınan merdivene bakınız: hafif ve sağlam bir yapının nasıl oluşturulacağı).

Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
