Bir daireye radyatör takmak: bir inşaat ekibinin yardımı

Isıtma sistemi, herhangi bir evin en önemli mühendislik ağlarından biridir. Radyatörlerin ve boruların ne kadar doğru monte edildiğine bağlı olarak, odadaki sıcaklığa ve soğutma sıvısının verimliliğine bağlıdır. Onarım sırasında, para tasarrufu yapmaya ve radyatörleri dairenize kendi ellerinizle monte etmeye karar verirseniz, yardım, aşağıda bulabileceğiniz detaylı talimatlar ile sağlanacaktır.

eğitim

Bir daire için radyatörleri seçmeden, satın almadan ve monte etmeden önce iyice hazırlamanız gerekir.

Her şeyden önce, evinizde ne tür bir ısıtma düzeninin uygulandığını öğrenmelisiniz.

Modern mühendisler iki ana çeşidi bilir:

• evde tek borulu ısıtma sistemi - eski binanın çoğu kentsel dairesi tipik olup, merkezi soğutma suyu tedarik sistemine bağlıdır (istisnalar olsa da);

• İki borulu - bireysel kazanlarla donatılmış modern evlerde daha yaygındır.

Dikkat edin! Tedarik boru hatlarının sayısına ve aksesuar satın alma ihtiyacına bağlı olarak: armatürler, borular, valfler vb. İçin filtreler. Bu nedenle, sistemi yanlış tanımladıysanız, yeterli ayrıntı olmayabilir veya fazladan bir miktar kalmaya devam edebilir.

enstrümanlar

Radyatör takmak için daha iyi bir performans sağlandı, aşağıdaki araçları kullanmanız gerekiyor:

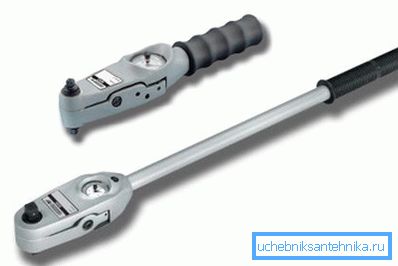

• Sürücüyü sıkarken kuvveti hassas bir şekilde dozlayabileceğiniz tork anahtarları;

• akü ile boruların ek yerlerinde sızıntıyı önleyecek sızdırmazlık malzemeleri.

Gerekli parçaları

Radyatörlere ek olarak başka detayların neler gerektirebileceğini daha ayrıntılı olarak ele alalım:

1. baypas. Bir boru bağlantı sistemi ile gereklidir. Akünün kendisini atlayarak, boru hattının gelen ve giden bölümlerini bağlayan bir boru. Daha düzgün bir soğutma sıvısı akışı düzenlemenizi sağlar ve ayrıca tüm ısıtma ağının çalışmasını durdurmadan hasarlı bir radyatörü değiştirmeyi veya onarmayı mümkün kılar.
2. bulgular. Bunlar arasında adaptörler, tee'ler, kaplinler, açılar ve benzerleri bulunur. Sayıları ve çeşitleri, apartmandaki boru hatlarının konfigürasyonuna ve kurulumlarının kullanılmış şemasına bağlı olarak belirlenir.


3. valflama. Isıtma ağlarının kurulumunda yeterli tecrübeye sahip değilseniz, radyatörlü boruları birleştirmek için kullanılan standart muslukların satın alınması tavsiye edilir. Otomatik veya küresel vanaya sahip modern sistemlerin kurulumu daha zordur ve montajcıdan belirli bir bilgi ve deneyim gerektirir. Satın alma işlemi yaparken, iplik parametrelerinin ve vana, boru ve radyatörlerin boyutlarının eşleştiğinden emin olun.
4. Montaj braketleri. Tasarımları tercihlerinize bağlıdır, ancak aynı zamanda pilin tasarımını da dikkate almak gerekir. Örneğin, dökme demir ürünler için, alüminyumdan daha dayanıklı kancalara ihtiyaç vardır.

İpucu! Dübelleri ve ankraj cıvatalarını seçerken, sadece radyatörün ağırlığına değil, aynı zamanda içinden akan suyun kütlesine de dayanmaları gerektiğini hatırlamanız gerekir. Önemli güvenlik payı ile ilgilenin.

1. Hava valfi (Mayevsky'nin vinci). Bu gerekli eleman, radyatörün üst kısmına monte edilir ve soğutma sıvısını sisteme döktükten sonra oluşan hava tapalarını çıkarmak için kullanılır.

Kurulum yerinin seçimi

Gravitasyonel ısıtma sisteminin (sıvı akışının pompa tarafından düzenlenmediği, ancak soğutma sıvısının sıcaklığı ve basıncı arasındaki farktan dolayı) sıcak akışkanın çıkışından çıkışına kadar bir eğimle monte edilmesi gerektiğini unutmayın, aksi takdirde aküler her zaman hava fişleri oluşturacaktır.

Radyatör monte etmek için en yaygın yer, soğuk hava kaynağı olduğu için pencere açıklıkları altındadır. Isıtma paneli, orta kısmının pencere bloğunun ortasına düşmesi için konumlandırılmalıdır. Bununla birlikte, bu gereksinim gerekli değildir, bu şekilde takılan pil, odanın iç kısmında daha organik görünecektir.

Aşağıdaki koşullar kesinlikle dikkate alınmalıdır:

• Radyatöre soğutma sıvısı getiren boru bölümleri 0,005 ila 0,01'lik bir eğimde monte edilir (bu, boru hattının her bir metresi için yataydan sapmanın 5 mm olduğu anlamına gelir);
• Bataryanın alt kenarından zemine minimum mesafe 10 cm'dir;
• Radyatörün üst kısmından pencere eşiğine minimum mesafe 10 cm'dir;
• Duvar yüzeyinden bataryaya minimum mesafe 5 cm'dir.

Bu sayılar, odada havanın doğal taşınmasını (karıştırmasını) sağladıkları için önemlidir. Ayrıca pili takarken dikey ve yatay çizgileri gözlemlemeyi unutmayın.

İpucu! Isıtma sisteminin verimliliğini artırmak için, radyatörün arkasındaki duvara bir ısı yansıması malzemesi yapıştırabilir veya yüzeyi düşük bir ısı iletkenliği katsayısına sahip özel bir bileşikle kaplayabilirsiniz.

Montaj braketleri

Tüm modern radyatörler bölümlerden monte edilmiştir. Bunların sayısı bataryanın malzemesine ve ısıtılan odanın alanına bağlıdır. Güç hesaplaması konusu bu materyal çerçevesinde ele alınmayacaktır, ancak 1 m2'nin bir braket ile desteklenmesi gerektiğini bilmeniz gerekir.

Uygun kalınlıkta demir çubuklardan bağımsız olarak veya bir mağazada satın alınabilirler. Çoğu zaman, modern alüminyum, çelik veya bimetalik radyatörlerle birlikte, zaten monte edilmiş parçaları vardır.

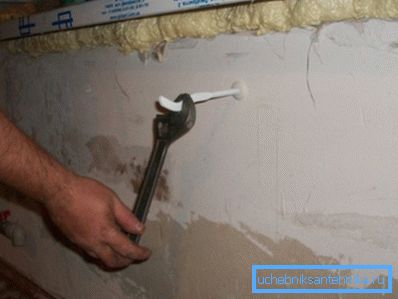

Montaj donanımı aşağıdaki gibi kurulur:

• Delme deliklerinin yerlerini işaretlemek (her bir kancanın batarya bölümleri arasında olması gerekir);
• delikler delinir (burada matkabı bir tarafa veya diğerine hareket ettirmemek için dikkatli olmanız gerekir);
• deliğe bir dübel yerleştirilir, bundan sonra braket vidalanır (bazı aksesuar türleri çapalarla sabitlenir: bu durumda dübeller kullanılmaz).

Dikkat edin! İşin bu aşaması belki de en önemlisidir, çünkü bu, davranışının doğruluğuna bağlı olarak, bataryanın sağlanan yere ne kadar doğru bir şekilde “düşeceğini” gösterir.

montaj

Çalışmaya başlamadan önce, ısıtma devresini kapatın ve soğutucuyı buradan çıkarın. Bunu yapmak için, apartman dairesinde bulunan vinçler (eğer eviniz ayrı bir ısıtma sistemi ile donatılmışsa) veya bodrum katında (merkezi ısıtmaya bağlanması durumunda) servis yapın.

Bundan sonra, duvardaki bağlantı elemanlarının bir kez daha kontrol edilmesi tavsiye edilir. Bunun için su veya lazer seviyesi. Unutmayın, çarpık olarak monte edilmiş bir bataryada, soğutucu madde yanlış şekilde dolacaktır, bu da suyun ısındığı tuzların düzgün olmayan ısınmasına ve birikmesine yol açacaktır.

Yükleme işleminin kendisi zor değil:

• takılan ürün memelerin içine toz girmesini engelleyen tüm fişlerden salınır;
• üst kısımda Mayevsky'nin vinci sabitlenmiştir;
• bir baypas bağlandı (tek borulu bir ısıtma sistemi kullanılıyorsa);
• Batarya braketlere asılır ve borulara sabitlenir.

Bağlantı, borulara önceden sarılı olan özel manşonların yardımıyla yapılır. Derzler çeki ve silikon dolgu macunu ile kapatılır. Gaz kaynağında tecrübe sahibi olmak için boruları kaynaklayabilirsiniz (bu yöntem tüm radyatörler için uygun değildir).

İpucu! Alüminyum veya çelik piller takıyorsanız, yüzeye zarar vermemek için, konstrüksiyonun ve montajın sonuna kadar ambalajın çıkarılmaması önerilir.

Akülerin montajının sonunda, ısıtma ağının sıkıştırılması denir. Bu, fiyatı tek bir işlem için satın almak için yeterince yüksek olan özel bir cihaz gerektirir. Bu nedenle, konut ofisi veya özel bir şirketten yardım istemek için tavsiye edilir.

Sonuç

Evdeki ısı sadece seçilen modele ve radyatörlerin montaj kalitesine bağlıdır. Diğer birçok nüansları hesaba katmak gerekir: soğutucu akışkanın bileşimi, termostatların varlığı ve benzerleri. İklimsel ekipmanların kurulumu hakkında daha ayrıntılı olarak, aşağıda bulunan videodan öğrenebilirsiniz.
