Bir elektrik sayacı nasıl seçilir

10-09-2018

Isıtma

Ne yazık ki, bugüne kadar, alternatif güç kaynakları istediğimiz şekilde böyle bir dağıtım almadı. Bu, bireysel modüllerin yüksek fiyatından ve yeterli bakım maliyetlerinden kaynaklanmaktadır. Bu nedenle, nüfus merkezi şebekeden enerji tüketmekte ve elektrik sayaçları kullanılarak muhasebe yapılmaktadır. Bu bağlamda, bir elektrik sayacının nasıl seçileceğini bilmek gereklidir.

Gerekli parametreleri belirle

Bir apartman veya ev için elektrik sayacı için mevcut seçeneklerden birinin seçimine geçmeden önce, projeye dahil edilmiş olan veya zaten bir yerleşim bölgesinde gerçekleştirilmiş olan ağın parametrelerini bilmeniz gerekir. Hangi cihazın yüklü olduğunu görün. Bu mümkün değilse, belgelere göz atın veya uygun yapıya başvurun.

Elektrik sayacı seçimine karar vermek için aşağıdaki soruları cevaplamanız gerekir:

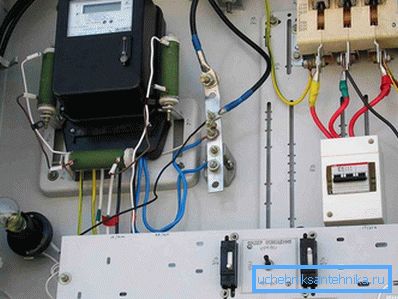

Ölçüm cihazı nerede monte edilir: iç mekanda veya dışarıda?
Yaklaşık maksimum yük nedir?
Gelecekte yüksek enerjili tüketicileri mi bağlamayı planlıyorsunuz?
Çoğu cihazın rahat eşzamanlı çalışması için hangi akım gücü gereklidir?
Kaç fazı bırakacak?
Belirli durumlarda hangi doğruluk derecesi tercih edilir?
Tarifeler ile tüketim dökümü planlıyor musunuz?
Operasyonun sıcaklık koşulları nelerdir?
Tek fazlı tüketiciler mi yoksa sadece üç fazlı tüketiciler mi olacak?
Cihazda ek fonksiyonlar var mı?

Bazı öğeler hemen işaretlenebilir. Diğerlerinin aşağıda verilecek ek bilgileri dikkate almaları gerekecektir.

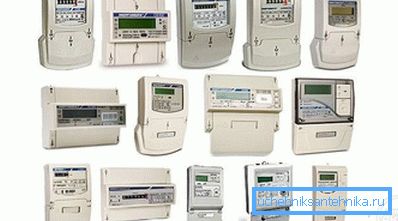

Ne seçmek için

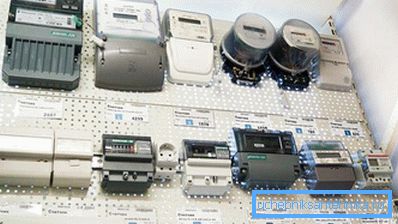

Tüm elektrik ölçüm cihazları iki büyük gruba ayrılır:

Tek fazlı. Özel bir ev veya daire için projeler sağladı. Bu sayede geleneksel ev aletlerinin kesintisiz çalışması mümkündür. Üç fazlı motorlar daha sonra bir kondansatör aracılığıyla başlatılacaktır.

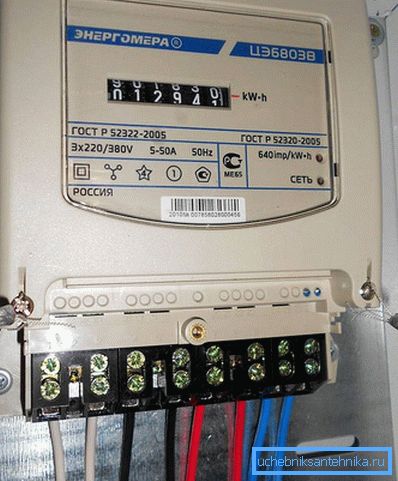

Üç fazlı. Bazı konutlarda ve evlerde de monte edilebilir. Genellikle, ek bir aşamaya ihtiyaç olduğu gerekçesiyle bunun için ek bir başvuru yapılır. Tüm alanın ısıtılması, bir elektrikli kazanın pahasına gerçekleştirildiğinde, yer değiştiremez. Bunların çoğu, çeşitli üretim tesislerinde mevcuttur. Buna karşılık, bu seçenek iki alt türe sahiptir: üç telli ve dört telli. İlk sadece üç fazlı tüketiciler planlandığında uygulanır. İkincisi sıfır ile gelir, yani uygun kablolama ve bağlantı ile, geleneksel 220 V üniteleri kolaylıkla kullanabilirsiniz.

Merkezi ağa bağlanma yöntemine bağlı olarak, bu tip üç fazlı sayaçlar ayırt edilir:

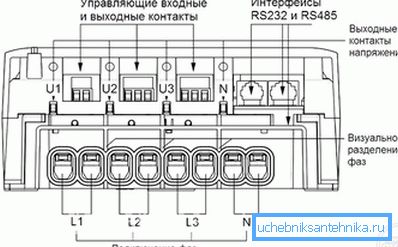

Ramjet. Cihaza giden yolda başka modül yok. İşaretlere ve planlanan kablolara göre teller basitçe terminallere yerleştirilir. Bu tip ürünler, 50 kW'ı aşmayacak toplam yük durumunda kullanılır ve akım 100 A'dır. Ancak, üç fazlı tüketicilerin mevcudiyeti azsa veya çok seyrek açılırsa, faz dengesizliğinin kontrol edilmesi önemlidir. Şekil% 20'yi geçerse, bu durum iletkenlerden birinin arızalanmasına neden olabilir. Sonuç, üç fazlı üniteleri başlatmada bir başarısızlık veya yetersizlik olabilir.
Polukosvennye. Hesaplanan değişken yükün 60 kW'ın üzerinde olduğu durumlarda bu şartlar sağlanmıştır. Ana hat özel akım trafoları ile cihaza verilir. Dönüşüm sırasında belirli bir kayıp vardır, bu nedenle faturayı ödediğinizde, okumaları dönüştürücülerde belirtilen faktörle çarpmanız gerekir. 4 farklı giriş şeması vardır: on-kablo, bir yıldızın içine akım trafosu, bir test terminal bloğu üzerinden, kombine akım ve gerilim devreleri.
Dolaylı. Çoğu zaman endüstriyel amaçlar için kullanılır. Önceki görünümde olduğu gibi, gerilim trafoları üzerinden bağlanırlar, ancak büyük bir gerilim - 6-10 kV, akım trafoları. Bu durumda, izin verilen maksimum yük önemli ölçüde artar. Bu, çeşitli makinelerin motorlarının başlatılmasının çok zorlanmadan gerçekleşeceği anlamına gelir. Onların iki alttürü var. Birincisi, belirli bir dönüşüm faktörü değeri olan transformatörler içindir. İkincisi evrenseldir ve çeşitli göstergeleri destekler.

Daha dar bir odağa sahip olan ve belirli bölgelerde, yerel yerlerde veya önceden kararlaştırılmış koşullara bağlı olarak uygulanan çözümler vardır. Örneğin, aralarında şunlar vardır:

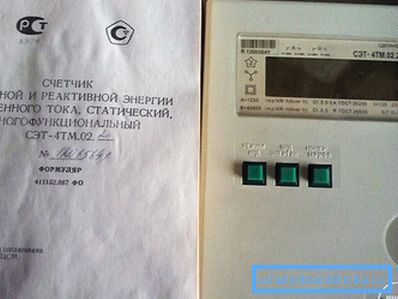

Aktif ve reaktif enerjiyi ölçen ürünler. Tüketici tarafından alınan ve tamamen dönüştürülmüş ve tüketilen enerji aktif olarak kabul edilir. Örneğin, bu akkor ampuller, elektrikli ısıtıcılar, şömineler, ütüler vb. İçin geçerlidir. Bu durumda, 2 kW gücünde, cihazın bir süre boyunca 2 kW tüketmiş olduğu düşünülür. İnşaat, transformatörleri, kapasitörleri ve diğer bileşenleri olan ünitelerde durum tamamen farklıdır. İşlerinin özü, ilk olarak, tedarik edilen enerjinin kısmen depolandığı ve daha sonra yararlı çalışmaya dönüştüğü gerçeğinde yatmaktadır. Örneğin, motoru çalıştırmak için, bir kondansatörde bir nabız depolamak gerekir, daha sonra sargılara aktarır. Bu, sıradan elektrikli ev aletleri için de geçerlidir. Matkapta 1000 W gücünün gösterilmesi mümkündür, ancak aslında 1700 W tüketecektir. Kesin rakamı belirlemek için, genellikle, belirtilen gücün bölünmesi gereken katsayıdır. 0.5 ile 0.9 arasında olabilir. Ne kadar yüksekse, reaktif enerjinin kaybı o kadar az olur. İki tür tüketimi hesaba katan sayıcılar, genellikle çok sayıda yüksek güçlü ekipmanın bulunduğu sanayi tesislerinde kullanılmaktadır. Bu durumda şirket iki basamaklı bir ekstre alır. Bazı durumlarda, özel bir modül kullanarak kayıpları telafi etmek mümkündür. Ortalama kişi için reaktif enerjinin tüketimi dikkate alınmaz.

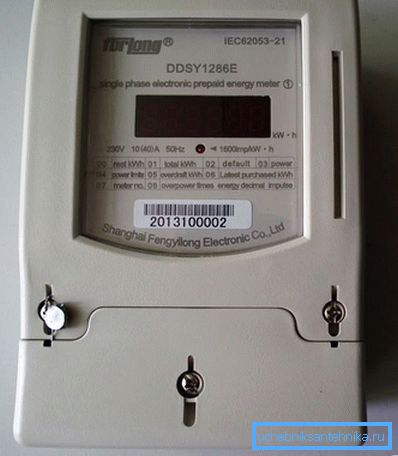

Ön ödemeli fiyatlar. En alt satırda, ödenen bu tür bir miktar medya teslimi mümkün olmaktadır. Verilerin cihazın kendisine iletilmesi için plastik kartlar veya iButton anahtarlıklar kullanılır. Bu durumda, beklemeden veya beklemeden ödeme yapabilirsiniz. Bu çözümün dezavantajı, gecikme durumunda bile tek bir ödemeyi devre dışı bırakmaktır.
Maksimum yük limiti ile. Bu durumda, cihazın kendisinde bir güç kontrol devresi uygulanır veya bir sınırlayıcı yerleşiktir. İlk varyantta, beyan edilen değer aşıldığında, bağlantı kesen cihaza bir sinyal gönderilir. İkincisi - güç cihazının kendisi zincir kırma üretir. Bu tür ürünlerin montajı, bireysel bir planın geliştirilmesinde giderek daha fazla gerekli hale gelmiştir. Bu, bir alanda rasyonelleştirme ve daha düzgün tüketim yapma arzusundan kaynaklanmaktadır. Bazı durumlarda, bu bir sorun yaratabilir, örneğin, isterseniz, gazın yanı sıra odayı elektrikli aletler ile de ısıtabilirsiniz. Böyle bir yük öngörülmediğinden, kalıcı bir kapatma gerçekleşir. Böyle bir üniteyi kurmadan önce, mevcut maksimum gücün tüm nüanslarını kabul etmek gerekir.

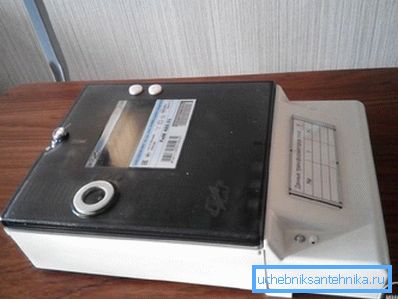

Kablosuz veri iletimi veya telemetri ile. Bu durumda, cihaz bir GSM kablosuz modülü veya okumak için özel bir port içerebilir. İlk durumda, denetleyici kullanmadan bile ifadeye hizmet gönderilir. İkincisi, hiçbir şeyin yazılması gerekmiyor, verileri özel bir cihazla okumak yeterlidir. Son kullanıcı için, bu durum, birisinin karşı tarafa hile yapmak istemesi ve ihlal sinyalinin derhal iletilebildiği durumlar haricinde, neredeyse hiç fark yaratmaz.

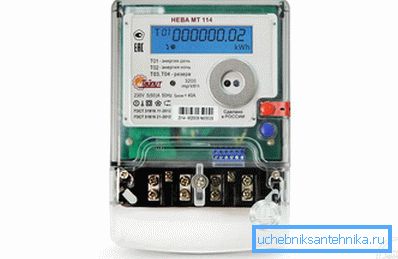

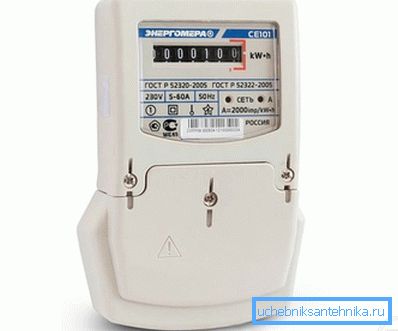

Tek tarife ve çoklu tarife. İlk her dairede kullanılır. Ancak ikincisi, yüksek güçlü cihazların ana dönemini gece saatlerine aktarabilenler için çok kârlı bir çözüm. Fikrin özü şu şekildedir: 7'den 23'e kadar, muhasebe bir fiyattan ve zaten 23'ten diğerine dayanmaktadır. Bazen fark 2 veya daha fazla kez ulaşır. Bazı ülkelerde, sakinleri bu tür cihazları kurmaya teşvik etmek amacıyla, gece elektriği ücretsiz olarak serbest bırakılmaktadır.
Elektrik satma yeteneği ile. Bir anlamda, bir yenilik, ancak güneş enerjisini veya ısının elektriğe dönüştürülmesi için bir sistemin olduğu çiftliklerde aktif olarak kullanılıyor. Bulutlu bir günde aktif bir elektrik kullanımı olduğunda, eksik parça tedarikçiden satın alınır. Fakat çok fazla üretildiği zaman, ağa verilir ve bu da ifadede görüntülenir. İdeal koşullar altında, sıfıra hatta bir artıya bile geçebilirsiniz.

Bazı işaretler genellikle sayaçlara uygulanır. Anlamanızı kolaylaştırmak için temel değerlerin bir açıklamasını veriyoruz. Örneğin, P harfi, reaktif enerji, L - aktif, O - tek fazlı, Y - evrensel bir cihaz olduğu anlamına gelir. Şekiller 3, 4 - bağlantıdaki tel sayısı. Cihazdaki ek bonuslar, karanlık odalarda okuma almanızı sağlayan ekran arka ışığı olabilir. Diğerlerinde, elektrik yokken bile değerleri görüntülemenizi sağlayan küçük bir pil üretilir.

Çalışma prensibi

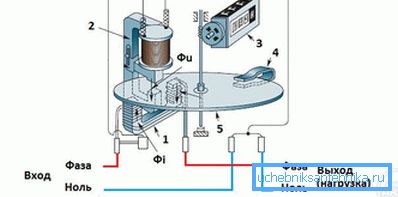

Belirli bir noktaya kadar, elektromekanik veya indüksiyon cihazları en yaygın olanıydı. Bunlar dönen bir diskin olduğu birimlerdir. İşinin prensibi, bir indüksiyon alanında vücudun davranışına dayanmaktadır. İkincisi, iki bobinin varlığına bağlı olarak oluşur. Bunlardan biri paralel olarak bağlanmıştır - bir voltaj bobini, diğeri seri - bir akım bobini. Aralarında diskten geçen ve dönmesine neden olan manyetik parazit akışı başlar. Sırasıyla, tüketimin nihai değerini temsil eden sayılarla hareket silindirleri oluşturur. Yük ne kadar yüksek olursa, parazit etkisi o kadar güçlü olur, plaka o kadar hızlı döner. Tüm süreçlerin bu şekilde gerçekleşmesi için, 90 ° 'lik bir faz kayması gereklidir.

Bu tür cihazların avantajları şunlardır:

Yüksek güvenilirlik. Kısa devreler durumunda bile, tüm sonuçların ortadan kaldırılmasından sonra çalışmaya devam edebilirler.
Uzun hizmet ömrü. Geri sayım 15 yıl ve daha fazla ile başlar. Bazı birimler 30 yıl veya daha fazla değiştirilmemiştir.
Ek yapılandırma gerektirmez. Tüm gerekli olan uygun kablolama yapmaktır.
Fiyat kategorisi elektronik ürünlere göre daha düşük.
Düşük kaliteli ağlara adapte edilebilirlik.

Dezavantajları şunlardır:

Azaltılmış tüketim ile azalan doğruluk. Bunun nedeni elektromanyetik alandaki düşüştür.
Küçük sınıf doğruluğu. 2 birim değerini aşmaz.
Yük akımlarında keskin bir değişiklik ile takip edilmemesi.
Elektriği açmak veya diski durdurmak için şemanın uygulama kolaylığı.
Yüksek iç tüketim oranı. yani Sayacın kendisi elektriğin alındığı miktardaki kısmı kısmen etkileyebilir.
Aktif ve reaktif elektrik enerjisinin hesaplanması için iki farklı cihaz kullanma ihtiyacı.
Nispeten büyük boy.

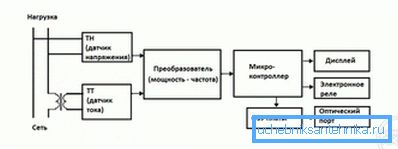

Elektronik metrenin çalışma prensibi aynı kalır, ancak bileşenler biraz değişmiştir. Sargılar yerine iki sensör kullanılır: voltaj ve akım. Sinyali aldıktan sonra, dönüştürücüye iletirler. Onun görevi sinyalin dijital olarak değiştirilmesi ve mikroişlemciye gönderilmesidir. Analizden sonra, veriler yerleşik bir ekran veya başka bir cihazda görüntülenir.

Bu çözümün avantajları şunlardır:

Endüksiyon cihazları ile karşılaştırıldığında kompakt boyutlar.
En çok giyilen mekanik parçaların eksikliği.
Yüksek dereceli doğruluk.
Farklı yönlerde enerjiyi saymak için tek bir ürünü kullanma yeteneği.
Minimum hata.
Okumaları uzaktan gönderme yeteneği.
Belirli bir alanda kayıpların hesaplanması avantajı.

Bazı eksiklikler var:

Şebekede kuvvetli düşüşler ve yıldırımın etkisi.
Yeterince yüksek fiyat. Özellikle multitariff cihazlar söz konusu olduğunda.
Onarım çalışmalarında zorluk.
Sıcaklıktaki ani değişikliklere karşı hassasiyet.
Çipte elementi belirleme karmaşıklığı, başarısız oldu.

Bazı yerlerde yetkili kuruluşlar araçları değiştirecektir. Bu hem tüketici pahasına hem de ücretsiz olarak gerçekleşebilir. Kurulumdan önce bu nüansı açıklığa kavuşturmak önemlidir.

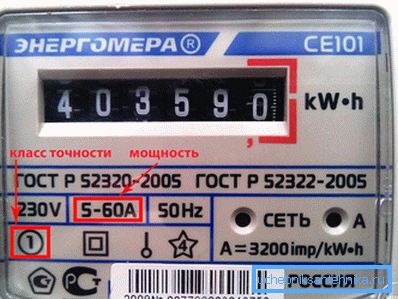

Doğruluk sınıfı

Doğruluk sınıfı cihazın doğruluğunu gösterir. Sayı ne kadar büyük olursa, kusur o kadar yüksek olur. Genellikle tüketici lehine gider. Bu nedenle, seçim özgürlüğünün olduğu durumlarda, daha avantajlı bir çözümde kalmaya çalışırlar. Toplamda, Rusya'da ve diğer bazı ülkelerde, aşağıdaki miktarlar ayırt edilir:

5.0;
2.0;
1.0;
0.5;
0.2.

Çoğu zaman ondalık kısım eksik olabilir. Ayrıca bazı durumlarda, S harfi eklenir, sargıların hangi malzemeden yapıldığını gösterir. En büyük sapma genellikle indüksiyon ünitelerinde bulunur, bu yüzden konut sakinleri bunları modern elektronik olanlarla değiştirmek konusunda isteksizdir.

Birisi hala ölçüm cihazını kandırmaya, durdurarak ya da okumaları gevşetmek için çaba sarf etmeye çalışıyor. Ancak çoğu zaman bu tür hileler sonuçsuz kalmaz. Yanmış kişileri izlemek her zaman kolaydır. Bu önemli bir ceza ile tehdit ediyor.

Kurulum türleri

Daha az durumlarda, sayacın kurulumuna daire veya ev içinde izin verilir. Daha sık olarak inişe veya evin ön duvarına taşınırlar. Bu, kullanıcının görevini herhangi bir değişiklik yapmaya zorlamak için yapılır. Kurulumun iki ana yolu vardır:

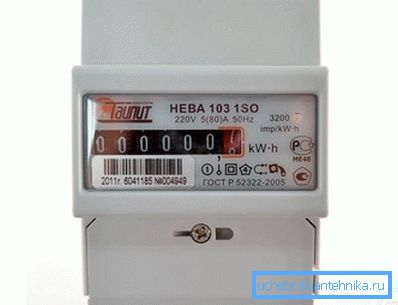

DIN rayında;
özel bir stand.

İlk durumda, birimin kendisini ve santralini birleştirmek için bir avantaj vardır. Arkasında metal plakanın boyutuna tam olarak uyan özel bir oluk vardır. İkinci seçenek hala özel evlerde ve apartmanlarda kullanılıyor ve kullanılıyor. Aynı zamanda, aşırı yüklere ve kısa devrelere karşı koruma sağlamak için panele otomatik bir anahtar veya fiş takılır.

Sokağa monte edildiğinde nemin girmesiyle ilgili sorunları önlemek için özel sızdırmaz bir kutu kullanılır. Genellikle UV ışığına dayanıklı plastikten yapılır. Görüntüleme penceresinin bir polimer yama ile değil, camla kaplanması önemlidir. İkinci durumda, zamanla bulanıklaşır ve okuma yapmak için ortadan kaldırılmalıdır. Arabalar için delikler ayrıca özel lastik uçlar ile kapatılmalıdır. Tek fazlı ve üç fazlı çözümler için kutuların boyutları ve parametreleri farklıdır.

Mühürün yerine kurulduğundan emin olun. Yanlışlıkla hasar görmüş veya bozulmuşsa, hemen kontrol cihazını bilgilendirmelisiniz. Bunu zamanında yapmadan küçük bir cezadan kurtulmak zor olacaktır.

Toplam güç ve akım gücünün hesaplanması

Bu tür hesaplamaların yapılması sadece ölçüm cihazının doğru seçimi için değil, aynı zamanda tüm sistemin zarar görmesini önleyecek gerekli enine kesitli tellerin satın alınması için de yararlıdır. Bunu gerçekleştirmek için yapmanız gerekenler:

Temiz bir kağıt alın.
Ağdan beslenecek tüm aygıtları listeleyin.
Her birinin yanında, güç tüketimini yeniden yazmak gerekir.
Sonunda, değerler toplanır ve toplam görüntülenir.

Ancak bunların hepsinin aynı anda çalışmayacağını hatırlamaya değer. Bu nedenle, en sık nelerin dahil edileceğinin bir kopyasını çıkarmalısınız. Tüketimini özetlemek gerekirse, akımın önerilen değeri ile yeterli otomatik olup olmadığını belirlemek mümkün olacaktır. Durumun böyle olmadığı ortaya çıkarsa, eşiği arttırmak için bir talep ile ilgili başvuru yapılır.

Cihazın maksimum “tazelik” ile satın alınması gerektiğine dair bir görüş var. Bu tavsiyenin bir kısmı haklı. Ancak, ana olanın çıkış tarihi değil, son kalibrasyonun tarihi olduğunu hatırlamakta yarar var. Tanımlanması için ilgili işaret pasaportun yanı sıra mühürde yapılır.

Makaleyi okuduktan sonra, en başta gelen sorulara geri dönebilir ve eksik alanları doldurabilirsiniz. Tüm ipuçlarını göz önünde bulundurarak, tam olarak size uygun olanı seçebilirsiniz.
