Bir gaz kazanı için bir baca nasıl inşa edilir: kendi

Özel bir evde herhangi bir ısıtma sisteminin gerekli elemanlarından biri kazandır. Bu ünite, kullanılan yakıttan bağımsız olarak, çalışmasının doğruluğunu ve güvenliğini garanti eden belirli gerekliliklere uygun olarak kurulmalıdır.

Montaj talimatlarının bazı zorlukları ve nüansları olduğundan, baca gaz kazanına nasıl monte edileceğini düşünün.

Tasarım özellikleri

Gaz kazanları için bacaları monte etmeden önce, cihazı seçmeli, satın almalı ve kurmalısınız. Bacaların geometrik boyutları ve diğer özellikleri ısıtma ünitesinin teknik özelliklerine bağlıdır (ayrıca bkz. Çapraz Bağlanmış Polietilen Boru ve Ek Parçaları: Teknik özellikler ve montaj özellikleri).

Tasarım yaparken dikkat edilmesi gereken ana nüansları düşünün:

1. En yaygın yuvarlak tasarımlar. Bununla birlikte, hiç kimse kare kesitli kazanlar için baca kullanımını yasaklamaz. Ana gereklilik - baca iç hacmi, kazanın yanma odasından daha büyük olmalıdır.

Yuvarlak bir boruda kalmaya karar verirseniz, iç hacmini belirlemek için, ürünün iç çapını bilmeniz gerekir. İşaretlemede belirtilmemişse, hesaplama için boru duvarlarının kalınlığını dış çaptan çıkarmak gerekir.

Daha sonra elde edilen değerler aşağıdaki formüle ikame edilir:

S =? * d_iç * L

Nerede_iç - Kullanılan borunun iç çapı;

L baca uzunluğudır.

Dikkat edin! Baca gazı kazan borusu, çıkışından daha geniş olmalıdır. Aksi takdirde, kazanı ve egzoz sistemini sabitlemek zor olabilir.

1. Baca yüksekliği, çatının sırtından ne kadar uzak olacağına bağlıdır.

Burada aşağıdaki ilişki var:

• 1,5 metreye kadar olan mesafe - borunun üst kısmı en az 50 cm daha uzun olmalıdır;
• 1,5 ila 3 metre arasındaki mesafe - üst kesim sırt veya sırt ile aynı hizada olabilir;
• 3 metreden daha uzak bir mesafe - bu durumda, çatının en yüksek noktasından çekilen yatay çizginin 10 derece altında olacak bir çizgi çizmek gerekir (baca bölümü bundan daha düşük olmamalıdır).

Borunun iç hacmini hesapladıktan sonra çapının yeterli olmadığı ortaya çıktıysa, fiyatı çok daha yüksek olacağından fazla detay almamalısınız. Yapının uzunluğunu biraz arttırmak daha tavsiye edilir.

Bacaların bağımsız montajı

Konaklama seçeneği belirleme

Gaz kazanları için bacalar çok karmaşık sistemler değildir, ancak bunları kendi ellerinizle kurarken birçok nüansı dikkate almalısınız. Aksi takdirde, kazan düzgün bir şekilde çalışmaz, bu da bozulmasına ve bazı durumlarda - odadaki egzoz gazlarının birikmesine ve insanların zehirlenmesine yol açabilir.

İnşaat veya kurulum ile devam etmeden önce borunun düzenleneceği yeri seçmelisiniz.

İki ana seçenek vardır:

• evin içinde;
• binanın dışında.

Birinci ve ikinci seçeneklerin avantajları ve dezavantajları vardır.

İç mekan kurulumunun özelliklerini göz önünde bulundurun:

• katı yakıtlı bir kazanın bacası ısıtılmış odalardan geçiyorsa, daha fazla ısınmaya ihtiyaç duymayacaktır;
• egzoz gazlarını ve ateşlemelerini geçme tehlikesi vardır;
• Bir arıza durumunda baca elemanlarının kurulumu ve onarımı daha zordur.

Egzoz sistemini evin dışında kurmaya karar verirseniz, o zaman artıları ve eksileri de vardır:

• Böyle bir baca işlem sırasında tamamen güvenlidir;
• tasarımının kurulumu daha az karmaşıktır;
• boru kırılma veya basınçsızlaştırma durumunda kolayca tamir edilir;
• Bu seçeneği tercih ettiğinizde, kazan bacalarını ne şekilde yalıtmanız gerektiğine önceden karar vermelisiniz, çünkü kış mevsiminde donmaya hiçbir şekilde izin verilmemelidir.

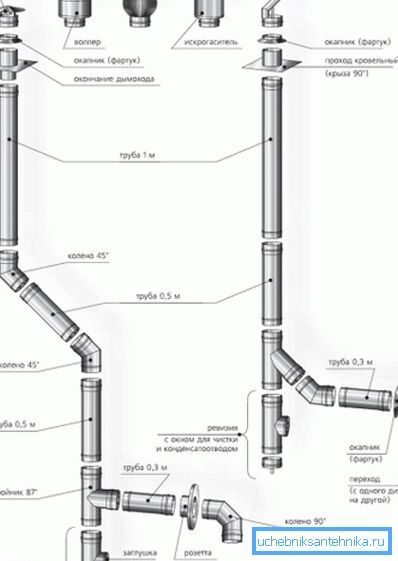

Baca bileşenleri

Doğal gazla çalışan kazandan yanma ürünlerinin çıkarılması için boru, aşağıdaki zorunlu parçalardan oluşur:

• kazanın çıkışını bir boşaltma borusuyla birleştiren bir adaptör;
• yoğunlaştırılmış nemi çıkarmak için gerekli olan bir teçhizatla donatılmış bir revizyonla tişört;
• bağlantı elemanları - kelepçeler ve parantez;
• Musluklar (gerekirse) - Isıtma elemanından en az 2 metre uzağa monte edilmelidir, aksi takdirde itme redüksiyonu mümkündür;
• geçiş boruları;
• boruları;
• konik uç.

Dikkat edin! Gaz kazanı borusu konik bir uca sahip olmalıdır. Geleneksel saptırma plakalarının ve kapakların takılması yasaktır. Aşırı durumlarda, kesim tamamen korumasız bırakılabilir.

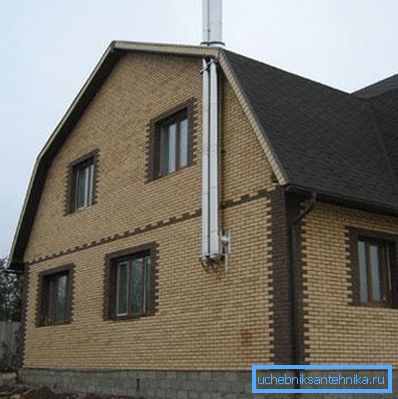

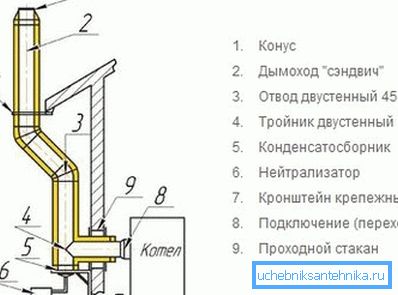

Dış baca montajı

Ev dışında bulunan egzoz gazı egzoz sistemini kurma prosedürü aşağıdaki gibidir:

1. Duvardan geçecek olan gaz kazan borusuna bir adaptör konur. Duvarın içine sıkıca oturmalıdır, bu nedenle bir delik açmadan önce tüm boyutları dikkatle kontrol edin ve işaretlemeleri uygulayın.
2. Baca duvarından dışarıda gösteriliyor. Tuğla ile temas eden tüm elemanlar (beton) dikkatlice yalıtılmalıdır.
3. Dışında, revizyon giden bölümün üzerine bir saplama ile bağlanır.
4. İstenen yüksekliğe monte edilmiş boru. Bunu yapmak için gereken önceden satın alınmış bağlantıyı kullanın. Tüm yapı köşebentler ile evin duvarına sabitlenmiştir. Bitişik bağlantı elemanları arasındaki mesafe 2 metreden az olmamalıdır.
5. Baca istenen yüksekliğe ulaşır ulaşmaz, son elemanın üstüne koni şeklinde bir uç konur.
6. Tüm eklemler hortum kelepçeleri veya çelik tel ile daha fazla sıkılmalıdır.
7. Boruyu, malzemeyi korozyondan koruyacak boya ile boyamak ve boruyu daha çekici bir görünüm vermek tavsiye edilir.

Boru hattının montajı için, ilave yalıtım gerektirmeyen özel çok katmanlı boruların kullanılması arzu edilir. Aksi takdirde, yalıtımı kendiniz halletmelisiniz.

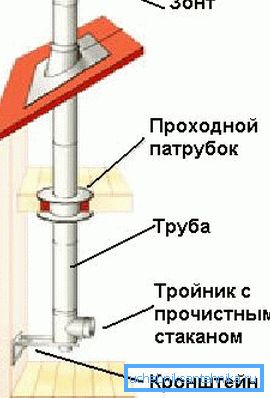

İç baca montajı

Önceki inşaatın aksine, işe başlamadan önce burada bazı hazırlık faaliyetlerini yürütmek gerekmektedir:

• zemin güvertelerini ve çatıyı gelecekteki bacaların geçeceği yerlere işaretleyin;
• Doğru yerlerde delikler açınız (tüm ölçüler dikkatlice kontrol edilmeli ve böylece adaptör boruları mümkün olduğunca sıkı bir şekilde takılmalıdır).

Yükleme işlemi şu şekildedir:

1. Kombinin çıkışına özel bir adaptör bağlarız.
2. Baca temizliği için gerekli olan bir kapak ile revizyon yapılır ve daha sonra tüm yapı için temel oluşturacak bir metal levha ile ana destek braketi monte edilir.
3. Boruyu doğrudan bileşenler ve diğer gerekli adaptörleri (dirsekler) kullanarak monte ediyoruz.
4. Borunun geçtiği yerlerde, özel boruların kullanılması gerekir.
5. Tavandan boruların giriş ve çıkış noktaları, çapı baca çapından biraz daha büyük olan metal levhalarla korunmalıdır.
6. Tüm eklemler ek olarak cıvatalarla güçlendirilmeli veya çelik telle cıvatalı olmalıdır.
7. Yapı parantez yardımıyla duvara sabitlenmiştir.

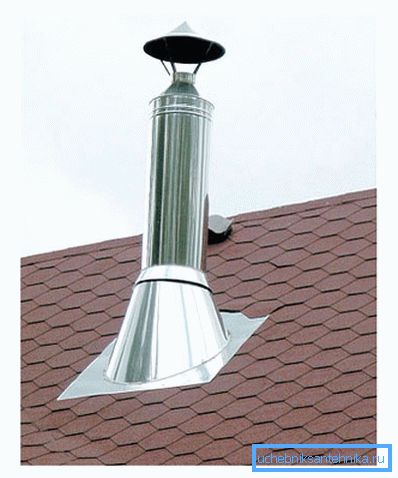

8. Borunun üst kesimi, yağış ve rüzgârın borunun içine girmesini önleyen özel bir koni şeklinde ağızlık ile korunmalıdır.

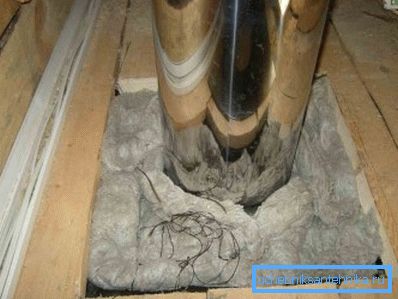

Baca izolasyonu önlemleri

Egzoz sisteminin kolayca tutuşabilen malzemelerle temas ettiği yerler dikkatlice yalıtılmalıdır. Bunu yapmak için, kullanılan boru, her iki tarafta bir bazalt mat, yalıtılmış bir metal folyo ve bir refrakter karışımı ile dikkatlice kaplanmalıdır. Döşemeler ayrıca mineral yünü ile korunabilir.

Dikişlerin sıkılığını kontrol etmeyi unutmayın. Bunu yapmak için bir sabun çözeltisi hazırlayabilir ve eklemlere uygulayabilirsiniz. Kabarcıkların görünümü mühürlenmesi gereken deliklerin varlığını gösterecektir.

Sonuç

Özel bir evde bir gaz kazanı için bir baca çok önemli bir ayrıntıdır. Bu, sadece ısıtma sisteminin doğruluğuna ve verimliliğine değil, aynı zamanda evin içindeki insanların güvenliğine de bağlıdır (ayrıca bkz. Polietilen borular için Kavramalar: 6 ana tip).

Bu makaledeki videoda çeşitli havalandırma ve egzoz sistemlerinin kurulumu ile ilgili daha fazla ayrıntı bulunabilir.
