Bir katı yakıt kazanı nasıl hazırlanır?
Eğer kendi elinizle katı yakıt için ısıtma kazanlarının nasıl yapıldığını bilmek istiyorsanız, o zaman doğru adrese gittiniz ve mümkün olan tüm seçenekleri göz önünde bulundurmasak da, böyle bir kurulumun özünü anlayacaksınız. Elbette, olağandışı yüksek bir verimi garanti edemeyiz, ancak oksijen besleme amortisörlerinin uygun şekilde ayarlanması ve itme gücünün ayarlanması ile ısıtma devresi için kesinlikle% 65 alabilirsiniz.
Bu cihazın malzemeleri, montajları ve montajı aşağıda size adım adım sunulacak ve ayrıca tematik bir video klibi izleyebilirsiniz.
Katı yakıt kazanı
Not. Bu ekipmanın çoğu okuyucunun soba ile tanışması çok yaygındır, ama aynı zamanda, ısıyı ilke ettiği farklılıklar, onu tamamen farklı bir cihaz haline getirir.
Yapının ana bileşenleri
- Ana elemanların listesi, aslında, katı yakıtın yakıldığı yakıt odasını içerir.. Bu hazne, yanma işlemi için gerekli olan oksijenin beslendiği bir ızgara ile donatılmalıdır.
- Ayrıca, ya borulu bir ısı eşanjörüne ya da ısıya dayanıklı çelik veya dökme demirden yapılmış başka bir su tankına da ihtiyacımız var. - Bu eleman genellikle su ceketi olarak adlandırılır.
- Temiz hava akışını ayarlamak ve zayıflamadan sonra çekiş kanallarını kapatmak için bir kelebek vana sistemine ihtiyaç vardır. - Geleneksel bir fırında, bu işlevler üfleyici kapısı ve kapı (görünüm) tarafından gerçekleştirilir.
- Şey, ve tabii ki, yanma ürünlerinin (duman) çıkarılması ve yakıt bölmesinde itişin oluşturulması için gerekli olan baca.
- Tüm bu düğümler çelik kasada bulunur.
Not. Yakıt zayıflaması sırasında bile odanın düzgün ısıtılmasını sağlamak için, talimat, kazanın üzerinde bir ısı akümülatörünün kurulmasını önerir. Ünitenin aktivitesi sırasında ısının yoğunlaştığı çelik tasarım kapasitesidir.
Ayrıca, sıcak su için paslanmaz çelik bir depo, ısı akümülatörünün üstünde bulunur. Bu düğüm zorunlu değildir, ancak bunu yaparak ikinci bir devre sağlarsınız, yani, kazan çift devredir.
Malzemeler ve aletler
- Katı yakıt üzerinde bir ısıtma kazanını kendi ellerimizle birleştirmek için, belirli araçlara ve tabii ki, en başta 5 mm kalınlığında çelik saclar da dahil olmak üzere malzemelere ihtiyaç duyacağız.

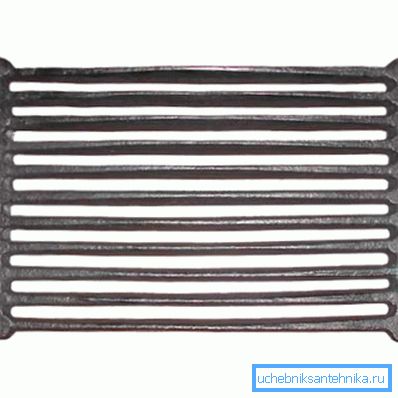

- Ayrıca bir metal köşeye, su çelik borularına (tercihen kesintisiz) ve bir demir ızgaraya da ihtiyacımız var.
- Ocak ve kül ağacının yanı sıra gazlı ocak kanatları, bir ısı akümülatörü için paslanmaz çelik sac ve sıcak su, nehir (taş ocağı) kumu (elenmiş) için bir depoya ihtiyaç olacaktır.
- Aletlerden, tabii ki, gazsız ve tercihen evde bağlanabilen elektrik kaynağı yapamazsınız.
- Öğütücüde, metal kesmek için diskli taşlama makineleri.
- Ayrıca, bir matkap ile tam matkap, pense, inşaat seviyesi, çelik ölçü köşesi ve metrik şerit ölçüsü ile bir elektrikli matkap gerekir.
montaj
En fazla yüklenen yer teknik olarak yanma odası tarafından temsil edilir, burada kömürün yakılması sırasında hava sıcaklığı 1000 ° C'ye ulaşabilir. Ama bu bütün yapının temelidir.
Bu nedenle, bir yere herhangi bir ısıya dayanıklı çelik bulamazsanız, o zaman bu bölmeyi iki katına çıkarmak sizin için en iyisidir. Yani, alt, üst, arka ve yan duvarları iki katman halinde yaparsınız - önce küpü birleştirirsiniz ve sonra tüm boyutları mümkün olduğu kadar sığdırmaya çalışarak başka bir katmanla kaplarsınız.
Böyle bir işin rahatlığı için, metal bir tezgah veya metal levhaları kesebileceğiniz ve pişirebileceğiniz herhangi bir masa kullanmak en iyisidir.

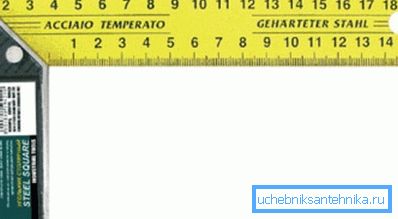

Çizime yakından bakarsanız, orada milimetre cinsinden verilen parametrelerin tanımlarını göreceksiniz. Onları bir ölçüm açısı ve çelik cetvel ile bir çelik levhaya aktarırsınız.
Metal kesilirken, kesilen diskin 1,0 ila 1.8 mm kalınlıkta (markaya bağlı olarak) olabileceğini unutmayın, bu nedenle, kesin boyutları korumak için, çizgide değil, fakat buna yakın kesmek için böylece kesimden sonra görünür değildi.
Isı eşanjörünün montajını, özellikle birbirine bağlı tüplerden sistemden profesyonellere kadar sipariş etmek en iyisidir, bu nedenle daha sonra hiçbir mücbir sebep olmadığı için sızıntı şeklinde ortaya çıkar. Ayrıca ısı birikimi ve DHW için paslanmaz çelik bir tank sipariş edebilirsiniz.
Anlayacağınız gibi, böyle bir yapı yeterince büyük bir kütleye sahip olacaktır, bu yüzden kendi ellerinizle birlikte katı yakıtlı kazanlar, kurulumun yapıldığı yerde en iyi şekilde toplanır, böylece nakliye yapmaya gerek yoktur. Ünitenin alt kısmında beton temel (dökülmemiş) dökülmeli veya fırçalı tuğladan yapılmalıdır.
Izgara kılavuzlara serilir ve daha sonra eşanjör monte edilir. Kaburgalar yakıt odasına kaynaklıdır. Bundan sonra, yapıyı sadece metal levhalarla (duvarlar ve üst), ve tutacağımız ve ısı biriktirecek olan yapay kuma döktüğümüz duvarların arasına dökmek kalır.
Sonuç
Verimliliği elde edemeseniz de, fabrikada monte edilen bir kazan gibi, ancak bazı düğümler üçüncü taraf ustalar tarafından yapılsa bile, fiyatı birkaç kat daha düşük olacaktır. Endişelenmeyin - böyle bir ünitenin montajında aşılmaz zorluklar yoktur - size başarı!
