Bir pompalı elektrikli ısıtma kazanı hakkında bilmeniz

Maliyetle, elektrikli ısıtma yalnızca gazdan daha düşüktür, aynı zamanda ülkemizde küçük köyler bile elektrikli hale getirilmiştir, ancak gazlaştırma ile ilgili işler pek iyi değildir, bu da ısıtma için elektrikli kazanların yüksek popülaritesini açıklar. Birçok üretici, tüketiciler için görevi basitleştirir ve kazan ünitesini bir sirkülasyon pompası da dahil olmak üzere ek ekipmanlarla donatır.

Elektrikli kazan çeşitleri

Kazanlar, ısıtma suyu yöntemine göre sınıflandırılabilir ve ısıtma kazanı için pompa, herhangi bir tipte cihaza monte edilebilir.

Bu tip kazanları aşağıdaki gibi seçiyorum:

• su ısıtma elemanları tarafından ısıtıldığı cihazlar. Bu tür elektrikli ısıtma kazanları oldukça hantal ve su sert ise, o zaman hızlı bir şekilde ısıtma elemanını kaplayacaktır. İnşaatta en basit olarak kabul edilirler;

• indüksiyon - elektromanyetik indüksiyon fenomenini kullanırlar. Isıtma elemanı, elektrik akımının geçtiği çelik tel üzerinde (dielektrik borusundaki), sarılmış bir tel üzerinde geleneksel bir endüksiyon bobinidür. Kazan açıldığında, sarım akımı içinden geçen akım, çekirdeğin akımını meydana getirir ve bu da çelik çubuğun ısınmasına neden olur;

• elektrot kazanları - soğutma sıvısı bileşimi önemli olduğu için, sadece su ile çalışabilir. Su, prensip olarak, oldukça büyük bir dirence sahip sıradan bir iletkendir. Alternatif akımın geçtiği, diğer iletkenler gibi suyun ısıtıldığı 2 iletken aşağıya indirilir. Bu tip cihazlar dolaşım pompaları ile donatılmamıştır.

Sirkülasyon pompası ve ısıtma sistemi genleşme tankı için, bu elemanların konumu için aşağıdaki seçenekler mümkündür:

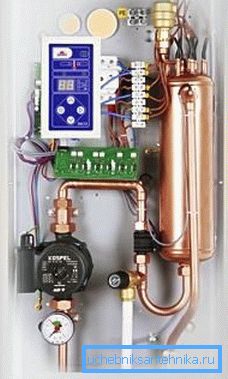

• Hem pompa hem de boyler kazan gövdesinde bulunur - bu tip kazanlar genellikle kazan dairenin içinde bulunursa ve ayrı bir odada değil;

• Pompa gövdenin dışına taşınabilir, bu işlemin verimliliğini etkilemez.

Elektrikli kazan cihazı ve yüklü ek ekipman

Elektrikli kazanların modelleri birden fazla düzine kadar listelenebilmesine rağmen, genel anlamda tasarım değişmeden kalır.

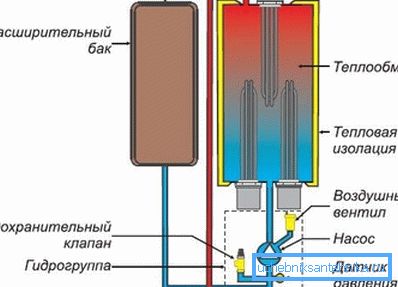

Bir pompalı elektrikli ısıtma kazanları, bu tip ünitelerden oluşur (liste, tipik bir ısıtma elemanı modeli için verilmiştir):

• ısı eşanjörü, ısıtma elemanlarının içine daldırıldığı su içeren hacimsel bir tanktır, tankın mutlaka fabrika yalıtımı olması gerekir;

Dikkat edin! Isıtma kazanı operasyonunun ayarlanması, farklı sayıda ısıtma elemanının dahil edilmesinden kaynaklanmaktadır. Yani, otomasyonun gücünü azaltmak için sadece bazılarını kapatın.

• Hidro grup bir sirkülasyon pompası, bir basınç göstergesi, sistemden hava almak için bir valf ve bir emniyet valfi içerir;
• Genleşme tankı - ısıtma sırasında soğutma sıvısı hacmindeki değişikliği telafi etmek için gereklidir.

Dikkat edin! Sirkülasyon pompası, soğutulmuş soğutucuyu tekrar kazana besleyen boru hattının üzerinde bulunmalıdır. Verme borusuna koyarsak, yüksek sıcaklık dayanıklılığını önemli ölçüde azaltır.

Kazanın seçimi ve kurulumu hakkında daha fazla bilgi

Modern elektrikli kazanların gücü geniş bir aralıkta değişmektedir. Satışta, gücü 6 kW'ı aşmayan kompakt modellerin yanı sıra gücü 100 kW'a yaklaşan gerçek "canavarlar" da bulabilirsiniz. Bu tür cihazların geniş alanları ısıtmak için kullanıldığı açıktır - özel yapımda kullanılmazlar.

Kazan gücü seçimi

Genel durumda, herhangi bir kazanın seçimi, dairenin (veya evin) ısı kaybına bağlı olarak gerçekleştirilir, ayrıca bölgenin iklimsel özellikleri, yalıtım tipi vb. Dikkate alınır, diğer bir deyişle, hesaplamalar, pencerelerde ve eskrimden kaynaklanan ısı kaybına dayanır. tasarımlar radyatörlerden gelen ısı akışıyla dengelenmiştir.

Yeterli derecede bir doğrulukla, kazanın gerekli gücü yaklaşık bağımlılık ile belirlenebilir. Tüm modern kazanların termostatlarla donatılmış olduğu düşünüldüğünde, olası bir aşırı abartma kritik değildir. Evet, ve kazanın sigorta tarafından hesaplanarak alınmasından biraz daha güçlü olması halinde fiyat çok değişmez.

W_k = (S • W_ud) / 10 formülündeki bu bağımlılık kullanılarak gereken güç belirlenir.

bu tür ifadeler kabul edilir:

• W_için = kazan gücü, kW;
• S - toplam ısıtmalı alan, m²;
• W_atım - özgül güç, sıcak bölgeler için 1.0'a eşit alınabilir, merkez için - 1.1 - 1.15, kuzey için - en az $ 1.2
• 10 - dönüşüm faktörü.

Önerilen formülü kullanırsanız, o zaman özel bir evi ısıtmak için, örneğin, 160 m², Rusya Federasyonu'nun orta kesiminde yer alan W_k = (160 • 1.1) / 10 = 17.6? 18 kW gücünde bir kazana ihtiyaç duyacaktır.

Sonuç, üreticilerin kendileri tarafından önerilen değerlere oldukça yakındı. Yani, 150 m'lik bir alan için² Önerilen 19 kilovat kazanı, hesaplama neredeyse aynı değeri verdi.

En basit örnek verilir - tek devreli bir kazanın gücünü hesaplamak için uygundur. İki devreli cihazın seçimi için, sıcak su temini (sıcak su) ihtiyacı için ısıtma suyu için enerji tüketimini hesaba katmanız gerekir.

Kablolama gereksinimleri

Kazanı kendi ellerinize monte etmenin önünde ciddi bir engel, en az elektrik mühendisliği bilgisine sahip olmanız olabilir. Özellikle, her kazanın geleneksel bir güç kaynağı ağına bağlanamayacağını anlamanız gerekir.

Dikkat edin! En iyi seçenek, kazan için ayrı bir güç kaynağı hattı döşenmesi olarak düşünülebilir. Teknik olarak bunun yapılması mümkün değilse, normal bir ağa 6-7 kW'dan daha yüksek kapasiteye sahip cihazların arızalanması ve bağlanmaması daha iyidir.

Genel olarak, elektrik kazanı 220V'nin çalışma voltajı, sadece nispeten düşük güçlü cihazlarda bulunur. Bir ısıtma sistemi özel bir ev için tasarlanırsa, büyük olasılıkla yaklaşık 16-20 kW veya daha fazla kapasiteye sahip bir kazan kullanılacaktır. Bu, onu ayrı ayrı çalıştırmanız gerektiği anlamına gelir.

Dikkat edin! 6 kW'dan fazla kapasiteye sahip kazanlar, çok kademeli bir güç kontrol sistemi ile donatılmıştır. Geçiş dönemlerinde (sonbahar-kış, kış-ilkbahar), bu, zaman zaman ısıtma için elektrik maliyetini azaltır.

Kabloların kesiti seçiminin ihmal edilmesi, kablonun ısınmasına yol açacaktır. Sonuç olarak, izolasyon eriyebilir ve böyle bir gelişimin olası sonuçları tam olarak pozitif olarak tanımlanamaz.

Telin çapını seçmek için talimatlar oldukça basittir. Yaklaşık 1 A'lik bir akımın 1 mm'lik bir alana sahip bir tel kesiti gerektireceği yaklaşık bağımlılığı kullanabilirsiniz.².

Örneğin, 6 kW'lik bir kazanı bağlamak için minimum kablo boyutlarını belirlemeniz gerekir, bağlantı normal bir 220 V şebekesine yapılır. Bu bağımlılık göz önünde bulundurulduğunda, hesaplama S = W_k / (U • I) formülü kullanılarak gerçekleştirilir.

Formülde, aşağıdaki notasyon kullanılır:

• S = iletken alan, mm²;
• U, I - sırasıyla voltaj ve akım.

Ele alınan örnekte, iletken kesit alanı S = 6000 / (8 • 220) = 3.41? Mm? ^ 2 olmalıdır.

Bu yaklaşım oldukça yaklaşık olarak kabul edilir. Ayrıca, örneğin bir iletken malzeme gibi bir faktör dikkate alınmaz ve bu ayrıca izin verilen maksimum akım yükünü de etkiler. Daha güçlü bir kazan için kablo seçmek için daha doğru bir hesaplama yapılması önerilir.

Bu durumda, hesaplama talimatları biraz daha karmaşık olacaktır:

• Öncelikle her faz için akımın gücünü belirlemelisiniz. Hesaplama I = W_k / (U_l • v3) formülüne göre gerçekleştirilir,

sen nerde_l - Bizim durumumuzda lineer voltaj, 380 V;

• GOST 16442-80'e uygun olarak bir damarın parçası seçilir. Bu durumda, hangi metalin kullanıldığı - alüminyum veya bakırın yanı sıra kablo döşeme yönteminin - yukarıda veya yeraltında kullanılması dikkate alınmalıdır.

22 kW kapasiteli 3 fazlı bir kazan için örnek bir hesaplama düşünün, bağlantı 3 çekirdekli bir kablo kullanılarak yapılacaktır.

Hesaplama, önerilen yönteme göre gerçekleştirilir:

• Mevcut gücü belirlerim I = 22000 / (380 • v3) = 33.43 A.

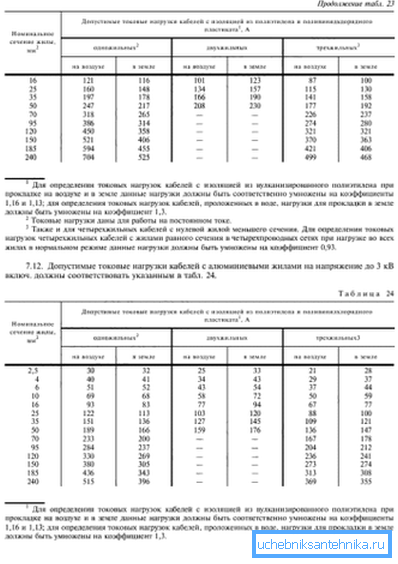

• GOST 16442-80'e göre, çekirdeğin bir kısmı seçilir, 2 seçenek mümkündür. Bakır kullanılırsa, 4 mm kesitlidir.² oldukça uygun, bunun için izin verilen akım yükü 37 A olacak, böylece aynı zamanda küçük bir marj kalacaktır. Alüminyum nüveler için çekirdeğin enine kesitini 6 mm'ye çıkarmak gerekir.² - Bu durumda izin verilen akım yükü de 37 A olacaktır.

Yapılması gereken en son şey uygun gücün sigortasıdır. Kombinin her bir değeri için çekirdeğin enine kesit alanını çalıştıran ve otomatik sigortanın gücünün gösterildiği uygun tabloları kullanabilirsiniz. Örneğimiz için otomatik 35A'yı takın.

Güvenlik gereksinimleri

Bir pompa ile elektrikli ısıtma kazanları, güç kaynağı aşamasında özel dikkat gerektirir.

Aşağıdakileri düşünün:

• Otomatik sigortanın gücü, kazanın çalışması sırasındaki maksimum amperajı biraz aşmalıdır;
• bağlantı topraklaması gereklidir. 3. veya 5. konut kablosunun topraklanması;
• tel N (sıfır çalışma) kalkan terminal kutusuna (sıfır bara) bağlanır;
• topraklama (şema üzerindeki PE kablosu) uygun veriyoluna ("Toprak" etiketli) bağlanır.

Dikkat edin! Bağlanırken yaygın bir hata, insanların N ve PE kablolarını karıştırmasıdır. Yani bu noktada özel dikkat etmelisiniz.

Elektrikli kazan koşum

Borulama, A'dan Z'ye kadar olan tüm bağlantı sürecini, yani sadece kazanın güç kaynağını değil, aynı zamanda ısıtma sisteminin tüm elemanlarının (genleşme tankı, sirkülasyon pompası, filtreler, koruma grubu, vb.) Kurulumunu da kapsamaktadır.

Isıtma düzenlemesinde ek esneklik için, bir karıştırıcı ile bir devre kullanabilirsiniz. Bu nedenle, sıcaklık modu sadece kazanın gücünü değiştirerek değil, aynı zamanda bir servo sürücü ile karıştırıcı nedeniyle de ayarlanabilir.

Kazanı kurarken aşağıdaki önerileri takip etmelisiniz:

• Su besleme sisteminden mümkün olduğu kadar uzaklaştırılması istenir, elektrik kazanı sadece kuru bir yere yerleştirilir, bu kısa devreden kaçınmak için yapılır;
• Kompakt kazan duvara monte edilebilir, bu durumda dübel veya ankraj cıvataları kullanılır. Zemin modelleri de popülerdir, onlar için basit bir dielektrik standı ile kendinizi sınırlayabilirsiniz, tabanda düz olmalı;

• daha sonra doğrudan ısıtma sistemine bağlamaya devam edin. Doğal olarak, kurulum sırasındaki su kaynağı durdurulur. Bağlantının kendisi basittir, sökülebilir bağlantılar kullanılır, böylece gerekirse kazanı sökmek zor olmaz. Isıtma kazanları için pompalar, dönüş borusundaki kazana daha yakın monte edilir;
• sonra elektrik parçasının dönüşü geliyor. Önceki bölümlerde anladığımız hesaplama ile dikkat edilmesi gereken tek şey, kabloların kablo kanallarına yerleştirilmesi gerektiğidir. Tabii ki, tüm kablolar iyi yalıtılmış, ancak ek koruma gereksiz olmayacaktır. Kablo kanalı olarak, oluklu bir esnek boru kullanabilirsiniz.

Dikkat edin! Güç dalgalanmaları yaygın değilse, bağlantı bir dengeleyici üzerinden yapılmalıdır.

• Bundan sonra sadece sistemi su ile doldurmak ve sıkılığı kontrol etmek için kalır.

Özetlersek

Pompaları olan elektrikli kazanlar, merkezi gaz beslemesinin olmadığı alanlarda ev ısıtma için mükemmel bir seçimdir ve katı yakıt analogları kullanma arzusu yoktur. Üretim aşamasında bile, kazanın bir genleşme tankı ve bir sirkülasyon pompası gibi elemanları ile tamamlayıcı olması, ısıtma sisteminin kurulumunun bir şekilde basitleştirilmesini sağlar.

Video 6 kW elektrikli bir kazanı bağlamak için bir örnek göstermektedir.
