Bir tuğla fırın kullanarak bir evde buharlı ısıtma nasıl

Bir ısıtma sistemi seçerken, bu alanda yakıtın bol olduğu yerde durulması tavsiye edilir. Gaz henüz uzak yerlere ulaşmadığından, çoğu katı veya sıvı yakıt kullanan ısıtma cihazları kurmaya çalışıyor. Bugün görevimiz, bir fırında fırınlanmış bir ısı eşanjörü kullanarak kendi ellerinizle buhar ısıtmanın nasıl yapılacağını açıklamaktır.

Böyle bir sistemdeki ısı taşıyıcı, su veya buhar olacaktır. Bugün bu iki sistem birbiriyle karıştırılsa da, ikinci seçenekle ilgileniyoruz. Farklılıkları vardır ve oldukça ciddidir, bu nedenle konutlarda sadece su devresinin kullanılmasına izin verilir. Bu, sıvının 100 ° C'nin üzerindeki bir sıcaklığa ısıtılması gerektiğinde, buhar ısıtmanın güvensiz çalışmasından kaynaklanır.

Aynı zamanda, fiyatı sudan daha düşüktür ve modern koruma önlemleri, felaketle sonuçlanan sonuçları önlemeye yardımcı olur. Bununla birlikte, buharlı ısıtmanın, örneğin bir tuğla fırınından yapılması, çok fazla zaman ve çaba gerektirmektedir. Aşağıda bunu daha ayrıntılı olarak öğreniyoruz.

Çalışma prensibi

Şimdi iki sistem arasındaki farkı düşünün, böylece kafanız karışmaz. Bu tür bir alan ısıtma sisteminin avantaj ve dezavantajları hakkında da bilgi verilecektir.

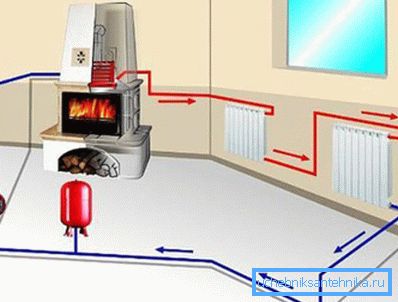

Buhar ısıtmanın ne olduğunu daha ayrıntılı olarak ele alalım:

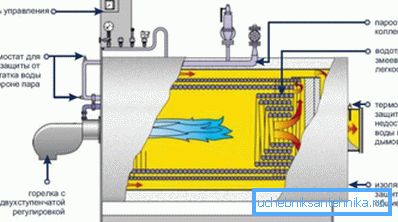

1. Bir tankta, su yavaş yavaş buhara dönüşen bir kaynamaya getirilir.
2. Daha sonra boru hattından odaya ısı veren radyatörlere gider.
3. Pillerde ısı transfer sıvısı yoğunlaşır.
4. Oluşan su, genleşme tankına akar ve tekrar ısı değiştiricisine girer.

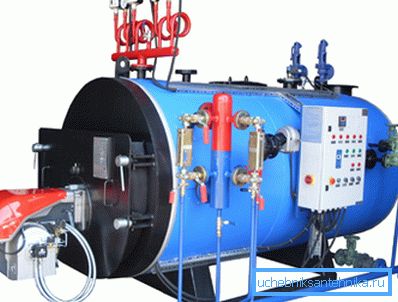

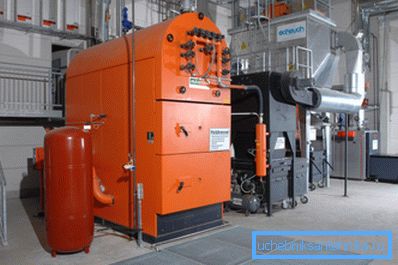

İpucu: buharlı ısıtma için jeneratör atık yağ üzerinde çalışan bir kazan olarak hizmet verebilir. Bu tür sistemler genellikle hizmet odalarına ve garaja yerleştirilir.

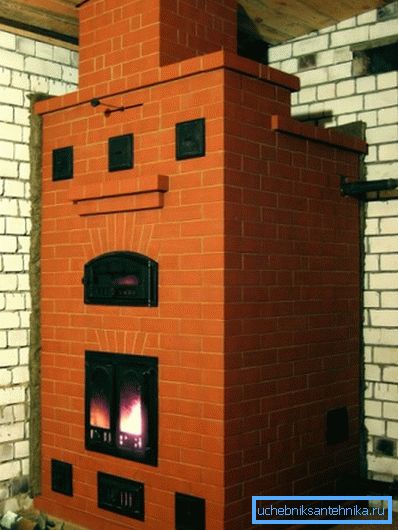

Yaz aylarında kullanılamadığı için yemek pişirmek için bir buhar jeneratörü olan bir tuğla fırının kullanılması istenmeyen bir durumdur. Şu anda bir alternatif bulmak daha iyidir. Ayrıca plastik boru hatları için kullanılmamalıdır, bu tür sıcaklık koşullarına yönelik değildir.

Montaj Kalıpları

Aşağıda en sık kullanılan seçenekleri göz önünde bulundururuz:

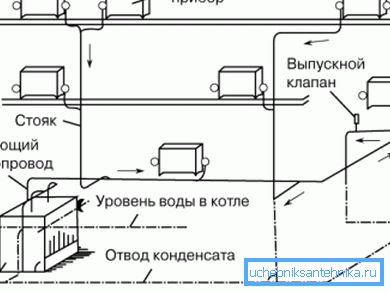

1. Doğal ve mekanik sirkülasyon sistemi soğutucu akışkanını uygulayın. İlk durumda, ısı eşanjörü, tüm boruların ve radyatörlerin seviyesinin bir açısının altına yerleştirilmelidir. İkincisi, ısı değiştiricinin kesintisiz hareketini sağlayan bir pompanın kurulması gerekir.
2. Çalışmadaki tek borulu ısıtma sistemi, soğutucu akışkan boru hattından geçerken radyatörlerin seri bağlantı prensibini kullanır, bir kayıttan diğerine geçilir.. Sonuç olarak, birincisi en sıcak, aynı zamanda, son - neredeyse soğutuldu. 80 m2'ye kadar küçük odalar için böyle bir şema kullanmanızı tavsiye ederiz.

1. İki borulu sistem, büyük evler, özellikle de iki katlı evler için çok uygundur.. Bu durumda radyatörler, besleme ve yoğuşma boruları kullanılarak paralel olarak bağlanır. Bu şemadaki soğutucu, aynı sıcaklığa sahip tüm akülere verilir, böylece soğuma zamanı yoktur.

Bir tuğla fırından bağımsız buhar ısıtma cihazı

Ekipman ve malzemeleri hazırlayın:

• her bir pencerenin altında radyatörler sağlamak;
• eşanjör - buhar jeneratörü veya su borusu kazanı;

• buhar ve kondens için borular. Galvanizli çelik veya bakır kullanılması tavsiye edilir;
• konektörler, dirsekler, boru kelepçeleri, valfler - hava tahliye valfleri;
• pil braketleri;
• buhar hattı kurutma için hidrolik kilit;
• redüksiyon ve soğutma ünitesi;

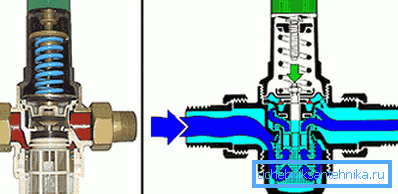

• sistemdeki basıncı azaltmak için - basınç düşürme valfi;
• kaynak makinesi;
• pompası;
• kondens toplama tankı.

İpucu: pahalı ekipmanların kiralanmasını tavsiye edin.

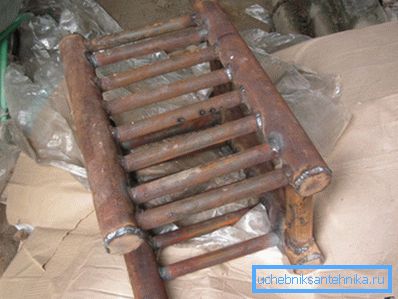

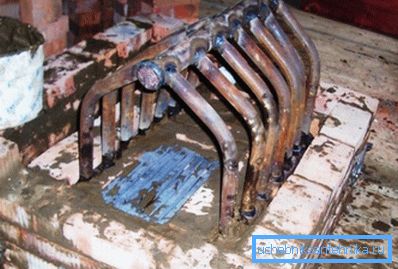

Kendiniz yapabilir veya ısı eşanjörünü bir tuğla fırın için sipariş edebilirsiniz:

1. 2,5 mm et kalınlığına sahip metal borular ve bir kaynak makinesi hazırlayın.
2. Kaynakların kalitesini izlerken, bunları bir bobin şeklinde bağlayın. Yaklaşık hesaplama - bobin yüzeyinin 1 m2'si 9 kW'a kadar çıkabilir.
3. İmalattan sonra sızıntı olup olmadığını kontrol edin. Su kullanmamanızı tavsiye etmiyoruz, çünkü cüruf inklüzyonları yüksek basınç altında düşecek ve fistüller ortaya çıkacaktır.

"Tebeşir üzerinde kerosen" denilen bir yöntem kullanmak daha iyidir. Bu durumda, tüm kaynakları tebeşirle çevirin ve yapının içine gazyağı dökün. En küçük gözenek durumunda bile, Mel, gazyağı içine sızacaktır.

süreç

Aşağıda anlamanıza yardımcı olacak bir rehber:

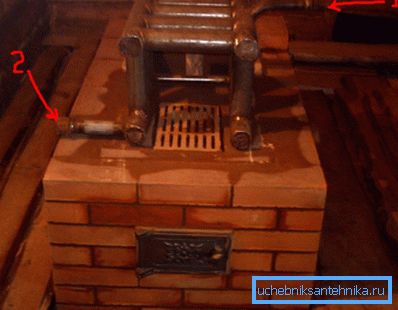

1. Döşeme aşamasında ısı değiştiriciyi fırın ocağına takın.
2. Pencerelerin altındaki önceden çizilmiş şemaya göre bataryaları monte edin. Hava tahliyesi için her bir musluğa takarak.
3. Tedarik ve geri dönüş boru hatlarını onlara bağlayın.

İpucu: Doğal dolaşım 1 m başına 3 mm hızında küçük bir eğim sağladığında.

1. Güvenlik nedenlerinden dolayı güvenlik valflerini, her bir sistemin önüne bir valfın yanı sıra, bir valfın önüne takın.
2. Boru hattının başında bir basınç düşürme vanası ve soğutma ekipmanı yerleştirin.
3. Boru hattının sonunda, bir eğim üzerinde ısı değiştiricisine geri akması gereken bir kondens tankı yerleştirin.

İpucu: bu tür amaçlar için membran genişletici kullanmayın, çünkü 85 ° C'ye kadar sıcaklıklar için tasarlanmıştır

1. Bir sirkülasyon pompası sağlanmışsa, dönüş borusundaki fırının önüne monte edin.

Uzmanların önerileri:

1. Bir tuğla fırın bir ısı eşanjörü ile donatılmışsa, bacada o kadar çok kurum oluşur, bu nedenle daha sık temizlenmelidir.
2. Soğutucu akışkanın doğal dolaşımı ile, fırın bodruma yerleştirilmeli, daha sonra kondensat serbest olarak en alt noktaya akacaktır.
3. Valfi her zaman takın - bu olası bir kazayı önler ve sistemin kendisi daha güvenli olacaktır.

1. Elektrik pompalı bir zorunlu sistem kullanıyorsanız, elektrik kesintisi durumunda, fırının çalışmasını durdurmanın çok zor olacağını lütfen unutmayın.
2. Bir ahşap evde, bir tuğla evindeki gibi buharla ısıtma yapılır. Sadece yangından korunma gerekliliklerine uymanız, ahşabın aşırı ısınmasını önlersiniz.

Sonuç

Yazısından, buhar ısıtmanın nasıl yapıldığını öğrendiğiniz gibi, kullanımının daha tehlikeli olmasına rağmen, bir konut özel evindeki kullanımının sudan daha ucuz olduğu gerçeğini öğrenmiş olursunuz. Bu nedenle, talimatlara sıkı sıkıya uymak ve sistemi güvenliğini arttıracak özel ekipman ile sağlamak gereklidir.

Uzmanlardan bir ısı değiştirici siparişi verebilir veya kendiniz yapabilirsiniz. Radyatörlerin montajı ve bağlantısı zor değildir. Makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
