Bir ülke evi elektrikli ısıtma nasıl yapılır: ayrıntılı
Bir kır evinin elektrikli ısıtıcısını monte edebilmek için, öncelikle voltajın her zaman en az 210-230V olacağı kesintisiz güç kaynağının kurulması gerekir. Radyatörler veya yerden ısıtma sistemi gibi bir su devresinden bahsediyorsak, sisteme zamanında su temini için basınçlı su temin etmek gerekiyor.
Fakat bu aynı zamanda bir elektrik pompasının bağlanmasını gerektirir. Basitçe söylemek gerekirse, bazı şartlar gereklidir ve bizler (var oldukları gerçeğini hesaba katarak), Galen'i ısıtma, bağlantı ve işleyişi hakkında size anlatacağız ve bu konuda bir video klip göstereceğiz.
galen
Nedir o
Kazanın kendisinin burada ısınmaması, kayda değer bir kazan ile olduğu gibi, burada bir ısı kazanı ile ısıtılmaması dikkat çekicidir - sıvı elektrotlar nedeniyle sıvının sıcaklığı burada yükselir (talimat topraklama gerektirir - PUE ve GOST 12.1.030-81). Bununla birlikte, elektrik gücü burada aynı şekilde, ısıtma elemanına da gelir.
Sadece bu durumda, şebeke ısıtma bobinden değil, sıvıdan geçmektedir, yani Galanu'daki ısıtma kaynağı suyun kendisidir. Bu ısıtma yöntemi, ısıtma elemanından daha etkilidir - verimliliği yaklaşık% 20'nin üzerinde elde edilir.
İşlemi kimyasal açıdan incelerseniz, ısıtmanın elektrolizle değil, iyonizasyonla gerçekleştirildiğine dikkat edilmelidir. Daha açık bir şekilde ifade edilirse, ağımızdaki mevcut frekansın 50 Hz olduğunu söyleyebiliriz, bu nedenle elektrotların polaritesi saniyede 50 kez değişecektir.
Aynı frekansa sahip bu keskin düşüşler, iyonları bir diğerine yönlendirir - hareket enerjiyi yaratır, bu da suyun sıcaklığını artırır.
Bu tür bir kazan içindeki akışkanın sızıntısının pratik olarak güvenliği etkilememesi dikkat çekicidir - eğer tankın hasar görmesi ve suyun dışarı akması durumunda, bu durumda devreyi kapatmak için iletken yoktur, bu nedenle sistem otomatik olarak kapatılır. Bu fiziksel desen, bir yangın sistemi olasılığını ortadan kaldırır.
Öneri. Argus-Galan sıvısı, ısı taşıyıcı olarak kullanılır; sistemde, Galan tarafından sağlanmayan sıvıların kullanılması, ısıtma sistemlerinde antifriz olsa bile, garanti geçersizdir. Ayrıca, bu tip bir ev için elektrikli ısıtma kazanları, imalatçı tarafından tavsiye edilmeyen otomasyona bağlanmamalıdır.
| parametreler | Kazanların optimum kullanımı | |||||||
| Ocak 2 | Ocak 3 | Ocak 5 | Ocak 6 | Gayzer 9 | Gayzer 15 | Volkan 25 | ||
| Oda boyutları (m3) | 80 | 120 | 200 | 250 | 340 | 550 | 850 | |
| Anma güç tüketimi (kW) | 2 | 3 | 5 | 6 | 9 | 15 | 25 | |
| Anma gerilimi (V) | 220 | 220 | 220 | 220 | 380 | 380 | 380 | |
| Odanın yeterli izolasyonu ile ortalama güç tüketimi (kW / h) | 0.5 | 0.75 | 1.25 | 1.5 | 2.5 | 4 | 6.6 | |
| Her fazın maksimum akım gücü (A) | 9.1 | 13.7 | 22.7 | 27.3 | 13.7 | 22.7 | 37.5 | |
| Elektromekanik versiyonda otomasyon için nominal akım (A) | 10 | 16 | 25 | 32 | 3 ila 16 | 3 ila 25 | 3 ila 40 | |
| Bakır tel kesiti (mm2) | 220 | 4 | 4 | 4 | 6 | - | - | - |
| 380 | - | - | - | - | 4 | 4 | 6 | |
| Isıtma sisteminde önerilen soğutucu miktarı (l) | 20 - 40 | 25- 50 | 30 - 60 | 35 - 70 | 50 - 100 | 100 - 200 | 150 - 300 | |
| Kazanın girişinde ve çıkışındaki nozulların iç çapı (DN) (mm) | 25 | 25 | 25 | 25 | 32 | 32 | 32 | |
| Birim uzunluğu (mm) | 250 | 275 | 320 | 335 | 360 | 410 | 460 | |
| Birim ağırlığı (kg) | 0.85 | 0.9 | 1.05 | 1.1 | 5.0 | 5.3 | 5.7 |
Parametrelere göre kazanların olası seçimi tablosu
Uyarı. Halihazırda, Galan firmasından evlerin elektrikli ısıtma sistemleri sürekli olarak modifiye ediliyor. Bu nedenle, yukarıdaki tabloda, en son modellerin parametrelerinden küçük sapmalar olabilir.

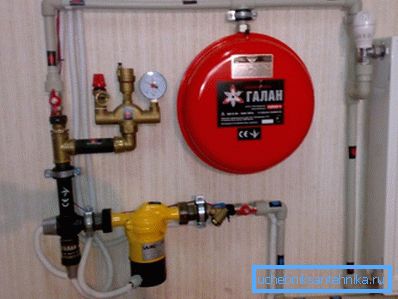

montaj
Sayılar aşağıdakileri ifade eder:
- Elektrikli boyler (ısıtıcı veya elektrot).
- Küresel vana tipi.
- Sirkülasyon pompası
- Filtre.
- İniş için vana.
- Genişleme kapasitesi.
- Otomatik kontrol.
- Koruma grubu
- Herhangi bir Galan sistemini kendi ellerinizle kurmak isterseniz, kapalı tipte çift tüplü bir devreye (besleme ve geri dönüş) sahip olacağınız anlamına gelir. Ek olarak, elektrot kazanlarının kurulumu sadece dikey konumda ve sadece ısıtma radyatörlerinin üstünde yapılabilir, ancak bu, üst diyagramda gösterilmiştir. Ayrıca, kazan ünitesinin çapı ve yükselticinin enine kesiti bir inç ve çeyrek veya 32 mm'ye karşılık gelmelidir.

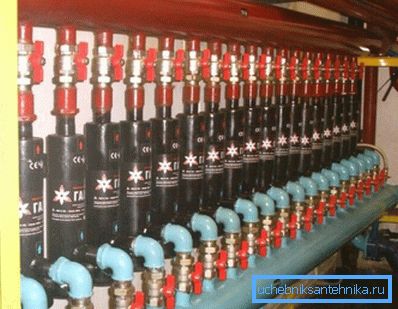

- Modüler veya paralel bir kazan bağlantısı yapıldığında, kullanılan modül sayısına bağlı olarak, her bir kasa için yükselticinin enine kesiti ayrı ayrı hesaplanmalıdır.. Ana borular veya şilteler her durumda 25 mm'lik bir çapa sahip olmalı ve radyatörlerin kıvrımları 20 mm olmalıdır (polipropilenin dış kısmı anlamındadır).
Not. İlk 1200 mm'lik besleme boruları galvanize edilmemeli, 32 mm çapında olmalı ve ayrıca dikey bir düzenlemeye sahip olmalıdır. Bu kombinasyon iyonlaşma bölgesini arttırır, bu da kazanın verimliliğini artırır.

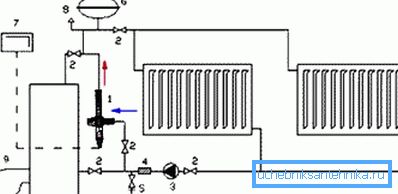

Açıklama:
- Isıtma için elektrikli ısıtma kazanı (ısıtma veya elektrot).
- Küresel vana tipi.
- Sirkülasyon pompası
- Filtre.
- İniş için vana.
- Genişleme kapasitesi.
- Otomatik kontrol.
- Koruma grubu
- -
- -
- Isıtma suyu devresi.
- Kontura otomatik kontrol.
- Termostat.
- Çek valf ve termostat ile baypas yapın.

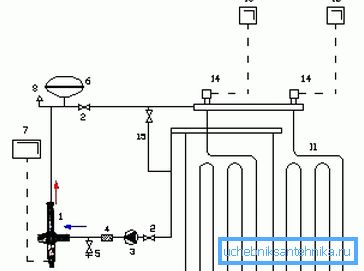

- Buna ek olarak, bir ahşap evin (tuğla, blok) elektrikli ısıtması, soğutucunun aynı elektrotlu kazanlarla ısıtılacağı, su ısıtmalı zemin sisteminin yardımıyla gerçekleştirilebilir. Bağlantı şeması, TENOV ünitesi ile aynı kalır, ancak verimlilik artışı nedeniyle işletme maliyeti önemli ölçüde düşecektir.
Sonuç
Galan sistemleriyle bir ülke evinin elektrowater'ının, bir ölçüde bu hala bir know-how olmasına rağmen, hızla popülerlik kazanmakta olduğu söylenebilir. Ve bu şaşırtıcı değil, çünkü tüm iyi şeyler tüketici pazarı tarafından çok hızlı bir şekilde emiliyor.
