Bölgeye göre ısıtma radyatörleri nasıl seçilir: isı kaybının

Bölgeye göre ısıtma radyatörlerinin seçimi, ısıtma cihazlarının hesaplanması için yaygın bir yöntemdir. Yöntemin kusurlu olmasına rağmen, akülerin gerekli termal gücünü güvenilir bir şekilde belirlemeyi sağlar. Isıtılan odanın alanına göre doğru radyatörü nasıl seçeceğimizi öğrenmek istiyoruz.

Akü parametrelerinin hesaplanması

Isı kaybı neye bağlıdır?

Belirgin bir mevsimde değişime uğramış bölgelerde, geleneksel huzur ve rahatlık göstergesi, soğuktan korunma olarak kabul edilir. Bu nedenle, özellikle son zamanlarda tesislerin yüksek kaliteli ve etkili ısıtılması konusu oldukça akuttur.

Gerçek şu ki, yurttaşlarımızın çoğunluğu, ısınma yoğunluğunun belirli bir değerden daha az olmamasına ve aşırı sıcaklık durumunda pencereyi her zaman açıp odanın havalandırılabileceği gerçeğine alışıktır.

Bugün, böyle bir yaklaşım kabul edilemez; çünkü eski sistem, tüketilen enerjinin sıkı bir şekilde ölçülmesi yönünde yeniden düzenlenir ve hiç kimse, sokaktaki sıcaklık artışı için ödeme yapmak istemez. Bu nedenle, tüketici, bir daire veya ev alanı üzerindeki ısıtma radyatörlerinin nasıl hesaplanacağını bilmek ister.

Konvektörlerin çalışmalarının istenen yoğunluğunun hesaplanması, bina zarfında meydana gelen ısı kayıplarını telafi etmek için odaya aktarılması gereken enerjinin değerini belirlemeyi amaçlamaktadır:

• pencere
• kapılar,
• duvar
• tavan
• kat

Açıkçası, sonuç bu faktörlere bağlı olacaktır:

• Pencerelerin sayısı ve boyutu;
• Camın kalitesi ve içindeki kamera sayısı;
• Kapıların sayısı ve büyüklüğü;
• Tavanın üstünde zeminin sıcaklık rejimi;
• Zeminin altındaki alanda sıcaklık koşulları;
• Duvar yalıtımının derecesi (iki tuğla ve 10 cm'lik bir köpük tabakası olan bir duvarın orta yalıtım olduğu düşünülmektedir);
• Dış duvarların kardinal noktalara yönlendirilmesi;
• Duvarlarda ve çatıda rüzgar yükü;
• Bölgede sıcaklık ve iklim;
• Sokağı çevreleyen duvarların sayısı;
• Üstünde ısıtmasız bir tavan varsa, tavanın yalıtım derecesi;
• Zemin veya zemin altında bulunuyorsa zeminin yalıtım derecesi;
• Tavan yüksekliği ve oda büyüklüğü (oda hacmi);
• Havalandırma sisteminden ısı kaybı.

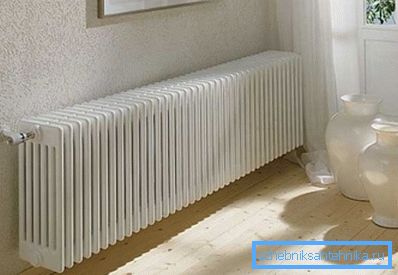

Açıkçası, detaylı ve doğru bir hesaplama, çok fazla araştırma gerektiren ve çok sayıda faktörü hesaba katan çok zor bir görevdir. Bu nedenle, ısıtma cihazlarının parametrelerini belirlemek için, basitleştirilmiş hesaplama biçimlerini kullanmak, bunların arasında, alan, hacim ve katsayılara sahip daha doğru formüller açısından popüler hesaplamalar vardır.

Dikkat edin! Binaların ısı kaybını etkileyen çok fazla faktör, gerekli ısıtma yoğunluğunun kesin hesaplanmasını zorlaştırır, bu yüzden basitleştirilmiş formüllerin kullanılması gelenekseldir.

Alan hesaplama

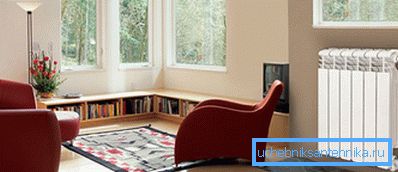

Yukarıdakileri göstermek için pratik bir hesap yapalım. Bunu yapmak için, dairenin alanı için alüminyum radyatörlerin nasıl hesaplanacağını düşünün.

SNiP normlarına göre, 2.4 - 2.8 metre tavan yüksekliğine sahip bir metrekarelik alanı ısıtmak için 100 W termal enerji gereklidir.

Şimdi tüm odanın ısıtılması için gerekli olan ısının yaklaşık değerini belirleyebiliriz:

1. Odanın parametrelerini, uzunluğunu genişliğe göre çarparak belirleyin.. Örneğin standart oda 3x4 m alın ve 12 m olsun?
2. Odanın bir metrekaresini ısıtmak için normatif gerekli ısı ile elde edilen değeri çarpın - 12x100 = 1200 W.

Dikkat edin! Odamızı ısıtmak için gereken toplam gücü belirledik. Bunlar çok yakın verilerdir, ancak ön hesaplama için kabul edilebilir.

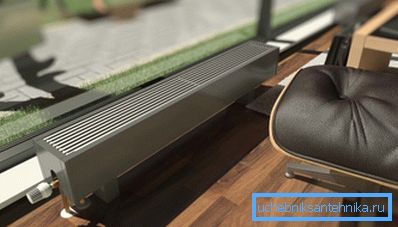

Ardından, ısıtıcının parametrelerini tanımlarız. Alüminyum radyatörün bir bölümü tarafından hangi alanın ısıtıldığını belirleyemeyiz, ancak toplam ısı derecesini elde etmek için cihazın pasaportunda belirtilen bir bölümden ısı transferini basit bir şekilde böleriz.

Hadi başlayalım:

1. Radyatörün kayıt sertifikasını okuyoruz ve bir bölümün ısı çıkışının 187 W olduğunu görüyoruz;
2. Pasaport tarafından daha önce bulunan değeri bölüşüyoruz - 1200/187 = 6.417;
3. Sonucu daha büyük bir tamsayıya doğru yuvarlıyoruz ve gerekli sayıda bölümü elde ediyoruz - 7.

Dikkat edin! Soğutma sıvısı normal bir sıcaklık ve basınçla beslendiğinde pasaport verilerinin ideal koşullar için belirtildiği dikkate alınmalıdır. Gerçek koşullar için,% 15-20 oranında bir düzeltme yapılması tavsiye edilir.

Daha doğru yöntemler

Belirtilen yöntem çok yanlıştır ve birçok varsayım yapar:

• 2,8 metre içinde tavan yüksekliği;
• bir dış duvar;
• bir standart pencere, vb.

Ancak, tüm odalar bu parametrelere karşılık gelmez, özellikle tavanların yüksekliği söz konusu olduğunda.

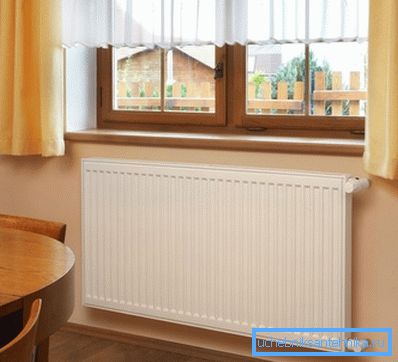

Yüksek tavanlı daireler için, hacminin hesaplamasını kullanabilirsiniz. Burada, 1 m ısıtmak için hangi SNiP'nin başka bir standardından başlayacağız? Odalar 41 watt ısı gerektirir (yalıtım ile duvarlar için 34 watt ve çift camlı pencereler).

Standart oda ölçülerimizi 12 m aldınız mı? ve tavan yüksekliğinin 320 cm olduğunu hayal edin.Odanın hacmini belirleyin - 3.2x12 = 38.4 m?

Şimdi gerekli toplam sıcaklığı tanımladık - 38.4х41 = 1574.4 W. Tavanların yüksekliğindeki artış, gerekli enerjide% 20'den fazla bir artışa neden oldu.

Daha sonra, olağan şemaya göre hareket ediyoruz - toplam değeri bir bölümün ısı transferi ile bölüyoruz: 1574.4 / 187 = 8.42. Yuvarlanın ve gereken sayıda bölümü alın - 9.

Dikkat edin! Bu örnekte, farklı tavan yüksekliklerine sahip dairelerin farklı sayıda ısıtıcı bölümü gerektirdiğinden emin olduk.

Görebileceğimiz gibi, hacimdeki hesaplama bile, pencerelerin büyüklüğü, duvarların özellikleri, bölgenin iklimi gibi birçok faktörü hesaba katmaz.

Bu nedenle, daha doğru bir hesaplama için, bu faktörleri hesaba katmanız gerekecektir. Bu durumda, düzeltme faktörlerini kullanırız ve sonra toplam değerin formülü şunun gibi görünür:

Q = 100 W / m? * P * k1 * k2 * k3 * k4 * k5 * k6 * k7, burada:

• Q, odanın ısıtılması için gereken toplam ısıdır;
• P odanın alanıdır;
• k1 - k7 - düzeltme faktörleri.

Katsayıların değerlerini belirlemek için tabloyu kullanın:

Dikkat edin! Toplam değerin doğru bir şekilde belirlenmesinden sonra, bir bölümün ısı transferine tekrar bölünmeli ve daha sonra bu radyatör için gerekli sayıda bölüm elde edilecektir.

Sonuç

Enerji taşıyıcılarının fiyatı sürekli artmaktadır, bu nedenle ısınma yoğunluğunun doğru bir şekilde hesaplanması sadece konforun değil aynı zamanda ısınma maliyetinin de belirlenmesini sağlamaktadır. Bu makaledeki video ve talimatlarımız, gerekli değerlerin hesaplanmasında yanılmanıza yardımcı olmayacaktır.
