Boru kazanı: basit ve ekonomik bir ünite nasıl yapılır

Çoğu durumda, katı yakıtlı kazanların önemli bir dezavantajı vardır - kömür, yakacak odun, briket vb. Kısımlarını sürekli olarak yüklemeleri gerekir. Ancak, bu problemden kaçınılabilir.

Bir borudan piroliz kazanı yapabilirsiniz. Uzun süre yanan cihazlarla ilgilidir ve yanıcı atıklarda bile her tür katı yakıt üzerinde çalışabilir.

Katı yakıtlı ısı jeneratörü özellikleri

İlk fikstür nasıl çalışır.

Çalışma prensibi

1. Uzun yanan cihazlar 10/16 saat boyunca katı yakıtların yanmasıyla çalışır.. Bu durumda, ısı transfer birimleri önemli ölçüde artmıştır.
2. Yakıt tamamen yanar. Bundan dolayı ünitenin işletme maliyeti düşmekte ve atık miktarı azalmaktadır.
3. Bu tür kazanlar, sınırlı bir yanma alanı ve dışarıdaki hava girişini kontrol eden geniş bir yanma odasına sahiptir..
4. Yakıtın toplu kısımları 10/16 saat içinde bir kez onlara yüklenir.. Oksijen akışını kazana sınırlandırarak, yüksek sıcaklıklarda yavaş bir yanıcı yakıt elde etmek mümkündür.
5. Kendi borcunuzla kendi banyolarınız için bir kazan kazanmayı düşünüyorsanız, banyo suyunu ısıtacak olan baca üzerinde bir eşanjör deposu monte edebilirsiniz..

Dikkat edin! Yukarıdakileri özetlemek gerekirse, günde bir veya iki kez uzun yanan kazanlar yüklemek mümkündür. Isıtma sistemi sürekli çalışacaktır.

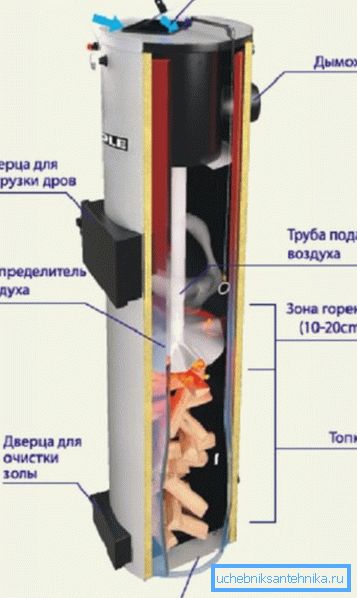

Cihaz tasarımı

1. Yangın borusu kazanı en iyi 300 mm'lik bir kesite sahip borulardan yapılır. Duvar kalınlığı en az 3 mm olmalıdır. Yüksek sıcaklıklar nedeniyle daha ince bir metal hızla yanacaktır.
2. Borunun uzunluğu 80/100 cm olmalıdır Yüklenen yakıtın bölümlerinin hacmi bu parametreye bağlıdır.

Tasarım gereği, cihaz 3 bölüme ayrılmıştır.

1. Yer işareti yakıtı yerleştirin. Yakıt yanması sırasında yüksekliği değişebilir.
2. Yanma ve ısı üretimi için arazi. Orada yakıt smolders.
3. Tam yanma alanı. İçinde kül yanar ve baca gazları boşaltılır.

Yanma alanını sınırlandıran cihaz, yakıt ikmali olmaksızın ünitenin çalışma süresi anlamına gelir, buna hava dağıtıcısı denir.

1. Bu, 4/6 mm kalınlığa ve ortada bir deliğe sahip olan bir metal çemberdir. Bu sayede teleskopik bir tüp yardımıyla oksijen yanma yerini girer.
2. Dağıtıcı, cihazın enine kesitinden biraz daha küçük bir çapa sahip olmalıdır. Böylece engelsiz hareket edecektir.
3. Yanma alanının yüksekliği, pervanenin genişliği kadar, pervanenin kendisi tarafından kontrol edilir. Hava dağıtıcısı 5 cm'den fazla olmayan bir yüksekliğe sahiptir, aksi halde tahta çok çabuk yanar.

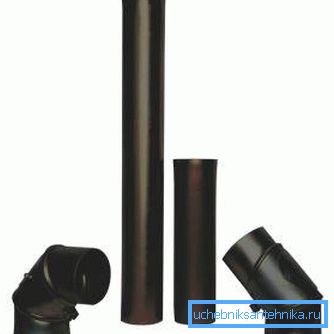

Hava giriş borusu monolitik veya teleskopik yapılabilir.

1. Kesiti yaklaşık 6 cm olmalıdır Dağıtıcıdaki delikten - en fazla 2 cm. Aksi takdirde, yakıt haznesi oksijen ile aşırı doymuş olacaktır.
2. Oksijen doğrudan çevreden veya ünitenin üst kısmındaki hava ısıtma odasından boruya akabilir. Böylece yanma daha kararlı ve verimli olacaktır.
3. Oksijenin odaya akışı, cihazın üst kısmında bulunan bir kapak tarafından düzenlenebilir.

Self-made katı yakıt kazanı, yanma ürünlerini yönlendirmek için bacadan bir bacaya sahip olmalıdır. Kazanın yan tarafındaki duvarın üst tarafında kaynak yapılabilir.

Dikkat edin! Baca çıkışı önce yatay olmalıdır. Bu segmentin uzunluğu 40/50 cm olabilir Bu tür bir cihaz aşırı çekiş oluşumunu önleyecektir.

Kazanın alt kısmında küller, cüruf ve külün kaplanması için bir kapaklı bir kül panosu bulunmalıdır.

Bir binanın su ısıtma sistemi için soğutucuyu iki şekilde ısıtmak.

1. Bacadan geçtiği takılı uzak tank. Isıtılmış yanma ürünleri, ısıtma sisteminin suyunu ısıtır.
2. Su değiştirici boru, ünitenin yanma odasından geçer. Tankta su, boruya bağlı bir bobin tarafından ısıtılır.

İlk yöntemin uygulanması daha kolaydır. Kazan borudan bir banyoya yapılırsa idealdir. İkinci yöntem ise daha verimli, ancak yürütmede oldukça karmaşıktır. Bir konut binası için idealdir.

Kazanın bağımsız imalatı

Dahası, kazanın borudan kendi elleriyle nasıl monte edileceği.

Ne pişirmek için ihtiyacın var

Aşağıdakilere ihtiyacınız olacak.

1. 30 mm çapında, 3 mm'den az olmayan bir duvar kalınlığına sahip ünitenin mahfazası için çelik boru.
2. Sac, 4 mm kalınlığında.
3. Metal borular: bölüm 6 cm - kanal için, 10 cm çapında - baca için.
4. Kaynak cihazı.
5. Açı öğütücü (yani, Bulgarca).

Dikkat edin! Kazan kesinlikle yatay ve düz bir zemine monte edilmelidir. Bunun için genellikle bir beton şap dökmek zorundasınız.

İş süreci

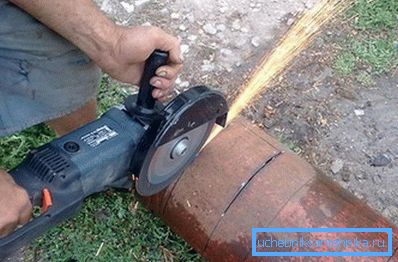

1. Öncelikle, gövde için boru 80/100 cm istenen uzunlukta kesilir.Yazın yüksekliği daha büyük ise, yakıt yatırmak zor olacaktır.
2. Ardından, iş parçasının kenarları hizalanır.
3. Ardından alt kısım, eğer istenirse, kanal çubuğundan yapılmış ayaklardan boruya kaynak yapılır.

1. Bundan sonra hava dağıtıcısı yapılır. Bir daire bir çelik sacdan kesilir, kesiti ise gövdenin iç çapından 2 cm daha küçüktür. Dairenin ortasında 2 cm'den fazla olmayan bir delikle bir delik açılır.

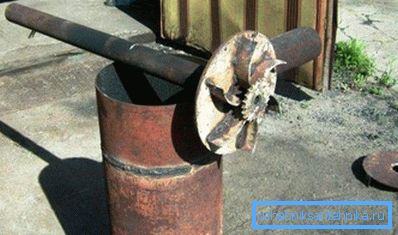

2. Çelik sacdan yapılmış pervanelere sahip pervane, hava dağıtıcısının dibine kaynaklanır. En fazla 5 cm genişliğinde olmamalıdır.
3. Kanal borusu regülatörün üstüne kaynaklanmalıdır, böylece dağıtıcı deliği bölümünün ortasındadır.

1. Talimat, kanal yüksekliğinin, ünite gövdesinin yüksekliğinin en az% 100'ü olması gerektiği konusunda uyarır. Borunun üst kısmı, hava akışını düzenleyecek bir damperle donatılmalıdır.
2. Cihazın alt kısmında kül tablası için bir kapı yapmanız gerekir. Bu öğütücü için bir çelik sacdan bir dikdörtgen kesiniz. Sonra o kemerler. Ardından, bir sap ve menteşeler kaynaklanır.
3. Ünitenin üstünde kaynaklı baca vardır. İlk olarak, boru yatay olarak gitmeli, daha sonra bir tank şeklindeki ısıtma sisteminin ısı değiştiricisinden geçirilmelidir.
4. Şimdi kazan kapağı yapmak için kalır. Hava dağıtıcısının borusunun altında bir delik bulunmalıdır. Kapak, ünitenin ocak kutusuna sıkıca oturacak şekilde yapılmalıdır. Aksi takdirde, cihaz sigara içecektir. (Ayrıca Paslanmaz çelik baca borusu makalesine bakın: özellikler.)

Sonuç

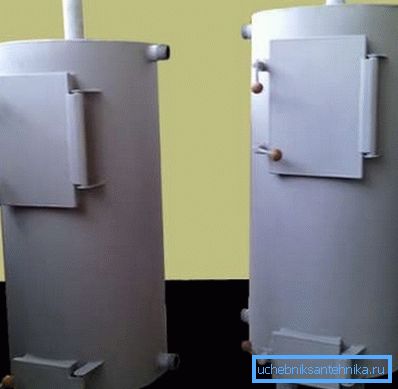

Tarif edilen kazan doğru yapılır ve çalıştırılırsa, ekonomik ve güvenli olacaktır. Böyle bir cihaz, yanıcı ev atıkları bile, herhangi bir katı yakıt üzerinde çalışabilir.

Bu makaledeki video çok daha ilginç olacak.
