Borulu radyatörler - tipleri ve montaj özellikleri

Herhangi bir yerleşim yeri, soğuk mevsimlerin bulunduğu bir bölgede bulunuyorsa, bir çeşit ısıtma yöntemine ihtiyaç duyar ve bu amaçla farklı metallerden yapılmış boru şeklindeki radyatörler kullanılır. Hepsinin şu anda tartışılacağı farklı derecelerde ısı transferi var ve bu makalede de bazı teknik sorunları açıklayan videoyu izleyebilirsiniz.

Isıtma cihazları

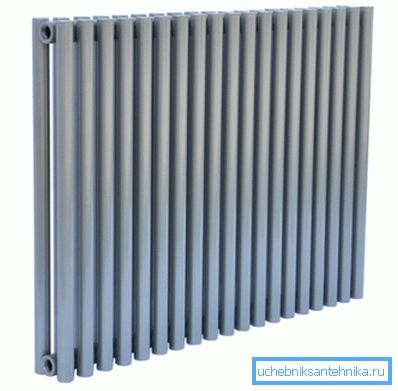

Boru şeklinde veya aynı zamanda adlandırıldığı gibi, sütunlu radyatörler üst ve altta birbirleriyle iletişim halinde olan bir veya iki sıra dikey tüp (sütun) dizisidir.

Boru tipi radyatör çeşitleri

• Şu anda, mağazada yeni bir çelik boru pil satın alamazsınız - gerçek şu ki tasarımı nedeniyle, düşük bir ısı dağılımına sahiptir ve bilindiği gibi, korozyona karşı hassastır.

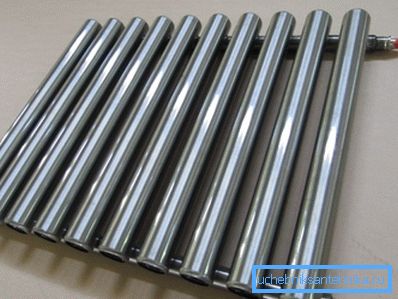

Tabii ki, bu tipte ısıtılmış veya galvanizli veya paslanmaz çelikten imal edilen ısıtma cihazları üretmek için bir fırsat var, ama aynı zamanda fiyatları da aynı şekilde artar, böylece bu gibi durumlarda, pansuman maliyeti koyun derisinden daha fazladır. Tabii ki, bu durumda paslanmaz çelik bir ısıtma cihazı ile birlikte dekoratif bir süs olarak kullanılabilir, ancak bu seçenek sadece özel bir üretimde mümkündür (herhangi bir iyi kaynak makinesi bunu yapabilir).

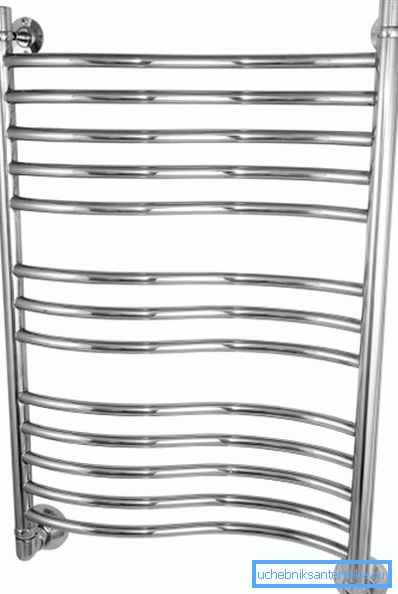

• Ve burada fotoğraftaki metal ısıtıcının diğer bir çok bilinen versiyonu - bu, paslanmaz çelik ısıtmalı havlu askısıdır, çok farklı bir konfigürasyona sahip olabilir, bu da sadece tasarımcının kafasına girebilir.. Daha önce de belirttiğimiz gibi, bu tür cihazlar çok pahalıdır ve iyi ısıtılmış bir havlu askısının ortalama maliyeti yaklaşık 150 $ 'a ulaşmaktadır, ancak elbette 60-70 dolar arası seçeneği satın alabilirsiniz.

• Bimetalik dikey borulu ısıtma radyatörleri şu anda hem otonom hem de merkezi ısıtma için çok yaygın bir şekilde kullanılmaktadır ve bu, bimetal bir cihazın sahip olduğu avantajların çeşitliliğinden kaynaklanmaktadır.

Gerçekte, iç kısmının, yapının mukavemetini önemli ölçüde arttıran çelikten yapılması (bazı modellerin 15 bardan fazla çalışma basıncına dayanması mümkündür) ve üstte alüminyum (nadir durumlarda bakır alaşımı olabilir), bu da ısı transferini arttırır.

Bu kombinasyon, ısıtma cihazları için son derece değerlidir, ayrıca, talep halinde olan kabul edilebilir bir maliyete (alüminyum panelden daha düşük) sahiptir.

• Ve son olarak, çoğu yeni binalarda diğer seçeneklere tercih edilen ve belki de oldukça haklı olan, para için değer açısından bakıldığında iyi bilinen dökme demir batarya. Dökme demirin kendisi oldukça iyi bir ısı yayılımına sahiptir, ancak bu tip boru şeklindeki radyatörlere sahip duvarların çok kalın olması nedeniyle, uzun süre ısınmakta, ayrıca ısıtmak için çok fazla suya ihtiyaç duymaktadırlar (büyük hacimli). Ancak ısıtma sırasında, cihaz uzun süre ısıyı korur, merkezi ısıtma için çok uygundur, ancak otonom için karlı değildir, çünkü büyük miktarda suyu ısıtmanız gerekir (merkezi ısıtmada, radyatör hacmi ekonomik anlamda önemli değildir).

Karşılaştırmalı özellikler

Panel ve boru şeklindeki radyatörü karşılaştırırsak, şüphesiz, avuç içi ilk modeli alır ve geleneksel piller ne kadar destekleyicileri olursa olsun ve ne tür sebeplerle verdikleri olursa olsun, bunun önüne geçilemeyecek kadar iyi nedenler vardır.

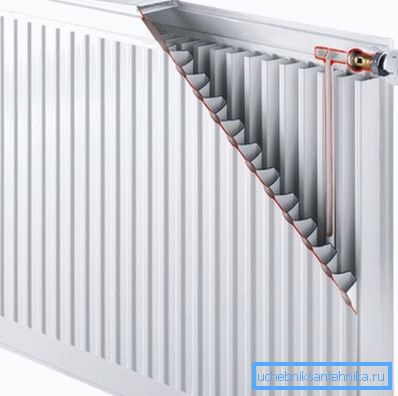

Panel radyatörlerin, ısı transferini birkaç kez arttıran bir konveksiyon sistemi üzerinde çalışmasına başlayalım. Üstteki resimde, havanın konveksiyonu için U-şekilli plakalar ile cihazın bir bölümünü görebilirsiniz.

Not. Toplamda bu tip üç tip panel vardır, bu 11 numaradır, burada U şekilli bir izlenime sahip olan sadece bir plaka vardır; bu tip iki plaka ve No. 33, burada üç plaka vardır.

Ama her şey çok iyi değil - panel cihazları daha fazla ısı transferi ile daha az kapasiteye sahiptir ve bunlar daha hafiftir, ancak bu, ısıtıcının sistemdeki basınca dayanma kabiliyetini etkiler - 10-12 bar'a kadar tutun ve bu 9 katlı bir bina için yeterli değildir.

Ancak bu, çelik modeller için geçerlidir - alüminyum basıncı daha da düşük tutulur, bu nedenle düşük binalarda ve özel sektörde kullanılması tercih edilir. Buna ek olarak, alüminyum, metal korozyonunu ortadan kaldırmak için soğutma sıvısı için özel katkı maddeleri gerektirir ve bu, sadece kendi eviniz için kabul edilebilir, ancak merkezi bir kazan dairesi için geçerli değildir.

Bu nedenle, yüksek katlı bir binada yaşıyorsanız, hangi çelik boru tipi ısıtma radyatörlerinin daha iyi olduğunu düşünmelisiniz ve bu, tüm özelliklerine göre, büyük bir mukavemete ve mükemmel ısı transferine sahip bir bimetaldır.

Ama yine de, bütçe seçeneğinde kalabilirsin - bir dökme demir batarya, ama bu sadece tasarım hakkında çok endişeli değilseniz. Her ne kadar burada olsa da, panel ısıtıcıları ilk sıradadır - çok daha güzeller ve düşünceli bir iç mekanın ayrılmaz bir parçası olarak hizmet edebilirler.

Not. Gördüğünüz gibi, panel radyatör daha iyi görünüyor, ama her zaman ve her yerde onun parametreleri kabul edilebilir değil. Eğer böyle bir ısıtıcı tüm yönleriyle daha iyi olsaydı, o zaman boru biçimli modeller uzun zaman önce üretilmeyecekti.

Kurulum özellikleri

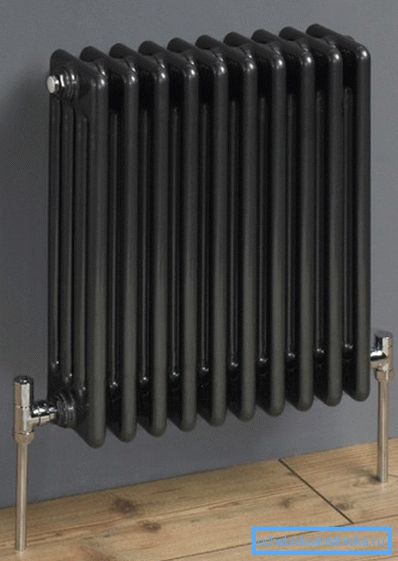

Eğer bir alt bağlantıya sahip borulu bir radyatör bulmak istiyorsanız, o zaman burada bağlantı yerinin burada önemli olmadığını belirtmek isterim. Bu modellerin her iki tarafında iki girişi vardır, bu da yan, üst, alttan ve diyagonal, yani, ısıtma devresinin düzeninin gerektirdiği şekilde, bu arada, özel sektör için son derece uygundur.

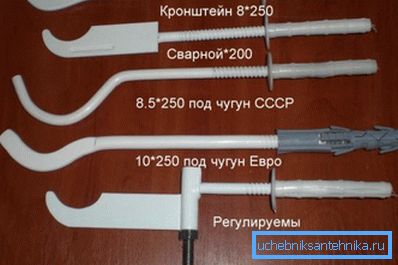

Bir su ısıtma devresi için kullanılıyorsa, bu tipin bir ve tüm radyatörleri, üst resimde gördüğünüz ana modeller olan özel S-şekilli braketlere sabitlenir (asılır).

Çelik kontura bağlantı yapılırsa, bu braketlerin yerleştirilmesi kurulumdaki birincil görevdir, çünkü yer değiştirmeleri sadece 1 cm'dir, ölümcül olabilir - boru vidalanmalıdır, bu da talimatla tavsiye edilmez (ancak son çare olarak, çekiçle).

Sistemdeki havanın, tüm ısıtma devresinin en kötü düşmanı olduğu, fırlatma sırasında ya da kış mevsiminde sistem çalışması sırasında bile çok sıkıntıya neden olabilecek ve izin verebileceğiniz noktalara bakmak zorundasınız - tesisatçıları arayın, komşular vb.

Ancak tüm bu kargaşa, her bir radyatöre (“Mayevsky musluğu” olarak da bilinir) bir Mayevsky vanası takarak önlenebilir; bu sayede suyun boşalmasına gerek kalmadan pilden herhangi bir zamanda fazla hava salabilirsiniz.

Sonuç

Panel radyatörlerde olduğu gibi, boru şeklindeki radyatörlerde otomatik sıcaklık kontrol cihazlarının (her bir nokta için ayrı olarak) monte edilebileceğini de eklemek isterim. Sadece bu tür lüksler bağımsız ısıtmanın varlığında kullanılabilir - merkezi sistemlerde, sıcaklık merkezi kazan dairesinden veya dağıtıcısından düzenlenir.
