Çeşitli gaz ısıtma kazanları: çalışma prensipleri

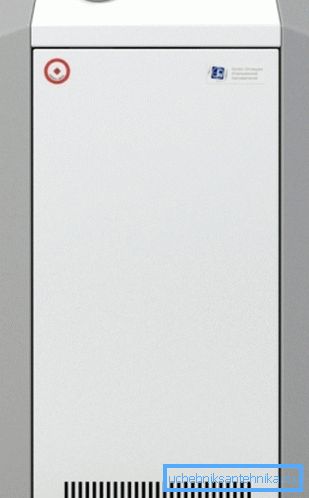

Eğer ülke evi bir gaz boru hattına bağlanma kabiliyetine sahipse, Lemax gaz kazanlarını veya diğer markaları ısıtıcı olarak kurarak evinizi ısıtırsınız. En önemlisi, odanın yaşam alanı ve radyatör devresindeki soğutma suyu miktarı veya yerden ısıtma ile ilgili olarak ısıtıcının gücünü doğru bir şekilde hesaplamanızdır.

Ve hangi markayı seçerseniz seçin - Wisman, Mimax, Beretta - Aşağıda tartışılacak olan ısı değiştirici ısıtmanın türü için uygun olması önemlidir ve buna ek olarak, kazanlarla ilgili bir video klibi izleyeceğiz.

Çalışma prensibi

Not. Isıtma devresine bağlı olarak, yüksek sıcaklık (konveksiyon) veya düşük sıcaklık (yoğuşma) olabilen bir ısıtma gazı kazanı seçmek de gereklidir. Yani, radyatörler yaklaşık 60-80'lik bir sıvı sıcaklığına ihtiyaç duyarlarsa? C, o zaman ılık bir kat yeterli 30-50? C.

Konveksiyon birimleri

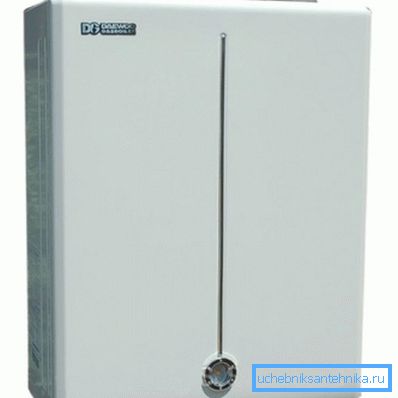

• Konveksiyon tipi gaz yakıtlı kazanlar en çok Rusya Federasyonu'nda talep görmektedir, örneğin, üst fotoğrafta gördüğünüz Daewoo DGB-100 MSC'nin duvara monte veya zemine monteli versiyonu olabilir.. Çoğu durumda radyatörleri tercih ediyor ve zemin ısıtma sistemlerini değil, uzun süreli alışkanlıkları ve yeni etkilerin korkusunu tercih ediyor. Yine de, bu tür modeller güçlü seçeneklerle sunulmakta ve bazı durumlarda çok katlı binaların küçük bir merkezi kazan dairesini bile tamamlamaktadır.

• Bu ünitelerin çalışma prensibi aynı şemaya göre çalışır - yakıt boru hattından brülörü ısıtır, bu da alevi soğutur ve modern brülörler çoğunlukla propan ve doğal gaz üzerinde çalışır.. Yoğuşmadan önce geleneksel kazanların ana dezavantajı, yanma odasında üretilen ikincil ısının verimliliği arttırmak için kullanılmaması, fakat bacadan sokağa boşaltılmasıdır.
• Alman WOLF, Çek PROTHERM veya Fin dizel-gaz TERMAX, en uygun sıcaklık aralığı, ısı eşanjörünün en uzun çalışma ömrü arzusu nedeniyle 60-80 ° C aralığındadır.. Bu kısıtlamalar, 55-57 ° C (kritik nokta) asit yoğunluğunda, duvarlarını tahrip eden ısı eşanjörü üzerinde birikir. Asit buharlaşma, termal ayrışmanın veya sadece gazın yanmasının bir sonucu olarak oluşur.

Not. İki devrenin - radyatörlerin ve ısıtılmış bir zeminin bir araya getirilmesi durumunda, bu talimat geleneksel modeller kullanılmasını ve ısı taşıyıcının sıcaklığının üç yollu bir vana ile sıcak bir zemine indirilmesini önermektedir.

Yoğuşmalı üniteler

• Tabii ki, konveksiyona kıyasla, ısıtma için yoğuşmalı gaz kazanları, özellikle böyle bir cihazın fiyatının çok daha yüksek olması nedeniyle, Rusya'daki bu türden popülerlikten hoşlanmazlar, fakat bu, asit yoğuşma filtrasyon sistemine bağlıdır. Böyle bir kazanımı yapmaya karar vermiş olan kullanıcılara, buradaki tasarruflar açık olduğu için pişman olma ihtimali düşüktür - bazı durumlarda bu birimlerin verimliliği% 111'e ulaşıyor!

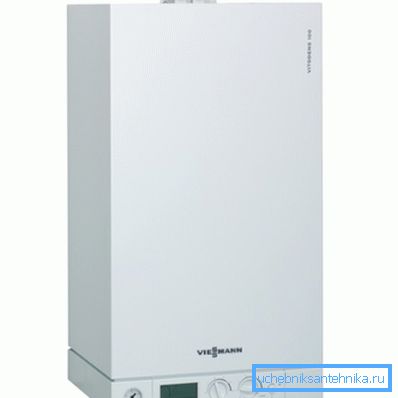

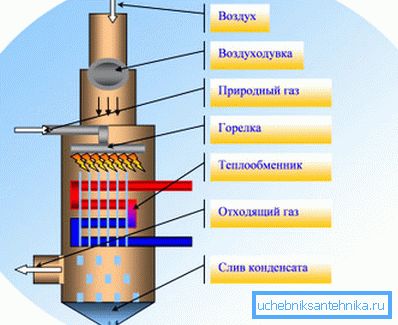

• Kondenzasyon gazı ısıtma kazanı aşağıdaki prensibe göre çalışır: doğal gaz brülöre girer, alev ısı değiştiriciyi ısıtır, ancak ikincil ısı yakıt odasından sokağa çıkarılmaz, ancak ikincil ısıtma için kullanılır. Bu tür modellerin 30-50 CC arasında en uygun sıcaklık için tasarlandığı göz önüne alındığında, orada her zaman asit kondensatı oluşacak, ancak düştüğü için ısı eşanjörüne zarar vermeyecektir. Bundan sonra, filtreli özel bir boru hattıyla, belirli bir kapasiteye yönlendirilir, bu da toksisitesini neredeyse tamamen kaybeder.

Isı değiştiriciler

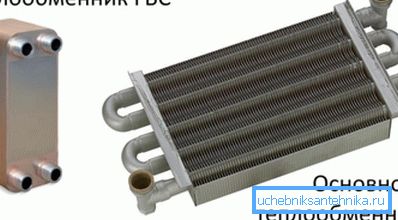

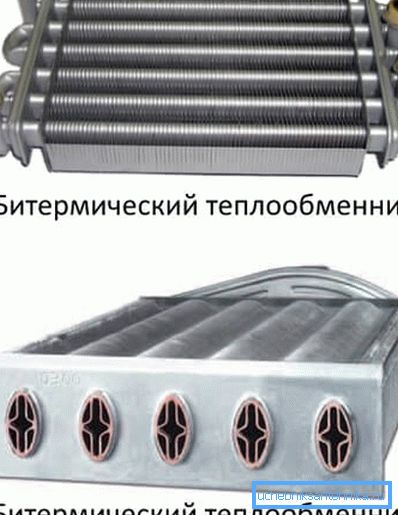

Gazdaki herhangi bir ısıtma kazanı, konfigürasyonunda, üst resimde görüldüğü gibi, ya da ayrı olarak, ya bitermik olabilen bir ısı değiştiriciye sahiptir. Biyonik versiyon iki bağlı içi boş profilden oluşur, yani korozyonu korumak için lamel kaplamalı bir borudaki bir boru. İç borudaki sıvı sıcak su sistemine ve dıştan ısıtma devresine beslenir.

Böyle bir düğümün varlığı, örneğin SIGNAL veya ISHMA işaretlerinde, kazanın kütlesini ve boyutlarını kolaylaştırır (burada ayrı bir versiyon mümkün olsa da). Böyle durumlarda, sadece bir düğüm ve bu var. Doğal olarak ağırlığını ve büyüklüğünü azaltır, ancak buna ek olarak, böyle bir cihaza sahip üniteler için, sıcak su için üç yollu bir valfe ihtiyaç yoktur, çünkü su sıcaklığı, ısıtma devresinden daha düşüktür (30 ° C).

Tüm avantajlara rağmen, bitermik ısı eşanjörleri, boruların duvarlarında biriken sert su - tuzlar ve cüruflar ile çalışmak için uygun değildir. Gerçek şu ki, bu maddeyi temizlerken, metalden düşerek, sonuna kadar çözünmez, ancak virajda tıkanıklık ve pasajı tıkayan tıkanıklıklara sıkışmış küçük parçalar gibi görünür.

Bölgenizde sert su varsa, AOGV'yi temizlenmesi kolay ayrı bir ısı eşanjörü ile seçmek en iyisidir ve örneğin CONORD, KEBER veya TERMONA gibi hızlı bir şekilde tıkanmaz. Bu, boruların daha büyük iç çapı nedeniyle mümkündür ve bu seçenek biraz daha pahalı olmasına rağmen, daha uzun bir servis ömründen tasarruf edeceksiniz.

Bazı modellere genel bakış

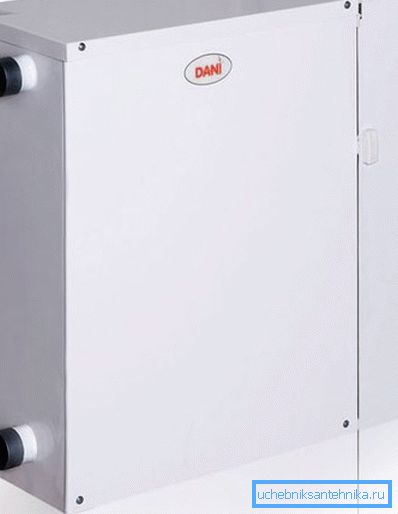

Dani'nin ısıtılması için çift devreli gaz kazanı, kurulu olduğu yerden hava kullanmaz - hava girişi caddeden gelir ve termal ayrışma ürünleri koaksiyal bir baca ile boşaltılır. Gaz girişindeki nominal basınç 1274PA'dır ve sıcak suyun çalışma basıncı 0,65kPa'dan fazla değildir. Enerji taşıyıcısının nominal basıncı 1274 Pa'yı geçmezse, tüketimi 0,8 m'den fazla değildir.³/ saat

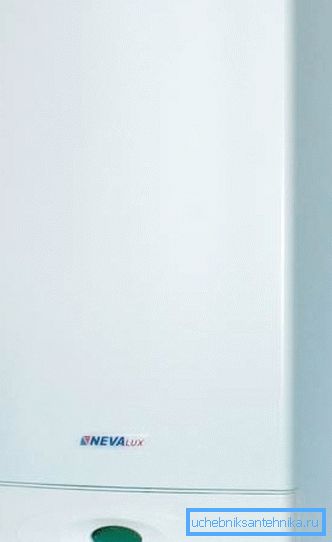

En iyi fotoğrafta gördüğünüz çift devreli bitermik geleneksel ısıtma ünitesi NEVA LUX, Rusya'da üretildi, sıcak su kaynağı 14 l / dk, maksimum 240m'lik bir alan için tasarlandı². Böyle bir cihazın nominal gücü 18 kW, bakır ısı değiştirici, verimlilik% 90'a ulaşır, termal ayrışma ürünlerinin maksimum sıcaklığı 130 ° C, minimum 100 ° C'dir. Boyutlar (yükseklik / genişlik / derinlik) 720x410x326 mm, ağırlık 34,5 kg, 2 yıl garanti.

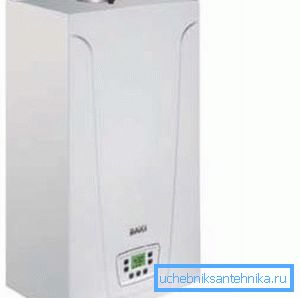

Bu fotoğrafta gördüğünüz Waxi gaz ünitesi, maksimum 14kW gücünde (140m'lik bir oda için yeterli) duvara monte edilmiş bir çift devreli ünitedir.²Maksimum 1.63 m gaz tüketimi ile)³/ saat Tam güçte, cihazın verimliliği% 92.9 ve eğer% 30 güç modunda çalışıyorsa, verimlilik% 90, DHW sıcaklığı 30-55 ° C olacaktır. Boyutlar (yükseklik / genişlik / derinlik) 700x400x280 mm, ağırlık 29.0 kg, 2 yıl garanti.

Isıtma kazanı Aton, yoğuşma modunun 24,6 kW, tipik bir modelde 22,1 kW olduğu göz önüne alındığında, maksimum güçte düşük sıcaklık devreleri için tasarlanmış bir yoğuşma ünitesidir. 60-80 ° C 6,3-21,4kW ve 30-50 ?C - 6,9-21,7kW arası ısıtma için, sıcak su tedariki T 30 C C - 10 l / dak.

Düşük sıcaklık devreleri için tasarlanmış yoğuşma tipinde, 30 kW yoğuşma kipine maruz kalan azami güce sahip, Beretta Exclusive Green 30 CSI modeli. Aynı zamanda, 60-80 C C 99,1 kW ve 30-50 C C - 31,41 kW'lık modda, sıcak su beslemesi T 30 C C - 10 l / dak. 60-80 ° C aralığında, verimlilik% 95.5 ve 30-50 ° C -% 105.2 aralığındadır. Beretta hem doğal hem de sıvılaştırılmış gaz üzerinde çalışıyor.

Sonuç

Sonuç olarak, zemine kendi ellerinizle monte edebileceğiniz gazlı dökme demir ısıtma kazanları olduğunu ve çoğu durumda bunların çift devreli konveksiyon tipi olduğunu söyleyebiliriz. Sertifikasyon için kurulum yaparken, lisanslı bir gaz şirketinin temsilcisi aranmalıdır - bu nedenle garanti süresi, satın alma tarihinden itibaren değil, kurulum tarihinden itibaren hesaplanacaktır (ayrıca, Ferrol gaz ısıtma kazanlarına ve özelliklerine bakınız).
