Çift devreli ısıtma kazanları - evde ısı garantisi

Her zaman merkezi ısıtma ve sıcak su sistemi mükemmel şekilde çalışmamaktadır. Daha sık olarak, pillerdeki suyun sıcaklığının çok arzulandığı durumlar vardır, aynı problem, sıcak su ile ortaya çıkar. Çift devreli ısıtma kazanı bu durumda gerçek bir kurtuluş olacaktır.

Kazanın montajı ne yapar?

En önemli başarı, sıcak su temini ve merkezi ısıtmanın işleyişinden bağımsızdır. Ana şey soğuk su akışını korumak ve ısıtma kazanı sağlayacaktır.

Çift devreli kazan aşağıdaki gibi avantajlar sağlar:

• kazanlar o kadar yer kaplamıyorlar ki, bu yüzden boş alan eksikliğinin ortak bir fenomen olduğu küçük şehir apartmanlarına bile kurulabilirler. Onlar için ayrı bir oda tahsis etmeye gerek yoktur;

• Modern modellerin büyük çoğunluğu ısıtma işleminin ayarlanması için cihazlarla donatılmıştır. Bu nedenle, dairede optimal bir mikroiklim elde etmek mümkündür;

Dikkat edin! Isıtma işleminin ayarlanmasına ek olarak, ısıtma maliyetinde de önemli bir tasarruf vardır.

• Kazan evde kurulduktan sonra güvenlik azalmaz, üreticiler aşırı ısınmaya karşı çoklu cihaz koruması kullanırlar, bu yüzden bir brülör arızalansa bile, basit bir şekilde kapanacak ve hiçbir şey korkunç olmayacaktır.

Birkaç küçük kusur var:

• Sıcak su hemen akmaya başlamaz, ama bir süre sonra sıcak su çalıştırmak için tipiktir. Gerçek şu ki, bir çift devreli ısıtma kazanı borunun içinden geçen soğuk suyu ısıtmak için zamana sahip olmalı ve bu biraz zaman alacaktır;

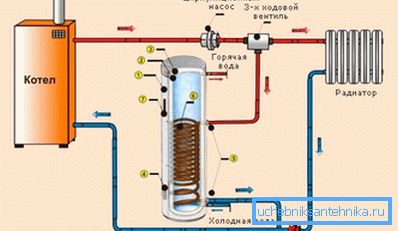

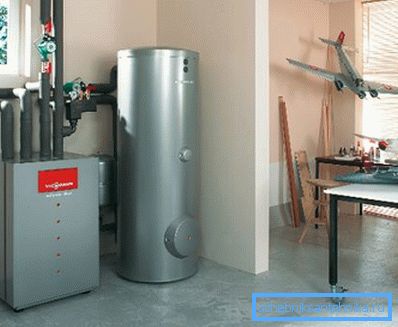

Dikkat edin! Sıcak suya ihtiyaç duyulursa, kümülatif sıcak su kaynağı (HWS) şemasında durması mantıklıdır. Bu durumda, birkaç düzine litre sıcak suyun depolandığı bir kazan monte edilir.

• Sıcak su beslemesi için kullanıldığında, sıcak su sadece bir noktada sökme işleminde sağlanır. Daire / ev alanı büyük ise, çok uygun değildir;
• Çift devreli bir ısıtma kazanı borusu, tek devreli bir sistemden daha karmaşıktır.

Çift kazanın sınıflandırılması

Bu tür bir cihazın sınıflandırması, örneğin ateşleme türü, montaj yöntemi, yakıt tipi, vb. Gibi çeşitli kriterlere göre gerçekleştirilebilir. Belirli bir modeli seçmeden önce, en azından genel bir biçimde, bu tür cihazların türlerini tanımak güzel olurdu.

Yükleme yöntemi ile tanımlanabilir:

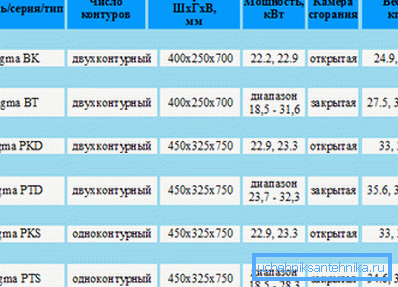

• duvar modelleri - Genellikle şehir dairelerinde kullanılır;

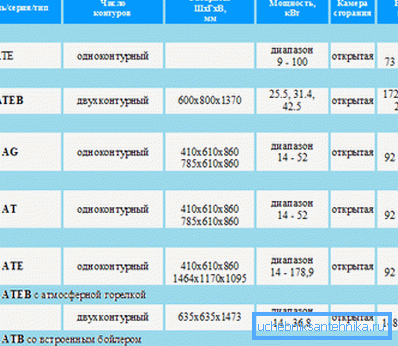

• kat analogları - Daha güçlüler, ama aynı zamanda örnek olmayan yerleri de işgal ediyorlar. Bu tür modeller çoğunlukla özel evlerde kullanılır ve ayrı odalar onlar için sağlanır.

Çift devreli kazanlar çalışma tipine göre sınıflandırılabilir:

• açık bir yanma odası ile (ikinci adı atmosferiktir) - düşük maliyetle ayırt edilirler, ancak verim düşüktür, çıkıştaki gazların sıcaklığı yaklaşık 1000 ° C'dir. Yakıt yakmak için hava doğrudan kazanın kurulu olduğu odadan alınır;
• turboşarjlı modeller - buradaki oda zaten kapalı ve yakıtın yanması daha yüksek verimlilikle gerçekleşir;

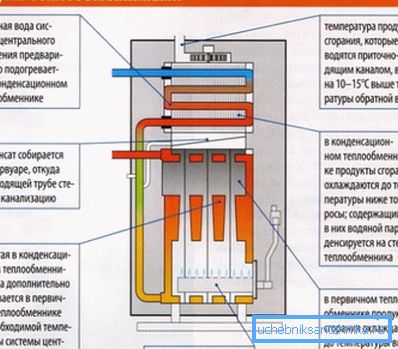

• Yoğuşmalı kazanlar - bugüne kadar, verimlilik açısından belki de en iyi seçenek. Çıkışta, gazlar zaten 500 ° C'lik bir sıcaklığa sahiptir, yani, cihazın verimliliği daha yüksektir (üreticilere göre, atmosferik analoglara kıyasla yaklaşık% 30). Tek dezavantaj maliyettir, yoğuşma modelinin fiyatı "aspire edilen" değerinden birkaç kat daha fazla olabilir.

Ateşleme tipine göre tanımlanabilir:

• Elektronik ateşlemeli modeller, bu durumda, otomasyon, brülörün çalışmasını soğutucunun sıcaklığına bağlı olarak kontrol edecektir;
• ve ateşlemenin bir piezo kullanılarak yapıldığı cihazlar. Ana avantaj, elektrikten bağımsızlık olarak düşünülebilir, bu tür cihazlar çoğunlukla, elektrik kesintilerinin olabileceği ülke evlerinde ve kır evlerinde kullanılır.

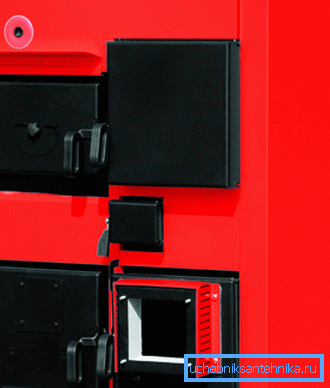

Ayrı ayrı çift devreli ısıtma kazanları. Bu tür cihazlar, bir seferde 2 tip yakıtın kullanılması için tasarlanmıştır. Yakacak odun, gaz - dizel yakıt, yakacak odun - dizel yakıt, gaz - elektrik vb. Gibi demetler kullanılmaktadır Geleneksel cihazlardan en önemli farkı, aynı anda 2 yanma odasının bulunmasıdır (gaz ve katı yakıt için bir tane).

Ayrıca, çoğu zaman ek olarak elektrikli ısıtıcılar ile donatılırlar, ancak bu durumda, elektrik, ana ısı kaynağı değil, bir sigorta görevi görür. Yakıtı değiştirirken sadece brülörü değiştirmek yeterlidir, bu uzmanları aramadan el ile yapılır.

Dikkat edin! Birkaç çıkış olduğundan, birden fazla ısıtma sistemini bu cihazlara bağlamak mümkündür. Böylece 2 veya daha fazla ısıtma devresinin çalışması bir çift yakıtlı kazanda sağlanabilir.

Cihaz ve çift devreli kazanın çalışma prensibi hakkında daha fazla bilgi

Özetle, herhangi bir kazanın çalışma prensibi oldukça basit bir şekilde tarif edilebilir. Yakıt yanar, serbest bırakılan enerji suyu ısıtmak için kullanılır, daha sonra ya ısıtma sisteminin borularına ya da DHW boru hattına verilir. Bu oldukça basit bir yaklaşımdır, dolayısıyla kazanın çalışmasını ve cihazını daha ayrıntılı olarak düşünmek mantıklıdır.

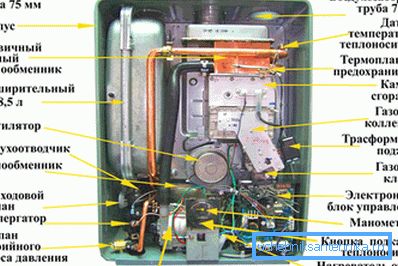

Cihaz 2 devreli kazan

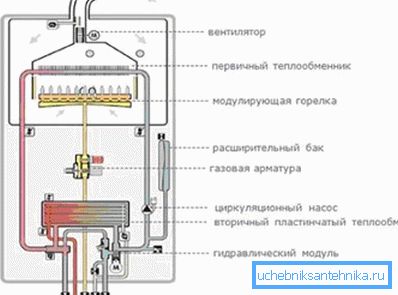

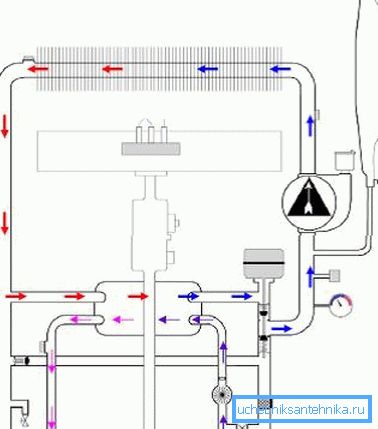

Bu tür bir cihazın karakteristik özelliği, biri soğutma sıvısının ön ısıtmasında kullanılan, diğeri de sıcak su ihtiyacını karşılamak için kullanılan 2 ısı eşanjörünün varlığıdır. Piyasada 2 seçenek arasından seçim yapabilirsiniz:

• 2 ayrı ısı eşanjörlü (birincil ve ikincil) çift devreli ısıtma kazanları. Birincil, bakır plakaların yüzgeçleri olan bakır borulardan oluşur - küçük bir alanda maksimum ısı transferine ihtiyacınız vardır, bu nedenle sadece bakır kullanılır. İkincil - sıcak su kaynağı için kullanılır;


• Bazı modellerde, “boru boru” şeması kullanılır, yani, büyük çaplı bir borunun içinde (su, ısıtma için boyunca hareket eder), daha küçük bir boru bulunur, DHW bunun için akar.

2 döngülü bir kazan nasıl yapılır

Kazan çalışma modlarının ayarlanması, sıcak suyun nereye gittiği, ısıtma sistemine veya DHW boru hattına giden üç yollu bir vana ile gerçekleştirilir.

2 çalışma modu mümkündür:

• evin ısıtma modunda, birincil ısı eşanjörü yakıtın yanması sırasında ısınır ve valf sıcak su borusuna su akışını bloke eder;
• DHW modunda, her şey tam tersi gerçekleşir - ısıtma sisteminin ısıtma ortamı ısınmayı geçici olarak durdurur ve tüm sıcak su DHW sistemine gider.

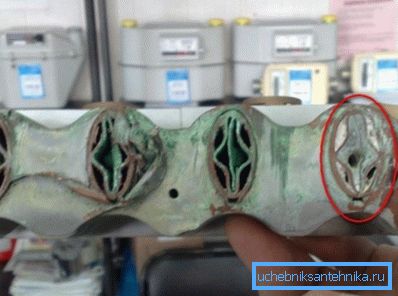

Kazanın bu çalışma modu göz önüne alındığında, model üzerinde 2 ayrı ısı değiştirici ile kalmak daha iyidir. Gerçek şu ki, onarımı kolaylaştırıyor. Zamanla, musluk suyu bileşimi işini yapacak ve ısı değiştiricisinin değiştirilmesi gerekecek, bunlardan 2 tane varsa, değiştirme daha ucuz olacaktır.

Aynı anda birkaç kazan kullanmak mümkün mü

Bazen bu çalışma modları bölüşümü uygun değildir, bu durumda soru, ısıtma ve DHW ihtiyaçları için ayrı bir kazanın monte edilip edilmeyeceğidir.

Şu iddia edilebilir:

• Tamamen teknik açıdan bakıldığında bu mümkündür, ancak bunlardan birinin özellikle sıcak su temini için kullanılması şartıyla, ısıtma için iki kazanın bağlanması mantıksızdır. Gerçek şu ki, bu durumda, mikserdeki suyun ayarlanmasını unutabilirsiniz, bu durumda, ısıtma suyu için bir kolonun monte edilmesi daha uygundur;

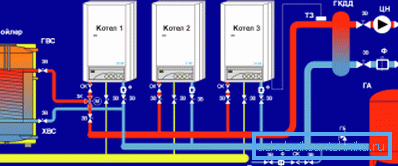

• Bir kaskad içinde birkaç düşük güçlü kazanlar bağlayabilirsiniz (yani seri olarak). Bu durumda, her bir sonraki işin gücü, öncekilerin gücü yeterli olmadığında çalışmaya dahil edilecektir. Bu, ısıtma işlemini ayarlamak için en esnek seçeneği sunacaktır, hem geleneksel hem de çift yakıtlı kazanlar kullanılabilir.

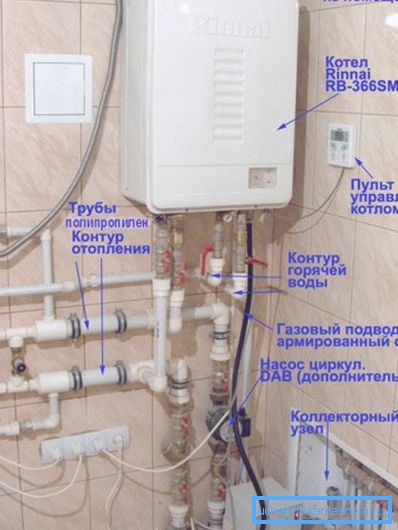

Çemberleme özellikleri

Çember altında kazanın ısıtma sistemine doğru bağlantısını anlamak. İsterseniz bir düzine yoldan daha fazlasını listeleyebilirsiniz. Farklı durumlar için uygundur. Tek devreli bir kazanın bağlantısındaki ana fark, bir tanesi yerine 2 çıkış ile çalışmak gerektiğidir - ısıtma sistemi bir diğerine ve DHW diğerine bağlıdır.

Birkaç genel öneriyi düşünün:

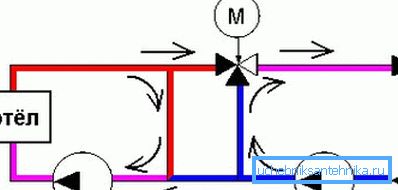

• Çoğu zaman, ısıtma devrelerinde önemli ölçüde farklı güç seviyelerine sahip tüketiciler vardır (örneğin, bazı odalarda geleneksel radyatörler “ılık zemin” sistemi ile desteklenmektedir). Bu durumda, ısıtma devresine bir hidrolik ayırıcı (anafor veya hidrokarbon olarak da bilinir) sokulur. Bu, kazan devresinin ve devrenin düşük güçlü ısıtıcıların dahil edilmesiyle maksimum ayrılmasına olanak tanır;

• kazanın halihazırda ısıtma sistemi gibi bir sirkülasyon pompası, genleşme tankı, güvenlik sistemi gibi elemanları varsa, boru tesisatı önemli ölçüde basitleştirilebilir;

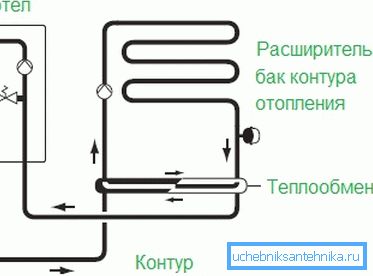

• Aynı kazan kombine bir ısıtma sistemi için kullanılabilir, su ayrı bir bölümünde kullanılabilir ve başka bir alanda antifriz kullanılabilir. Bu durumda ciltleme talimatı bir ayırıcının kurulumunu gerektirir. Aslında, bu cihaz ısıtma sistemini 2 devreye ayırır, bunlar için enerji kaynağı yaygındır, ancak diğer elemanlar (pompa, genleşme tankı, vb.) Yaygındır;

• Sıcak su kaynağı, kazan üzerindeki ikinci çıkışa bağlanır.

Özetlersek

2 devreli bir kazanın kullanılması, evin bağımlılığını merkezi ısıtma ve sıcak suya indirgeyecektir. Elbette, böyle bir cihazın maliyeti önemlidir, ancak ısıtma sisteminin çalışmasının ayarlanmasıyla elde edilen konfor ve tasarruflar buna değerdir. Önerilen materyal genel anlamda, kazanların, cihazların ve çalışma prensiplerinin yanı sıra bağlantılarının nüansları hakkında bilgi sahibi olmalarını sağlayacaktır.

Videoda çift devreli bir kazanı sarmak için bir örnek gösterilmektedir.
