Çift devreli ısıtma sistemi: tasarım, özellikler, bağlantı

Konutun konforu için en önemli iki şart vardır: ısıtma ve sıcak suyun varlığı. Bu koşulları sağlamak için, ayrı bir sistem kullanabilirsiniz ve bir çift devreli kazan kurabilirsiniz. Tek devreli ve çift devreli ısıtma sistemleri arasındaki farkı açıklayacağız, çift devreli ısıtmanın özellikleri ve avantajları nelerdir.

Çift devre ısıtma

Çalışma prensibi ve cihaz kazanı

Her şeyden önce, iki döngü sistemini tanımlamak ve aynı zamanda çalışma prensibini de göz önünde bulundurmak istiyoruz.

Dikkat edin! İki devreli, farklı su sıcaklıklarına sahip iki bağımsız devrenin düzenlenmesi ile ısıtma ve sıcak su fonksiyonlarının birleştirildiği bir sistemdir.

Isıtma sisteminde soğutma sıvısının sıcaklığının 95 dereceye ulaştığı, SanPiN 2.1.4.2496-09'un 2.4 no.lu paragrafına göre sıcak su sıcaklığının 60 derece olduğu anlaşılmalıdır. Bu, ısı üreticisinin farklı modlarda çalışacağı anlamına gelir.

Bir kural olarak, bir çift devreli kazan, bir adet kapalı bir ısı eşanjörü ve bir adet sıcak su kaynağının bir ısı eşanjörüne sahiptir.

Yani, cihazın prensibini düşünün:

• Soğutma sıvısı, ısı değiştiricisine (1) girer, burada gaz yakıcısı (2) tarafından ısıtılır ve sirkülasyon pompasının (4) hareketi altında ısıtma sistemine gönderilir, böylece bir kapalı ısıtma devresinde dairesel bir hareket gerçekleştirilir;
• Sıcak su açıldığında, üç yollu vana (6) devreye girer ve soğutucu, ısıtma sistemine girmezken, kazan içindeki ısı değiştiriciden (5) dolaşmaya başlar;
• Musluk suyu, ısı değiştiricisine (5) girer, burada soğutucudan ısıtılır ve sıcak su sistemine gönderilir;
• Dahili küçük devre de kapatılır ve ısıtma sırasında soğutma sıvısının genleşmesini telafi eden bir genleşme tankı (3) ile donatılmıştır.

Dikkat edin! Ünitenin “ya-ya da” prensibi üzerinde çalıştığını görüyoruz, yani DHW çalışırken, ısı transfer ortamı ısıtma sisteminin pillerini ısıtmıyor. Sıcak suyun uzun süre kullanılması, pillerin dikkat çekici bir şekilde soğutulmasına ve evde sıcaklıkta bir azalmaya neden olabilir.

İki devrenin birleştirildiği bitermik bir ısı değiştirici seçeneği de mümkündür. Soğutucu dış ceket ve iç borulardan sıcak su ile dolaşır. Bu durumda, su brülör alevi ile temas etmez ve musluğu kapalı halde kaynamaz.

Dikkat edin! Bir bitermik ısı değiştiricinin kullanılması, aynı anda ısıtma ve su kaynağının kullanımına izin verir.

Son olarak, entegre bir dolaylı ısıtma kazanı olan çift devreli kazanlar vardır, fakat bunlar hantaldır ve kuruluşun organizasyonunu gerektirir.

 Tek döngü sisteminden farklar

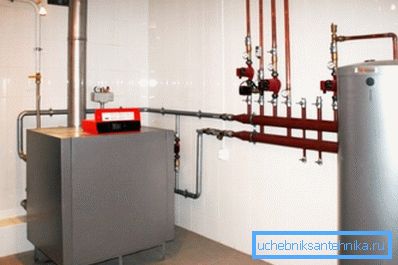

Çift devreli ve tek devreli ısıtma sistemi arasındaki fark nedir, çünkü tek devreli de su ısıtması sağlayabilir mi? Sıcak su ile tek devreli bir kazanın çalışmasının nasıl düzenleneceğini görelim:

Gördüğünüz gibi, buradaki şema farklıdır: kazan, ısıtma sisteminde dolaşan soğutucuyu ısıtır. Bununla birlikte, ayrı bir devre, dolaylı ısıtma kazanı besleyen boru hattının genel ağından yönlendirilir.

Kazandaki su soğuduğunda, termostat üç yollu vanayı çalıştıran servo sürücüye bir sinyal gönderir ve soğutucu sadece ısıtma sistemine değil, aynı zamanda sıcak su için suyun ısıtıldığı kazan ısı eşanjörüne de akmaya başlar. Bu, bir bitermik ısı eşanjörünün çalışmasını anımsatır, sadece bu durumda birleştirilmez, ancak iki ayrı bölüme ayrılır.

Dikkat edin! Böyle bir şema daha güvenilirdir, ancak bir kazanla kazanın fiyatı bir çift devreli ünitenin maliyetinden önemli ölçüde daha yüksek olacaktır. Ana fark bu, ek olarak, kazanın montajı için ek alan gerektirecektir.

Kazan dairesinde ekipman kurulumu

Isıtmanın doğru çalışması için, bir ısı noktası veya kazan dairesi düzenlemek gerekir.

Modern kazanlarda kurulan otomatik kontrol ve koruma sistemlerine rağmen, talimat, kazan dairesini düzenlerken bir dizi kuralın uygulanmasını gerektirir:

• Ekipmanı kurmak için, en az 4 metrekare alana sahip ayrı bir oda tahsis etmek gerekir.. Bu odada en az bir küçük pencere ve normal bir kapı bulunmalıdır. Çoğu zaman, kazan dairesi, birinci katın bodrum katındaki veya yardımcı odasında düzenlenir, ancak ayrı bir binaya da girebilirsiniz;
• Kazan dairesi dekorasyonu yanmaz malzemeden yapılmalıdır: fayans, sıva vb.
• Ekipmanın normal çalışması ve kazan dairesindeki kazanın güvenliği için normal hava akışı olmalıdır.. Bunun için bir duvar kapatılmamış;
• Egzoz gazları ayrı bir bacadan yayılır, güvenlik önlemleri nedeniyle egzoz havalandırma sistemine alınmaları kabul edilemez;
• Kazanın altındaki zemin, en az 1 m2'lik bir çelik sac ile kaplıdır;
• Baca çıkışı, metre başına tavanın sırtından yükselir.

Dikkat edin! Isı tedarik istasyonunun düzenlenme kuralları, kendi güvenliğiniz için kesinlikle uyulmalıdır. Gaz ekipmanı kullanılması durumunda, güvenlik yönetmeliklerine ve çalıştırma kurallarına aşina olmanız gerekir.

Avantajları ve dezavantajları

Şimdi bir çift devreli bir sistem kullanmanın artılarını ve eksilerini düşünün.

Olumlu noktalardan başlayalım:

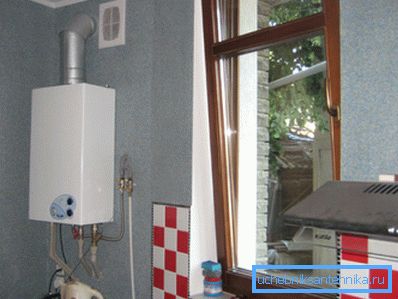

• Evdeki fark edilebilir bir yer tasarrufu sağlanır: ilave bir kazanın olmaması nedeniyle, kazan dairesinin boyutu daha küçük yapılabilir. Bu özellikle alanın az olduğu küçük evler için geçerlidir. Bir ısı noktası için özel bir uzantının inşası durumunda, fon ve malzeme tasarrufu eklenir;
• Çift devreli bir ünitenin maliyeti, bir kazan veya iki kazan ile bir kazanın maliyetinden önemli ölçüde daha düşüktür;
• İkinci bir kazan veya bir dolaylı ısıtma kazanı bağlamak, montaj işini önemli ölçüde karmaşıklaştırır, ek rakorlar ve bir boru hattı, otomasyon ve kontrol tesisleri gerektirir;
• Gaz durumunda, uzmanların yardımı ile yapılması gereken izin ve devreye alma ile iki cihaz bağlamanız gerekmez.

Dikkat edin! Bu tür cihazların seçiminde ana kriter yer ve paradan tasarruf etmektir. İnsanlarda bu birimlere “fakirler için kazanlar” deniyordu, ama bildiğiniz gibi, yoksulluk bir mengene değil.

 Şimdi bu şemanın olumsuz yönlerini tartışalım:

• Akan su ısıtıcılı cihazlar, kullanımda çok uygun değildir: özellikle sıcaklık değiştiğinde, su sıcaklığını düzenlemek oldukça zordur. Bu etki eski moda gaz ocaklarının sahiplerine aşinadır;
• Koaksiyal ısı değiştirici, ısıtma veya ısıtma için çalışabilir. Bu, uzun süreli sıcak su kullanımı ile evin fark edilir şekilde soğumasına yol açabilir;
• Kombine bir ısı değiştirici bozulursa, değiştirilene kadar ısıtma çalışmaz;
• Isıtma akan su, güçte iki kat artış gerektirir ve bu da ürünün büyüklüğünde ve ağırlığında bir artışa neden olur;
• Akar su ısıtma modunda elektrik kazanları da çift güç ile çalışacak ve bu hiçbir yerde hiçbir şekilde bir 380 V üç fazlı ağa bağlantı gerektirecektir.

Dikkat edin! Açıkçası, bu program oldukça çelişkili ve burada karar vermek size kalmış. Tabii ki, daha uygun ve pahalı ekipman satın almak sizin için uygun değilse, o zaman seçim tahmin edilebilir.

Sistemin termal ataletini arttırma yolları

Bölgenizdeki kışlar soğuksa ve DHW pilinin soğuması için kullanıldığında, size nasıl önleneceğine dair bazı ipuçları vereceğiz. Tabii ki, her şeyden önce, duvarların ve pencerelerin, çatıların ve zeminin iyi ısı yalıtımıyla ilgilenmeniz gerekiyor, fakat bu nokta değildir.

Soğutucunun soğumasını askıya almanın tek yolu, ısı kapasitesini arttırmaktır. Bu, daha büyük çaplı boruların kullanımıyla soğutma sıvısı hacminin arttırılmasıyla başarılabilir.

Ek olarak, büyük çaplı dökme demir bataryaları zemin montajı ile kullanabilirsiniz. Bu ısıtıcılar çok uzun bir süre soğur, çünkü kütleleri 100 kg'a ulaşabilir.

Son olarak, daha önce de belirtildiği gibi, bir ısı akümülatörünü sisteme entegre etmek mümkündür - kazan ve ısıtma sistemi arasına bağlanmış birkaç yüz litrelik (2000'e kadar) bir tank. Bununla birlikte, bu programın tüm avantajlarını ortadan kaldırır: Daha pahalı hale gelir ve çok fazla yer kaplar.

Dikkat edin! Rasyonel sıcak su kullanımı ile, pillerin soğutulması sorunu çok ilgili değildir, çünkü evin çok soğuk olması için birkaç saat duş almak gerekir.

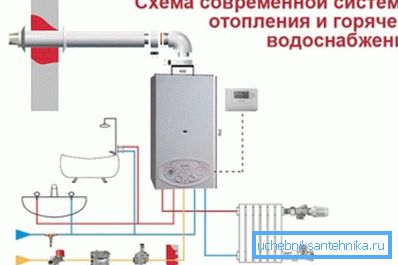

Gaz ekipmanları bağlanması

Dikkat edin! Kendi ellerinizle gaz hattı bağlantısı yapmak kesinlikle yasaktır. Ağır para cezaları ile dolu ve oldukça tehlikeli. Bu nedenle, gaz kazanı çalışmalarını ayarlamak için belirli bir prosedürü gerçekleştirmeniz gerekecektir.

Öncelikle BTI ile iletişime geçmeli ve kazan dairesinin uygun nota ve tanıtımı ile evin planında değişiklikler yapmalısınız. Ayrıca, nesnenin kayıt sertifikasında değişiklikler yapılır.

Ardından gaz servisine başvurmanız ve kombiyi bağlamak için bir başvuru yapmanız gerekmektedir. Teknik bir pasaport cihazı sağlamanız gerekir.

Bundan sonra, ekipmanı kurmalı ve gaz boru hattını bağlamak haricinde tüm sistemi kurmalısınız. Gaz sayacı da takılmalı ve mühürlenmelidir.

Şimdi kazanı ana hatta bağlayan bir gaz servisi uzmanını davet ediyoruz. Paralel olarak, devreye alma ekipmanı için müfettişe bir başvuru göndeririz.

Son olarak, denetçi bağlantının doğruluğunu kontrol eder, izinleri alır ve herhangi bir şikayette bulunmazsa, sisteme gaz girer.

Sonuç

Isıtma sisteminin iki devre planı, ekonomik sahipler ve küçük ev sahipleri için iyi bir çözümdür. Modern modeller oldukça tatmin edici ve güvenilir bir şekilde çalışır.

Video bunu açıkça görmenize yardımcı olacaktır.
