Çift kazanlı ısıtma programları: eviniz için en uygun

Bildiğiniz gibi, bir evde çift devreli ısıtma, ısı üreticisinin radyatörler (ilk branşman) ve sıcak su temini (ikinci branşman) için suyu ayrı ayrı ısıtmasıdır. Sistemimizin günümüzdeki benzer bir düzeni, çok yönlülüğü ve rahatlığı nedeniyle oldukça popüler hale geldi.

Böyle bir ağın çalışabilmesi için, her iki ısı aktarma sıvısı ve sıcak suyu ısıtabilen çift devreli bir ısıtma kazanı gereklidir. Bu yazıda, çift devreli bir kazanı olan özel bir evin nasıl uygulanabileceğini açıklayacağız.

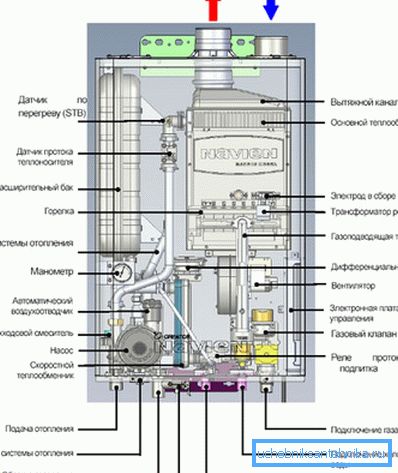

Çift devreli ısı jeneratörlerinin özellikleri

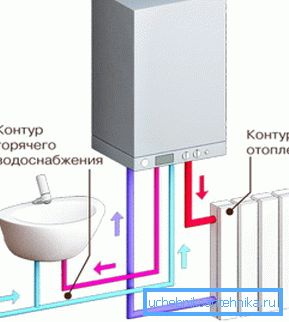

1. Bu üniteler ve tek devreli muadiller arasındaki temel fark, yakıtın ısı enerjisini sadece ısıtma devresindeki suyu ısıtmak için değil, aynı zamanda sıcak su temini için de kullanmaktır..
2. Suyu ısıtmak için tek devreli muadiller de kullanılabilir.. Bu, dolaylı ısıtma ile depolama tankında oluşabilir. Bu durumda, ısı taşıyıcı kısmen termal olarak yalıtılmış bir tankta ek bir ısı değiştiriciden akan enerjiden vazgeçecektir.
3. Fabrika baypas ünitesinin bu tür ev tipi devrelerin ana farkı, ısı enerjisinin yakıttan suya doğrudan aktarılmasıdır..

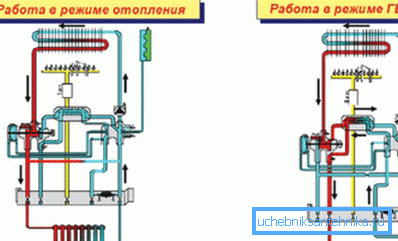

Dikkat edin! Bir sistemi tasarlarken, çift devreli bir kazanı olan bir ısıtma şemasının sahip olduğu çok önemli bir özelliği düşünün. Ev sıcak su musluğu içerdiğinde, boyler soğutucuyu ısıtmayı durdurur ve DHW devresine geçer.

Böyle bir birim pratikte nasıl çalışır?

1. Önemli bir alana sahip iyi yalıtılmış binalar için, çift devreli ünitenin çalınan modu çok önemli değildir. Bu tür binalar yüksek termal atalete sahiptir. Bu nedenle, kazan evdeki ihtiyaçlar için sadece birkaç saat su ısıttığında bile, evdeki sıcaklık sadece 1/2 derece değişecektir.
2. Bir bina küçük veya yeterince yalıtılmamışsa, atalet önemli bir parametre haline gelir. Bu durumda borulardaki bataryaların ve suyun ısıtılması mümkün olduğunca uzun süre soğumaya bırakılmalıdır. Bu, büyük hacimli kısımlarla radyatörlerin toplanması ve arttırılmış bir kesite sahip boruların alınmasıyla başarılabilir.
3. Önemli hacimlere ve sürekli sıcak suya ihtiyaç duyulduğunda, bir çift devreli kazanın kurulmaması daha iyidir.

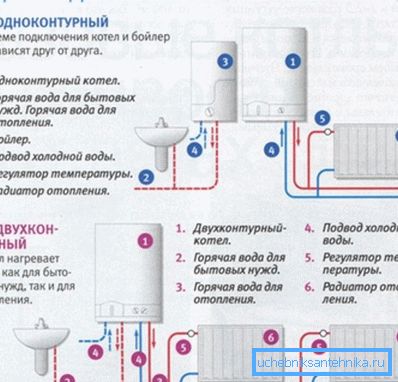

Burada tek devreli bir analog ve bir kolon ısıtma suyunun iki kazan ile ısıtma düzeni daha iyidir. Çift devreli ünite, DHW'de zamanın daha büyük bir yüzdesi kullanılıyorsa, tesis içinde konforlu bir sıcaklık sağlayamayacaktır.

1. Bir yerçekimi ısıtma sistemi de benzer bir kazan ile planlanmamalıdır.

Dikkat edin! Bu durumda, kazanı durdurduktan sonra, ısıtma ağındaki sirkülasyon hemen durur. Onun iyileşmesi uzun olacaktır. Sıcak su ile doldurma sırasında, piller eşit olmayan şekilde ısınır. Bu, odalarda rahatsız edici bir sıcaklık dağılımına yol açacaktır.

Bina küçük ise ısıtma düzeni

Evin tek katlı, küçük (100 m2'ye kadar) olması ve her birinin ısıtılması gereken birkaç ayrı odaya sahip olması durumunda, çift devreli bir ısıtma kazanı çemberleme şemasının ne olabileceğini düşünelim.

Bu durumda, tek boru ağı en uygun olacak. İnşaatı ve kurulumu en basit olanı, operasyonu neredeyse hiç problemsiz. Ayrıca, iki borulu bir muadili daha az alacakları için, sistemin ekonomisi nedeniyle sistemin fiyatı düşük olacaktır.

Şema uygulaması

1. Binanın küçük bir bölümü, içinde az sayıda kiracının olacağını göstermektedir. Yani sıcak su maliyeti küçük olacaktır. Önemsiz ataleti terk etmenize gerek yok, fakat güzel ve iyi ısı veren alüminyum bataryaları. Pik demir analogları ısıya duyarlıdır, ancak kural olarak estetik değildir.
2. Borulardaki soğutucu madde hacmi, bu durumda artması tavsiye edilir. Soruna en uygun çözüm, ürünlerin enine kesitini bir sıra arttırmaktır. Örneğin, Du-30'dan Du-40'a. Devrelerdeki su miktarı daha sonra 1.6 kat daha büyük olacaktır.
3. Tüm radyatörlerin, devreyi açmadan, ona paralel monte edilmesi gerekir. Bağlarının düzeni diyagonal veya daha düşük olabilir.

Talimat, her bataryayı takmanızı önerir:

• gaz kelebeği (besleme dengeleme);
• dönüş borusunda kesme vanası;
• sistemden (konvansiyonel tasarım veya Mayevsky) hava ya da sol üst kapak için hava tahliyesi için valf.

Alt kablolama seçeneği

1. Ana devrenin kesitini azaltmak ve açmak için, bu durumda olmamalıdır.
2. Isı jeneratörü hemen sonra, “hızlandırıcı” bir toplayıcı oluşturmak için kontur borusu dikey olarak keskin bir şekilde kaldırılmalıdır. Öyleyse onu bir eğim (sabit) aşağıya yönlendirmeniz gerekir.

Dikkat edin! Böyle bir boru güzergahı oldukça karmaşık ve estetik değildir. Bununla birlikte, pompa kapatıldığında, ısıtma akülerinin doğal dolaşımdan dolayı ısıtılması gereklidir.

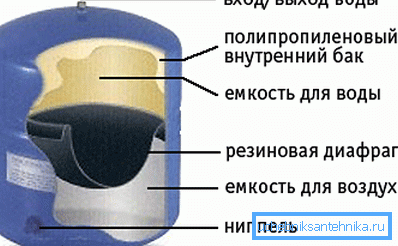

1. Kazanın önünde (soğutma sıvısı boyunca) genleşme tankı (diyafram) monte edilmelidir. Isıtıldığında sudaki artışı telafi edecektir.
2. Tank, ısı taşıyıcısının hacminin yüzde 10'luk bir kapasiteye sahip olmalıdır. Tankın astarı olmalı.

Evin büyüklüğü büyükse ne yapmalı?

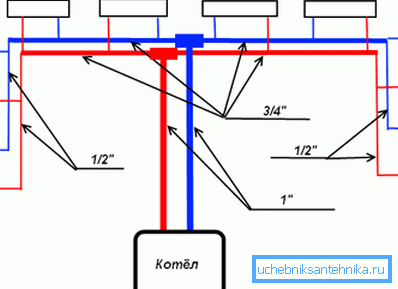

1. Çok sayıda ayrı odaya sahip iki katlı büyük bir bina için, iki borulu ısıtma sistemi en uygunudur. Üst dolgu ve sabit kablolama radyatörleri olmalıdır.
2. Isı üreticisinden düz olarak, ısıtılmış su besleme borusu boyunca yukarı doğru akar. Üst katın tavan veya tavanındaki binaya gider.
3. Daha sonra su yükselticilere girer, piller onlara bağlanır. Yükselticiyi tamamen açmazlar. Her cihaz bir ayar jikle ve jumper ile donatılmıştır.
4. Giriş boru hattının ikinci koluna bir kapatma vanası takılması tavsiye edilir. Hava tahliye vanası sadece bir tane konabilir ve devrenin üst kısmındaki genleşme deposuna bağlanabilir.
5. Binanın etrafını bodrumdan veya birinci katın zeminleri boyunca büken ikinci (alt) boruda, su kazana geri akmaktadır.

Dikkat edin! Çift devreli bir ısıtma kazanı böyle bir bağlamanın önemli bir avantajı vardır. Gerekirse, ısı taşıyıcının doğal dolaşımı nedeniyle işlev görebilir. Şişenin üst kısmına su akışı için bir boru, burada bir hızlandırıcı toplayıcı olarak hareket edecektir.

Yani, böyle bir şemaya sahip bir sistem, güç bağımlı birimler (örneğin, bir pompa) olmadan çalışabilir. Buna dayanarak, mücbir sebep ortaya çıkarsa, asla donmazsınız.

Sistemin termal ataletini arttırmak

Isıtma sisteminin termal ataletini kendi ellerinizle artırabilirsiniz.

1. Kontur borularının biraz daha büyük bir bölümünü proje için gerekli olandan seçerek bunu yapmak uygundur.

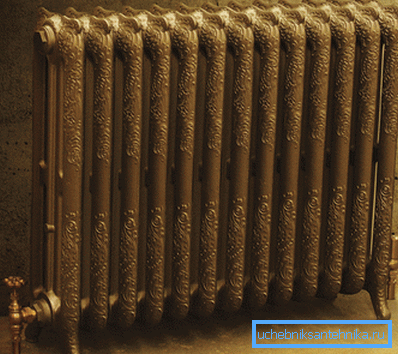

2. Alüminyum bataryaları dökme demir muadillerle de değiştirebilirsiniz. Malzemenin ısıl iletkenliğini ve ısı kapasitesini arttıran geniş bir iç hacme sahiptir. Isıtma sistemleri için tüm dökme demir bataryaların çirkin bir tasarıma sahip olduğuna inanılmaktadır. Ancak, öyle değil. Evet, eskimiş Sovyet dönemi modelleri hala üretiliyor. Ancak bunların yanı sıra, piyasa modern meslektaşları sunuyor. Örneğin, dövme demirden veya düz estetik şekillere sahip duvar pillerinden güzel zemin radyatörleri.

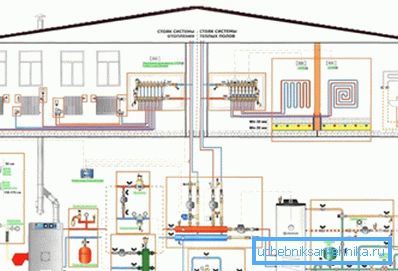

1. Çoğu zaman, kışın bir evin çatı katı veya ikinci katı, örneğin, bazen misafirlerin konaklaması için zaman zaman ihtiyaç duyulur. Daha sonra en iyi seçenek, her bir zemin için iki ısı jeneratörü ve ayrı tek borulu devrelerle bir ısıtma şeması kullanmaktır.
2. Bu durumda, en üstte, kazan, ekonomi modunda, çoğu zaman çalıştırılacaktır, yani. yaklaşık + 5 derecelik bir sıcaklık elde edin.

Tüm problemlerin üstesinden gelmenin en ucuz yolu.

1. Isıtma ağını bağımsız olarak iyileştirebilir, birçok kez termal ataletini artırabilirsiniz.

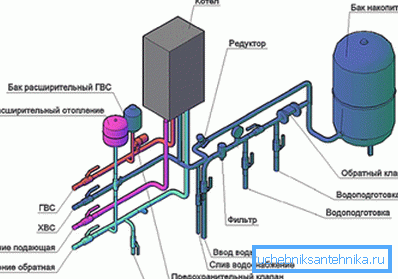

2. Bunu yapmak için devreye bir termal enerji aküsü (depolama tankı) ekleyin. İki bağlantı borusu olan 300/2000 l'lik bir hacme sahip bir konteynırdır. Isı kaybını azaltmak için tank iyi yalıtılmış olmalıdır.
3. Kapasite, büyük hacimlerde ısıtılmış suyun birikmesine hizmet eder. Kombi durursa, ısı bu tanktan geçirilir. Rezervuar ne kadar büyük olursa, radyatörlerin daha yavaş ısınacağı açıktır.


4. Isı akümülatörü, ısıtma sisteminin herhangi bir kısmına konabilir. Bodruma monte edebilirsiniz. Bunu yapmak için, alt devreyi iki bağlantıyla açın. Üniteyi kiler içine koymak mümkündür. İlginç bir seçenek, cihazı sıcak bir soba bankına dayanarak açmaktır. Sonuçta, kaçınılmaz olarak atmosfere biraz ısı verecektir.
5. Pil, kazanın sıcak su beslemesi için suyu ısıttığı süre boyunca soğutucudaki sıcaklık düşüşlerini telafi edecektir. Kazanın elektrikle çalıştırılması çok faydalıdır.

Dikkat edin! Tabii ki, bu yöntemin dezavantajları vardır. Örneğin, bir ısı biriktiricisi oldukça pahalıdır. Bir metreküp hacmine sahip yüksek kaliteli bir yalıtımlı model, üreticiye bağlı olarak 20/30 rubleye mal olacak.

Sonuç

Çift devreli ısı jeneratörü hem avantajlarına hem de dezavantajlarına sahiptir. İstenirse, ünitenin eksileri önemli ölçüde azaltılabilir. Bu durumda, evinize hem sıcak hem de ılık su sağlayacak en konforlu sistemi alacaksınız. Video size daha fazlasını anlatacak.
