Dağıtım manifoldu kendini ısıtma

Etkili bir ev ısıtma sistemi, bir evde yaşamanın konforunda çok önemli bir faktördür. Tüm ısıtma cihazlarının düzgün şekilde ısıtılması, düzgün çalışması anlamına gelir. Ancak bazen soğutucuların tüm analiz noktaları için yeterli olmadığı ortaya çıkıyor. Bu, örneğin, sistemin montajı sırasında boru çaplarının dikkate alınmaması veya yanlış ısıtma tesisatı düzeni gibi birçok nedenden kaynaklanır. Bu şekilde ortaya çıkıyor: sıcaklık yeterli, sistemde su var ve yeterli ısı yok, çünkü tüm aküler basitçe suyun doğru dağılımından yoksun. Bu, boru çaplarının seçimi için temel kuralın ihlal edildiği anlamına gelir: tüm ısıtma devrelerinin çaplarının toplamı, kazandan çıkış borusunun çapına eşit veya biraz daha büyük olmalıdır. Bu durumda, ya akülerdeki valfleri kullanarak, soğutma sıvısının ısıtma sistemine akışını ayarlamanız ya da yeniden yapılmalıdır. Problemin çözümlerinden biri, kendi elinizle bir ısıtma dağıtım kolektörü yapmaktır.

Çalışma prensibi

Klasik bağlantı şemalarından birini uygulayarak önceki ısıtma tesisatçılarının hatalarını düzeltebilirsiniz. Bugüne kadar, soğutma sistemindeki soğutucu akışkanın en verimli dağıtım sistemi bir dağıtım manifoldudur.

Çekirdeği ısıtmak için kazandan ısıtılmış suyun beslendiği bir tanktır. Daha küçük çaplı borulardan, analiz noktasına (ısıtma radyatörleri, ısıtmalı zeminler, dolaylı ısıtma kazanı) akar. Isıyı verdikten sonra, su aynı borulardan geri döndürülür, ancak zaten aynı kapasiteye (alma) geri döner ve daha sonra genel akış kazana geri döner. Döngü tamamlandı.

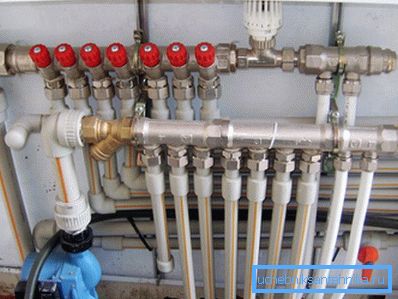

Isıtma sistemi nasıl değiştirilir

El aletleri, kaynak makineleri (kaynak gerekliyse) ve sıhhi tesisat bilgisi konusunda beceriye sahip olmak, ısıtma için bir dağıtım manifoldunun yapılması oldukça basittir. Öncelikle ısıtma devresi sayısına karar vermelisiniz. Bunlar, belirli odaları (bir veya daha fazla) ısıtan ayrı dallardır.

Bir toplayıcıyı iki veya daha fazla katlı evin bireysel ısıtmasında monte ederseniz, her katta kendi tarak (dağıtıcı) yapmak daha iyidir. Bu durumda, ana dağıtım manifoldunun yer aldığı kazan dairesi olmadan yapamazsınız.

Ev tek katlı ise, kazanın yanında yer alan bir dağıtım düğümü yapılması tavsiye edilir. Her şeyi ayrı bir odaya almak ya da bir mutfakla birleştirmek için - bu karar evin düzeni, boyutu, kazan modeli ve üzerinde çalıştığı yakıt türü temelinde yapılır.

Kombinin hemen yanında bir ısıtma dağıtım manifoldunun kurulması durumunda, dairesel veya dikdörtgen kesitli metal borulardan yapılır. Ancak çalışmaya başlamadan önce, soğutucu akışkanın analiz sayısını belirlemelisiniz. Serilecek boru çapının seçimi buna bağlıdır. Bundan sonra, açıklık için bir çizim çizmeniz gerekir. Gerekli tüm boyut ve parametreleri gösterir:

• Akış ve dönüş borularının çapları, ısıtma devrelerine dallar, dişler.
• Verme ve alma şubeleri arasındaki mesafeler.
• Ana besleme ve dönüş borusu arasındaki mesafeler.
• Yön muslukları. Zıt yönlere veya yukarıya doğru yönlendirilebilirler. Besleme ve geri dönüş muslukları bir yöne yönlendirilirse, bunlar bir dama tahtası modeline yerleştirilir.

Gerekli tüm hazırlıklar yapıldıktan sonra çalışmaya devam edebilirsiniz.

Kazan dairesi

Kazan dairesi toplayıcısı iki kalıptan oluşur: tedarik ve geri dönüş. Tabii ki, büyük bir ev için, etkileyici ısı taşıyıcı hacmi ve ısıtma sisteminin önemli uzunluğu nedeniyle, dağıtım manifoldunu üretmek için en az 100 mm çapında borular kullanılmaktadır.

Besleme manifoldu, vanalar ve sirkülasyon pompaları ve geri dönüşün - sadece kapama valfleri ile - monte edilmiştir.

Dağıtım manifoldunda bile monte edilen göstergeler, termometreler ve emniyet grubu. Böyle bir "doldurma", ayrı bir branştaki problemleri çözmek için, evdeki tüm ısıtmayı kapatmadan sağlar.

Yüklerken aşağıdaki çalışma sırası vardır:

• Çizim satın alınan borulara göre (bizim durumumuzda, metal). Gerekirse pasdan temizlenirler.
• Montaj şemasına göre, borular elektrik veya gaz kaynağı ile kaynaklanır.
• Tüm kaynaklar temizlenir ve tasarım lekelidir.
• Kolektör ısıtma sistemine bağlanır ve basınçlandırılır - sızıntı olup olmadığını kontrol edin. Bunu su ile doldurup basınç altında bir süre bekletin.

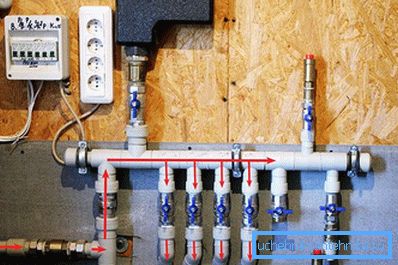

Yerel toplayıcı

Böyle bir düğümün prensipte kurulması, bir kazan dairesinde bir dağıtıcının montajından farklı değildir. İstisna boru malzemesidir. Bu, diyelim ki, ısıtma cihazından çok uzak bir montaj ve bunun üzerindeki sıcaklık etkisi çok daha düşük, daha sonra kompozit PP borular veya metal-plastikten kullanılabilir. Ancak lehim, bir pens bağlantısından daha güvenilirdir, bu nedenle polipropilen borular tercih edilir.

Lokal tarakın kazan dairesinden bir sonraki farkı, boruların uzunluğu küçük olduğu için, suyun, tüm sıcaklığı vermesi ve yeterince sıcak olması için zamana sahip olmaması ve kazan içine geri akıştaki suyun neredeyse soğuk olmasıdır.

Karlı veya değil

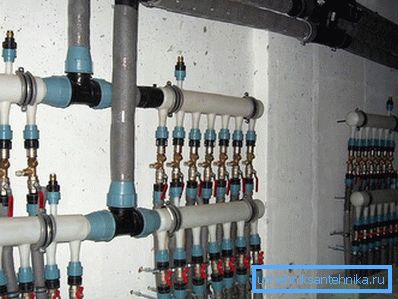

Isıtma dağıtım manifoldunu kendiniz kurmak ne kadar karlı, kendiniz karar verin. Öncelikle, sadece malzemeler üzerinde harcıyorsunuz. İkincisi, ısıtma sisteminizin teknik parametrelerine tamamen uygunken, mağaza toplayıcısının hala bunun için tekrar yapılması gerekecek. Ve bu da bir bedeldir. Üçüncü olarak, koleksiyoncu, kurulum maliyetini hızlı bir şekilde telafi etmeye yardımcı olacaktır. Ne şekilde? Konvansiyonel iki borulu bir ısıtma sisteminde, soğutma sıvısı kontur boyunca geçmekte, ısıyı 20m olarak vermektedir ve kolektör devresi, tek bir analiz noktasına gider, bu nedenle dönüş hattındaki su daha sıcaktır ve ısıtma için daha az yakıt gereklidir. Ve yakıtın çok, çok pahalı olduğu göz önüne alındığında, o zaman bir sezonda kendini ödeyecek. Sorularınız varsa, makaleye yorum yazın. Sitede çalışan uzman size ek bilgi sağlayacaktır.

video

Sunduğumuz videodan dağıtım manifoldunun nasıl oluşturulacağını öğrenebilirsiniz:

şemaları

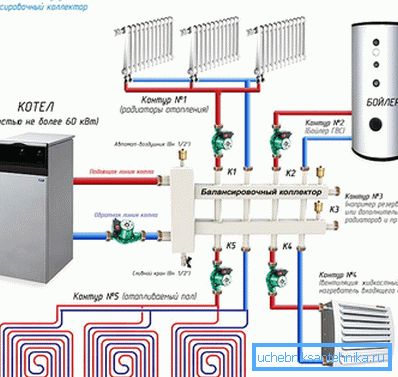

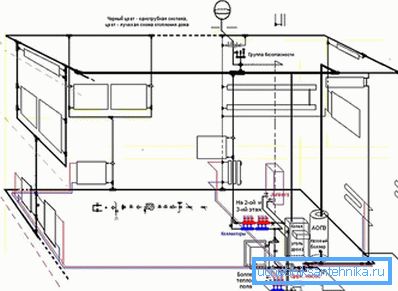

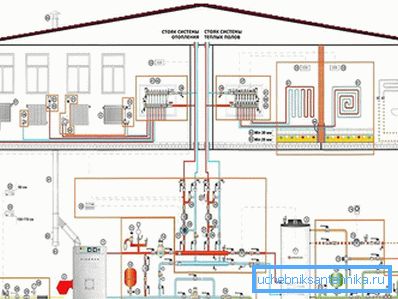

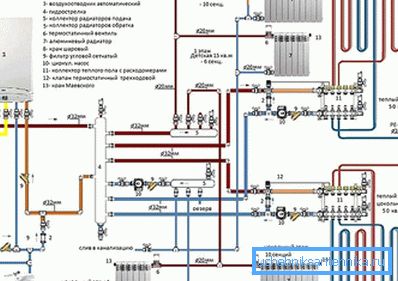

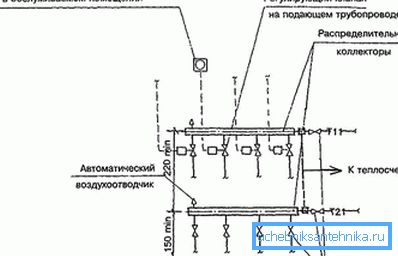

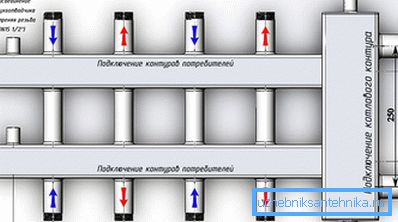

Aşağıdakiler çeşitli kollektör ısıtma düzenleridir:
