Dairede radyatörler: modern radyatörlerin karakteristiği,

Son zamanlarda, ısıtma radyatörü seçimi çok zor bir görev haline geldi. Sadece teknik özelliklerini değil, aynı zamanda görünümünü de göz önünde bulundurmak gerekir. Çeşitli ısıtıcılar sadece seçimi zorlaştırır. Satın alma işleminin üstesinden gelmemesi için, mevcut pil türlerinin avantaj ve dezavantajlarına daha yakından bakmak, ancak tercih edilen inceliklerde durmak önemlidir.

Isıtma cihazları için farklı seçenekler

Modern radyatörlerin kısa karakteristiği

Bir daire için uzun süre ısıtma radyatör tipleri sadece demir veya çelik modelleriyle sınırlı değildir.

Ayrıca, demir dışı metallerin kullanıldığı modeller piyasada popülerdir, bu tip radyatörler aşağıdaki gibi tanımlanabilir:

  • dökme demir Radyatörler 150 yıldan fazla bir süredir bilinmektedir, aslında, modern pillerin progenitörleri dökme demirden yapılmıştır. Bu tür ısıtma cihazları, yüksek atalet, demokratik maliyet (sanatsal modeller hariç) ile karakterize edilir ve soğutucu akışkanın bileşimine zayıf bir şekilde reaksiyona girer. Bu yüzden pH seviyesini izlemek gerekli değildir;

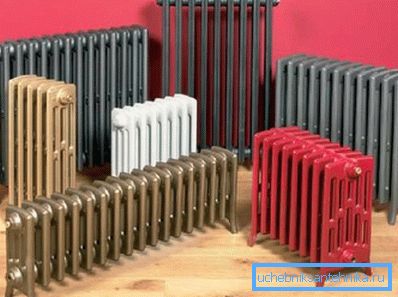

Dökme demir radyatör güzel olabilir

Dikkat edin! Dökme demir, neredeyse su darbesini ve aslında herhangi bir mekanik etkiyi tolere etmez. Akü grubunun ağır ağırlığı dikkate alındığında, montaj işini tek başına yürütmemek daha iyidir.

  • çelik - Panel radyatörler bu grubun tipik bir temsilcisi olarak kabul edilebilir. Diğer ısıtma cihazlarından farklı olarak, çelik kesitsel değil, katı olarak üretilir. Çelik, soğutucunun kalitesine oldukça duyarlıdır, örneğin, suyun asitliğinin çok yüksek olması istenmez (9.5 pH değeri, üst izin verilen sınır olarak kabul edilebilir). Dairedeki radyatörlerin servis ömürleri, sadece soğutucunun kalitesi nedeniyle çok uzun değil, çelik nispeten hızlı paslanır;
  • bimetalik - daha ucuz modellerde çelik ve alüminyum, pahalı modellerde (bakırdan + alüminyumdan) çelik (ve borulardan - alüminyumdan borular) birleştirilir. Isıtıcının ısıtma hızını arttırmak için demir dışı metaller kullanılır ve ısı transferi artar. Tek dezavantaj, maliyettir, bakır-alüminyum bataryanın fiyatı, sıradan bir döküm demirinin maliyetinden birkaç kat daha yüksek olabilir;

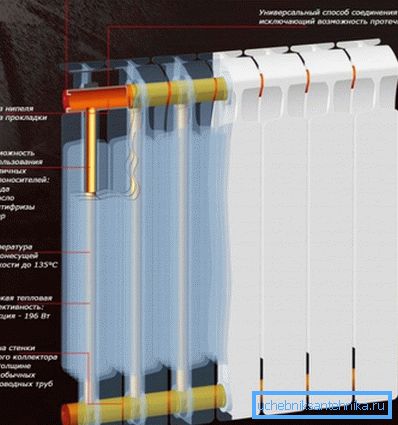

Fotoğraf bir bakır toplayıcı ve alüminyum yüzgeçleri göstermektedir.
  • alüminyum - kolektör borularının alüminyum alaşımından yapılmalarından (içte, metal koruyucu bir tabaka ile kaplanmış) bimetalik olarak farklılık gösterir;
  • tamamen bakır ısıtma radyatörleri oldukça nadirdir, nedeni yüksek maliyette yatmaktadır;
  • vakum Piller hala yaygın değil. Bu onların yüksek maliyet ve uygulamalarındaki deneyim eksikliği nedeniyle. Kaynayan sıvı kullanma fikri merak uyandırsa da, maliyetin düşmesiyle popülariteleri artacaktır.

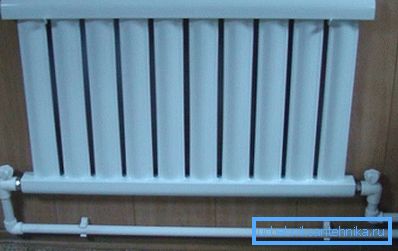

Fotoğrafta - vakum radyatörü

Listelenen radyatör tiplerini karşılaştırmak oldukça zordur, her biri hangi kriterlerin ana olarak kabul edildiğine bağlıdır:

  • Örneğin, ısı çıkışı açısından bimetalik. Bölümün ısı çıkışı demir için 200 W'a ulaşabilir, bu rakam yaklaşık 1,5-2,0 kat daha düşüktür;
  • Dayanıklılık açısından ise dökme demir önde. Bir dairede dökme demir ısıtma radyatörlerin servis ömrü 50 yıla ulaşmaktadır, ancak yarım yüzyıldan sonra, döküm demiri paslanmadığı için, on yıldan fazla çalışabilirler;
  • Görünüşe gelince, tüm modern piller harika görünüyor (eski dökme demir modelleri hariç, ancak mali izin veriyorsa, sanat demir radyatörlerini satın alabilirsiniz).

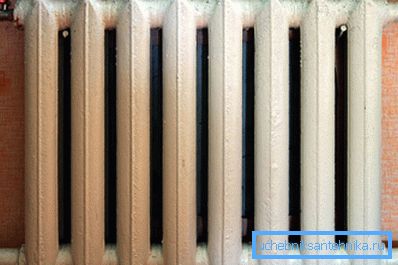

Geleneksel dökme demir batarya

Seçimin incelikleri

Radyatörün teknik özelliklerine dikkat edilmeli, elbette görünüm, elbette önemlidir, ancak daha sonra buna dikkat edilmeli. Batarya ve ısı çıkışının yanı sıra sistemdeki çalışma basıncı ve soğutma sıvısının sıcaklığı ile ilgileneceğiz.

Üretici genellikle seçmek için ihtiyacınız olan her şeyi sağlar.

Radyatörün boyutları

Isıtma cihazları, duvarların hemen yakınında nadiren yerleştirilir, genellikle insanlar pencerelerin kenarlarında onları gizlemeye çalışırlar. Bu karar gerekçelendirilmiştir, ancak bataryadan duvarlara olan mesafenin hava değişimi için yeterli olması önemlidir. Aksi takdirde, termal enerjinin önemli bir kısmı duvarların ısınmasına gider.

Dikkat edin! Pilleri perde ile kapatmak yasaktır, bu da sıcak havanın odaya girmesini imkansız kılar.

Dairede çalışan ısıtma radyatörünün örneğin bimetalik pillerin doğrudan ısı transferini konveksiyonla nasıl birleştirdiğini anlamak önemlidir, bu sayede cihazın üst kısmındaki pencere eşiğine olan mesafe özellikle önemlidir.

Pencerenin altına bir pil yerleştirmek için bir dizi genel kural vardır:

  • Radyatörün zemini ile tabanı arasındaki boşluk 8-12 cm olmalıdır (zeminin seviyesinde çok daha soğuk bir seviyeye yol açacağı için arttırılması önerilmez);
  • Radyatör genişliği niş genişliğinin yaklaşık% 75'i olmalıdır;
  • pencere pervazına uzaklık - 6-12 cm;
  • Isıtıcının arka duvarı ve duvar (yaklaşık 5 cm) arasında bir boşluk olmalıdır.
Radyatörü takarken önerilen mesafe

Bir diğer önemli parametre merkez uzaklığıdır (aynı zamanda meme deliklerinin merkezleri arasındaki mesafe olarak da ifade edilir). Kurulum sırasında bu parametre önemlidir, eğer tüm montaj işleri elle yapılacaksa, tedarik borusu ile geri dönüş arasındaki mesafenin akünün merkez mesafesine eşit olması gerektiğini önceden düşünmeniz gerekir.

Dikkat edin! Prensip olarak, borular herhangi bir merkez mesafe için azaltılabilir / seyreltilebilir, ancak bu zaman kaybıdır. Bir batarya alırken bu nüansı dikkate almak çok daha kolaydır.

Diyagram merkez mesafesini gösterir

Pil termal güç

Bir apartman dairesi için ne tür ısıtma radyatörleri olduğuna bakılmaksızın, cihazın gerekli termal gücünü belirlemek gerekir. Sonuçta, bir apartman dairesinde konfor sadece ısı girişi en azından ısı kaybına eşit olduğu durumda mümkündür.

Birkaç hesaplama metodu vardır. Sokaktaki basit bir adam, ısıtma radyatörünün kaç tane bölümünün olması gerektiğini basitçe tahmin etmek için basitleştirilmiş bir yöntem kullanır. Ancak, bağımsız bir ısıtma sistemi tasarlanırken, daha karmaşık bir hesaplamaya ihtiyaç duyulabilir (keyfi tedarik ve dönüş sıcaklığını dikkate alarak).

Dikkat edin! Isıtma cihazının gerekli gücünün watt doğruluğu ile hesaplanması gerekli değildir. Pil bölümlerinin sayısını belirlemek için sadece kaba bir değere ihtiyacımız var.

Bu hesaplama seçenekleri mümkündür:

  • ortalama 1m2 / 100 W oranında yani, sadece odanın alanını sayar ve 0,1 ile çarpılır, ısıtma cihazının gerekli gücü kW olarak elde edilir;

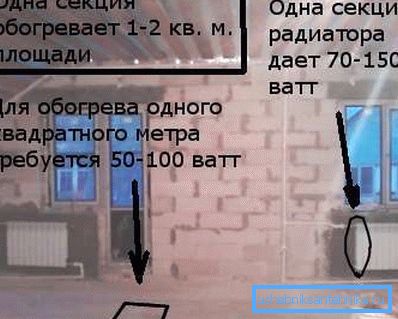

Bir bölüm 1-2 m2 ısıtabilir

Dikkat edin! Odada 2 veya daha fazla pencere varsa, oda açısaldır veya tavan yüksekliği 2,7 m'yi geçer. Sonucu% 15-20 oranında arttırmanız önerilir.

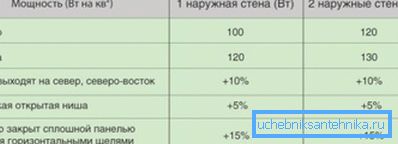

Odanın özelliklerine bağlı olarak gerekli pil kapasitesinde değişiklik
  • diğer yoldan gidebilir - odanın hacmini hesaplamak ve gerekli ısı transferini hesaplamak için 1m3 / 41 W oranını vermek;

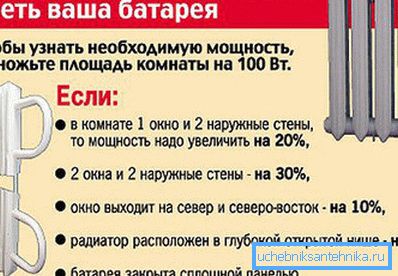

Gerekli güçle ilgili birkaç ipucu
  • En karmaşık yöntem, ısı taşıyıcısının herhangi bir sıcaklığı için gerçek ısı transferini hesaplamaya izin veren bağımlılıklardır.

Bu durumda hesaplama talimatı şöyle görünecektir:

  • İlk önce sıcaklığı belirlemelisiniz

?T = (T pod + Tobr) 2-Tk,

İfadede, aşağıdaki gösterim kullanılır: Tpod ve Tobr - sırasıyla, soğutma cihazının girişindeki ve çıkışındaki soğutma suyu sıcaklığı. Tk, odadaki hava sıcaklığıdır.

  • Daha sonra ısıtma aküsünün gerçek gücü formülüyle hesaplanır.

Q = k • A •? T

k radyatörün ısı transfer hızıdır (malzemeye bağlı olarak), A yüzey alanıdır. Bu parametrelerin ürünü, her bir batarya için bir sabittir. Bir daire için ısıtma radyatörünün nasıl hesaplanacağı sorusunu basitleştirmek için, öncelikle standart tedarik ve dönüş sıcaklıkları için k • A ürününü belirleriz.

Bu durumda, cihazın termal gücü bilinir, T de bilinir, k • A tarafından belirlenir. Bundan sonra, ısıtıcının herhangi bir sıcaklığı için ısıtıcının gücünü hesaplamak zaten mümkündür.

Özerk bir ısıtma sistemi tasarlanırken bu yaklaşım tavsiye edilebilir, örneğin düşük sıcaklıklı sistemler kullanılabilir ve pil dokümantasyonu ısı çıkışını sadece normal çalışma için gösterir (akışta 90 ° C, 70 ° C - dönüş).

Isıtma radyatörü seçimi

Bir dairede radyatör bölümlerinin nasıl hesaplanacağı sorusuna karar vermek için gerekli ısı çıkışı belirlendi.

İhtiyacınız olan hesaplamayı tamamlamak için:

  • normal çalışma sırasında bir bölümün ısı transferini bulmak için teknik dokümantasyonda radyatörün uygun bir modelini seçin;

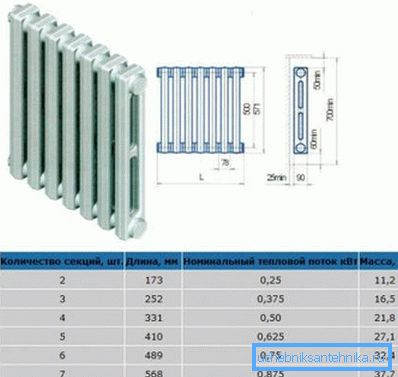

Belgeler ısı akışı miktarını gösterir
  • Cihazın gereken minimum termal gücünü ve bir bölümün ısı transferini bilmek, bu değerlerin oranı olarak kaç bölüme ihtiyaç duyulacağını hesaplamak mümkündür.

Dikkat edin! Böyle bir esneklik sadece kesit radyatörlerde içseldir. Bir çelik panel batarya satın almayı planlıyorsanız, bölümlerin ısı transfer setini ayarlamayacaksınız.

Isıtıcının boyutlandırmasını basitleştirmek için, zemin alanına bağlı olarak hangi ısıtıcının kullanılması gerektiğini gösteren hazır masaların kullanılması mümkündür. Bu uygundur, ancak elde edilen sonucu biraz% 15-20 oranında şişirmek ve sıcaklığı regüle etmek için termostatı beslemeye koymak daha iyidir.

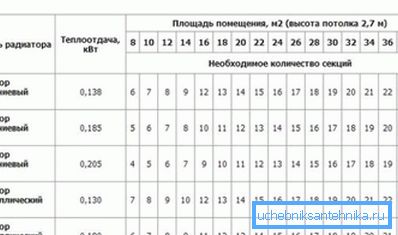

Radyatör seçim tablosu

Sonunda

Bir daire için bir ısıtma aküsünün seçimi, ciddi bir değerlendirme gerektiren bir görevdir. Cihazın bu tür özelliklerini dikkate almak gerekir: termal güç, dayanıklılık, çekme mukavemeti, vb.

Önerilen bilgiler, yalnızca termal güç için bir radyatör seçerken değil, ısıtıcının ana parametresinin seçilmesinde değil, aynı zamanda farklı tipte radyatörler arasında seçim yaparken de yardımcı olacaktır.

Bu makaledeki video, radyatörlerin popüler modellerinin güçlü ve zayıf yanlarını listeler.
