Dikey radyatörler - tipleri, hesaplanması ve bağlantısı

Hemen dikey radyatörlerin sadece ısıtma cihazları olarak değil, aynı zamanda odanın içinde dekoratif süslemenin bir nesnesi olarak kullanıldığı da söylenmelidir. Bu durumda konuşma su ısıtmayla ilgilidir, bu yüzden bimetal veya alüminyumdan yapılmış boru şeklindeki ve panel tipi cihazların yanı sıra operasyonel özellikleri ile ilgileniyoruz.

Ayrıca, dikkatinizi bu tür ısıtıcıların kurulumundaki bazı nüanslara çekiyoruz ve ek olarak bu makalede videoyu göstereceğiz.

Dikey radyatörler

Eğer dikey olmayan standart uzun kalorifer radyatörleri iç mekanda kullanmak istiyorsanız (1.800 mm yüksekliğe kadar), pencerelerin altına monte edilemeyeceklerini anlamanız gerekir.

Sonuç olarak, ek ısı yalıtımı kaybedersiniz, çünkü camın önünde yükselen sıcak hava akımı camdan gelen soğuk akışı keser. Ancak aynı durum yerden ısıtma sistemi ile oluşturulmuştur, bu yüzden kritik değildir.

tür

  Not. Aslında, bir su ısıtma sistemi için herhangi bir radyatör dikeydir, çünkü bunların çalışması böyle bir konumda gerçekleşir. Farklı metallerden üretilebilirler ve bu aslında ağırlıklarına ve fiyatlarına bağlıdır. Ek olarak, ısı transferinin verimliliğini doğrudan etkileyebilir.

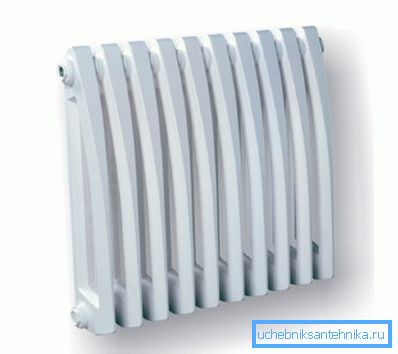

• Pik demir dikey radyatörler, boru şeklinde (sütunlu) kesit kategorisine aittir, yani, bir bölüm birbirine bağlı olan iki dikey boru veya kolondan oluşur ve bu bölümlerin sayısı kendi takdirine göre numaralandırılabilir.

Dökme demir, merkezi ısıtma sistemlerinde özellikle iyidir, çünkü kalınlığı nedeniyle uzun bir süre ısınır, ancak uzun süre ısıyı korur, bu da zaman zaman soğutucu akışkan için çok uygundur. Pik demir cihazlarının iki büyük dezavantajı vardır - bu büyük bir hacimdir (otonom sistemler için çok pahalıdır ve merkezileştirilmiş olanlar için neredeyse algılanamaz) ve büyük bir kütle.

• Şu anda, çelik ısıtıcılar çok sıklıkla kullanılmaktadır, ancak bunlar yalnızca konveksiyon prensibine göre çalışan panel tiplerinden yapılmıştır - paslanmaz çelik versiyonda bağımsız olarak üretilebilmelerine rağmen, çelik borular üretmezler.. Çok sayıda boyut, düşük ağırlık ve nispeten düşük maliyet ve çekici tasarım nedeniyle, çoğu durumda, sadece otonom ısıtma sistemleri ile ilgili olmasına rağmen, çok sık kazanılır.

Bu tür ısıtıcıların ana dezavantajı, korozyona karşı duyarlı olmalarıdır, bu yüzden talimatlar, yüksek basınç nedeniyle sızıntının kolayca gerçekleşebildiğinden, merkezi ısıtma sistemine sahip sistemlerde kullanılmasını önermemektedir.

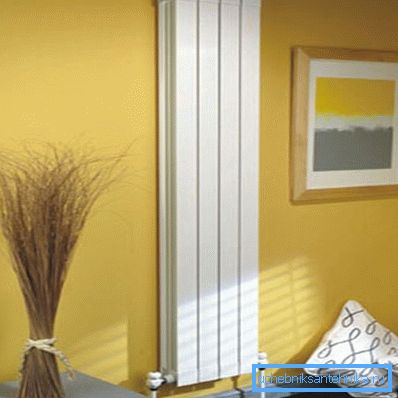

• Alüminyum modellerin ana avantajı, en yüksek ısı dağılımı ve bu türdeki tüm ısıtıcılar arasında en küçük ağırlıktır, ancak avantajları arasında, elbette, bir takım dezavantajlar vardır. Her şeyden önce, çalışma basıncının çok yüksek olmadığı alçak binalarda bile merkezi ısıtma sistemlerinde boru şeklindeki alüminyum dikey radyatörlerin montajı mantıklı değildir, çünkü soğutucuya özel bir anti-korozyon maddesi eklenmelidir ve bu sadece otonom sistemlerde mümkündür. Ayrıca, böyle bir pilin maliyeti oldukça yüksektir, ancak bu dezavantajlar ürünün mükemmel tasarımını telafi etmekten daha fazladır.

• Görünüşte, alüminyum ve bimetalik modeller çok benzerdir, ayrıca, biri ve diğeri, bu tür pillerin teknik karakteristikleri birbirinden çok farklı olmakla birlikte, boru şeklindeki bir soğutucu akışkan dolaşımına sahiptir.

Bu nedenle, bimetalik yapı, çelik içinde olduğu ve alüminyumun dışarıda olduğu bir borulu bir konteynırdır, bu nedenle çelikten dolayı, ısıtma sistemlerinde mümkün olan en yüksek basınca dayanıklıdırlar ve alüminyum sayesinde ısı transferi önemli ölçüde artar.

Sıhhi tesisat piyasasında, bu tür modeller muhtemelen en fazla talep görmektedir, çünkü hem otonom hem de merkezi ısıtma sistemlerinde kurulabilirler (bu tür ısıtıcılar da bölümler halinde parçalara ayrılmaktadır).

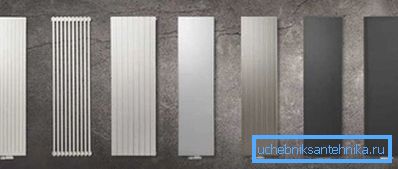

Ayna ve düz radyatörler

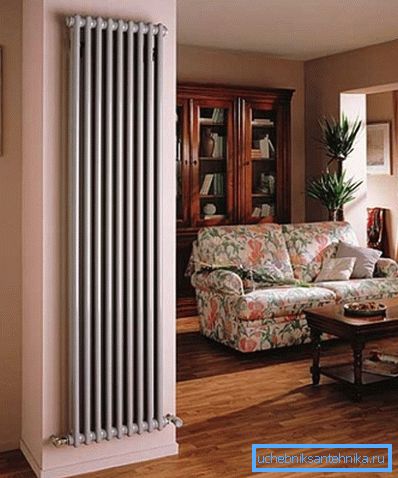

Bu tür modeller, en üstteki fotoğrafta olduğu gibi, kural olarak, daha düşük bir bağlantıya sahip dikey ısıtma radyatörleridir, bu da odanın iç tarafına mükemmel bir ilave olarak hizmet eder ve aynı zamanda ısıtır.

Belki de, dekoratif avantajlar için, bunlar en güzel modellerdir, ancak büyüklükleri esas olarak diğer ısıtıcılara karşılık gelirler, bu nedenle ihtiyaç duyduğunuz kadar yer kaplarlar.

Bu tür radyatörler, boru şeklinde su sirkülasyon sistemine ve mükemmel ısı transferine sahiptir - örneğin, ECA ürünlerinin tablosunun altında yer alırız.

ECA paneli pürüzsüz

ECA panel aynası

Hesaplama ve bağlantı

Isıtıcıları devreye bağlamadan önce, kurulumun yapılacağı konutun hacmine veya karesine göre numaralarını veya sadece bir ünitenin gücünü hesaplamanız gerekir.

Bimetalik dikey kalorifer radyatörlerini monte ettiğinizi varsayalım, sonra ekli belgelerin bir bölümünün gücüne bakmanız gerekir, fakat örneğin 185 W alırız, bunlar Mirado parametreleridir.

2,7 m'yi aşmayan tavanlar ve en az 0,6 m'lik duvar kalınlıkları için S * 100 / P formülü kullanılır, burada S alanı odanın alanıdır, P bir bölümün gücüdür ve 100 m ısıtma için gerekli olan watt sayısıdır.². Bir oda alırsak 30m², K demek_{bölümlerin sayısı}= S * 100 / P = 30 * 100/185 = 16.2, fakat kesinlik için, tabii ki, 17 bölüm kullanmak daha iyidir.

Ancak, bu tür hesaplamalar, özellikle yüksek tavanlara sahipseniz veya bölümler halinde demonte edilemeyen panel radyatörleri kullanıyorsanız, odanın hacmi tarafından da yapılabilir.

P = V * 41 formülünü kullanır,

• P, ısıtıcının toplam gücüdür.
• V odanın hacmidir
• ve 41 m ısıtma için gerekli olan watt sayısıdır.³

Aynı alana sahip bir odayı ele alıyoruz, ancak 3m tavanlı, bu yüzden V = 30 * 3 = 90m alıyoruz³. Bu nedenle, P = V * 41 = 90 * 41 = 3690-3.69 kW - bu, böyle bir oda için gerekli olan bir veya birkaç ısıtıcının toplam gücüdür.

Isıtma devresi zaten monte edilmişse, özellikle alttan veya alttan bir bağlantıya sahip olduklarından, kendi ellerinizle yüksek bir radyatör bağlamak oldukça kolaydır.

Doğru bir şekilde sabitlemeniz çok önemlidir ve çarpıklık olmadı ve girişler, devre bağlantılarının yerine tam olarak uyuyordu, böylece braketlerin montaj noktalarının doğru işaretlenmesi çok önemlidir. Her ısıtıcı, giriş ve çıkışta vana ve bağlantı parçalarına (musluklara) sahip olmalıdır, böylece otonom olarak sökülebilir.

Sonuç

Her oda aynı hava sıcaklığına ihtiyaç duymaz, bu nedenle dikey radyatörleri birbirinden ayrı olarak düzenlemek için farklı tasarımların otomatik termostatları kullanılır. Böyle bir cihazın çalışmasının özü, gerekli sıcaklığa ulaştığınızda, ulaşıldığında vana kapanır ve düştüğünde geçiş tekrar açılır.
