Diy ısıtma: otonom su ısıtma sistemlerinin kurulumunun

Kendi elinizle hangi ısıtma malzemelerini kullanıyorsunuz? Hangi ısıtma cihazları kullanılmalıdır? Bir soğutucu olarak kullanmak daha iyidir?

Bunlara ve diğer bazı sorulara cevap vermeye çalışalım.

Isı kaynağı

Kazan tipini seçerek başlayalım.

İki faktörden etkilenir:

• Termal enerjinin birim fiyatı. Isıtma verimliliğinin her zaman bir öncelik olacağı açıktır.
• Kazanın kullanım kolaylığı. Daha az yakıt doldurma veya bakım ihtiyacı daha iyidir.

ekonomi

Burada ısıtmanın ucuzluğu aşağıdaki gibidir:

1. Gaz. Kilowatt-saat sıcağı, yakılarak elde edilen, sadece 70 kopek mal olacak.

Not: Doğalgaz gövdesi hakkında konuşuyoruz. Gaz tankı veya silindirleri maliyetleri önemli ölçüde artıracaktır.

1. Yakacak odun, kilovat saat başına maliyeti 1,1 rubleye çıkaracak.
2. Kömür daha da pahalıya mal olacaktır - 1.3.
3. Peletler (preslenmiş testere) - 1.4 - 1.8 R / KW * h.
4. Solaryum - 3.2.
5. Bölgesel elektrik tarifelerine bağlı olarak herhangi bir tipte elektrikli kazanlar - 3.0 - 4.0 kullanırken elektrik.

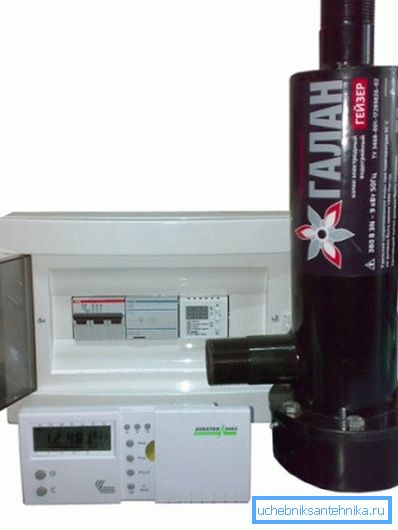

Bu arada: üreticilerden ve bayilerden gelen reklam garantilerine rağmen, herhangi bir doğrudan ısıtma elektrikli cihazının verimliliği% 100'dür. Bu, doğrudan fizik yasalarından kaynaklanır: Fiziksel çalışma yapmayan bir cihaz, ısıtma için tüm enerjiyi kullanır. Ekonomik elektrikli kazan - bir efsane.

Kullanım kolaylığı

Burada, ısıtma ekipmanı türleri farklı bir sırayla dağıtıldı.

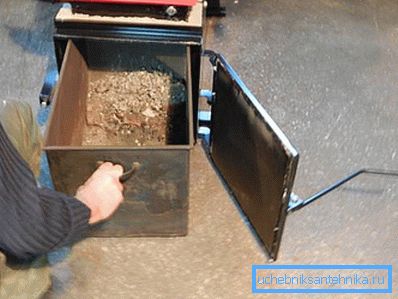

Ana gazın olmadığı sık yakıt yüklerine olan gereksinime rağmen, katı yakıtla ısıtma kendi ellerinizle diğer tüm şemalardan daha sık monte edilir. Nedeni tam olarak ekonomisidir.

Sistemin özerkliğini çeşitli yollarla arttırın.

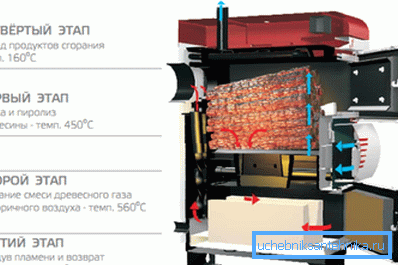

• Katı piroliz kazan, klasikten farklı olarak, yanma sürecini iki aşamaya ayırır. Birincisi, sınırlı bir hava akımı olan odun kömürü veya kömürlü koklayıcılar, daha sonra tamamlanmamış yanma ürünleri - karbon monoksit ve uçucu hidrokarbonlar - ayrı bir odada yakılır. Isı çıkışının esnek olarak ayarlanması, 10 ila 12 saat arasında bir çırpma arasındaki sürenin artmasını sağlar.

• Üst yanma kazanı içinde, adından da anlaşılacağı gibi, volumetrik ateş ateşlenir. Hava sirkülasyonu, yanma ürünlerinin akışı baca içine kül taşıyacak şekilde düzenlenmiştir. Bu türdeki en iyi kazanların özerkliği bir güne veya daha fazlasına ulaşır.
• Son olarak, günlük küspenin sayısını azaltmak için, ısı akümülatörünün devresine dahil edilmesine yardımcı olacak - soğutucu ile büyük bir ısı yalıtımlı kap. Tam güçte çalışan kombi, tanktaki suyu üç ila dört saat süreyle ısıtır; daha sonra depolanan enerji, ısıtıcıların sıcaklığını korumak için kullanılır.

borular

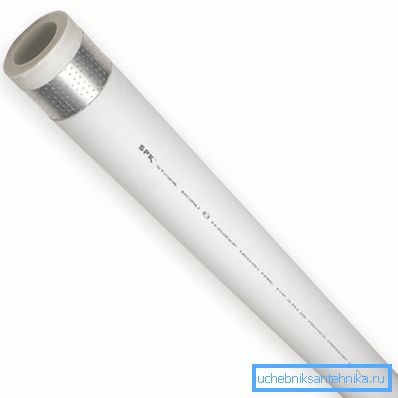

Otonom sistemlerde kullanılan tüm malzemeleri listelemek yerine, kendimizi en uygun çözümü - alüminyum takviyeli polipropileni hemen göstermeye izin veriyoruz.

Neden tam olarak o?

• Bu malzeme tüm alternatiflere karşı ucuzdur.
• Boru hidrolik direnci minimumdur ve çalışma sırasında artmaz: yumuşak bir polimer yüzeyi erozyona maruz kalmaz ve çökeltilerle büyümüş değildir. Karşılaştırma için, yeni bir çelik boru, suyun akışındaki eskiden 200 veya daha fazla bir faktörle farklılık gösterebilir.
• Tipik otonom sistem parametrelerine sahip kaynak (basınç 1.5 - 2.5 kgf / cm2, sıcaklık 55 - 75 ° C) en az 50 yaşında olduğu tahmin edilmektedir.

Takviye polipropilen neden tercih edilir?

1. Kombi malzemesi molada biraz daha kuvvetlidir. Aynı duvar kalınlığında, monolitik polipropilen için izin verilen maksimum basınç, güçlendirilmiş - 25 için 20 atmosferdir.

Kullanışlı: Borunun çalışma basıncı etiketinde belirtilmiştir. PN * formundaki sembolleri (kgf / cm2 cinsinden basınç) ve PP- * (malzeme tipi: R rasgele kopolimer, B kopolimer, H homopolimerdir) sembollerini içerir.

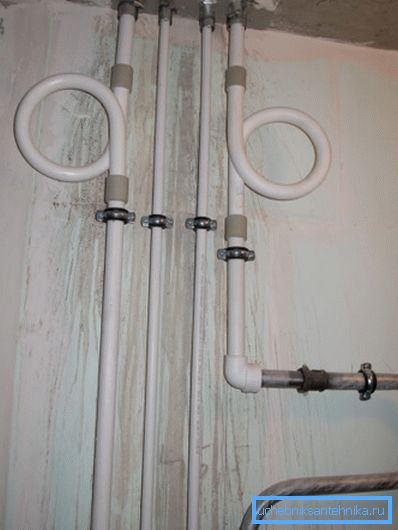

1. Daha önemlisi, alüminyum takviye, ısıtma sırasında plastik uzama katsayısını önemli ölçüde azaltır. Bununla birlikte, geniş bir düz kısım uzunluğuna rağmen, uzama hala fark edilebilir olacaktır - bu nedenle, ısıtma sistemleri için kompansatörler ile donatılırlar (borunun U-şeklinde veya halka kıvrımları).

radyatörler

Konut düşük katlı binalar için otonom ısıtma sistemleri için radyatör seçimi için talimatlar da oldukça basittir. Alüminyum kesit radyatör kullanmak daha iyidir.

Nedenleri:

• Ucuzluk. Bölüm maliyeti 280 rubleden başlar.
• Çekici bir görünüm, herhangi bir oda tasarımına sığabilecek.
• Gelişmiş finisaj ve alüminyumun yüksek termal iletkenliğinden dolayı kesime yüksek ısı aktarımı (500 mm'lik bir aks genişliği ile 210 watt'a kadar).

Alüminyumun düşük mekanik dayanımının ve bakır ile galvanik buharların oluşma kabiliyetinin tüm dezavantajları bizim durumumuzda önemsizdir. Bir radyatörü yok edebilen bir hidrolik şok, kapalı bir döngüde yabancı metalleri almak için hiçbir yere götürülemez.

Yüksek kaliteli dış izolasyonlu bir oda için ısıtıcının ısıtma gücünü hesaplarken, yarım yüzyılı bir SNİP'e odaklanmanın en kolay yolu metrekare başına 100 watt'tır.

Ek bileşenler

Isıtma sistemleri için, kazan, borular ve akülere ek olarak hangi bileşenler otonom bir devrede kullanılır?

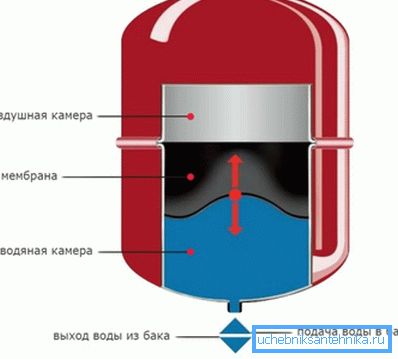

• Genleşme tankı, ısıtıldığında soğutma sıvısı hacmindeki artışı telafi eder. Hacmi, konturun toplam hacminin yaklaşık% 10'una eşittir.

İpucu: dengeli bir ısıtma sisteminde, su hacmi, kilovat başına 13-15 litre ısı çıkışı olarak tahmin edilebilir.

• Emniyet valfi, genleşme tankı taştığında aşırı basıncı azaltır.
• Otomatik hava tahliyesinin amacı, isminden açıkça anlaşılmaktadır: sistemin otomatik modda hava fişinden kurtulmasını sağlar.
• Bir manometre (daha seyrek olarak bir termomanometre), sistem parametrelerini görsel olarak izlemek için hizmet eder.
• Bir sirkülasyon pompası soğutucuyu dolaşır.

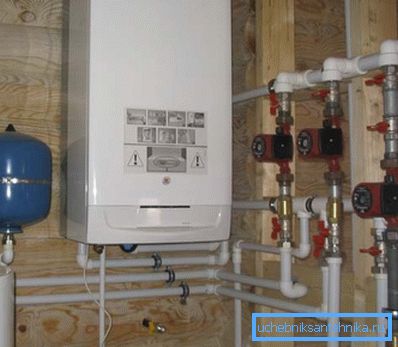

Merakla: kazan çuvalının yukarıda listelenen temel elemanları genellikle doğrudan vücuduna yerleştirilir. Her şeyden önce elektrik ve gaz cihazları ile ilgilidir.

Gerekli elemanlara ek olarak, ısıtma devresinin tasarımı aşağıdakileri içerebilir:

• Jumper, tıkanmış bir valf ile bir soğuk su kaynağı sistemi ile. Bu sayede devre tekrar doldurulur.

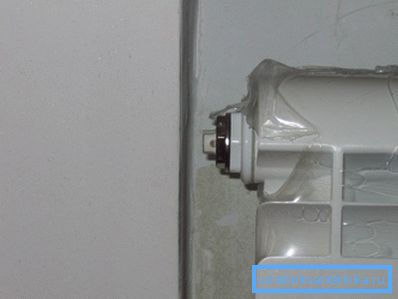

• Vozdushniki (Mayevsky veya sıradan su muslukları) devrenin üst noktalarında - radyatör tapalarında veya ısıtma cihazları arasındaki jumperlarda.

• Her radyatörün akışındaki kapama vanası.
• Isı transferini ayarlamaya veya sistemin dengelenmesini sağlayan ısıtma cihazlarının dönüş bağlantısındaki burçlar veya termal kafalar.
• Devreyi tamamen kurutmanıza izin veren sıfırlama.

Isı taşıyıcı

En yaygın ısı taşıyıcı düzdür.

Bununla birlikte, ısıtma sistemi için teknik suyun birkaç ciddi dezavantajı vardır:

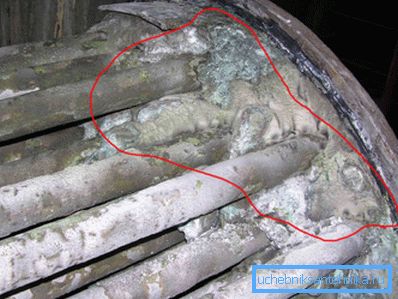

1. İçerisinde bulunan kireç, kazanın ısı değiştiricisinde birikerek, ısı transferini bozarak tüplerin lümenini düşürür.

1. Isıtma kışın durmaya zorlandığında (tipik bir durum, üzerine bir doldurma ya da besleme hattının vanaların elimine edilmesidir), radyatörlerde sıkışan su birkaç saat içinde buza dönüşür - ısıtma cihazları ve borular için uygun sonuçlar. Tabii ki, eğer evinizi alternatif araçlarla ısıtmak ya da tüm soğutma sıvısı kaybıyla devrenin tamamen boşaltılmasını organize etmiyorsanız.

İlk sorun, damıtık dökülerek tamamen çözülür. Isıtma sistemindeki distile su prensipte ölçeklendirilmez. Çoğunlukla, suyun hazırlanması - kalsiyum bileşiklerinin uzaklaştırılması - kaynamaya (tuz çökeltisi) veya geleneksel sürahi tipi bir filtreden geçirilerek azalır.

Devrenin buzunu çözmekten korunmak istiyorsanız, tek yol antifriz kullanmaktır. Bu rolde, sulu bir propilen glikol çözeltisinin kullanılması daha iyidir: kimyasal olarak agresif ve toksik değildir.

Kapalı bir döngü içine su veya başka bir soğutucu dökümü nasıl yapılır?

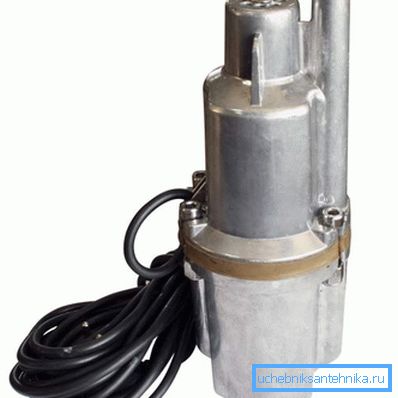

En basit yol, sistemi doldurmak için ucuz bir titreşimli pompa (Kid veya Streamlet) kullanmaktır. Çıkış nipeli bir hortum ile herhangi bir geçit devresine bağlanır; Pompanın kendisi bir kova veya tankta soğutucu ile daldırılır. Tank boşaldıkça, soğutucu sürekli olarak eklenir; sistemdeki basınç ölçer tarafından kontrol edilir.

Faydalı: sistemi doldurmadan önce, genleşme tankının hava haznesini sıradan bir bisiklet pompasına pompalamak gerekir. Şarj basıncı, devredeki hidrostatik kafaya (10 metre su sütunu başına 1 kgf / cm2) karşılık gelmelidir. Dolayısıyla, konturun üst noktası genleşme deposunun 5 metre üstünde ise, tankın şarj basıncı 0,5 kgf / cm2 olacaktır.

Sonuç

Tavsiyelerin, okuyucuya kendi ısıtma sisteminin tasarım ve kurulumunda yardımcı olacağını umuyoruz. Ekli video ona daha fazla bilgi sunacak. İyi şanslar!
