Diy ısıtma sistemi: yeni başlayanlar için ipuçları

Bu makalenin teması, kendinizin yapabileceği bir ısıtma sistemidir. Ana elemanlarıyla tanışmak, ekipman ve malzemelerin seçimini belirlemek, ısıtma cihazlarının kablolama ve bağlantı şeması ile.

Hadi başlayalım.

Isı kaynağı

En yakın ısıtma ana noktasından önemli bir mesafede bulunan bir oda nasıl ısıtılır? Açıkça, bu bağımsız bir ısı kaynağı gerektirir - bir su kazanı.

Bir kazan tipi seçerken, iki özelliğine dikkat etmekte fayda vardır:

• Ekonomik. Bir kilovat termal enerjinin fiyatı ne kadar düşük olursa işletme maliyetleri de o kadar düşük olur.
• İş özerkliği. İdeal olarak, ısıtma ekipmanı kendine dikkat etmemelidir.

Karşılık gelen derecelendirmeleri yapalım ve daha sonra farklı tipteki kazanların konumlarını karşılaştıralım.

ekonomi

Tablo, herhangi bir yorum gerektirmez gibi görünüyor. Ana gaz, ısınma ucuzluğu açısından geniş bir marj ile öne çıkıyor.

özerklik

Ancak bu parametrede, tahminler önceki derecelendirmeden çok farklı olacaktır.

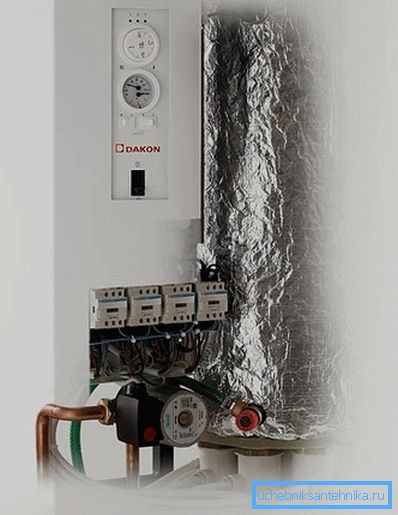

1. Tartışmasız lider elektriktir. Elektrikli kombi, bir şekilde veya başka bir bakım gerektirmez, yanma ürünlerinin çıkarılması gerekmez. Tesis sahibinin soğutma sıvısının sıcaklığını ayarlaması veya harici bir termostatın varlığında odanın hava sıcaklığının ayarlanması yeterlidir.

1. Kullanım kolaylığı için ikinci sırada - gaz. Bir gaz kazanı ile ısıtma sistemlerinin düzenlenmesi de, ayarlanan sıcaklığı koruyarak bağımsız ve süresiz çalışmasına olanak tanır. Sahibine sadece caddeye giden hava kanalının kurulumuna katılmak zorundadır.

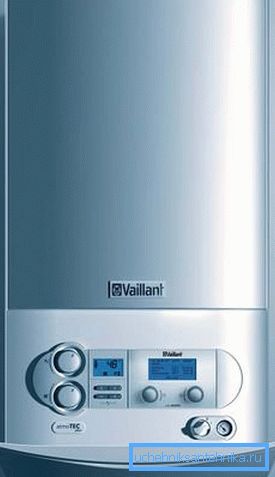

Açıklığa kavuşturmak için: elektronik ateşlemeli kazanlardan bahsediyoruz. Piezo ateşleme, kazanı uçucu hale getirir, ancak elle (özellikle de sönmüş bir ateşleyici ile) ateşlemeniz gerekir.

1. Dizel yakıt kullanımı, sistemin uzun süre bağımsız olarak çalışmasına da izin verir.; Bununla birlikte, dizel yakıtı ve brülör gürültülü devasa bir tank, kalkış sırasında uçak gürültüsünden çok farklıdır, bu ısı kaynağını daha az konforlu hale getirir.
2. Bir bunker ve otomatik yakıt beslemesi olan pelet kazanları, bir miktar daha düşük bir otomasyon sağlar: bunker periyodik olarak yüklenmelidir ve bunker, kül tablasını temizlemekten kurtarmaz.
3. Son olarak, katı yakıtlı kazanlar en çok dikkat gerektirir.. Kömür ve yakacak odun birkaç saatte bir yüklenmelidir. Gaz jeneratörlerinin, üst yanma kazanlarının ve ısı akümülatörlerinin kullanımı, resmi daha iyi, ancak çok radikal olmayan bir şekilde değiştirir.

Sonuçlar oldukça açıktır - eğer ana gazı kullanma fırsatınız varsa, ısıtma uygulaması için diğer seçenekler aranmaz.

Bir gaz kazanı seçerken bir çift daha fazla özellik dikkat etmelidir.

• Elektrik arzındaki kesintiler sistematik değilse, bizim seçimimiz zorla delme ve elektronik ateşlemeli bir üründür.
• Yoğuşmalı kazanlar konveksiyon kazanlarından% 9–11 daha ekonomiktir. Sadece gazın yanması ısısını değil, aynı zamanda yanma ürünlerinin yoğunlaşması sırasında açığa çıkan enerjiyi de kullanırlar.

Termal güç

Evi gereken miktarda ısı sağlayacak bir ısıtma sistemi nasıl kurulur? Açıkçası, hesaplamalar ile başlamaya değer. Kazanın ısı çıkışını ve ısıtma cihazlarının toplam gücünü tahmin etmeliyiz.

Hesaplama formülü aşağıdaki gibidir: Q = V * Dt * k / 860.

İçinde:

• Q - termal güç (KW).
• V, metreküp cinsinden boyuttaki (duvarlar dahil) evin hacmidir.
• Dt - kışın en soğuk beş gün ev ve sokak arasındaki sıcaklık farkı. Şehriniz için ortalama minimum veri, iyi bilinen çevrimiçi ansiklopedide bulunabilir; iç sıcaklık sıhhi standartlara göre alınır (18 - 22С).
• k - ısınma katsayısı. Aşağıdaki tabloya göre enterpolasyonludur:

Örneğin, 8x8x6 metre ölçülerindeki bir ev için + 20 ° C iç sıcaklık ve ortalama asgari ocak -24 ° C olan, yüksek kaliteli izolasyonlu (k = 0.8) bir ev için (8 * 8 * 6) * (20 - -24) * 0.8 / 860 = 16 (yuvarlak) kilovat ısı.

Bu gücü tesislere dağıtmak için, bütün evin hacmindeki paylarını hesaplamak yeterlidir.

Birkaç incelikle unutmamalısın:

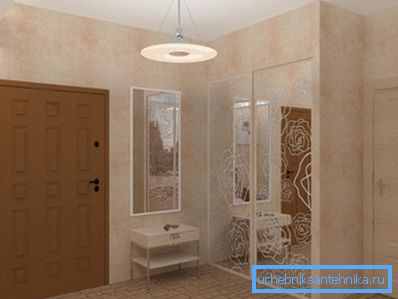

• Radyatör bulunmayan tesisler (giriş holü, depo odası, tuvalet) bitişik odalar tarafından ısıtılmaktadır. Hacimleri de hesaba katılmaya değer.

• Mutfakta genellikle birçok ısı kaynağı vardır - buzdolabı, ocak, mikrodalga fırın vb. Bunun için tahmini değer genellikle% 20 - 25 oranında azaltılır.

Isıtma cihazları

Isıtma sisteminin cihazının sadece ısı kaynağını değil, aynı zamanda ısıtma cihazlarını da içermesi gerektiği açıktır. Hangi ev sahipleri ekonomik ev sahibi seçmek daha iyidir?

Öncelikle, radyatörün otonom bir sistemde çalışacağı koşullar hakkında düşünelim.

Çalışma sıcaklığı genellikle 50 - 80 derece arasındadır. Çalışma basıncı 2,5 atmosferi aşmaz. Hidrolik şoklar hariçtir - elbette devre doldurulmadıkça, vanayı aniden açıp arızaya çevirir.

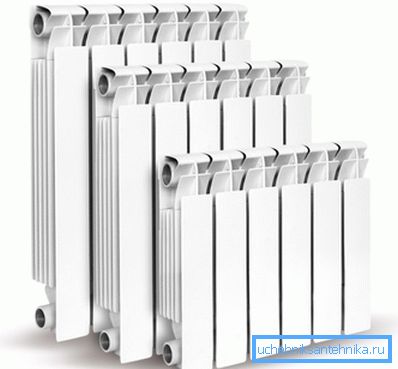

Eğer öyleyse, alüminyum kesit radyatörleri güvenli bir şekilde tercih edebilirsiniz - güzel, ucuz ve mükemmel ısı dağılımı.

borular

Daha önce öğrendiğimiz gibi, otonom bir devrede aşırı basınç ve yüksek sıcaklık öngörülmemektedir. Eğer öyleyse, borularda tasarruf edebilirsiniz: ucuz, hafif ve dayanıklı bir polipropilen seçeceğiz.

Bu malzeme yüksek bir termal genleşme katsayısına sahip olduğundan, şunları yapmamız gerekir:

• Takviyeli boruları seçin. Bir alüminyum folyo tabakası ısıtıldığında uzamayı önemli ölçüde azaltacaktır.

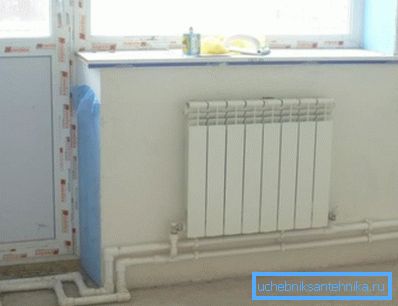

• Doldurmanın uzun düz kısımlarını kompansatörlerle donatmak için - halka veya U şekilli dirsekler.

Polipropilen kullanımı ile ısıtma nasıl yapılır?

Boru bağlantı parçaları ile kaynak yapmak için düşük sıcaklıkta bir havya kullanılır. Erimiş yüzeyler çalışma pozisyonunda sabitlenir ve 10 - 40 saniye sonra (boyuta bağlı olarak) bir olur.

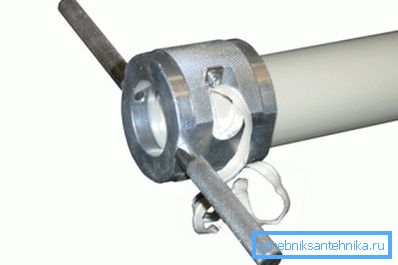

Önemli bir nokta: Alüminyum folyo soyma (tıraş makinesi) ile kaynak alanından çıkarılmalıdır. Bu bağlantıyı zayıflatır ve gelecekte boruların bölünmesine neden olabilir.

Hangi boru çaplarını seçmeliyim?

1. Dış çapı 25 mm olan küçük (ev başına 150 m2'den fazla) şişeleme için.
2. Radyatörlere bağlantı için - 20 mm çapında.

Ek elemanlar

Kapalı tip ısıtma sistemi nasıldır?

Kazana, borulara ve akülere ek olarak, aşağıdakilere sahiptir:

• Soğutma sıvısını harekete geçiren sirkülasyon pompası.
• Sistemi su ile doldurmak için soğuk suya sahip jumper.
• Devrenin alt noktalarındaki döküntüler, tamamen boşalmasına izin verir.
• Genleşme tankı Artan sıcaklığa sahip soğutma sıvısı hacmindeki artışı telafi eder.
• Tank aşırı doldurulduğunda ve basınç hesaplananın üzerinde yükseldiğinde çalışan bir emniyet valfi.
• Sistem parametrelerini izlemek için basınç göstergesi veya termomanometre.
• Otomatik hava girişi.

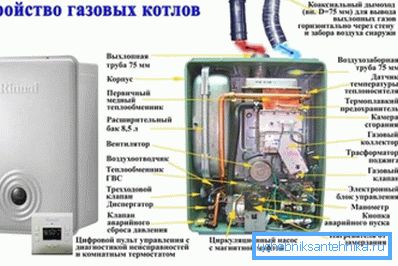

Ancak, pompa, havalandırma deliği, emniyet valfi ve (bazen) genleşme tankı genellikle kazan gövdesine monte edilir ve böylece bir mini kazan dairesine dönüştürülür. Alışverişe çıkmadan önce belgeleri okuyun.

Ayrıca isteğe bağlı olarak yüklenebilir:

• Valfın ayrı ayrı ısıtma cihazları ve bölümleri ayrı.
• Pompanın önündeki karter.
• Radyatörlerin sıcaklığını düzenleyen devreler veya termostatlar.
• Devrenin üst noktalarında - ek hava kanalları.

aranjman

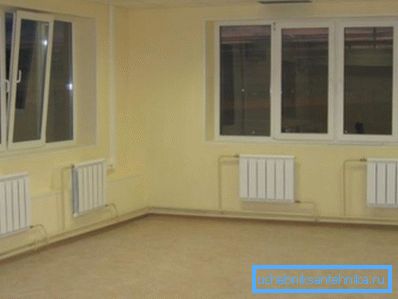

Tek katlı bir evde ısıtma nasıl yapılır? Yazara göre en iyi çözüm Leningrad - ana şişeye paralel olarak bağlanan radyatörlerle zeminin çevresi etrafında tek boru kablolaması olurdu. Bu kesinlikle sorunsuzdur ve aşırı ısınmadan dolayı devrenin bazı kısımlarında dolaşımın durmasını önler.

İki katta ısıtma nasıl yapılır?

İki olası seçenek var.

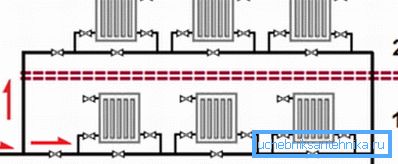

1. Konturların kısa kısmının açıklığını sınırlandıran bir boğucuyla iki halka (her katta bir).

1. Birinci katta ve tavan arasında şişeleme ve ısıtma cihazlarıyla yükselticilere bağlanan iki borulu şema.

Radyatörler nasıl bağlanır?

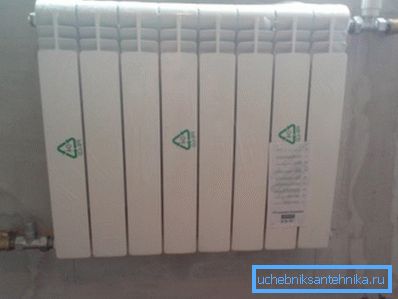

Kısa (7 bölümden fazla olmayan) ısıtıcılar için, geleneksel yan bağlantı optimal olacaktır. Daha uzun piller diyagonal veya alttan üste bağlanmalıdır.

Sonuç

Malzemenin, ısıtma ekipmanlarının seçiminde ve kurulumunda okuyucuya yardımcı olacağını umuyoruz. Isıtma sistemlerini kendi elleriyle nasıl kuracağınıza ilişkin ek bilgiler ekli videoda bulunabilir.

İyi şanslar!
