Doğal sirkülasyonlu ısıtma sistemi: boru hatlarını kurmanın

Kullanılan kazan tipi ne olursa olsun, bir evi veya bir daireyi etkili bir şekilde ısıtmak için, soğutucunun dolaşımını konutta kurulu boru ve radyatörlerden düzgün bir şekilde düzenlemek gerekir. En etkili ve yaygın olarak dağıtılmış yerçekimi sistemi. Kendi çalışma prensipleri, var olan çeşitleri ve kendi elleriyle doğal dolaşım ile ısıtmanın nasıl tasarlanacağı aşağıda tartışılacaktır.

Çalışma prensibi

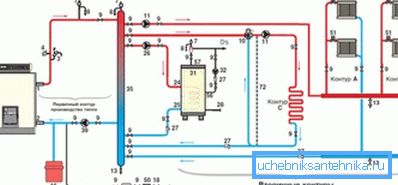

Mühendislik ısıtma ağlarının iki ana düzeni şema vardır:

1. Zorla sirkülasyonlu ısıtma sistemi. Bu durumda, doğru yönde su sağlandığı için pompa ekipmanı kullanılır. Bu çözümün dezavantajları elektrikli cihazların ürettiği gürültünün yanı sıra ısıtmanın elektrik enerjisi mevcudiyetine bağımlılığıdır.
2. Doğal dolaşım ile ev ısıtma. Bu durumda, kazandan radyatöre ve geri su akışı, akışkanın termodinamik özelliklerini değiştirerek sağlanır.

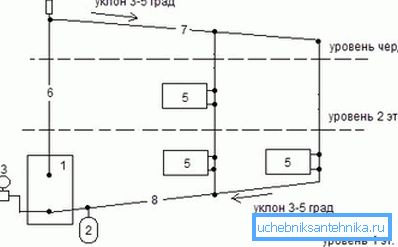

Faaliyetinin özü şu şekildedir: su ısındığında genleşir, bunun sonucunda yoğunluğu azalır ve sıvı ısıtma sisteminin üst kısmına itilir. Soğutulduğu zaman, soğutma sıvısı kademeli olarak eğik olarak döşenen borular boyunca kazana gider, daha sonra döngü devam eder.

Dikkat edin! Doğal ısınma sirkülasyonu sadece uygun şekilde monte edilmiş borular ve bir genleşme tankı ile mümkündür. İkincisi radyatörlerden havayı çıkarmak ve mühendislik ağında gerekli basıncı oluşturmak için gereklidir.

Açıklanan şemanın dezavantajları arasında, doğal sirkülasyonlu su ısıtma sisteminin kayda değer bir ataleti olması ve büyük alanları (100 metrekare ve üstü) ısıtmak için ya da 5 veya daha fazla odaya sahip evler için yetersiz olması gerçeğidir.

Dolaşım kafa

Soğutma sıvısı tarafından organize edilen ısı değişiminin en etkili olması için, ısıtma sisteminin doğal dolaşımla doğru şekilde hesaplanması gerekmektedir.

Aşağıdaki göstergeleri dikkate almak önemlidir:

• kazanın eşanjörünün konumu ile ısıtmadaki en alt radyatörün drenaj deliği arasındaki yükseklik farkı - bu değer ne kadar büyük olursa, sıvı o kadar iyi olur;
• Bir gazın, elektrikli veya katı yakıtlı kazanın odasında suyun ısıtıldığı sıcaklık - fark ne kadar büyük olursa, sistem daha verimli çalışır;
• Radyatörlerin montaj yüksekliği ve boru hatlarının eğim açısı - bu gösterge ne kadar yüksek olursa, soğutulmuş soğutma sıvısı kazanın ters akımındaki dahili direnci aşacaktır.

Dikkat edin! Isıtma kazanı radyatörlerin altına yerleştirilmelidir, aksi takdirde soğuk su eşanjöre ulaşamaz. Bu nedenle, ısıtıcının montajı için yer olmadığı için şehir içi dairelerde doğal dolaşım ile bireysel ısıtma kullanılmamaktadır.

Herhangi bir ısıtma sistemi tasarlarken, radyatörlere beslenen soğutucuyu ısıtan merkezi elemanın (kazan) gücünü doğru bir şekilde hesaplamak gerekir.

Bunu yapmak için aşağıdaki formülü uygulayın:

W = Wud * S / 10, burada:

• W gerekli ekipman gücü, kW;
• Wud coğrafi bir alan için düzeltme katsayısıdır (iklim bölgesine bağlı olarak 0.7'den 1.5'e kadar);
• S - Isıtılmış bina alanı, m²

Boru Hattı Yolları

Doğal bir dolaşım ile özel bir evin ısıtılması, temel olarak farklı iki şemaya kurulabilir.

Bu özelliklerde farklıdırlar:

• su temin eden ana borularla su ısıtmanın radyatörlerini birleştirerek - tek borulu ve iki borulu bir şema vardır (ikincisinin fiyatı artan malzeme tüketimine bağlı olarak daha yüksektir, ancak daha verimli);
• ana su boru hatlarının döşeneceği yer - üstte (radyatörlerin üzerinde) veya aşağıda (zemin boyunca) olabilir;
• su borusu düzenleme şeması - çıkmaz (her bir radyatöre ayrı ayrı su verilir ve aynı şekilde çıkarılır) veya by-pass, tüm ısıtma radyatörleri ısı transfer ortamından üst noktadan alt noktaya geçtiğinde;
• yükselticilerin düzenlenmesi - yatay ve dikey olarak sabitlenebilirler.

Yöntem 1. Monotube yerçekimi ısıtma sistemi

Tek bir boru ile şema altında yapılan doğal ısıtma, ana kanalların sadece üst kablolarına sahip olabilir. Bu durumda, adından da anlaşılacağı gibi, akışkanın radyatörlerden geçtikten sonra geri döndüğü bir besleme hattı kurulur.

Bu durumda, akışkanın doğal akışı sıcaklığındaki farklılık ve bunun bir sonucu olarak yoğunluğu nedeniyle düzenlenir.

Yer çekimi ısıtma sistemi iki veya üç katlı bir evde monte edilirse, kat sayısı arttıkça, ısıtma radyatörleri alanı azaltılmalıdır. Bu durumda, soğutucunun sıcaklığındaki düşüşe rağmen, ısıtma üniform olacaktır.

Tek borulu ısıtma sistemindeki borular iki şekilde kurulabilir:

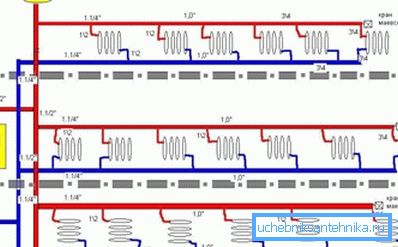

• paralel - suyun bir kısmı radyatöre girer ve ana kanaldan soğutucu sıvının geri kalanı daha da geçer (bu çözümün avantajı, manuel veya otomatik vanaların kullanılmasıdır, ısıtma paneline sağlanan sıcak suyun miktarını sınırlayabilir ve böylece sıcaklığı oda);

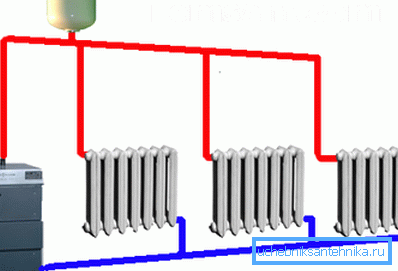

• Bu durumda, ısıtılmış suyun hacminin tamamı, evdeki her ısıtma panelinden akar (radyatöre sağlanan suyun hacmini düzenleyemeyeceğiniz gibi, beslemesini tamamen kapatamayacaksınız, çünkü bu, tüm sistemin arızalanmasına neden olacaktır).

İpucu! Daha optimal bir şema paralel olarak düşünülebilir. Sıcaklık rejimini her odada ayrı ayrı düzenlemeyi mümkün kılar. Bu enerji tasarrufu sağlar (gaz, dizel yakıt vb.) Ve daha konforlu bir iç mekan mikroklima yaratır.

Tek bir boru sistemindeki su kaynağının sadece bir kanal üzerinden gerçekleştirilebileceği düşünüldüğünde, bu tip ısıtmanın düzenlenmesi, yalnızca kazan içinde ısıtılmış su borularının yerleştirildiği bir çatı katı olan binalarda mümkündür.

Tek boru şemasının dezavantajları, sistemin kısmen başlatılamamasını içermekte olup, daha az malzeme ve montaj işinin yanı sıra estetik açıdan avantajlar daha düşüktür.

Yöntem 2. İki borulu yerçekimi ısıtma ağı

Bu durumda, iki boru hattının kurulumu gereklidir:

1. Gelen. Akülere önceden ısıtılmış bir ısı taşıyıcısı sağlar. Hattan basınç oluşturmak için gerekli olan genleşme tankına giren kazandan bir boru çekilir. Su şebekesinden radyatörlere gidin. Kullanılan genleşme tankının hacmi, ısıtma sisteminin büyüklüğüne bağlıdır. Bazı durumlarda, bu cihazın kalan sıvıyı gideren bir taşma borusuyla donatılmış olması gerekir.
2. Geliyor. Bu boru hattı boyunca, soğutulmuş su, ısıtma için kazanın ısı değiştiricisine taşınır. Soğuk hat, tedarik kanalının monte edildiği aynı tesislerde döşenmelidir. Bu, odalardaki sıcaklık rejiminin daha iyi kontrol edilmesine izin verdiği için daha verimli bir şemadır. Dezavantajları - yüksek yükleme ve hacim maliyeti.

İnşaat yükseltici seçimi

İki ana seçenek vardır:

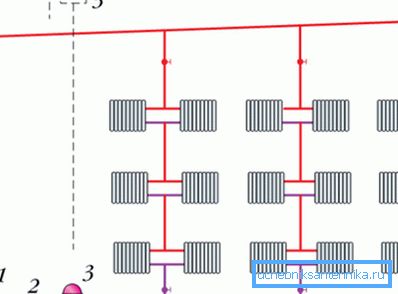

1. Dikey yükseltici. Bu durumda, radyatörlerden gelen tüm borular evin her katından geçen merkezi elemana birleştirilir. Kullanımının avantajları arasında hava trafik sıkışıklığı riskinin olmaması, dezavantajların yüksek maliyet olması (radyatörlerle merkez boruyu bağlayan daha fazla boruya ihtiyaç duyulmaktadır).

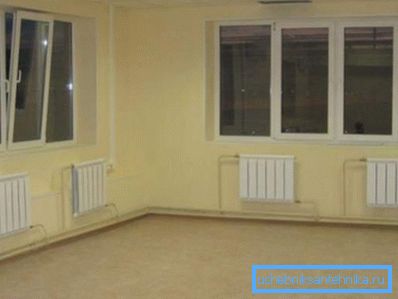

1. Yatay yükseltici. Her kattaki tüm ısıtma panelleri bir besleme hattına bağlanır. Daha ekonomik seçenek. Bununla birlikte, bu durumda, ısıtma ağının etkinliğini etkileyen ve etkinliğini etkileyen özel hava valflerinin eklenmesi gerekmektedir.

Avantajları ve dezavantajları

Soğutucu akışkanın doğal dolaşımına sahip bir ısıtma sisteminin kullanılması, başlıca avantajları arasında birçok avantajı vardır:

• kolay kurulum, devreye alma ve bakım;
• maksimum verimlilik - yerçekimi ısıtma ağı yüksek bir verime sahiptir ve her bir odanın sıcaklık rejimini ayrı ayrı düzenlemeyi mümkün kılar;
• karlılık - yerçekimi ısıtma ağı mevcut ev ısıtma sistemleri arasında en az pahalı olanlardan biridir (duvarların, zeminlerin ve çatıların ısı iletkenliğini azaltmak için önlemler alırsanız);
• gürültüsüzlük - çalışan elektrikli ekipmanın olmaması, iklim sisteminin çalışmasına eşlik eden gürültüyü en aza indirir;
• uçucu olmayan - operasyona sokulan bir yerçekimi ısıtma şebekesi, elektrik beslemesinin geçici olarak durdurulması durumunda da çalışacaktır, aksi takdirde pompaları çalıştırmak için gerekli olacaktır;
• Uzun servis ömrü - uygun montaj ve uygun bakım ile, ısıtma ekipmanları büyük yenileme ihtiyacı olmadan 35 yıldan fazla sürecek.

Doğal dolaşımla ısıtmanın ana dezavantajı, büyük binalar için kullanımının imkansızlığıdır. Sıvı düşük basınç nedeniyle, boru hatlarının yatay bölümlerinin uzunluğu 30-35 metreyi geçmemelidir, aksi takdirde sistemin verimliliği önemli ölçüde azalacaktır.

Ayrıca, genleşme tankının monte edildiği binanın üst kısmında bir teknik zemin bulunmalıdır.

Ayrıca, düşük atalet nedeniyle, soğutucunun donma riski ve bunun sonucunda boru hatlarının bütünlüğünün ihlali riski nedeniyle ısıtılmamış odalarda boru döşemekten kaçınılması tavsiye edilir.

Sonuç

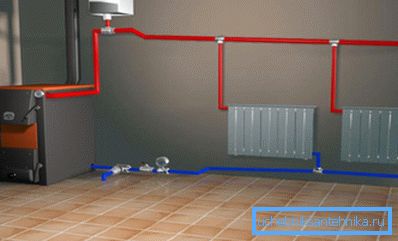

Doğal bir dolaşıma sahip bir sistem, küçük bir kır evinin ısınmasını düzenlemek için belki de en iyi çözümdür. Ancak, bir şehir evi, bir yazlık ev için kesinlikle uygun değildir, insanların ve 100 metrekarelik bir alana sahip bir yazlık yıl boyunca yaşaması beklenmemektedir. metre. Bu durumda, aşağıdaki videoda açıklanan diğer ısıtma yöntemleri üzerinde durmak daha iyidir.
