Dökme demir ısıtma radyatörlerinin özellikleri: tipleri ve
Isıtmanın dökme demir radyatörlerinin ağırlığı ve boyutları öncelikle bir cihazdaki bölümlerin sayısına bağlı olacaktır, fakat aynı bölümler birbirlerinden radikal olarak farklılık gösterebilirler, çünkü bunlar bir, iki veya üç kanaldır.
Ancak, hacimselliğe rağmen, dökme demirden gelen piller, ısı taşıyıcılarının basınçlarındaki olası sıçramalarda ısı transferi ve dayanıklılık için gerekli parametrelere tamamen uyduğu için, merkezi ısıtma sistemlerinde çok fazla talep görmektedir.
Bu aygıtlar, tanıdıklar, muhtemelen, bilinçli çağa ulaşmış olan Rusya'nın her vatandaşı hakkındadır ve bu da tartışılacaktır ve size bu makalede bir video göstereceğiz.
Döküm Radyatörler

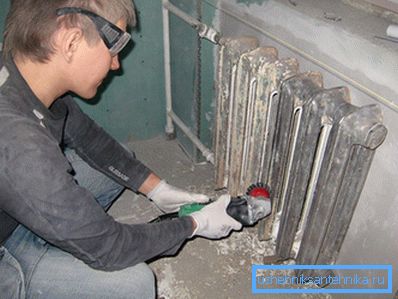

Dökme demir radyatör, çeşitli bölümlerden bir araya getirilmiş konveksiyon-radyasyonlu sütunlu bir ısıtma cihazıdır. 1857'de Franz San Galli tarafından icat edildi.
Türler ve tasarımlar

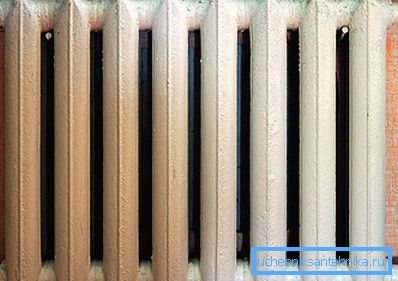

- Daha önce de belirttiğimiz gibi, bir dökme demir radyatörün ağırlığının yanı sıra hacmi, doğrudan cihazın sayısına ve aynı zamanda bu cihazın tek bir bölümünde bulunan kanal sayısına bağlıdır.. Örneğin, GOST 8690-94'ün gereksinimlerine uygun olarak üretilen bu tür ısıtıcıları FM serisinden değerlendiriyoruz. Tümü, pencerenin altındaki açıklığın derinliğini göz önünde bulundurarak, küçük, orta ve büyük derinlikte, bölümlerdeki sütun sayısına bağlı olarak doldurulabilecek şekilde tasarlanmıştır.
- FM serisinin ısıtma cihazları, minimum çalışma basıncı 1.2 MPa (12.236 atm) ve 1.8M Pa (18.354 atm) basınç testi (test) basıncı ve 150 ° C'den yüksek olmayan su sıcaklığı ile konut, kamu ve endüstriyel binalarda merkezi su ısıtma sistemleri için tasarlanmıştır. (fiyatları en uygun fiyatlı).
- Tabii ki, dökme demir radyatörlerin ağırlığı da bölümlere bağlı olacaktır., bunun montajı yapılır ve enjeksiyon yöntemi ile kumlu kil şeklinde gri dökme demirden yapılırlar, bu da cihazın yaklaşık 40 yıl veya daha uzun bir süre boyunca stabil performansa dayanmasını sağlar.

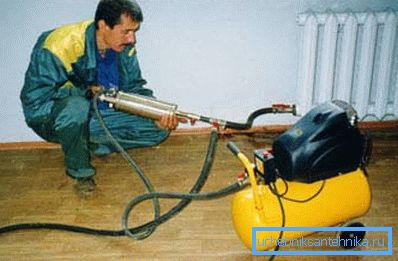

- Dökme demir, düşük kaliteli bir ısı taşıyıcısına oldukça dirençli bir metaldir., Yani, su yüksek bir tuz, alkali ve pas içeriğine sahip olabilir, ancak gözeneklidir, bu da çeşitli elementlerin tutulmasına ve çamurun çökelmesine katkıda bulunur, bu nedenle aküler düzenli yıkamaya ihtiyaç duyar.
Bir dökme demir ısıtıcının komple takımı ayrıca iki yan fişten (sol vida dişi G1?), İki futorki'den ya da bunlar çağrıldıklarında, tıkaçlardan (G1? Sağ iplik) ve sol vida dişi G ile bir delikten müteşekkildir. Isı borusu armatürleri için. Kesitler birleştirilirken, TU 38.105376-92 uyarınca çelik nipeller ve ısıya dayanıklı kauçuk contalar kullanılır.
Not. Bu tür ısıtma cihazlarını karakterize eden en olumsuz faktörlerden biri, dökme demir radyatörün ağırlığı ve uzun ısınmasıdır. Bu nedenle, tam anlamıyla, otonom ısıtma sistemlerinde kullanılmadığı için - her tür yakıt için kazanlar için büyük enerji maliyetleri. Fakat aynı zamanda, çok uzun bir süre boyunca ısı verir, bu da su sirkülasyonu için pompaları sık sık değiştirmemekte, bu nedenle bu tür piller neredeyse merkezi sistemler için idealdir.
| Bölüm parametre adı | Dijital tabela | |||||
| CHM1-70-300 | CHM1-70-500 | CHM2-100-300 | CHM2-100-500 | CHM3-120-300 | CHM3-120-500 | |

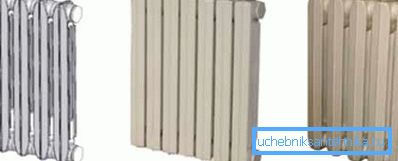

| Kanal sayısı | Tek kanallı dikdörtgen | İki kanallı dikdörtgen | Üç kanallı dikdörtgen | |||
| Kütle (kg) | 3.3 | 4.8 | 4.5 | 6.3 | 4.8 | 7 |
| Hacim (l) | 0,66 | 0.9 | 0.7 | 0.95 | 0.95 | 1,38 |
| Isıtma yüzey alanı (m2) | 0.103 | 0165 | 0148 | 0.207 | 0155 | 0246 |
| Isı akış derecesi (kW) | 0075 | 0110 | 0,1009 | 0,1426 | 0,1083 | 0,1568 |
| Montaj yüksekliği (mm) | 300 | 500 | 300 | 500 | 300 | 500 |
| Yükseklik (mm) | 370 | 570 | 372 | 572 | 370 | 570 |
| Derinlik (mm) | 70 | 70 | 100 | 100 | 120 | 120 |
| Genişliği (mm) | 80 | 80 | 80 | 80 | 90 | 90 |
Tablo: Bir, iki ve üç kanal için bir dökme demir radyatörün teknik özellikleri
| Atama FM-1 | Bölümlerin sayısı (adet) | Isı akış derecesi (kW) | Özel tüketim malzemeleri (kg / kW) | Ağırlık (kg) | Isıtma yüzey alanı (? T = 70 ° C), ЭКМ | Radyatör uzunluğu (mm) |
| CHM1-70-500-1,2-2 | 2 | 0.22 | 48.64 | 10.7 | 0.396 | 178-184 |
| CHM1-70-500-1,2-3 | 3 | 0.33 | 47.58 | 15.7 | 0.594 | 258-265 |
| CHM1-70-500-1,2-4 | 4 | 0.44 | 47.05 | 20.7 | 0.792 | 338-346 |
| CHM1-70-500-1,2-5 | 5 | 0,55 | 46.73 | 25,7 | 0990 | 418-427 |
| CHM1-70-500-1,2-6 | 6 | 0,66 | 46.52 | 30.7 | 1188 | 498-508 |
| CHM1-70-500-1,2-7 | 7 | 0.77 | 46.36 | 35,7 | 1386 | 578-589 |
| CHM1-70-500-1,2-8 | 8 | 0,88 | 46,25 | 40,7 | 1584 | 658-670 |
| CHM1-70-500-1,2-9 | 9 | 0.99 | 46,16 | 45.7 | 1782 | 738-751 |
| CHM1-70-500-1,2-10 | 10 | 1.10 | 46.09 | 50,7 | 1980 | 818-832 |
Özellikleri Tablo FM-1-70-500-1,2
| FM-2 adı | Bölümlerin sayısı (adet) | Isı akış derecesi (kW) | Özel tüketim malzemeleri (kg / kW) | Ağırlık (kg) | Isıtma yüzey alanı (? T = 70 ° C), ЭКМ | Radyatör uzunluğu (mm) |
| 100-500-1,2-2 | 2 | 0285 | 48.1 | 13.7 | 0.512 | 178-184 |
| 100-500-1,2-3 | 3 | 0.428 | 47,2 | 20.2 | 0.769 | 258-265 |
| 100-500-1,2-4 | 4 | 0.570 | 46,8 | 26,7 | 1,024 | 338-346 |
| 100-500-1,2-5 | 5 | 0.713 | 46.7 | 33.3 | 1281 | 418-427 |
| 100-500-1,2-6 | 6 | 0.856 | 46.5 | 39.7 | 1537 | 498-508 |
| 100-500-1,2-7 | 7 | 0998 | 46.4 | 46.3 | 1792 | 578-589 |
| 100-500-1,2-8 | 8 | 1141 | 46.4 | 52.9 | 2049 | 658-670 |
| 100-500-1,2-9 | 9 | 1283 | 46.3 | 59.4 | 2304 | 738-751 |
| 100-500-1,2-10 | 10 | 1426 | 46.1 | 65,8 | 2561 | 818-832 |
Özellikleri Tablo FM-2-100-500-1,2
| FM-2 adı | Bölümlerin sayısı (adet) | Isı akış derecesi (kW) | Özel tüketim malzemeleri (kg / kW) | Ağırlık (kg) | Isıtma yüzey alanı (? T = 70 ° C), ЭКМ | Radyatör uzunluğu (mm) |
| 120-500-1,2-2 | 2 | 0.314 | 47.78 | 15.1 | 0.564 | 198-206 |
| 120-500-1,2-3 | 3 | 0.470 | 46,95 | 22.3 | 0,844 | 288-297 |
| 120-500-1,2-4 | 4 | 0.627 | 46,60 | 29.5 | 1126 | 378-388 |
| 120-500-1,2-5 | 5 | 0.784 | 46.39 | 36.7 | 1408 | 468-477 |
| 120-500-1,2-6 | 6 | 0.941 | 46.21 | 43.9 | 1690 | 558-568 |
| 120-500-1,2-7 | 7 | 1098 | 46.11 | 51.1 | 1972 | 648-659 |
| 120-500-1,2-8 | 8 | 1254 | 46.05 | 58.3 | 2252 | 738-750 |
| 120-500-1,2-9 | 9 | 1,411 | 45.96 | 65.5 | 2534 | 828-841 |
| 120-500-1,2-10 | 10 | 1568 | 45.92 | 72,7 | 2816 | 918-932 |
Özellikleri Tablo FM-3-120-500-1,2
Montaj, demontaj
Söylediğimiz gibi, 15'ten fazla parça koymak mümkün olmamakla birlikte, ikiye sonsuzluk arasında olabilen bölümler ekleyerek veya çözerek, dökme demir radyatörün ısı transferini ve hacmini artırabilir veya azaltabilirsiniz.

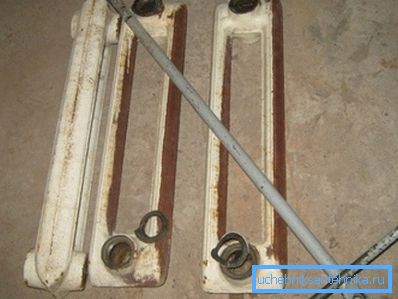

Çoğu zaman üstteki fotoğrafta gördüğünüz iki sütunlu bölümlerle başa çıkmak zorundayız - bunlar bir meme ucu ve ısıya dayanıklı bir lastik conta kullanılarak bağlanır. İçindeki nipel, anahtarın kafasını sabitlemesine izin veren iki paralel düzlem ile yuvarlak bir şekle sahiptir, ancak iç çap 1 ya da 1 olabilir. ya da 1?

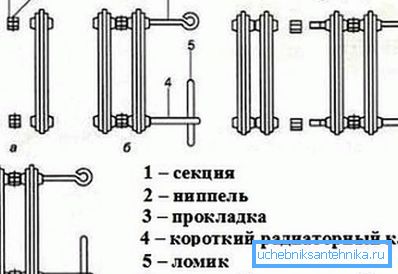

Buna uygun olarak, başın düz olabileceği veya meme ucunun iç şeklini tekrarlayabileceği bir anahtar seçilir - bu konudaki talimatlar sessizdir. Bir ya da birkaç bölümün sökülmesi için, anahtarı, kafanın kavramada bulunan nipele ulaşması için itmeniz gerekir, bu nedenle ilk önce bataryanın üzerine daldırma derinliğini işaretlemek için uygulanır.
Bir geçidin yardımı ile dönme çabaları genellikle yeterli değildir, bu nedenle, boru kesilerek manivela arttırılır - bağlantı sırasında aynı bağlantıya gerek kalmaz, böylece bağlantı sızmaz.
Sonuç
Dökme demir radyatörü her zaman kendi ellerinizle monte edebilir ve sökmeyebilirsiniz, bunun için uygun bir kafaya sahip bir anahtarınız varsa, sadece yeni contalar ve bazen yeni memeler takmanız gerekir. Bataryayı ısıtma devresine bağlarken, ısıtma mevsiminde sökülmesi için kesme vanaları ile donatılması arzu edilir.
