Dökme demir radyatörlerin ısı transferi: odanın hacmi için

Çocukluktaki nostaljiler gibi klasik dökme demir akordeon, halen alüminyum ve bimetalik radyatörlerin, halojenlerin ve konvektörlerin çeşitliliği arasında sıkıca durmaktadır. Dökme demir radyatörlerin ısı yayılımı birçok modern ısıtıcınınkinden daha düşük olmasına rağmen, dayanıklılığı ve iddiasızlığıyla ilgili efsaneler eski Birliğin açık alanlarına girmektedir. Bölümlerin sayısının ve insanların yaratıcılığının doğru hesaplanması, "dökme demir" in gücünü artırmanıza ve iç mekanda sıcak bir atmosfer yaratmanıza izin verir.

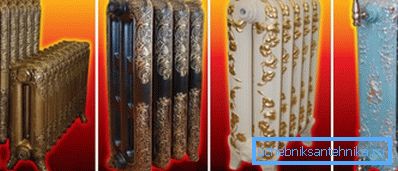

Güzel

Klasik retro

Soğuk havaların başlangıcında, ısıtma radyatörleri, apartman sakinlerinin artan ilgisinin ve diyalogların başlangıç ​​noktasının odağı haline geliyor. Niçin bu kadar merkezi ısıtma sistemi olmayan bir evde ısınmıyor? Dökme demir bataryaların sıcaklığı ve buna bağlı olarak pozitif derecenizin derecesi ve genel olarak cazip olanları nelerdir?

Soğuk pil bir felakettir

Artı ve eksi nerede

Isıtma cihazları için modern pazarın cazibesinin aksine, dökme demir piller iyidir:

  • yarım yüzyıla kadar uzun servis;
  • korozyona dayanıklı;
  • Kanalların artan çapı sayesinde bir pislik olmaması;
  • bölümlerin sayısını değiştirme yeteneği;
  • Düşük hidrolik direnç;
  • yüksek güç;
  • duvarların kayda değer kalınlığına ve içerisindeki suyun hacmine bağlı olarak ısı konsantrasyonu;
  • dekoratif ve döşeme montajı (modern örnekler);
  • Farklı maliyet - fiyat 400 ila 6000 ruble arasında değişebilir.

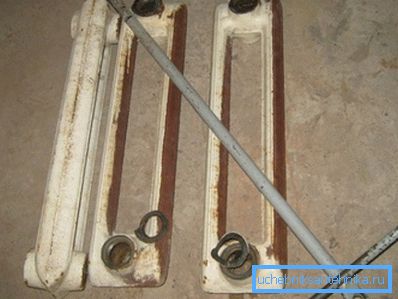

Bu tuşla, bölüm sayısını ekleyebilir / azaltabilirsiniz.

Zamanla pasın birikmesi, ürünün önemli bir dezavantajı olarak adlandırılamaz, ancak burada aşağıdakilere yakından bakmaya değer:

  • ağırdırlar. Sadece çok ağırdırlar ve eğer bir bölüm 6 ile 7 kg arasındaysa, bir düzine hatta bir odaya bile ihtiyacınız olacaktır, ancak su hacminin ağırlığı da (1.35 litre);
  • küçük ısı transfer yüzeyi ve malzemenin düşük ısı iletkenliği;
  • ısı yayılımı radyasyon ile gerçekleşir ve konveksiyon ile sadece% 20;
  • zaten termal kontrol cihazları ile donatılmış ısıtma sistemleri ile zayıf uyumluluk ve bu yakıt ekonomisini ortadan kaldırır.

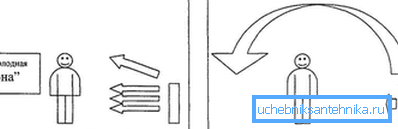

Isı radyasyonu konveksiyon kaybeder

Konut sektörünü ısıtmak için tasarlanan geleneksel “dökme demir” MS-140, yeni modellerin ortaya çıkması için temel teşkil etmiştir - MS-140-500, MS-140-300, MS 140-180. Kütle, kapasite, kesişme mesafesi vb.

Senin elinde hesap makinesi

Tüketici için herhangi bir pilin en önemli göstergesi, güç veya ısı transferidir - belli bir süre için ayrılan ısı miktarıdır. Dökme demir radyatörlerden ısı transferini bilmek, kelimenin tam anlamıyla evi / daireyi aşırı yüklemeyin ve Afrika'yı düzenlemeyin.

Isıtma parametrelerinin hesaplanmasını birkaç faktör etkileyecektir:

  • pencere sayısı;
  • tavan yüksekliği;
  • oda alanı;
  • dış duvar sayısı;
  • bölgedeki maksimum sıfır altı sıcaklık.

En az kafa karıştırıcı ve uygun olanı seçebileceğiniz çeşitli şekillerde gerekli gücü hesaplayın.

Dikkat edin! Matematiksel işlemler sonucunda kesirli bir sayı alırsanız korkmayın. Büyük bir yolla tamamlayın - küçük bir “re” her zaman küçük bir “öncekinden” daha iyidir.

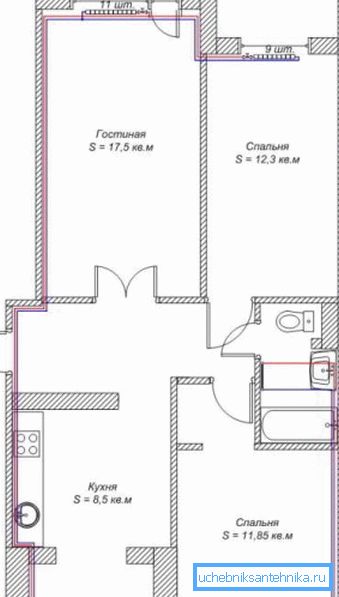

Bu şema, ısıtma planlamasında tüm nüansları dikkate alır.

İlköğretim, Watson

Bu hesaplamanın temeli, panel evdeki pencereleri olan harici bir duvardır (SNiP II-3-79). Odanızda 1 pencere bulunan 1 duvar varsa, her 10 m2 için 1 kW radyatör gücüne ihtiyacınız olacaktır. İki dış duvar, güç oranını 1,3 kW'a çıkaracak.

En az 2,5 metre tavan yüksekliğinde, odanın alanını hesaplamanın ikinci basit yolu bu, kare başına 100 watt yeterlidir.

Formül aşağıdaki forma sahiptir:

S * 100 = N toplam, nerede

  • S - odanın alanı (uzunluk * genişlik);
  • N toplam - toplam ısıtma kapasitesi.

Dökme demir radyatör bölümünün nominal ısı çıkışı ortalama 140 W olup, Ntot'u bölerek istenen sayıda bölümü bulabilirsiniz.

Sesine göre

Bu durumda, matematiksel işlemler için aşağıdaki formül kullanılır:

h * s * Nm = N toplam, nerede

  • h tavan yüksekliği;
  • S, odanın alanıdır;
  • Nm, ortalama 41 W / m3 olan 1 m3 için standart güç oranıdır.
Bu fotoğraf, uzun bir süre hesaplama yapmayan biri içindir.

Dikkat edin! Uygun yalıtım ve çift camlı pencerelerin varlığı ile, termik güç göstergesi m3 başına 41 W 34 azalır.

Birisi fiziği unuttuysa, h * S ifadesi, aynı hacim - genişlik * uzunluk * yüksekliği anlamına gelen V sembolü ile değiştirilebilir. Bu durumda, formül aynı değere sahip olacak, ancak daha kısa görünecektir:

V * Nm = N toplam

Dökme demir radyatörün bir bölümünün ısı transferi yukarıdaki yönteme benzer şekilde hesaplanır: Ntotal / 140 W. Ve yine, unutmamalıyız ki, önerilen hesaplamalar iç mekanda ortalama + 20 ° C ve caddede de aynı şekilde dayanmaktadır. Bu nedenle radyatörün size rahatlık sunması gereken iklim bölgesini indirmemelisiniz.

Dökme demir radyatörlerin ısı transferi tablosu ve diğer teknik özellikler

Dikkat edin! Oda köşeli veya balkonlu ise, hesaplanan güce% 20 eklenir (N toplam). Oturma odaları için, pil bölümlerinin sayısının ortaya çıkması göstergesi, mutfak için daha küçük olana doğru yuvarlanır.

Nota Bene

Radyatör testleri laboratuvar koşullarında yapıldığı için, işlem sırasında bazı veriler farklılık gösterebilir. Örneğin, sistemdeki gerçek bir soğutma sıvısı sıcaklığındaki 160 W'da bir pik demir radyatörün 1 bölümünün beyan edilen ısı çıkışı, 60 ila 70 ° C arasında önemli ölçüde azalacaktır.

Problemli alanların ısı yalıtımı, özellikle yerde bulunan özel bir evde, sizi sıcaktan koruyacaktır:

  • Giriş / balkon kapısının bulunduğu alanda 200 W;
  • Pencere alanında 100 W.

Dikkat edin! Egzotik ama ucuz ürünler için kovalamayın. Bölümün kapasitesi, meme deliğinin dişi, dökme demir radyatörün (MS) ısı transferi, Rus / Belarus üreticisi tarafından belirtilirse, örneğin, “Çin” in bu tür bilgileri olmayabilir. Neyi riske attığını hayal etmek zor.

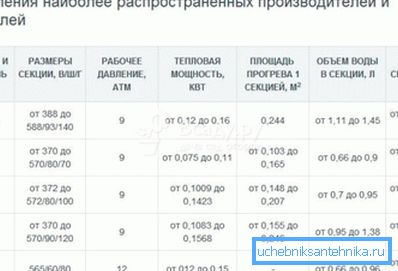

Her ürün için bu bilgi, veri sayfasında olmalıdır.

Masum Hileler

Birkaç basit numara, radyatörün ısı yayılımını artırmaya yardımcı olacaktır:

  • Ürünün yüzeyinin - özellikle de bölümler arasındaki - saflığa sürekli bağlılığı, ısı değişim sürecini önemli ölçüde bozar;
  • yüzeyi doğru şekilde boyayın - eski tabakayı çıkarın, yağdan arındırın, astar (GF-021) uygulayın, boya (PF, MA);

Dikkat edin! Bu yağ emayeleri en uygun ve en uygun fiyatlı olarak verilmiştir. Bankadaki talimatlar, özel fonları seçmenize yardımcı olacaktır.

  • Radyatörün arkasında ısı yansıtan bir folyo ekranı takın - bu özellikle dış duvarda etkili olacaktır;
  • sisteme bağlı olduktan sonra ortaya çıkacak olan çapaklar için ürünün “iç tarafını” kontrol edin, çöpün parçalanmasının birikeceği, biriktirildiği;
  • Kurulumu kendiniz yaparsanız, pilin kaymasına izin vermeyin - soğutma sıvısının sirkülasyonunu iyice etkileyecek;
  • bataryayı duvara, pencere eşiğine yerleştirmek için standart parametrelere uyun;
  • Mobilya, ekranlar ile sıcak hava akışını engellemeyin.

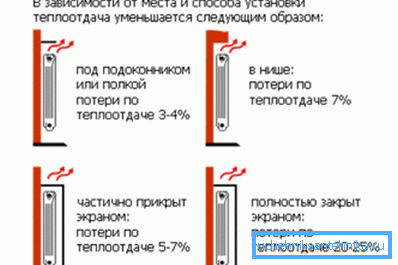

Yanlış yer ısı kaybına yol açar

Sonunda

Evdeki dökme demir radyatörlerin seçimi, finansal fırsat, antika / teknik yenilikler, nostalji veya acil ihtiyaçların bir uzmanı olarak görülme isteği ile belirlenir. Göreceli dezavantajlar, ürünün mutlak dayanıklılığı ve iç dünyasının saflığı ile örtüşecektir. Daha sonraki modellerin tasarımı, öncekilerden o kadar farklı ki, odanın muhteşem bir dekorasyonuna dönüşecekler.

Bu makaledeki video, bir dökme demir radyatörün montaj sürecini göstermektedir.
