Dökme demir radyatörler uzun süre konut ısıtma için kullanılmıştır. Bu güne daha gelişmiş modellerle rekabet etmelerine izin veren çok sayıda pozitif kaliteye sahipler. Ancak kurulum ve işletim süreçlerindeki hataları önlemek için bataryanın bir bölümünün tüm teknik parametrelerini hesaba katmak çok önemlidir. Bu makalede ele alınacaktır.

Cast demir pil fotoğrafları

Genel hükümler

Her şeyden önce, dökme demir bataryaların artıları ve eksileriyle ilgilenelim:

haysiyet

  • Korozyon direnci. Yaz dönemlerinde bile, sıvı sistemden boşaldığında, dökme demir duracaktır.
  • Soğutma sıvısının kalitesine olan iddiasızlık, Merkezi kazan dairesinden boruların içinden geçen sıvının kompozisyonunu kontrol edemediğiniz konut ısıtma sistemleri için çok önemlidir.
  • dayanıklılık. Operasyon süresi en az 35 yıldır.

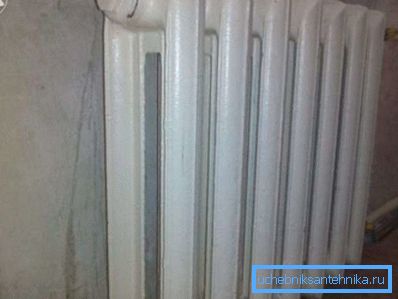

Bir düzineden fazla yıl boyunca 7 bölümdeki eski dökme demir radyatör, bir dairenin ısıtılmasıyla düzenli olarak başa çıkmakta.
  • Düşük fiyat. Özellikle yeni alüminyum ve bimetalik modellere kıyasla.
  • Yüksek ısı emisyonu. Geniş bir alanla birlikte eviniz için güçlü bir ısıtıcı elde edersiniz.
  • Basit kullanım kılavuzu. Boya kurulumu ve uygulaması yapıldıktan sonra dökme demir konstrüksiyonun bakım ihtiyacına uzun zamandan beri unutabilirsiniz.
  • Hafif atalet. Isıtma kapatıldıktan sonra bile, ütünün pili uzun süre sıcak kalacaktır.

eksiklikler

  • Çok ağır. Bu, dökme demir radyatörlerin kendi elleriyle kurulması sürecinde ortaya çıkan en büyük sorunlardan biridir. Bölümlerin sayısına bağlı olarak, bir akünün kütlesi 50 kg ila 150 kg arasında değişebilir; bu da, bir dökme demir ürünün braketler üzerindeki banal askıda asılı kalmasıyla, en azından bir odadan diğerine taşınmaya değinmek yerine, inanılmaz zorluklar yaratacaktır. Ayrıca, montaj sistemini güçlendirmeye de dikkat etmeniz gerekir.

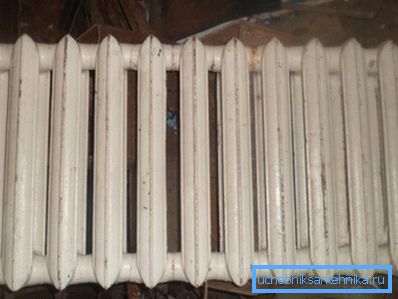

12 bölümdeki pik demir radyatörlerin birlikte kaldırılması çok zor
  • Kırılganlık. Görsel gücü ve sağlamlığına rağmen, dökme demir çok kırılgan bir malzemedir.

İpucu: Dökme demir bataryayı aktarma işleminde, çok dikkatli olun ve zeminde veya kapı mandalında kaza sonucu meydana gelebilecek çarpmalardan kaçınmaya çalışın. Gerçek şu ki, çarpışma sırasında zamanla artacak ve birçok soruna neden olacak mikro çatlaklar görülebilir.

  • Periyodik boyama ihtiyacı.

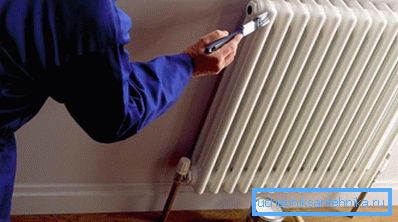

Dökme demir radyatörde boya uygulaması

İpucu: boyama için toksik olmayan akrilik formülasyonların kullanılması tavsiye edilir. Aksi takdirde, sürekli olarak ısıtılan bir pil, hoş olmayan kokular ve zehirli dumanlar için sabit bir kaynak olacaktır.

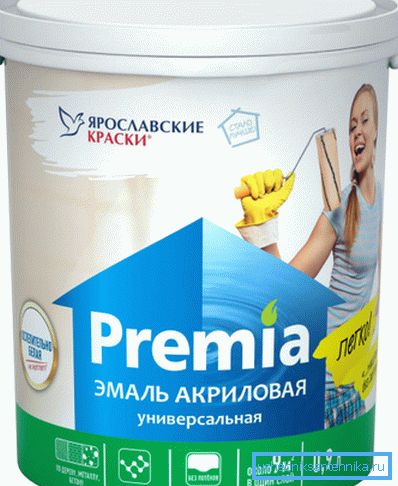

Isıtma radyatörleri için akrilik emaye

Teknik şartname

Dökme demir radyatörün bir bölümünde kaç kilowat ve tüm akünün ne kadar büyüklükte olması gerekir? Bu sorular oldukça önemlidir.

verimlilik

Kurulumdan önce, dökme demir radyatörün 1 bölümünde kaç kW olduğunu anlayın. Bu, belirli birimlerin yerleştirilmesi için en uygun miktarını seçmenize izin verecektir. Ek olarak, en yaygın örneklere örnek olarak verdiğimiz diğer önemli parametreler hakkında bilgi sahibi olmalısınız:

işaretleme Dayanma basıncı, atm. Isı çıkışı, kW Alanın 1. bölümde ısınma alanı, m2
MS-140 9 0,12-0,16 1,11-1,45
FM1 9 0,075-0,11 0,66-0,9
FM2 9 0,1009-0,1423 0,7-0,95
FM3 9 0,1083-0,1568 0,95-1,38

Şimdi, dökme demir radyatörün bir bölümünde kaç kW olduğunu bilmek, bunların gerekli miktarını belirlemek kolaydır.

İpucu: Dökme demir radyatörün bölümlerinin sayısının hesaplanması zor ise, o zaman İnternet'teki çevrimiçi hesap makinelerinden birini kullanabilirsiniz. Orada sadece odanızın boyutlarını girmeniz ve seçilen pil modelini göstermeniz gerekecektir.

Ayrıca batarya performansını etkileyen boru bağlantı yöntemini de dikkate almak önemlidir:

Boruları bağlamak için farklı yolların etkinliğinin açık bir gösterimi

Şekilde görülebileceği gibi, boruların iki taraflı birleşimi en etkilidir. Aynı zamanda, fizikteki okul dersine tamamen denk gelen bir tarafa ve çıkışa beslenmek gerekir ki, herkes sıcak sıvının yükseldiğini ve soğuğun soğuduğunu hatırlar. Yani, sıcak soğutucu yukarıdan girecek, serin ve alt deliğin içinden çıkacak ve ısısını mümkün olduğu kadar azaltacaktır.

Bu kuralı yok sayarsak, aşağıdaki sonucu gözlemleyebiliriz:

Tek Yönlü Pillerde Isı Yayılımı

Burada ısı transfer sistemini önemli ölçüde azaltan soğuk bir açı görüyoruz.

Ancak, dökme demir radyatör bölümünün önemli teknik özellikleri burada bitmiyor. Bölümlerin sayısını hesapladık, ancak yapının ağırlığı ve hacmi hakkında hala bir fikre sahip olmamız gerekiyor.

Ağırlık ve boyut

Dökme demir radyatör bölümünün kütlesi ve hacmi aşağıdaki tabloda bulunabilir:

işaretleme Dökme demir radyatörün bir bölümünün hacmi, l Bir bölümün doğrusal boyutları, mm Bir bölümün kütlesi, kg
MS-140 1,11-1,45
  • Yükseklik - 388-588;
  • Genişlik - 93;
  • Derinlik - 140
5,7-7,1
FM1 0,66-0,9
  • Yükseklik - 370-570;
  • Genişlik - 80;
  • Derinlik - 70
3,3-4,8
FM2 0,7-0,95
  • Yükseklik - 372-572;
  • Genişlik - 80;
  • Derinlik - 100
4,5-6,3
FM3 0,95-1,38
  • Yükseklik - 370-570;
  • Genişlik - 90;
  • Derinlik - 120
4,8-7

Dökme demir radyatör bölümünün büyüklüğünü bilerek, herhangi bir zamanda duvarda kapladığı yer hakkında fikir verecek olan toplam alanını hesaplayabilirsiniz.

Bunu yapmak için aşağıdakileri yapın:

  • Bunu yapmak için, önce dökme demir radyatör bölümünün alanını, yüksekliği ve genişliğini birbiri ile çarparak bulun.
  • Sonra elde edilen sayı tekrar çarpılır, ancak bu kez genellikle 7-12 adet olan bölümlerin sayısına göre.

Yaklaşık 0.03 m2 olan FM1: 370? 80 = 29600 mm2 markasının değerlerini değiştirin. Bir pilin yedi bölümden oluştuğunu düşünün, sonra: 0.03? 7 = 0.21 m2. Sözü edilen dökme demir radyatörü yerleştirmek için böyle bir duvar bölümü gerekecektir.

Pili monte etmek için tasarlanan duvarın alanı en iyi şekilde önceden hesaplanır.

Bağlama için braketlerin doğru bir şekilde seçilmesi için, çalışan döküm radyatörün ağırlığı da gereklidir. Aynı markayı ve bir bölümün ortalama kütlesini alın: 4? 7 = 28 kg. Ancak, dökme demir radyatörün bir bölümünde ne kadar su olduğunu hesaba katarak (yine ortalama değeri alırız), yeniden hesaplar ve alırız: 28 + 7? 0.8 = 34. Ayrıca, bir kişi aynı zamanda malzemenin olası termal genleşmesini de hesaba katmalıdır. Sonuç olarak, bağlantı elemanları, yapıyı güvenli bir şekilde tutabildikleri ve 40 kg ağırlığında olmaları beklentisiyle en iyi seçimlerdir.

Sonuç

Dökme demir bataryaları, daha gelişmiş radyatörlerin ortaya çıkmasına rağmen, hala talep görmektedir. Korozyon direnci, dayanıklılık ve düşük maliyet, popülerliklerinin ana nedenleridir. En büyük sorun, çok fazla ağırlıktır, ekipmanın kurulumuna ve ön hesaplamalara dikkatli bir yaklaşım gerektirir.

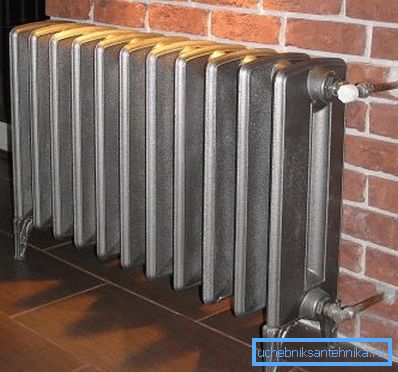

Fonksiyonel dökme demir radyatör

Bu makaledeki video size sunulan bilgilerle doğrudan ilişkili ek materyaller hakkında bilgi edinme fırsatı sağlayacaktır. Dökme demir bataryaları doğru yaklaşımla ve bugün oturma odasını ısıtma görevleriyle mükemmel bir şekilde başa çıkabilirsiniz.
