Düşük radyatörler - görünümler ve kurulum

Özel bir evin veya dairenin ısıtma sistemi, radyatör gibi bir eleman olmadan tamamlanmamıştır. Sistemde hareket eden soğutucu ile odanın içindeki hava arasındaki ana ısı değiştiricidir. Bugün panoramik pencereler için düşük kalorifer radyatörleri nelerden bahsedeceğiz.

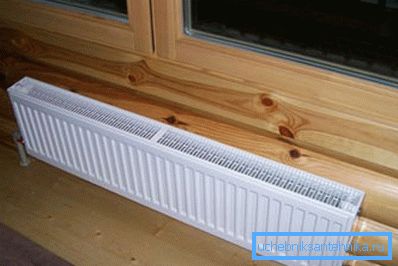

Pencerenin altında düşük ısı eşanjörü fotoğrafı

Düşük ısı eşanjörü çeşitleri

40 cm'yi aşmayan düşük yükseklikteki radyatörlerin kullanımı, binaların bir dizi mimari ve iç çözümüne bağlıdır:

  1. Bu tür ısı değiştiricilerin seçiminde en yaygın sebep - doğrudan duvarın tamamını kaplayan (panoramik pencereler) büyük pencerelerin altına doğrudan monte etmek.
  2. Ek olarak, düşük kalorifer radyatörü geleneksel standart boyutlu ürünleri kolayca değiştirebilir, Bunun için kullanılan iç alanı önemli ölçüde azaltır.
  3. Bu seçenek, bataryalar alçak duvarlar boyunca veya uç pencere açıklıkları altında yer aldığında tavanı ısıtmak için uygundur.

Üretimde kullanılan ana malzemeler

Şu anda, düşük radyatörlerin tüm modellerini piyasada ayıran ana kriter, yapıldıkları malzemedir. Geçen yüzyılda kullanılan geleneksel ile birlikte, daha iyi performans özelliklerine sahip yeni türler var.

Dökme demir radyatörler

En uzun kullanım tarihi dökme demirden yapılmıştır. Yüksek ısı transferi, uzun süreli soğutma ve ısıtma, büyük bir kütle ve şok yüklerine karşı düşük direnç ile ayırt edilirler.

Dökme demir akünün döküm bölümlerinin iç yüzeyinin artan pürüzlülüğü, duvarlarında kir ve pas birikintilerinin birikmesine katkıda bulunur, bu da zaman içinde ısı transferini önemli ölçüde azaltır.

Dikkat edin! Dökme demirin akışkanlığına rağmen, üretici en az 390 mm yüksekliğe sahip ısı eşanjörleri üretmektedir. Bunun nedeni yukarıdaki dezavantajlar. İç mekânları dekore etmenizi sağlayan yeterli sanatsal düzeyde yapılmış piller vardır.

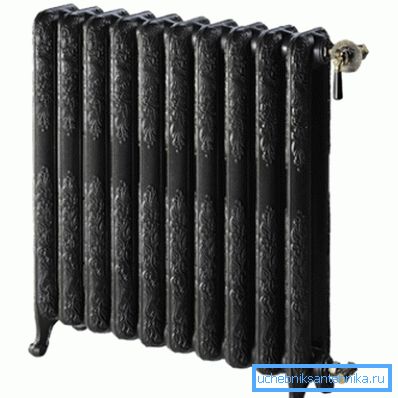

İşte evde bir dekorasyon kurulabilir

Çelik ısı değiştiriciler

Bu demir-karbon alaşımından ürünler dökme demirden daha küçük olabilir. Metal boru hatlarına dayanan lamel bir yapıyı temsil ederler. Bu yön, sistemdeki gerekli soğutucu miktarını önemli ölçüde azaltır ve sonuç olarak verimini artırır.

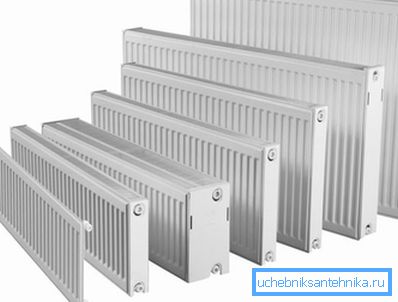

Fotoğrafta - çelik panel piller

Çelikten yapılmış ısı eşanjörleri, bir takım olumlu ve olumsuz yönlere sahiptir. Bunların kütlesi, dökme demirden çok daha düşüktür, daha kompakttır ve büyük bir ısı transferine sahiptirler. Dezavantajlar arasında korozyona karşı duyarlılık ve hidrolik darbelere karşı zayıf direnç sayılabilir.

Düşük yükseklikte çelik radyatörlerin bakımları yetersizdir. Dökme demir batarya bölümlerden biri tarafından hasar görürse, değiştirilmesi veya çıkarılması kolaydır.

Çelik ürün tamamen değiştirilmeli, bu da ek maliyetlere yol açacaktır. Bu birimlerin fiyatı, segmentte en önemli olanlardan biridir.

Alüminyum radyatörler

Düşük alüminyum radyatörlerin rakiplerine göre avantajları vardır.

Onlar var:

  • tüm benzer ürünlerin minimum kütlesi;
  • iyi ısı dağılımı;
  • ve metalin plastisitesi zarif formlardaki ürünleri elde etmeyi sağlar.

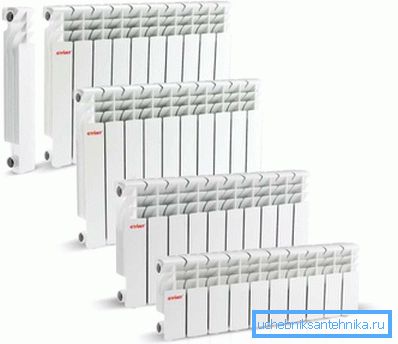

Cihazların büyüklüğü özelliklerini etkilemez

Dikkat edin! Alüminyum, doldurma veya boşaltma sırasında oluşan sistemde su darbesi nedeniyle sızıntıların oluşmasına neden olabilecek yüksek mukavemet özelliklerine sahip değildir. Bu ürünlerin ortalama servis ömrü 12-15 yılı aşmamaktadır. Alüminyumdan yapılmış radyatörlerin maliyeti düşüktür.

Bimetalik piller

Özel evlerin bireysel ısıtma sistemlerinde kullanılması tavsiye edilen en yeni tip ısıtıcılardan biri, sözde bimetalik pillerdir. Alüminyum plakalarla donatılmış çelik veya bakır boru hatları temelinde üretilirler.

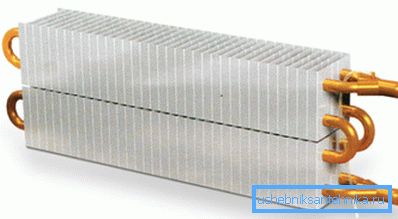

Bimetalik cihazlarda iki metalin güvenilir dayanıklılığı

Avantajları aşağıdakileri içerir:

  • yeterli korozyon direnci;
  • dayanabilecekleri önemli (100 atm'a kadar) çalışma basıncı;
  • ısıtma için düşük ısı taşıyıcı gereklidir.

Benzer yapılar ve dezavantajlar vardır:

  • alüminyum ürünlerle karşılaştırıldığında daha düşük ısı transferi;
  • tüm düşük radyatör maliyeti arasında maksimum.

Panel ısıtma sistemleri

Evinizin ısıtma sistemini tamamen görünür elemanlardan yoksun bırakmaya karar vermeniz durumunda, panel ısıtıcıları kurtarmaya gelebilir. Bunlar gerçekten düşük yatay radyatörlerdir. Zeminden yüksekliği, 30 mm kalınlığında 20 cm'yi geçmez.

Bu ürünler duvarlar boyunca yer alır ve dekoratif plakalarla (paneller) kaplıdır. Benzer bir seçenek kullanarak, yüksek akülerle standart olarak çalışan, 100 mm yüksekliğe sahip bir ısıtma sistemi alabilirsiniz. Bu ısıtma değişkeninin önemli dezavantajları, onarım için yüksek maliyet ve tam uygunluk değildir.

Pili sisteme takın

Bir veya birkaç düşük radyatör tipi seçerek, pencerenin boyutuna ve gerekli ısı transferine dayanarak parametrelerini belirlemek gerekir. Isı değiştiricinin uzunluğu, açıklığın genişliğine eşit olmalı veya 200-300 mm'yi geçmelidir.

Gerekli alete sahip olma becerisine sahip olmak, radyatörü sisteme kendi ellerinizle bağlamak zor değildir.

Önerilen talimat bu konuda yardımcı olacaktır:

  • sistemin tipini belirle - bir veya iki boru;
  • En uygun bağlantı şemasını belirleyin - köşegen, tek taraflı veya daha düşük;

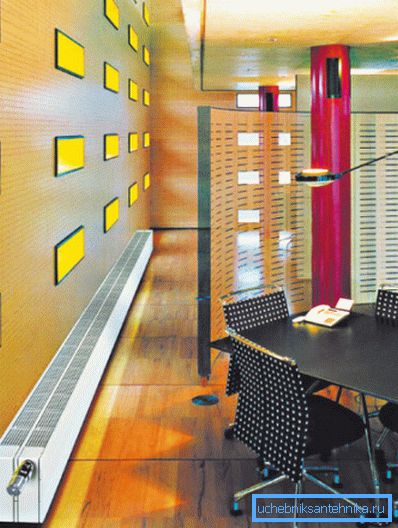

Göze çarpmayan iç eleman
  • Daha sonra, acil durumlarda soğutma suyu kaynağının kapatılmasına izin veren giriş ve çıkış ağızlıklarına musluklar takıyoruz;
  • Mayevsky musluğunu (yukarıda) ve kapağı (altta) kalan deliklere vidalayın.
  • ön montaj kuru yapılabilir, son bağlantı keten ve sıhhi hamur kullanılarak gerçekleştirilir;
  • Metal, metal-plastik ve polipropilen borulardan yapılmış ısıtma sistemlerine çeşitli metallerden yapılmış bataryalar bağlanabilir.

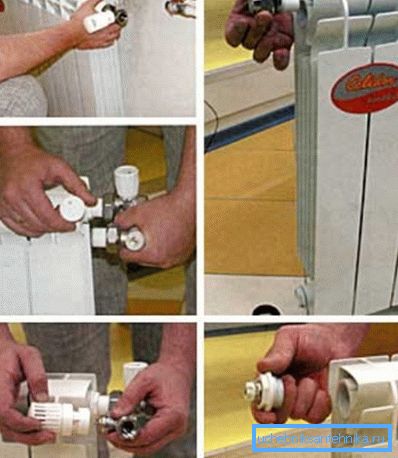

Resimlerde kurulum

Hadi söylenenleri özetleyelim

Küçük yükseklikteki radyatörler, üretici tarafından yeterli miktarlarda üretilmekte ve çeşitli ısıtma sistemlerinde yaygın olarak kullanılmaktadır. Bu video hakkında daha fazla bilgi bu makalede anlatılacaktır.
