Elektrikli ısıtma kazanları 220v karşılamak

İkamet yerinizde veya çevrimiçi mağazalarda 220 V'luk bir evi ısıtmak için bir ısıtma veya elektrotlu elektrikli boyler satın alabilirsiniz. Fakat burada en temel şey, gücü doğru şekilde hesaplamak ve böylece evinizi ısıtmak için yeterlidir.

Ayrıca, diğer parametreleri de hesaba katmanız gerekecek, örneğin:

• toplam güç tüketimine bağlı olarak binadaki kablolamanın kesitini;
• ya da ağdaki voltajın kararlılığı.

Elbette, pek çok farklı nüans var ve bu tür cihazları kurarken onlar olmadan yapamayız, bu nedenle, sizi en önemli şeylerle tanıştırmaya çalışacağız.

Elektrikli kazanlar

Temel farklılıklar

Not. 220V veya 230V şebeke üzerinde çalışan tüm elektrikli kazanlar, bir sıvıyı ısıtma yöntemine göre iki ana kategoriye ayrılır. Bunlardan biri boru şeklindeki bir elektrikli ısıtıcı veya ısıtma elemanı ile diğeri ise iyonizasyon yöntemiyle elektrotlarla ısıtılmaktadır.

Fotoğraf için açıklamalar:

1. TENY - üstte ve ikide bir;
2. Sıvı ısı değiştirici;
3. Yalıtım tabakası;
4. Genleşme tankı;
5. Emniyet valfi OB;
6. Basınç sensörü;
7. Hidro grup (besleme ve kablolama suyu);
8. Eşanjör hava tahliyesi: A - sistemden dönüş, B - sisteme besleme

• Isıtma elemanları üzerinde çalışan elektrikli kazanlar, kural olarak, duvara monte edilir (monte edilir), oldukça çekici bir görünüme ve küçük bir boyuta sahiptir, bu da odanın iç kısmına mükemmel bir şekilde uyum sağlar.. Otomatik modda başlatma termostatik vanaları, odada sabit bir mikro iklim sağlamak için istenen ısıtma sıvısı seviyesini sağlar. Bu, yalnızca sıvının sıcaklığını değil, aynı zamanda odadaki havanın durumunu da izleyen birkaç sensör tarafından kolaylaştırılır.

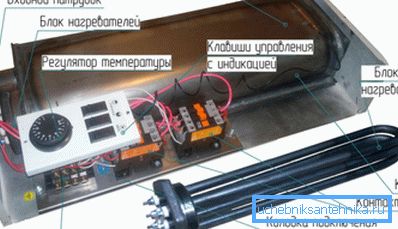

• Isıtma borusunun kabuğu genellikle alüminyumdan, çelikten veya titanyumdan yapılmıştır ve iç kısmında kontak çubukları olan bir nikrom spirali vardır ve bunların tümü kuvars kumu ile tüpe preslenir.. Ünitenin gücü esas olarak ısıtma elemanlarının gücüne bağlıdır ve bunların sayısı, ev tesisleri (4 kW'a kadar) 220V şebekesinden (tek fazlı) güç alır, ancak daha güçlü olanlar zaten 380V'ye (üç fazlı) ihtiyaç duyar. Bazı kazanlarda, ısıtma devresini kurmayı ve çalıştırmayı kolaylaştıran yardımcı sirkülasyon pompası bulunur.

• Soğutma sıvısının tamamen farklı bir şekilde ısıtılması, TEN'ler gibi, 220V ve 380V (tek fazlı ve üç fazlı) değişken bir ağ üzerinde çalışan elektrot tipi kazanlarda meydana gelir ve faz sayısı ünitenin gücüne bağlıdır.. Ancak, elektrot tipi cihazlar sadece ısıtma prensibi ile değil, aynı zamanda daha düşük güç tüketimi ile de farklılık gösterir, ancak benzer çıktı verilerine sahip olanların ve diğer cihazların fiyatları yaklaşık olarak aynıdır.

• Bu tür kazanlarda, doğrudan ısıtılmış akışkan içinde bulunan iki polar elektrot monte edilir ve iyonlaşma işlemi burada gerçekleşir. Bizim şebekemizde, akımın frekansı 50 Hz'dir, bu nedenle, polarite saniyede birçok kez değişecektir ve iyonlar hareket yönünü değiştirecektir. Böyle bir frekanstan ısıtırlar, yani ısı taşıyıcı ısıtılır.
• Bu tür cihazların güvenliğini dikkate alabiliriz - bir sıvı kaçağı durumunda, sistem elektrot devresinin devresi için malzeme kaybolduğundan çalışmasını durdurur. Isıtma elemanlarında devrenin nikrom spiralini kapattığı ve burada - soğutucu sıvının kendisi olduğu ortaya çıkıyor.

NOT! Elektrik yasalarına aşina olmayan kullanıcıların endişelerini derhal ortadan kaldırmak istiyorum - akım en kısa direncin yolu boyunca geçer - bu durumda - elektrotlar ve tehlike bölgesi arasında sadece bunlar arasındadır. Sistemdeki ısı taşıyıcıya enerji verilmez, bu nedenle, kazanın kullanımı hakkındaki talimatlar hakkında güvenli olduğu için güvenlidir.

Tenovy modelleri

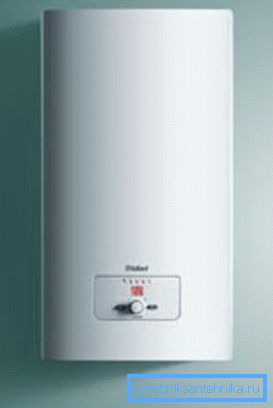

Üstteki fotoğrafta WAILLANT eloBLOCK TEN elektrikli kazanı görüyorsunuz. Bu tür bir modifikasyon, sadece teknik özelliklerde değil, aynı zamanda ısıtma cihazının odanın iç kısmına mükemmel bir şekilde uymasını sağlayan tasarımda da dünya standartlarında lider bir konuma sahiptir.

Bu cihazın farklı modifikasyonlarla gücü 6 ila 28 kW arasında olabilir, bu yüzden farklı modeller _?220V veya _?380V - hepsi ünitenin tüketilen ve üretilen gücüne bağlıdır.

WAILLANT eloBLOCK, 7 litrelik bir ısıtma genleşme tankı hacmi, minimum 0,8 bar çalışma basıncı ve maksimum 3 bar ile 85 ° C'lik bir maksimum su ısıtma sıcaklığına sahiptir. Operasyon sırasında, eğer gerekliyse, bu elbette bir göstergenin değiştirilebilir olmasına rağmen, basıncın 1-2 bar içerisinde tutulması tavsiye edilir. Cihazın yüksekliği / genişliği / derinliği boyutları, 34 kg'lık bir kütle ile 740x410x330 mm'dir.

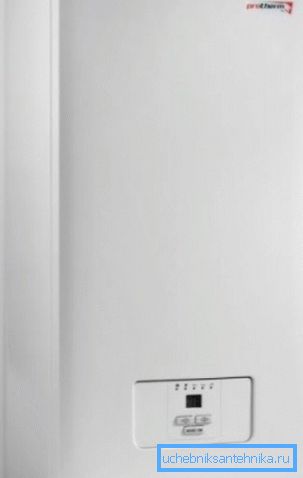

Menteşeli PROTHERM 12K tipi TENOV tek planimetrik boyler, 6K ve 9K modellerinin değişken bir ağdan 220B çalıştığı ısıtma ünitesini temsil eder. Ama model 12K, 18K, 21K, 24K zaten üç faza bağlı _?380V, ancak aynı zamanda, 6K ve 9K modelleri de üç fazlı bir bağlantı olasılığına sahiptir.

Cihaz altı güç seviyesine sahip 2 ısıtma elemanına sahiptir, nominal güç 6 kW olup ortalama verimlilik% 99'dur. Maksimum su sıcaklığı 85 ° C, pompanın maksimum çalışma basıncı 0,8 bar, minimum 3 bar, önerilen 1-2 bardır.

Elektrot modelleri

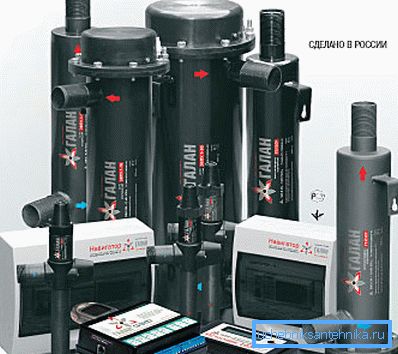

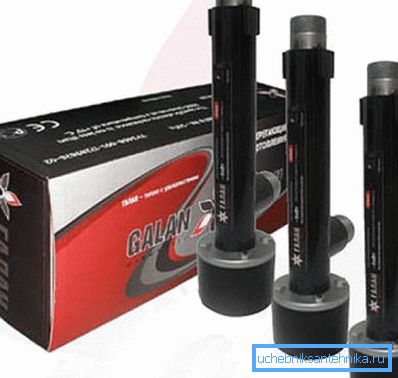

Rusya'da, çoğu zaman mağazalarda yerli üretici Galan'ın ürünlerini bulabilir ve bu çok iyidir, çünkü bu tür üniteler herhangi bir alanla bir odayı ısıtabilir ve pahalı ithal muadillerinden daha kötü bir şekilde baş edemez.

Isıtma devrelerini anlarsanız, elbette kendi ellerinizle kolayca kurabileceğiniz bu tür cihazlar. Akış tipi iyonik ısıtıcılar hem radyatör devreleri hem de yerden ısıtma sistemleri için yaygın olarak kullanılmaktadır - ana durum kazanın dikey konumda olması ve besleme borusunun üstünde olmasıdır.

Kazanın gücünün odanın boyutuna oranı tablosu

Not. Tablo, üretici Galan'ın modifikasyonlarını göstermektedir, ancak zamanla sürekli olarak iyileştirilmektedir. Bu nedenle, bu parametreler sadece genel olarak algılanabilir, ancak bir veya daha fazla tipte kazanı tam olarak karakterize edemez.

Sonuç

Gördüğünüz gibi, herhangi bir elektrikli kazanın karmaşıklık açısından kurulması, yanma ürünlerinin tükenmesi problemini çözmek zorunda kalmayacağınız için gaz, sıvı yakıt ve hatta katı yakıtlı ünitelerin kurulumundan çok daha kolay olacaktır. Bu yazıda, materyali daha iyi tanımanıza yardımcı olacak bir video klip var.
