Elektrikli ısıtma kazanları nelerdir: genel bakış
Elektrikli ısıtma kazanlarının, yalnızca teknik parametrelerle (güç, boyut) değil, aynı zamanda çalışma prensibi ile, yani ısı taşıyıcıyı ve onun taşınmasını ısıtma yöntemiyle, birbirinden radikal olarak farklılık gösterebileceği gerçeğiyle başlayalım.
Bununla birlikte, bu ünitelerden herhangi biri, bir kır evi veya yüksek katlı bir apartman dairesi ya da birkaç eve hizmet veren merkezi bir kazan dairesi için bir ısıtma cihazı olarak mükemmel şekilde uygundur.
Bu cihazların genel olarak neye benzeyebileceğini, en iyi şekilde kullanmanın nerede olduğunu görelim ve ayrıca dikkatinize temalı bir video klip sunacağız.
Soğutma sıvısını ısıtma yöntemindeki farklılıklar
Isıtma elemanı
- Tüplü bir elektrikli ısıtıcıya veya TEN'e sahip ünitelere - TEN kazanları denir ve içlerindeki sıvı bu cihaz kullanılarak ısıtılır.. Kural olarak, bu tür kurulumlar oldukça kompakttır, mükemmel bir tasarıma sahiptir ve duvara monte edilirler.
- Bir elektrikli ısıtma kazanı gaz, dizel ve katı yakıt üzerinde ana avantajı bir baca yokluğu. Mesele şu ki, elektriğin yanma ürünleri olmadığı için, sokağa çıkmaları gerekmiyor. Bu avantaj, üniteyi dışarıdaki duvara bağlı kalmadan odanın uygun bir yerine monte etmenizi sağlar.

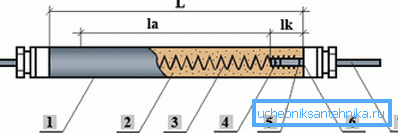

- Alüminyum, çelik veya titanyum gövde;
- Dolgu (kuvars kumu);
- Nikrom sarmal;
- Dolgudaki temas çubuğu;
- mastik;
- İzolatör (porselen);
- Temas çubuğunun dış kısmı.

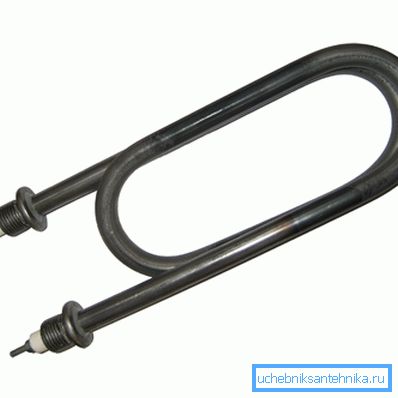

Not. Kural olarak, ısıtma amaçlı duvara monte edilen elektrikli kazanlara monte edilen TEN, zikzak şekline sahiptir. Ek olarak, birim başına iki ve hatta bazen üç parça olabilir (gücüne ve üreticinin projesine bağlı olarak).
elektrotlar
- Elektrot ısıtma elektrikli kazan temelde soğutucu akışkan ısıtma yöntemi ile TENovogo'dan farklıdır. (kural olarak, üretici tarafından önerilen herhangi bir ek sıvı ile damıtılmış su). Hem bu hem de diğer birimler değişken bir şebekeden ya 220V ya da 380V (tek fazlı ve iki fazlı) çalışırlar - her şey güce bağlıdır. Ancak güç tüketimi değişse de her ikisinin fiyatı da aynı olacaktır.
- Elektrik şebekelerimizdeki akımın frekansı, voltajdan bağımsız olarak 50 Hz'dir ve bu, soğutucu akışkanın ısısını doğrudan etkiler.. Akışkanın hareket ettiği teknedeki elektrotlar, polaritelerini saniyede 50 kez değiştirir ve bu, soğutucu iyonların, aynı frekansta, yani saniyede 50 kez yön değiştirmesine neden olur. Bu ısınmasına neden olur.
- Bildiğiniz gibi, akım en az direnç yolunda ilerler, bu da hareketinin iki elektrot arasındaki mesafe içinde kaldığı anlamına gelir. - Bu, iyonizasyon sürecinin tüketici için hiçbir şekilde tehlikeli olmadığını, basitçe söylemek gerekirse, elektriksel olarak şok olmayacağını gösterir. Depondan gelen sıvı sızıntısı durumunda, elektrotlar arasındaki kapalı devre kesilir, bu nedenle, tüm sistem kapatılır, böylece böyle durumlarda yangın tehlikesi olmaz. Bu, spiralin kırılmasıyla aynıdır - devre açılır ve cihaz çalışmayı durdurur.
Modele genel bakış
Tenovy modelleri
Şu anda, elektrikli ısıtma kazanları ROMSTAR hem ısıtma hem de elektrot versiyonlarında üretilmektedir, sadece ikinci versiyon daha küçük boyutlara sahiptir ve önek mini adıyla iliştirilmiştir (ayrıca bunlardan bahsedeceğiz). Böyle bir ısıtma cihazı, içine ısı eşanjörünün, anahtarlama elemanlarının ve bir elektronik kontrol ve koruma ünitesinin (güç röleleri, sıcaklık sensörleri, terminaller, vb.) Oluşturulduğu bir metal kasadan oluşur.
Tüm ünitenin ana kısmı, su giriş ve çıkışı için iki bağlantıya sahip bir kapta mühürlenmiş elektrikli ısıtıcılar veya ısıtma elemanlarından oluşan bir ısı eşanjörüdür. Üst nozül, ısıtılmış soğutucuyu bir akış anahtarı vasıtasıyla ısıtma cihazlarına tahliye etmeye yarar ve alt kısım geri dönüş borusuna bağlanır.
Elektronik kontrol vanaları, çeşitli çalışma modlarında sensörlerden gelen verileri analiz etmek ve işlemek için tasarlanmıştır. Kazanın diğer tüm parçaları, kontrol valfleri ile birlikte, muhafaza içinde cıvata ve vidalarla sabitlenmiştir.
ROMSTAR'daki sıcaklık aralığı 10-85 ° C arasındadır, ancak su sıcaklığı 90 ° C'ye çıkarsa, devre kesici devreye girer ve ısıtma duracaktır. Üreticinin özellikleri göz önüne alındığında, buradaki ısıtıcılar, en son malzemelerden üretildikleri için, daha fazla güvenilirliğe sahiptir. Aynı zamanda, bu tür kazanları operasyonda güvenilir ve güvenli kılan gelişmiş otomasyon.
REMSTAR ismindeki numara | 3 | 5 | 7 | 10 | 12 | 14 |
Güç (kW) | 3 | 5 | 7 | 10 | 12 | 14 |
Isıtılmış alanın hacmi (m3) | 75-90 | 125-150 | 175-210 | 250300 | 300-360 | 350-420 |
Isıtmalı alanın boyutu (m2) | 30 | 50 | 70 | 100 | 120 | 140 |
Anma tüketici gücü (kW) | 3 | 5 | 7 | 10 | 12 | 14 |
Şebeke gerilimi (V) | 220 | 380 | ||||
Fazda maksimum akım (A) | 13.7 | 22.7 | 31.8 | 15.2 | 18.2 | 21.2 |
Güç ve topraklama için bakır kablo kesiti (mm)2) | 2.5 | 4 | 4 | 52,5 | 5.4 | 54 |
Optimum sıvı çıkış sıcaklığı (C) | 70 | |||||
Maksimum sıvı çıkış sıcaklığı (? C) | 85 | |||||
Isıtma devresinde önerilen ısı taşıyıcı hacmi | 120 | 200 | 280 | 400 | 480 | 560 |
Üretici tarafından önerilen ısı taşıyıcı | Damıtılmış veya düşük sıcaklıkta su (-40 ° C'ye kadar donmaz), ayrıca en az 100 ° C kaynama noktasına sahip olan ve ısı taşıyıcı olarak onaylanmış sıvılar | |||||
Fabrikada önerilen pompalar Grundfos | ALPHA 2 25/60, UPS 25/60 | |||||
Kaplin çapı, giriş ve çıkış nozulu (mm) | 20 | |||||
Neme karşı koruma derecesi | 1PX3 su sıçramasına karşı dayanıklı | |||||
Boyutlar (mm) | 572x270x105 | |||||
Kütle (kg) | 12 | 13.5 |
Not. Elektrikli kombinin kurulu olduğu odada, patlayıcı buhar ve gazların yanı sıra kazanın çalışmasını etkileyebilecek toz olmamalıdır.
Gazlı ısıtmaya mükemmel bir alternatif Alman ELOBLOCK elektrikli kazanlardır - güvenilir, ergonomik ve kompakttır. Bu tür ünitelerin montajı çok kolaydır, operasyonda sessizdirler ve gerekirse mod ayarlarını değiştirirler.
ELOBLOCK'un avantajları arasında bir tuşun mikroişlemci kontrolü, yerleşik havaya bağlı kontrol, donma koruması ve cihazı yerden ısıtma sistemi için kullanma imkanı bulunuyor. Buna ek olarak, kazan LED göstergesinde ayarlar göstergesinin görüntülendiği bir HDO sinyali veya bir aşağı anahtar ile kontrol edilebilir, dolaylı bir ısıtma kazanı sisteme bağlanabilir.
Ve elbette, bu neredeyse her iç mekana uyum sağlayabilen mükemmel bir kasa tasarımı.
220V / 50Hz değişken bir ağ üzerinde çalışan modeller 6 ve 9 kW'lık bir güce sahiptir ve 380 V / 50 Hz'e ihtiyaç duyanlar 12, 14, 18, 21, 24 ve 28 kW kapasiteli birimlerle temsil edilir. Buradaki genleşme tankı 7 litrelik bir hacme, maksimum su sıcaklığı 85 ° C'ye kadar ve çalışma basıncı 0.8 bar ila 3.0 bar arasındadır, ancak optimum bir 1.0-2.0 bar değerini korumanız önerilir.
Cihazın geometrik ölçüleri, yükseklik / genişlik / derinlik 740x410x330 mm'ye ve 34 kg'lık kütleye göre değişir.
RUSNIT ısıtma için elektrikli kazan, Ryazan'daki Red Banner tesisi (daha önce Roscosmos ile birlikte çalışmıştı) temelinde oluşturulan aynı addaki Rus anonim şirket tarafından üretildi. Şu anda JSC, paslanmaz çelik ısıtma elemanları kullanan yüksek kaliteli ısıtma sistemleri üretiyor ve tüm cihaz en modern malzemelerden üretiliyor. Gerçek kazanların verimliliği% 93, en güçlü modeller ise 1000 metreye kadar çıkabiliyor.2.
RUNT markalama | Gerilim (V) | Güç (kW) | Oda alanı (m2) | Verimlilik (%) | W / W / H (mm) parametreleri | Kütle (kg) |
203 M | 220 | 3 | 30 | 93 | 485x194x138 | 9 |
204 milyon | 220 | 4 | 40 | 93 | 482x194x144 | 9 |
205 M | 220 | 5 | 50 | 93 | 505x305x205 | 12 |
206 milyon | 220/380 | 6 | 60 | 93 | 505x430x205 | 12 |
207 M | 220/380 | 7 | 70 | 93 | 505x430x205 | 12 |
208 M | 220/380 | 8 | 60 | 93 | 505x430x205 | 12 |
209 M | 220/380 | 9 | 90 | 93 | 505x430x205 | 12 |
212 M | 380 | 12 | 120 | 93 | 530x240x370 | 18 |
215 milyon | 380 | 15 | 150 | 93 | 530x240x370 | 19 |
218 milyon | 380 | 18 | 180 | 93 | 530x240x370 | 19 |
221 milyon | 380 | 21 | 210 | 93 | 530x240x370 | 19 |
224 milyon | 380 | 24 | 240 | 93 | 530x240x370 | 20 |
230 MP | 380 | 30 | 300 | 93 | 620x270x410 | 36 |
230 M | 380 | 30 | 300 | 93 | 620x270x410 | 25 |
236 MP | 380 | 36 | 360 | 93 | 620x270x410 | 36 |
236 milyon | 380 | 36 | 360 | 93 | 620x270x410 | 27 |
245 MP | 380 | 45 | 450 | 93 | 407x280x630 | 36 |
245 milyon | 380 | 45 | 450 | 93 | 407x280x630 | 26 |
270 M | 380 | 70 | 700 | 93 | 1045x500x280 | 60 |
2100 M | 380 | 99 | 970 | 93 | 1045x500x280 | 64 |
RUSNIT M
RUNT markalama | Gerilim (V) | Güç (kW) | Oda alanı (m2) | Verimlilik (%) | W / W / H (mm) parametreleri | Kütle (kg) |
205 K | 220 | 5 | 50 | 93 | 505x305x205 | 11 |
206 K | 220/380 | 6 | 60 | 93 | 505x305x205 | 12 |
207 K | 220/380 | 7 | 70 | 93 | 460x240x600 | 12 |
208 R | 220/380 | 6 | 80 | 93 | 460x240x600 | 12 |
209 R | 220/380 | 9 | 90 | 93 | 505x305x205 | 12 |
RUSNIT ÜLKE
RUNT markalama | Gerilim (V) | Güç (kW) | Oda alanı (m2) | Verimlilik (%) | W / W / H (mm) parametreleri | Kütle (kg) |
205 NM | 220 | 5 | 50 | 93 | 690x495x230 | 25 |
207 NM | 220/380 | 7 | 70 | 93 | 690x495x230 | 25 |
209 NM | 220/380 | 9 | 90 | 93 | 690x495x230 | 25 |
212 NM | 380 | 12 | 120 | 93 | 660x410x260 | 28 |
215 NM | 380 | 15 | 150 | 93 | 660x410x260 | 28 |
218 NM | 380 | 18 | 180 | 93 | 660x410x260 | 28 |
221 NM | 380 | 21 | 210 | 93 | 660x410x260 | 28 |
224 NM | 380 | 24 | 240 | 93 | 660x410x260 | 28 |
RUSNIT NM
EVAN kazanları için, Standardın yanı sıra, Ekonomi, Konfor, Konfor RX, Lux ve Professional gibi sınıflar da vardır - hepsi de maliyet ve güç özelliklerinde farklılık gösterir, ancak daha ayrıntılı olarak yalnızca Ekonomi ve Standart sınıflarını dikkate alacağız.
Bu üniteler paslanmaz çelik ısıtma elemanları, çelik gövde ve elektronik kontrol donanımları ile donatılmıştır, aşırı ısınmaya karşı röle anahtarlama ve ısıtma sistemi için sirkülasyon pompasını bağlamak için bir blok vardır. Çalışma basıncı 0,8-3,0 bar, tavsiye edilen ise 1.0-2.0 bar, kazan verimliliği ise% 93 bar seviyesine ulaşıyor.
EVAN EPO işaretleme | Güç (kW) | Oda alanı (m2) | H / W / D için parametreler | Gerilim (V) |
2.5 | 2.5 | 25 | 565x270x220 | 220 |
4 | 4.0 | 40 | 565x270x220 | 220 |
6 | 6 | 60 | 565x270x220 | 220 |
7.5 | 7.5 | 75 | 565x270x220 | 220 |
9.45 | 5.5 | 95 | 565x270x220 | 220 |
12 | 12.0 | 120 | 565x270x220 | 380 |
15 | 15.0 | 150 | 565x270x220 | 380 |
18 | 18.0 | 180 | 565x270x220 | 380 |
24 | 24.0 | 240 | 565x270x220 | 380 |
30 | 30.0 | 300 | 565x270x220 | 380 |
Ekonomi Sınıfı Özellikleri
EVAN markalama | Güç (kW) | Oda alanı (m2) | H / W / D için parametreler | Gerilim (V) |
C1-3 | 3 | 30 | 650x250x180 | 220 |
C1.5 | 5 | 50 | 650x225x180 | 220 |
C1-6 | 6 | 60 | 650x225x180 | 220 |
C1-7,5 | 7.5 | 750 | 650x225x180 | 220 |
C1-7,5 | 7.5 | 750 | 650x225x180 | 380 |
C1-9 | 9 | 90 | 650x225x180 | 220 |
C1-9 | 9 | 90 | 650x225x180 | 380 |
C1-12 | 12 | 120 | 650x225x180 | 380 |
C1-15 | 15 | 150 | 650x225x180 | 380 |
C1-18 | 18 | 180 | 650x225x180 | 380 |
S1-24 | 24 | 240 | 650x225x180 | 380 |
S1-30 | 30 | 300 | 650x225x180 | 380 |
Özellikleri sınıf standart
Tabii ki, kombine gaz elektrik kazanlarından bahsetmemek yanlış olur - bu belki de tüm olası seçeneklerin en avantajlı kombinasyonudur. Ve biz oldukça popüler çift devreli model Zhytomyr -3 KS-GV-010 CH / KE-4.5 üzerinde duracağız.
Elektrik ve gazın kombine edildiği bu tür ısıtma kazanları, kural olarak, bir çift ısıtma devresi (yerden ısıtma - radyatörler) monte etmenin yanı sıra banyoyu veya havuzu ısıtmanızı sağlayan çeşitli bağlantı çıkışlarına sahiptir. İki tür yakıtın cephaneliğine sahip olmak, her zaman sizin için en karlı olanı seçebilir ve elektrik kesintisi sırasında ünitenin çalışmasını kesemezsiniz.
Zhytomyr -3 KS-GV-010 CH / KE-4.5, gaz tüketimi için 10 kW ve elektrik tüketimi için 4.5 kW kapasiteli, tek kademeli, zemine monte edilmiş çift devreli bir ısıtma ünitesidir ve optimum ısıtma alanı 100m olacaktır.2 ve 45m2 Sırasıyla.
Bu tür elektrikli-gazlı ısıtma kazanları, herhangi bir konveksiyon gaz ünitesi gibi, maksimum% 95'e kadar, maksimum 90 ° C'lik bir besleme sıcaklığına ve önerilen mod 60-80 ° C'ye kadar bir verime sahiptir.
Bu tür ısıtıcıların aynı anda iki enerji taşıyıcısı üzerinde çalışabilmeleri, bu da gücü arttırabilmeleri ve kütlelerinin tek devrede 54 kg'dan fazla olmaması ve çift devreli seçenekler için 58 kg'dan fazla olmaması dikkat çekicidir.

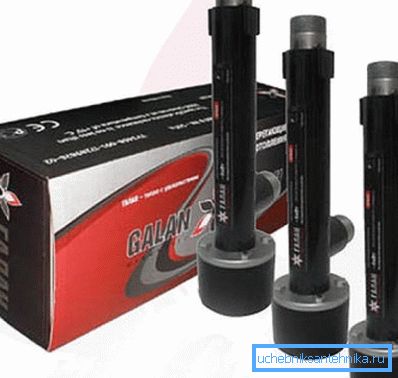

Elektrot kazanları
İpucu! Elektrot tipi doğrudan akışlı kazanlar için, herhangi bir petrol ürünü (petrol, dizel, vb.) Bir soğutucu olarak kullanılması kesinlikle yasaktır, ayrıca ısıtıcı üreticisi tarafından tavsiye edilmeyen sıvılar kullanılmamalıdır. Besleme borusu ve güvenlik grubu arasında herhangi bir musluk veya kapatma vanasının takılması kesinlikle yasaktır!

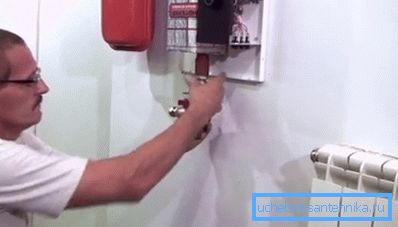

Ve şimdi, yukarıda bahsettiğimiz gibi, size bir güç ünitesi ve oda için bir termostat ile komple satılan PMSTAR MINI modellerini ve elbette bir kullanım kılavuzu ile anlatacağız. Isıtmayı kendi ellerinizle kurarken, bu tür bir kazanı akış yönünün üzerinde tamamen dikey bir konuma monte etmeniz gerekir. Ancak aynı zamanda çok yükseğe kaldırılmamalıdır.
Yükselticinin enine kesitinin yanı sıra yatay konturun kesiti de projeye uygun olmalıdır, ancak düşey minimum çapı 25 mm ve daha fazla olacak ve duvarın üzerine monte edilen kazan üzerindeki yükselticinin yüksekliği en az 2 m olacaktır.
Dijital markalama ROMSTAR MINI | 2 | 3 | 5 | 6 |
Güç (kW) | 2 | 3 | 5 | 6 |
Isıtılmış alanın hacmi (m3) | 50-60 | 75-90 | 125-150 | 150-180 |
Isıtmalı alanın boyutu (m2) | 20 | 30 | 40 | 60 |
Güç tüketimi (kW) | 2 | 3 | 5 | 6 |
Şebeke gerilimi (V) | 220 | |||
Fazda maksimum akım (A) | 9.1 | 13.6 | 22.7 | 27.3 |
Güç ve topraklama için bakır kablo kesiti (mm)2) | 2.5 | 4 | ||
Isıtma devresinde en uygun soğutma sıvısı hacmi | 80 | 120 | 200 | 240 |
Üretici tarafından önerilen ısı taşıyıcı | Damıtılmış veya düşük sıcaklıkta su (-40 ° C'ye kadar donmaz), ayrıca en az 100 ° C kaynama noktasına sahip olan ve ısı taşıyıcı olarak onaylanmış sıvılar | |||
V / Sh / G geometrik parametreler (mm) | 400x100x70 | 650x100x70 | ||
Tedarik ve dönüş borusu kesiti (MM) | 25 | |||
Kütle (kg) | 3 | 5 | ||
Elektrik koruma sınıfı | 1 | |||
Neme karşı koruma derecesi | 1PX3 (sıçrama koruması) |
Halihazırda, GALAN firması, serigrafi teknolojisiyle yapılan ve kullandığımız boru şeklindeki ısıtıcıları değiştirmeye gelen film kazanı GALAX'ın üretimine başladı.
Üreticilere göre, güç tüketimi burada% 25 azalır ve aynı zamanda soğutma sıvısının kendisi ısıtıcıyla temas etmez ve güç, sıvının hidrolik direncini ortadan kaldıran cihazın tüm gövdesine eşit olarak dağıtılır. Şu anda bu birimin kalitesinin somut bir değerlendirmesini vermek, nispeten son zamanlarda kullanıldığı için tamamen basit değildir.
Sonuç
Bir elektrikli kombi seçerken, tahmini ısıtılmış alandan ve sistemdeki akışkan miktarından uzaklaştırılmalıdır. Ayrıca, kır evlerinde, özellikle akşamları fark edilen damlalarını gidermek için bir voltaj regülatörüne ihtiyaç duyabilirsiniz.
